2014 OPEL MOKKA Посібник з експлуатації (in Ukrainian)

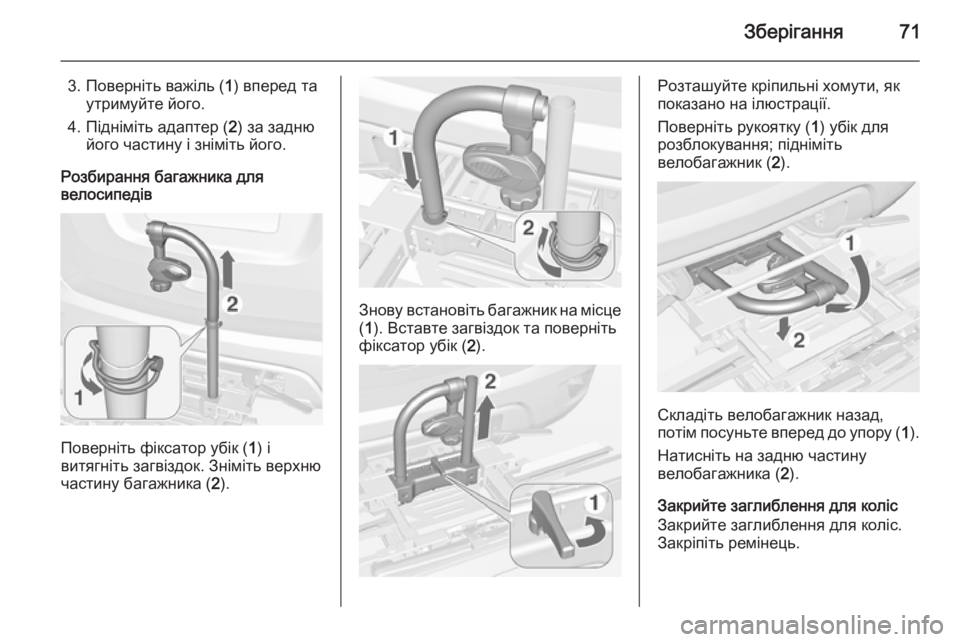

Зберігання71
3. Поверніть важіль (1) вперед та
утримуйте його.
4. Підніміть адаптер ( 2) за задню
його частину і зніміть його.
Розбирання багажника для
велосипедів
Поверніть фіксатор убік ( 1) і
витягніть загвіздок. Зніміть верхню
частину багажника ( 2).
Знову встановіть багажник на місце
( 1 ). Вставте загвіздок та поверніть
фіксатор убік ( 2).
Розташуйте кріпильні хомути, як
показано на ілюстрації.
Поверніть рукоятку ( 1) убік для
розблокування; підніміть
велобагажник ( 2).
Складіть велобагажник назад,
потім посуньте вперед до упору ( 1).
Натисніть на задню частину
велобагажника ( 2).
Закрийте заглиблення для коліс Закрийте заглиблення для коліс. Закріпіть ремінець.

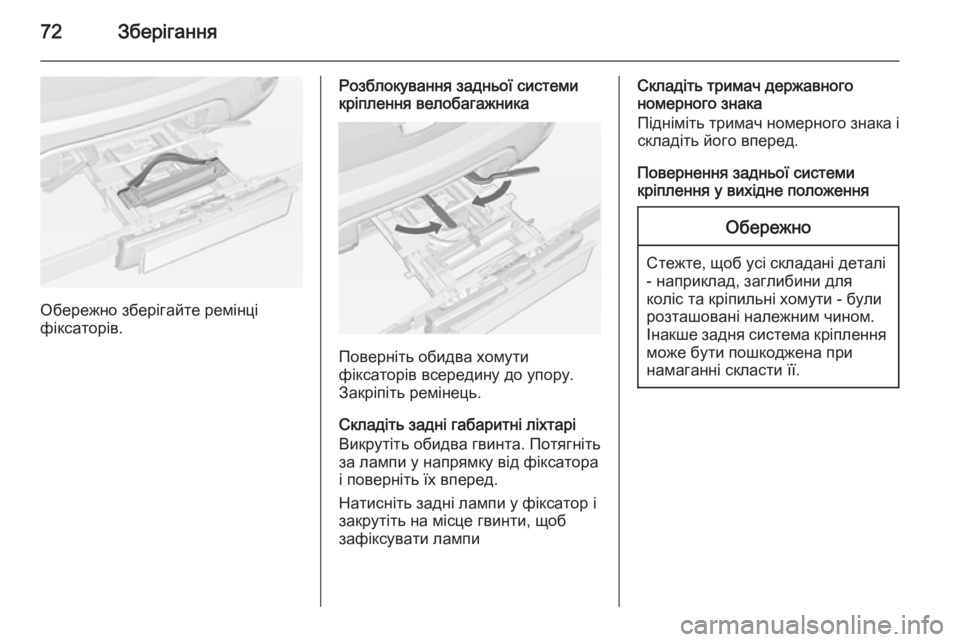

72Зберігання
Обережно зберігайте ремінці
фіксаторів.
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Закріпіть ремінець.
Складіть задні габаритні ліхтарі
Викрутіть обидва гвинта. Потягніть
за лампи у напрямку від фіксатора
і поверніть їх вперед.
Натисніть задні лампи у фіксатор і закрутіть на місце гвинти, щоб
зафіксувати лампи
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Стежте, щоб усі складані деталі
- наприклад, заглибини для
коліс та кріпильні хомути - були розташовані належним чином.Інакше задня система кріплення може бути пошкоджена при
намаганні скласти її.

Зберігання73
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему і посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.
Багажне відділення
Подовження багажноговідділенняОбережно
Спочатку опустіть подушку
заднього сидіння, перед тим як
скласти спинку заднього
сидіння.
Недотримання цієї вимоги може
призвести до пошкодження
заднього сидіння.
1. Опустіть підголівники, натискаючи кнопки вивільнення
фіксаторів.
Примітка
Щоб забезпечити достатньо місця для подушки заднього сидіння,
посуньте спинку переднього
сидіння вперед та відрегулюйте
спинку переднього сидіння у
вертикальному положенні.
2. Потягніть за ремінець під подушкою сидіння та поверніть
подушку сидіння.

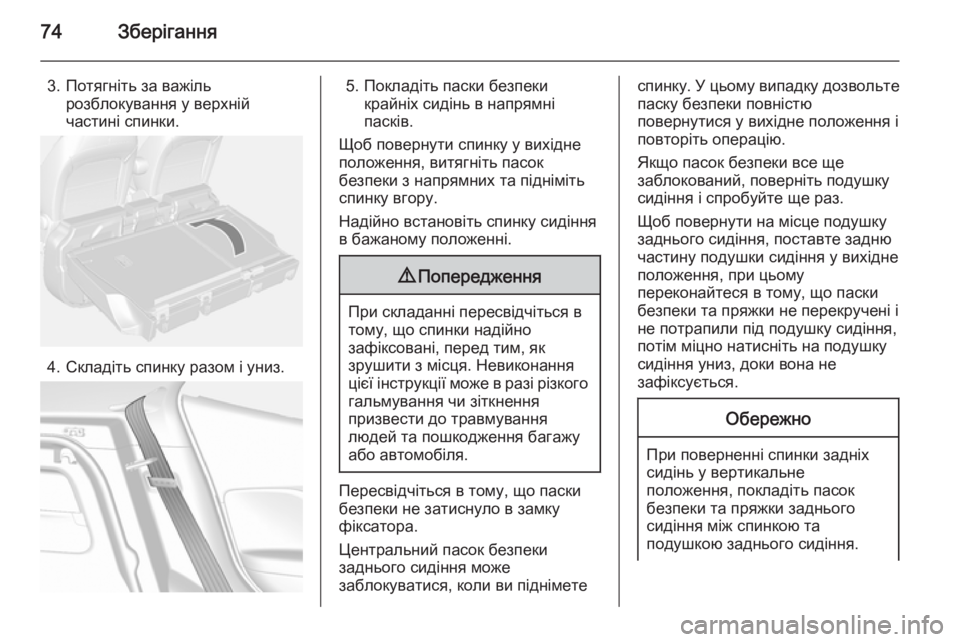

74Зберігання
3. Потягніть за важільрозблокування у верхній
частині спинки.
4. Складіть спинку разом і униз.
5. Покладіть паски безпеки крайніх сидінь в напрямні
пасків.
Щоб повернути спинку у вихідне
положення, витягніть пасок
безпеки з напрямних та підніміть
спинку вгору.
Надійно встановіть спинку сидіння в бажаному положенні.9 Попередження
При складанні пересвідчіться в
тому, що спинки надійно
зафіксовані, перед тим, як
зрушити з місця. Невиконання
цієї інструкції може в разі різкого
гальмування чи зіткнення
призвести до травмування
людей та пошкодження багажу
або автомобіля.
Пересвідчіться в тому, що паски
безпеки не затиснуло в замку
фіксатора.
Центральний пасок безпеки
заднього сидіння може
заблокуватися, коли ви піднімете
спинку. У цьому випадку дозвольте
паску безпеки повністю
повернутися у вихідне положення і
повторіть операцію.
Якщо пасок безпеки все ще
заблокований, поверніть подушку
сидіння і спробуйте ще раз.
Щоб повернути на місце подушку
заднього сидіння, поставте задню
частину подушки сидіння у вихідне
положення, при цьому
переконайтеся в тому, що паски
безпеки та пряжки не перекручені і
не потрапили під подушку сидіння,
потім міцно натисніть на подушку
сидіння униз, доки вона не
зафіксується.Обережно
При поверненні спинки задніх
сидінь у вертикальне
положення, покладіть пасок
безпеки та пряжки заднього
сидіння між спинкою та
подушкою заднього сидіння.

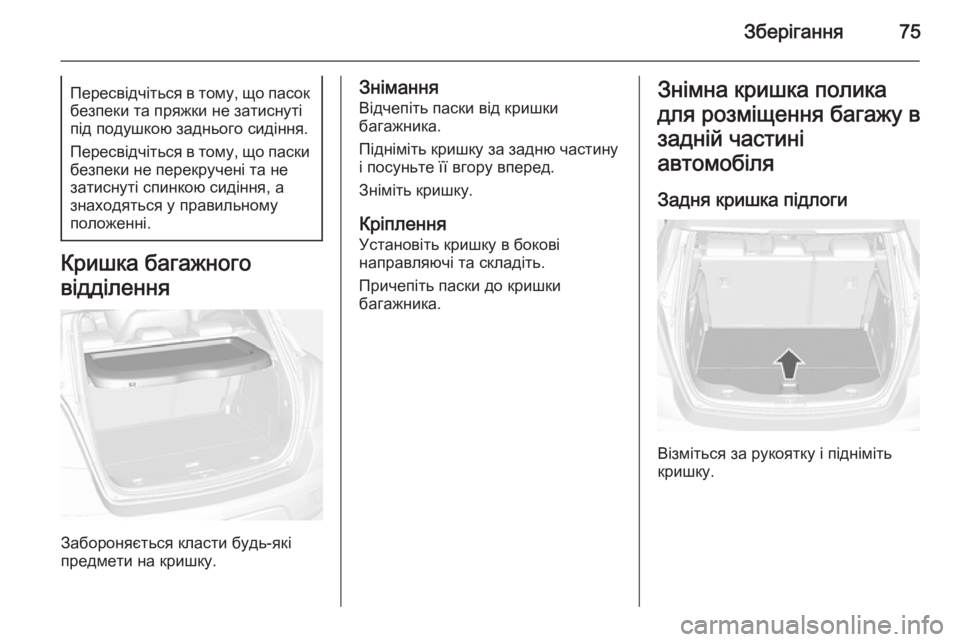

Зберігання75Пересвідчіться в тому, що пасокбезпеки та пряжки не затиснуті
під подушкою заднього сидіння.
Пересвідчіться в тому, що паски безпеки не перекручені та не
затиснуті спинкою сидіння, а
знаходяться у правильному
положенні.
Кришка багажного
відділення
Забороняється класти будь-які
предмети на кришку.
Знімання
Відчепіть паски від кришки
багажника.
Підніміть кришку за задню частину
і посуньте її вгору вперед.
Зніміть кришку.
Кріплення
Установіть кришку в бокові
направляючі та складіть.
Причепіть паски до кришки
багажника.Знімна кришка полика
для розміщення багажу в задній частині
автомобіля
Задня кришка підлоги
Візміться за рукоятку і підніміть
кришку.

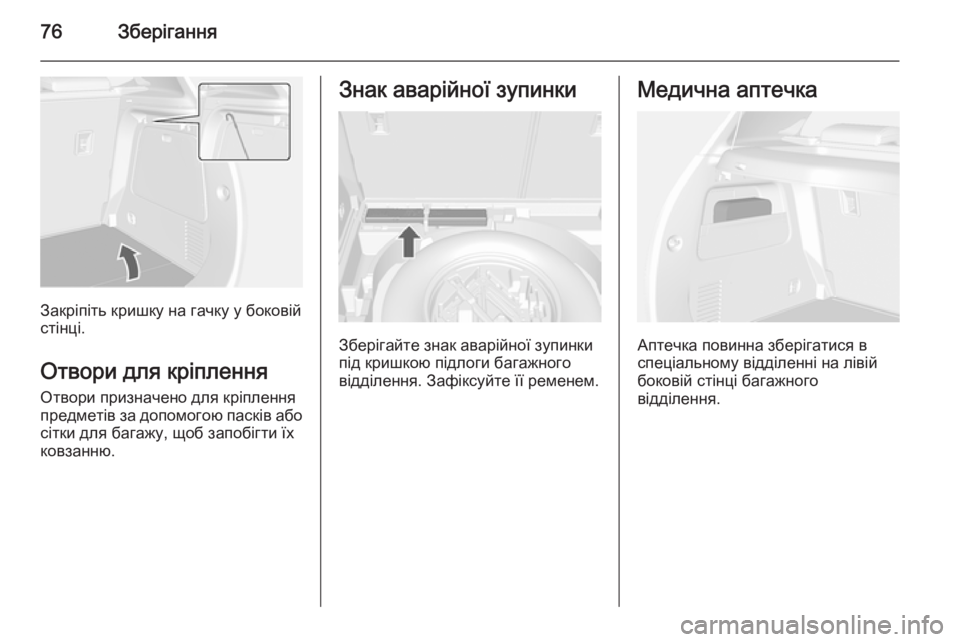

76Зберігання
Закріпіть кришку на гачку у боковій
стінці.
Отвори для кріплення Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Знак аварійної зупинки
Зберігайте знак аварійної зупинки
під кришкою підлоги багажного
відділення. Зафіксуйте її ременем.
Медична аптечка
Аптечка повинна зберігатися в
спеціальному відділенні на лівій
боковій стінці багажного
відділення.

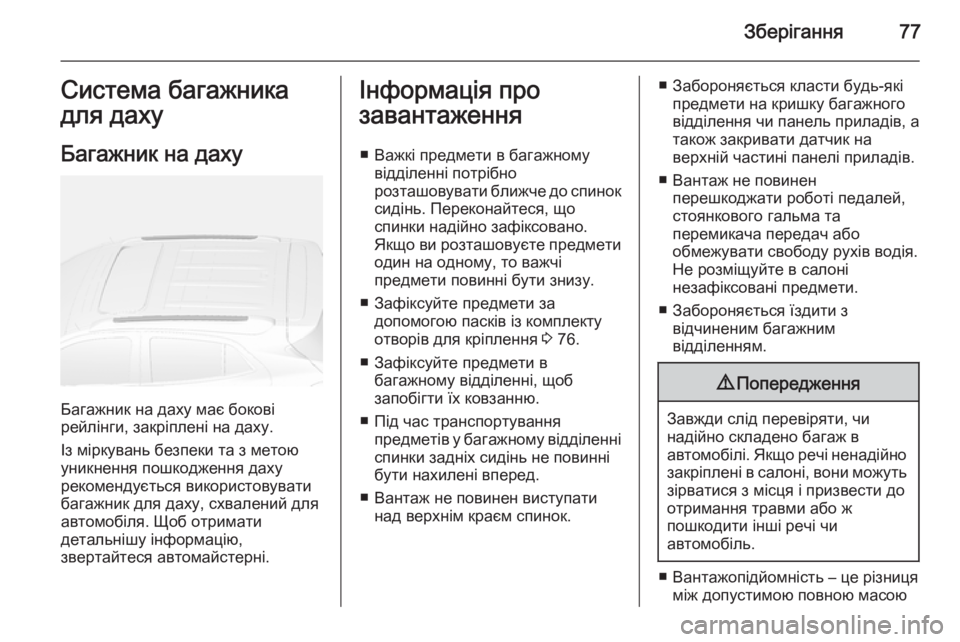

Зберігання77Система багажникадля даху
Багажник на даху
Багажник на даху має бокові
рейлінги, закріплені на даху.
Із міркувань безпеки та з метою
уникнення пошкодження даху
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію,
звертайтеся автомайстерні.
Інформація про
завантаження
■ Важкі предмети в багажному відділенні потрібно
розташовувати ближче до спинок
сидінь. Переконайтеся, що
спинки надійно зафіксовано. Якщо ви розташовуєте предмети один на одному, то важчі
предмети повинні бути знизу.
■ Зафіксуйте предмети за допомогою пасків із комплекту
отворів для кріплення 3 76.
■ Зафіксуйте предмети в багажному відділенні, щоб
запобігти їх ковзанню.
■ Під час транспортування предметів у багажному відділенні
спинки задніх сидінь не повинні
бути нахилені вперед.
■ Вантаж не повинен виступати над верхнім краєм спинок.■ Забороняється класти будь-якіпредмети на кришку багажного
відділення чи панель приладів, а також закривати датчик на
верхній частині панелі приладів.
■ Вантаж не повинен перешкоджати роботі педалей,
стоянкового гальма та
перемикача передач або
обмежувати свободу рухів водія.
Не розміщуйте в салоні
незафіксовані предмети.
■ Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплені в салоні, вони можуть
зірватися з місця і призвести до
отримання травми або ж
пошкодити інші речі чи
автомобіль.
■ Вантажопідйомність – це різниця між допустимою повною масою

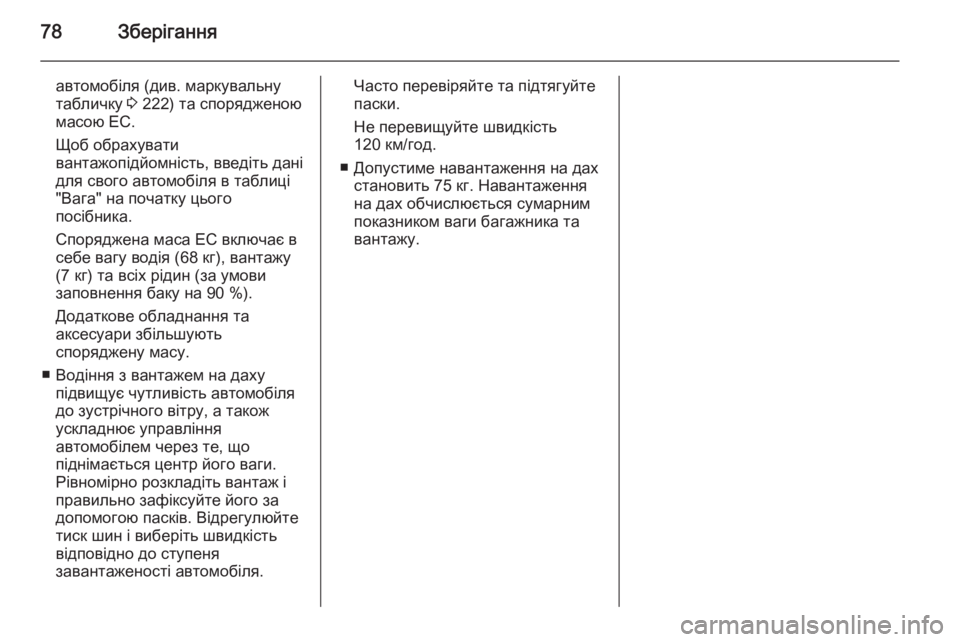

78Зберігання
автомобіля (див. маркувальну
табличку 3 222) та спорядженою
масою EC.
Щоб обрахувати
вантажопідйомність, введіть дані
для свого автомобіля в таблиці
"Вага" на початку цього
посібника.
Споряджена маса EC включає в
себе вагу водія (68 кг), вантажу
(7 кг) та всіх рідин (за умови
заповнення баку на 90 %).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
■ Водіння з вантажем на даху підвищує чутливість автомобіля
до зустрічного вітру, а також
ускладнює управління
автомобілем через те, що
піднімається центр його ваги.
Рівномірно розкладіть вантаж і
правильно зафіксуйте його за
допомогою пасків. Відрегулюйте
тиск шин і виберіть швидкість
відповідно до ступеня
завантаженості автомобіля.Часто перевіряйте та підтягуйте
паски.
Не перевищуйте швидкість
120 км/год.
■ Допустиме навантаження на дах становить 75 кг. Навантаження
на дах обчислюється сумарним
показником ваги багажника та
вантажу.
