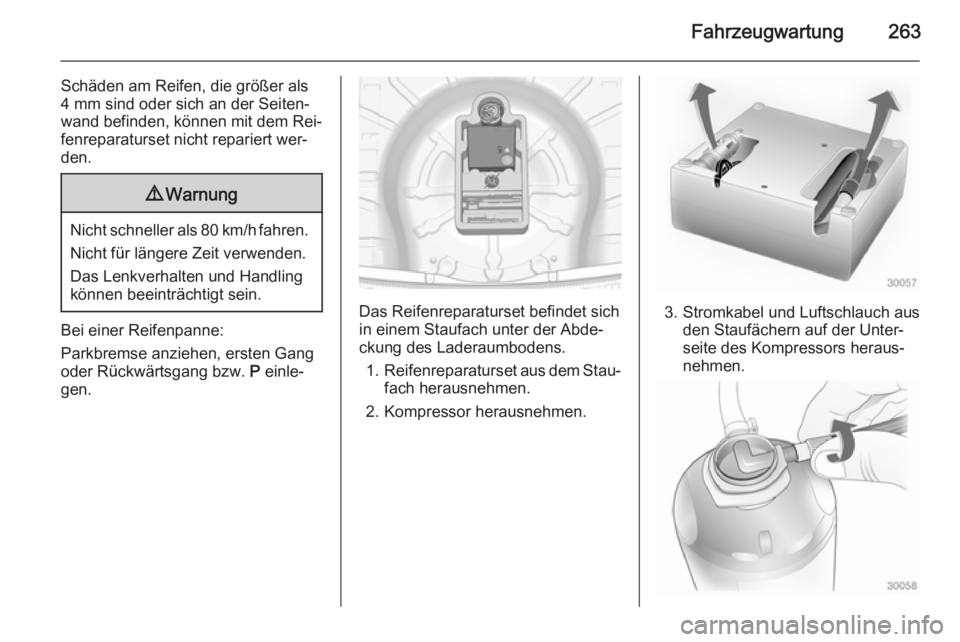

Fahrzeugwartung263
Schäden am Reifen, die größer als
4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem Rei‐
fenreparaturset nicht repariert wer‐
den.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht für längere Zeit verwenden.
Das Lenkverhalten und Handling
können beeinträchtigt sein.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Das Reifenreparaturset befindet sich in einem Staufach unter der Abde‐ckung des Laderaumbodens.
1. Reifenreparaturset aus dem Stau‐
fach herausnehmen.
2. Kompressor herausnehmen.3. Stromkabel und Luftschlauch aus den Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.

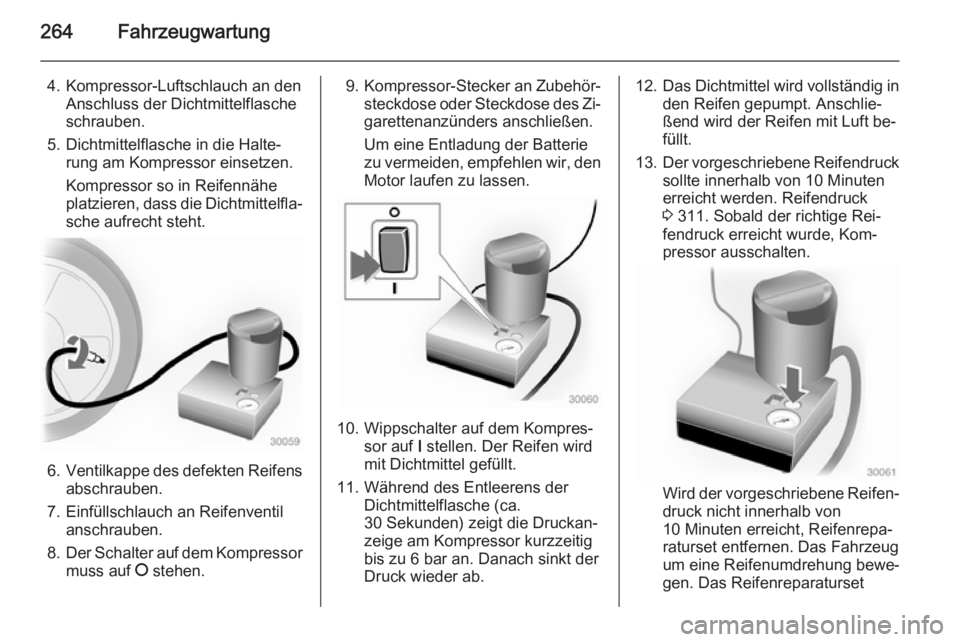

264Fahrzeugwartung
4. Kompressor-Luftschlauch an denAnschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des Zi‐ garettenanzünders anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.
10. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
11. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐ zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.
12. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
13. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 311. Sobald der richtige Rei‐
fendruck erreicht wurde, Kom‐
pressor ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset

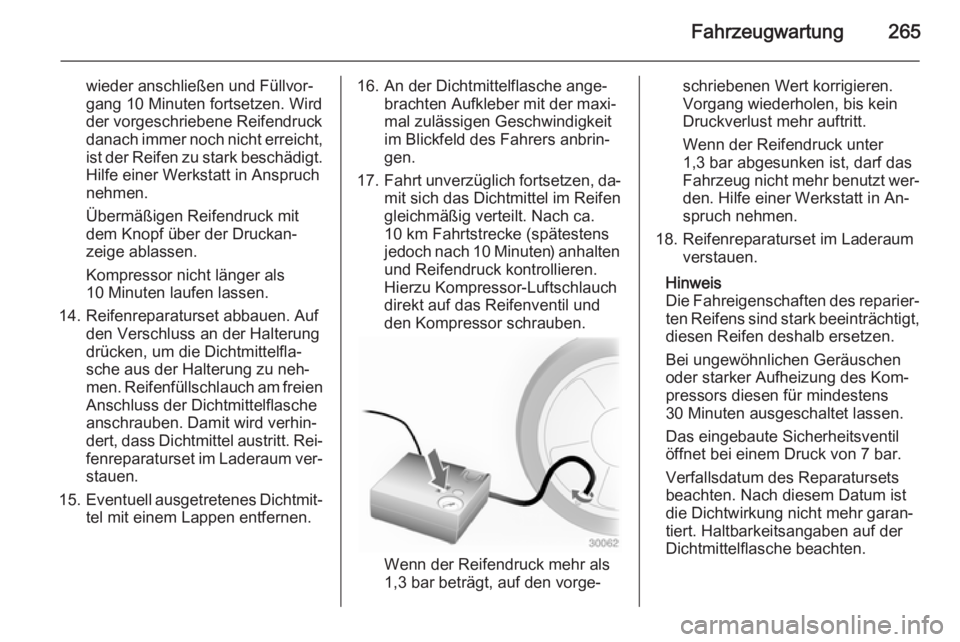

Fahrzeugwartung265
wieder anschließen und Füllvor‐
gang 10 Minuten fortsetzen. Wird
der vorgeschriebene Reifendruck
danach immer noch nicht erreicht,
ist der Reifen zu stark beschädigt. Hilfe einer Werkstatt in Anspruch
nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Kompressor nicht länger als
10 Minuten laufen lassen.
14. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu neh‐
men. Reifenfüllschlauch am freien Anschluss der Dichtmittelflasche
anschrauben. Damit wird verhin‐ dert, dass Dichtmittel austritt. Rei‐
fenreparaturset im Laderaum ver‐ stauen.
15. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.16. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
17. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten
und Reifendruck kontrollieren.
Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐
den. Hilfe einer Werkstatt in An‐
spruch nehmen.
18. Reifenreparaturset im Laderaum verstauen.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt, diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐ pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.

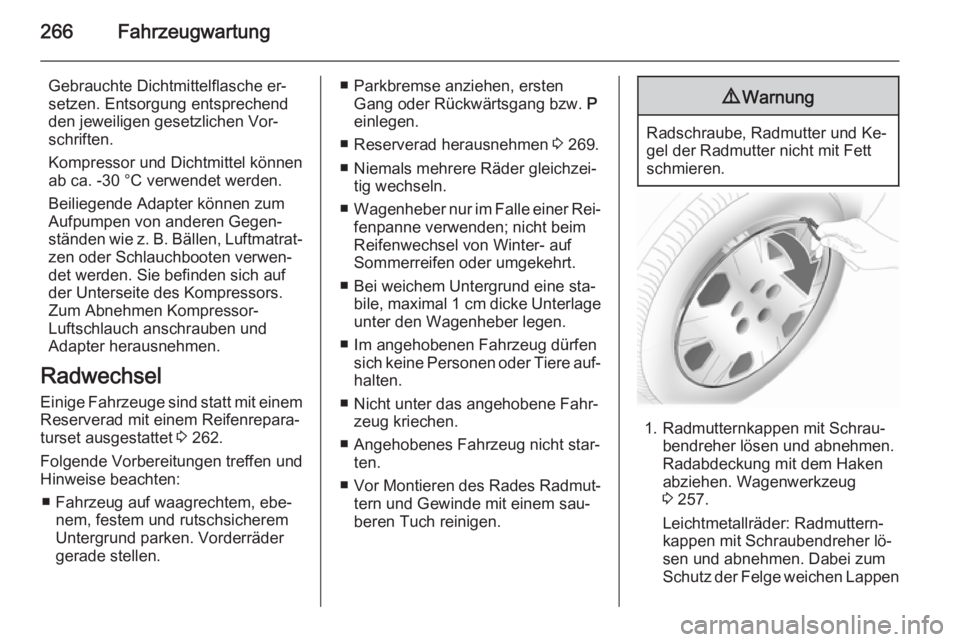

266Fahrzeugwartung
Gebrauchte Dichtmittelflasche er‐setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. -30 °C verwendet werden.
Beiliegende Adapter können zum
Aufpumpen von anderen Gegen‐
ständen wie z. B. Bällen, Luftmatrat‐
zen oder Schlauchbooten verwen‐
det werden. Sie befinden sich auf
der Unterseite des Kompressors. Zum Abnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 262.
Folgende Vorbereitungen treffen und
Hinweise beachten:
■ Fahrzeug auf waagrechtem, ebe‐ nem, festem und rutschsicherem
Untergrund parken. Vorderräder
gerade stellen.■ Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw. P
einlegen.
■ Reserverad herausnehmen 3 269.
■ Niemals mehrere Räder gleichzei‐ tig wechseln.
■ Wagenheber nur im Falle einer Rei‐
fenpanne verwenden; nicht beim
Reifenwechsel von Winter- auf Sommerreifen oder umgekehrt.
■ Bei weichem Untergrund eine sta‐ bile, maximal 1 cm dicke Unterlage
unter den Wagenheber legen.
■ Im angehobenen Fahrzeug dürfen sich keine Personen oder Tiere auf‐halten.
■ Nicht unter das angehobene Fahr‐ zeug kriechen.
■ Angehobenes Fahrzeug nicht star‐ ten.
■ Vor Montieren des Rades Radmut‐
tern und Gewinde mit einem sau‐
beren Tuch reinigen.9 Warnung
Radschraube, Radmutter und Ke‐
gel der Radmutter nicht mit Fett
schmieren.
1. Radmutternkappen mit Schrau‐ bendreher lösen und abnehmen.
Radabdeckung mit dem Haken
abziehen. Wagenwerkzeug
3 257.
Leichtmetallräder: Radmuttern‐
kappen mit Schraubendreher lö‐
sen und abnehmen. Dabei zum
Schutz der Felge weichen Lappen

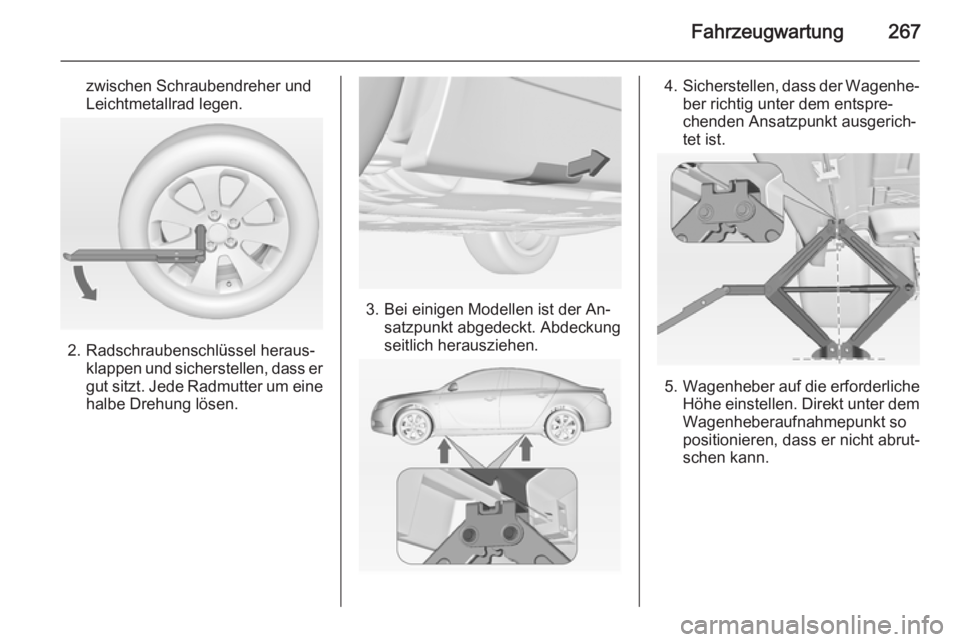

Fahrzeugwartung267
zwischen Schraubendreher und
Leichtmetallrad legen.
2. Radschraubenschlüssel heraus‐ klappen und sicherstellen, dass er
gut sitzt. Jede Radmutter um eine
halbe Drehung lösen.
3. Bei einigen Modellen ist der An‐ satzpunkt abgedeckt. Abdeckung
seitlich herausziehen.
4. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
5. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem Wagenheberaufnahmepunkt so
positionieren, dass er nicht abrut‐
schen kann.

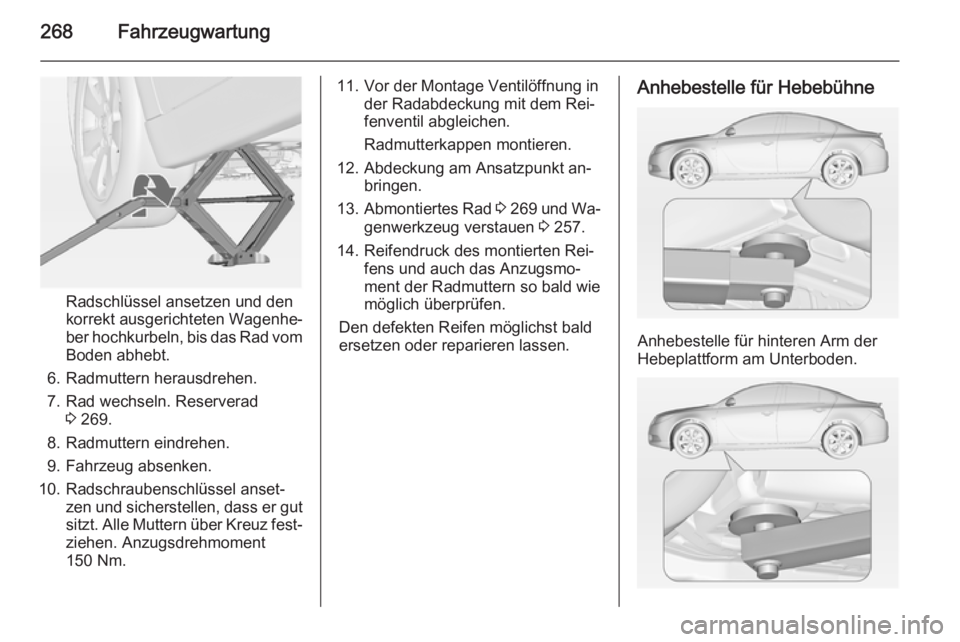

268Fahrzeugwartung
Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
6. Radmuttern herausdrehen.
7. Rad wechseln. Reserverad 3 269.
8. Radmuttern eindrehen.
9. Fahrzeug absenken.
10. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gutsitzt. Alle Muttern über Kreuz fest‐
ziehen. Anzugsdrehmoment
150 Nm.
11. Vor der Montage Ventilöffnung in der Radabdeckung mit dem Rei‐
fenventil abgleichen.
Radmutterkappen montieren.
12. Abdeckung am Ansatzpunkt an‐ bringen.
13. Abmontiertes Rad 3 269 und Wa‐
genwerkzeug verstauen 3 257.
14. Reifendruck des montierten Rei‐ fens und auch das Anzugsmo‐
ment der Radmuttern so bald wie möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.Anhebestelle für Hebebühne
Anhebestelle für hinteren Arm der
Hebeplattform am Unterboden.

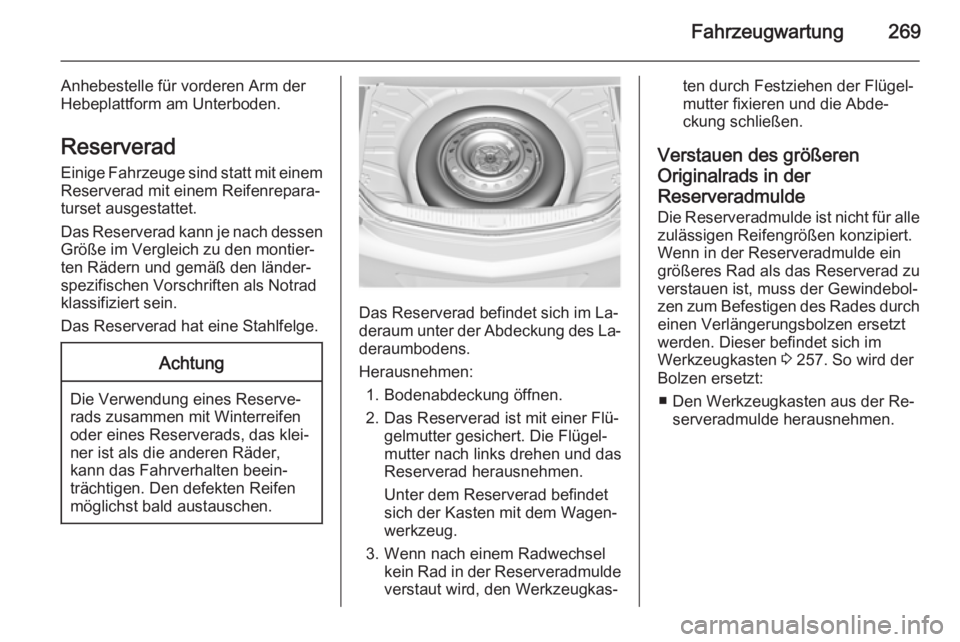

Fahrzeugwartung269
Anhebestelle für vorderen Arm der
Hebeplattform am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Das Reserverad kann je nach dessen
Größe im Vergleich zu den montier‐ ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert sein.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich im La‐
deraum unter der Abdeckung des La‐
deraumbodens.
Herausnehmen: 1. Bodenabdeckung öffnen.
2. Das Reserverad ist mit einer Flü‐ gelmutter gesichert. Die Flügel‐
mutter nach links drehen und das
Reserverad herausnehmen.
Unter dem Reserverad befindet
sich der Kasten mit dem Wagen‐
werkzeug.
3. Wenn nach einem Radwechsel kein Rad in der Reserveradmulde
verstaut wird, den Werkzeugkas‐
ten durch Festziehen der Flügel‐
mutter fixieren und die Abde‐
ckung schließen.
Verstauen des größeren
Originalrads in der
Reserveradmulde Die Reserveradmulde ist nicht für alle
zulässigen Reifengrößen konzipiert.
Wenn in der Reserveradmulde ein
größeres Rad als das Reserverad zu
verstauen ist, muss der Gewindebol‐
zen zum Befestigen des Rades durch einen Verlängerungsbolzen ersetzt
werden. Dieser befindet sich im
Werkzeugkasten 3 257. So wird der
Bolzen ersetzt:
■ Den Werkzeugkasten aus der Re‐ serveradmulde herausnehmen.

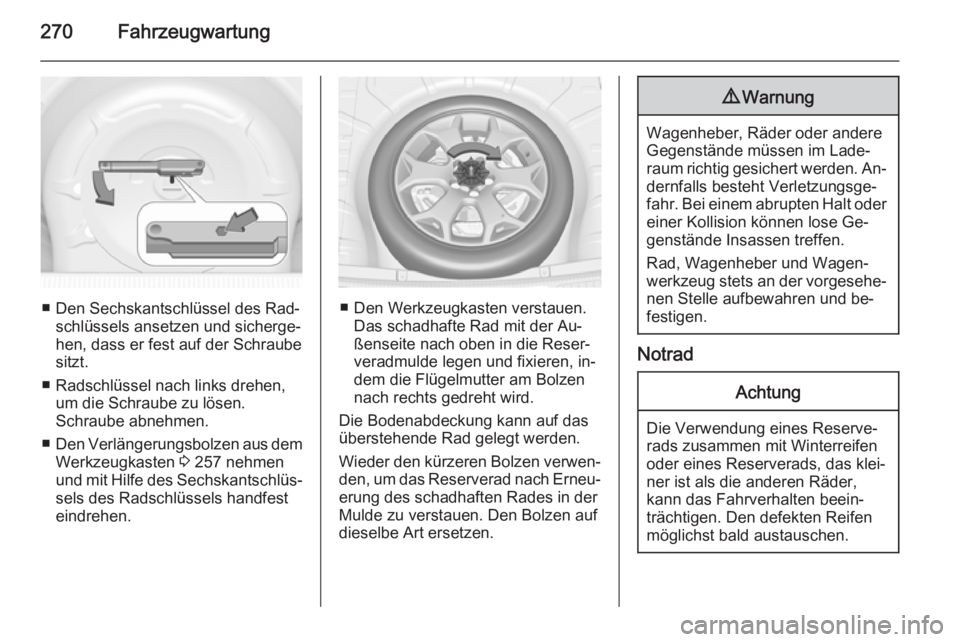

270Fahrzeugwartung
■ Den Sechskantschlüssel des Rad‐schlüssels ansetzen und sicherge‐
hen, dass er fest auf der Schraube
sitzt.
■ Radschlüssel nach links drehen, um die Schraube zu lösen.
Schraube abnehmen.
■ Den Verlängerungsbolzen aus dem
Werkzeugkasten 3 257 nehmen
und mit Hilfe des Sechskantschlüs‐
sels des Radschlüssels handfest
eindrehen.■ Den Werkzeugkasten verstauen. Das schadhafte Rad mit der Au‐
ßenseite nach oben in die Reser‐
veradmulde legen und fixieren, in‐
dem die Flügelmutter am Bolzen
nach rechts gedreht wird.
Die Bodenabdeckung kann auf das überstehende Rad gelegt werden.
Wieder den kürzeren Bolzen verwen‐
den, um das Reserverad nach Erneu‐ erung des schadhaften Rades in der
Mulde zu verstauen. Den Bolzen auf
dieselbe Art ersetzen.
9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden. An‐ dernfalls besteht Verletzungsge‐
fahr. Bei einem abrupten Halt oder
einer Kollision können lose Ge‐
genstände Insassen treffen.
Rad, Wagenheber und Wagen‐
werkzeug stets an der vorgesehe‐ nen Stelle aufbewahren und be‐
festigen.
Notrad
Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
