2014 OPEL INSIGNIA Betriebsanleitung (in German)

Klimatisierung143KlimatisierungKlimatisierungssysteme.............143
Belüftungsdüsen ........................155
Wartung ..................................... 157Klimatisierungssysteme
Klimaanlage
Bedienelemente und Tasten für fol‐
gende Funktionen:
■ Temperatur TEMP
■ Luftverteilung l M K
■ Gebläsegeschwindigkeit Z
■ Kühlung A/C
■ Umluftbetrieb 4
■ Entfeuchtung und Enteisung V
Heckscheibenheizung Ü 3 44.
Sitzheizung ß 3 56.
Sitzbelüftung
A 3 57.
Lenkradheizung * 3 88.
Temperatur TEMP
Regler drehen:
rot=warmblau=kalt
Die Heizleistung setzt erst voll ein,
wenn der Motor die normale Betriebs‐
temperatur erreicht hat.

144Klimatisierung
Luftverteilung l M K
Taste drücken:
l=zur Windschutzscheibe und zu
den vorderen SeitenscheibenM=zum Kopfbereich über verstell‐ bare BelüftungsdüsenK=zum Fußraum
Kombinationen sind möglich.
Die Einstellung wird durch die LED
auf der Taste angezeigt.
Gebläsegeschwindigkeit Z
Luftstrom durch Drehen des
Reglers Z auf die gewünschte Ge‐
schwindigkeit einstellen. Bei J ist das
Gebläse ausgeschaltet.
Kühlung A/C
Taste A/C drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem Kli‐
matisierungsgebläse funktionsfähig.
Taste A/C erneut drücken, um die
Kühlung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Kabinenluft nach Be‐
darf. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.

Klimatisierung145
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Eine aktivierte Kühlung
kann Autostopps verhindern.
Stopp-Start-Automatik 3 163.
Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.
■ Temperaturregler TEMP auf die
wärmste Stufe stellen.
■ Heckscheibenheizung Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 163.
Maximale Kühlung Fenster kurz öffnen, damit die erhitzte
Luft schnell entweichen kann.
■ Kühlung A/C einschalten.
■ Luftverteilungstaste M drücken.
■ Temperaturregler TEMP auf die
kälteste Stufe stellen.■ Gebläsegeschwindigkeitsregler Z
auf die höchste Stufe stellen.
■ Alle Düsen öffnen.
Umluftsystem 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Der Umluftbetrieb unterstützt das
Kühlen des Innenraums und verhin‐
dert, dass Gerüche oder Abgase ins
Fahrzeug eindringen. Im Umluftbe‐
trieb wird alle 10 Minuten zur Verbes‐
serung der Innenluft ein Anteil Frisch‐ luft angesaugt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom auf sie ge‐ richtet wird. Bei von außen beschla‐
gender Windschutzscheibe die
Scheibenwischer einschalten und l
ausschalten.
Luftverteilung auf l: Umluftbetrieb
ist ausgeschaltet.

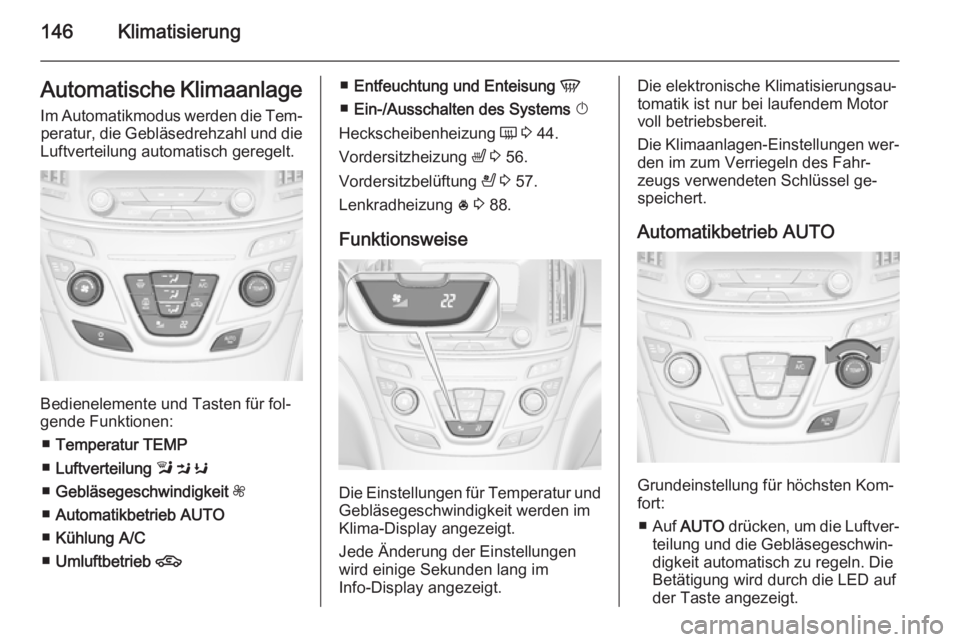

146KlimatisierungAutomatische KlimaanlageIm Automatikmodus werden die Tem‐ peratur, die Gebläsedrehzahl und die
Luftverteilung automatisch geregelt.
Bedienelemente und Tasten für fol‐
gende Funktionen:
■ Temperatur TEMP
■ Luftverteilung l M K
■ Gebläsegeschwindigkeit Z
■ Automatikbetrieb AUTO
■ Kühlung A/C
■ Umluftbetrieb 4
■
Entfeuchtung und Enteisung V
■ Ein-/Ausschalten des Systems X
Heckscheibenheizung Ü 3 44.
Vordersitzheizung ß 3 56.
Vordersitzbelüftung A 3 57.
Lenkradheizung * 3 88.
Funktionsweise
Die Einstellungen für Temperatur und
Gebläsegeschwindigkeit werden im
Klima-Display angezeigt.
Jede Änderung der Einstellungen
wird einige Sekunden lang im
Info-Display angezeigt.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Die Klimaanlagen-Einstellungen wer‐ den im zum Verriegeln des Fahr‐
zeugs verwendeten Schlüssel ge‐
speichert.
Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
■ Auf AUTO drücken, um die Luftver‐
teilung und die Gebläsegeschwin‐
digkeit automatisch zu regeln. Die
Betätigung wird durch die LED auf
der Taste angezeigt.

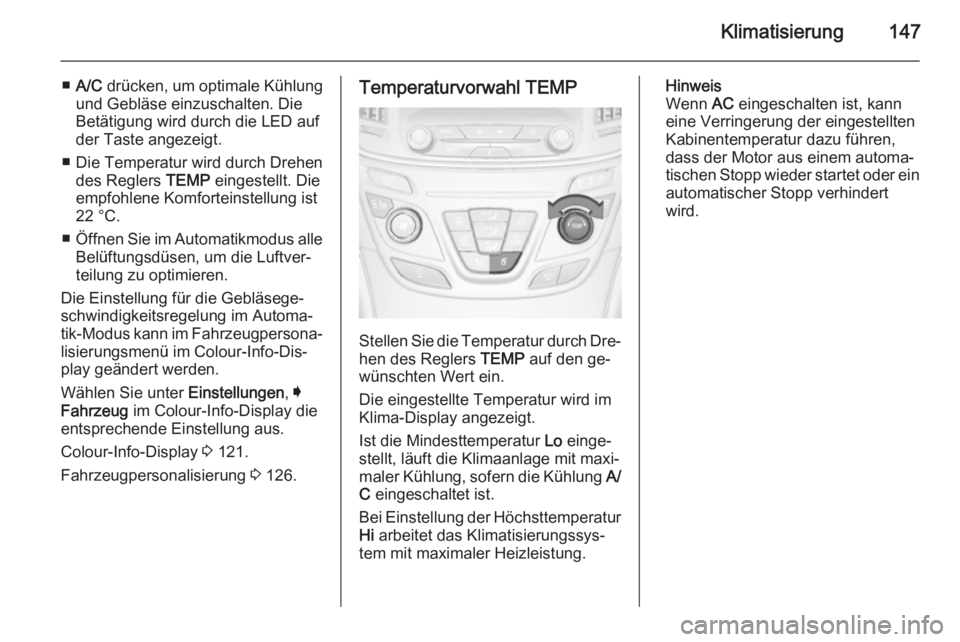

Klimatisierung147
■A/C drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
Betätigung wird durch die LED auf
der Taste angezeigt.
■ Die Temperatur wird durch Drehen des Reglers TEMP eingestellt. Die
empfohlene Komforteinstellung ist 22 °C.
■ Öffnen Sie im Automatikmodus alle
Belüftungsdüsen, um die Luftver‐
teilung zu optimieren.
Die Einstellung für die Gebläsege‐ schwindigkeitsregelung im Automa‐
tik-Modus kann im Fahrzeugpersona‐
lisierungsmenü im Colour-Info-Dis‐
play geändert werden.
Wählen Sie unter Einstellungen, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 121.
Fahrzeugpersonalisierung 3 126.Temperaturvorwahl TEMP
Stellen Sie die Temperatur durch Dre‐
hen des Reglers TEMP auf den ge‐
wünschten Wert ein.
Die eingestellte Temperatur wird im
Klima-Display angezeigt.
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐ maler Kühlung, sofern die Kühlung A/
C eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet das Klimatisierungssys‐
tem mit maximaler Heizleistung.
Hinweis
Wenn AC eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein
automatischer Stopp verhindert
wird.

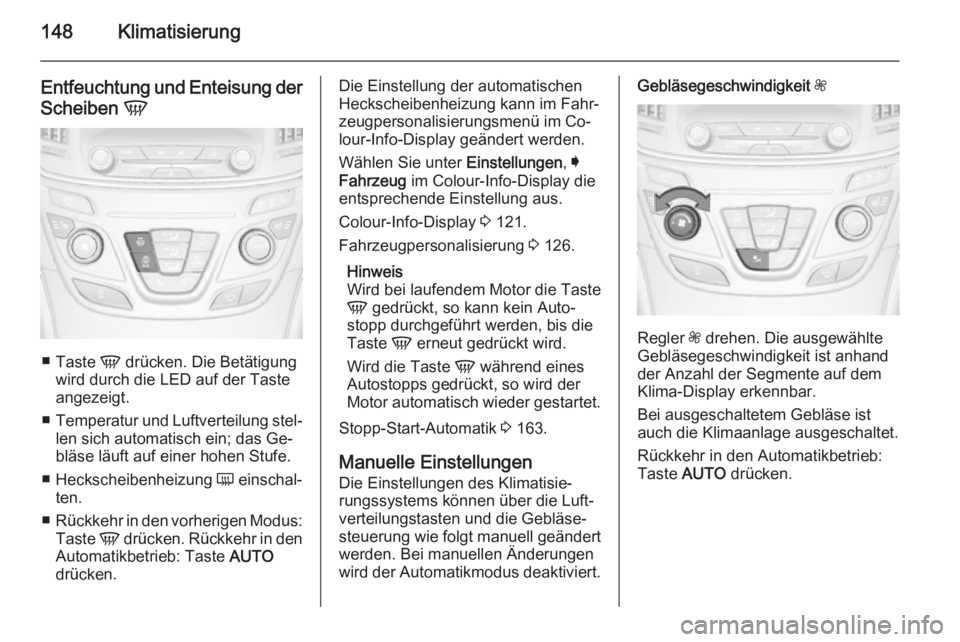

148Klimatisierung
Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken. Die Betätigung
wird durch die LED auf der Taste
angezeigt.
■ Temperatur und Luftverteilung stel‐
len sich automatisch ein; das Ge‐
bläse läuft auf einer hohen Stufe.
■ Heckscheibenheizung Ü einschal‐
ten.
■ Rückkehr in den vorherigen Modus:
Taste V drücken. Rückkehr in den
Automatikbetrieb: Taste AUTO
drücken.
Die Einstellung der automatischen
Heckscheibenheizung kann im Fahr‐
zeugpersonalisierungsmenü im Co‐
lour-Info-Display geändert werden.
Wählen Sie unter Einstellungen, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 121.
Fahrzeugpersonalisierung 3 126.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 163.
Manuelle Einstellungen
Die Einstellungen des Klimatisie‐
rungssystems können über die Luft‐
verteilungstasten und die Gebläse‐
steuerung wie folgt manuell geändert
werden. Bei manuellen Änderungen
wird der Automatikmodus deaktiviert.Gebläsegeschwindigkeit Z
Regler
Z drehen. Die ausgewählte
Gebläsegeschwindigkeit ist anhand
der Anzahl der Segmente auf dem Klima-Display erkennbar.
Bei ausgeschaltetem Gebläse ist
auch die Klimaanlage ausgeschaltet.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.

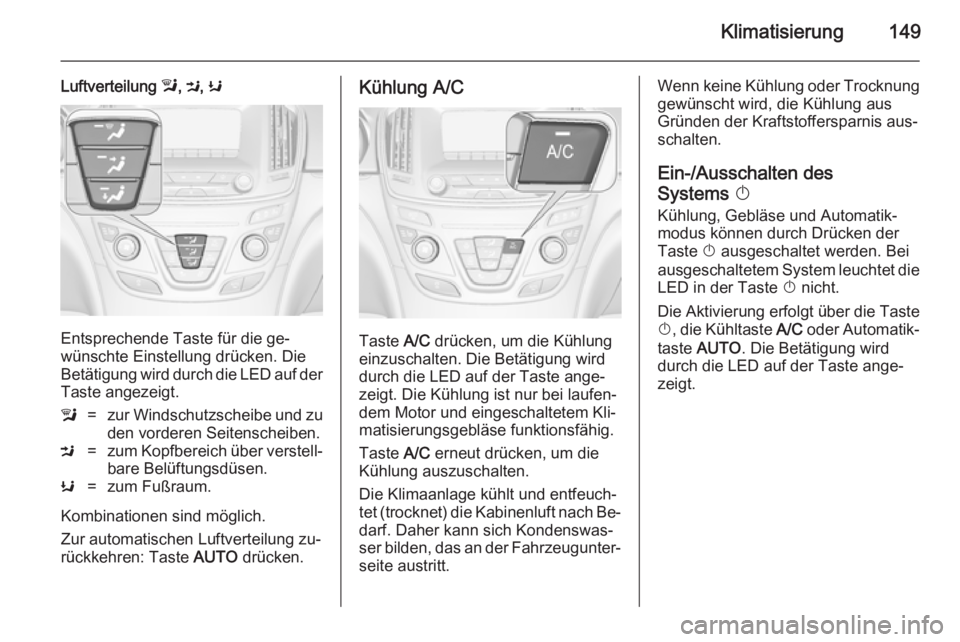

Klimatisierung149
Luftverteilung l, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Betätigung wird durch die LED auf der
Taste angezeigt.
l=zur Windschutzscheibe und zu
den vorderen Seitenscheiben.M=zum Kopfbereich über verstell‐ bare Belüftungsdüsen.K=zum Fußraum.
Kombinationen sind möglich.
Zur automatischen Luftverteilung zu‐
rückkehren: Taste AUTO drücken.
Kühlung A/C
Taste A/C drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem Kli‐
matisierungsgebläse funktionsfähig.
Taste A/C erneut drücken, um die
Kühlung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Kabinenluft nach Be‐
darf. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten.
Ein-/Ausschalten des
Systems X
Kühlung, Gebläse und Automatik‐
modus können durch Drücken der
Taste X ausgeschaltet werden. Bei
ausgeschaltetem System leuchtet die LED in der Taste X nicht.
Die Aktivierung erfolgt über die Taste X , die Kühltaste A/C oder Automatik‐
taste AUTO . Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.

150Klimatisierung
Manueller Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Der Umluftbetrieb unterstützt das
Kühlen des Innenraums und verhin‐
dert, dass Gerüche oder Abgase ins
Fahrzeug eindringen. Im Umluftbe‐
trieb wird alle 10 Minuten zur Verbes‐
serung der Innenluft ein Anteil Frisch‐ luft angesaugt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom auf sie ge‐ richtet wird. Bei von außen beschla‐
gender Windschutzscheibe die
Scheibenwischer einschalten und l
ausschalten.
Grundeinstellungen Einige Grundeinstellungen können im
Fahrzeugpersonalisierungsmenü im
Colour-Info-Display geändert wer‐
den.
Wählen Sie unter Einstellungen, I
Fahrzeug im Colour-Info-Display die
entsprechenden Einstellungen aus.
Colour-Info-Display 3 121.
Fahrzeugpersonalisierung 3 126.
Automatische Zwei-
Zonen-Klimatisierung Die automatische Zwei-Zonen-Klima‐
tisierung ermöglicht verschiedene Kli‐
matisierungstemperaturen für die
Fahrer- und die Beifahrerseite.Im Automatikmodus werden die Tem‐
peratur, die Gebläsedrehzahl und die Luftverteilung automatisch geregelt.
Felder und Tasten für folgende Funk‐
tionen:
■ Temperatur RS
■ Luftverteilung l M K
■ Gebläsegeschwindigkeit R ZS
■ Automatikbetrieb AUTO
■ Kühlung A/C
■ Umluftbetrieb 4
■ Entfeuchtung und Enteisung V
