Araç bakımı215

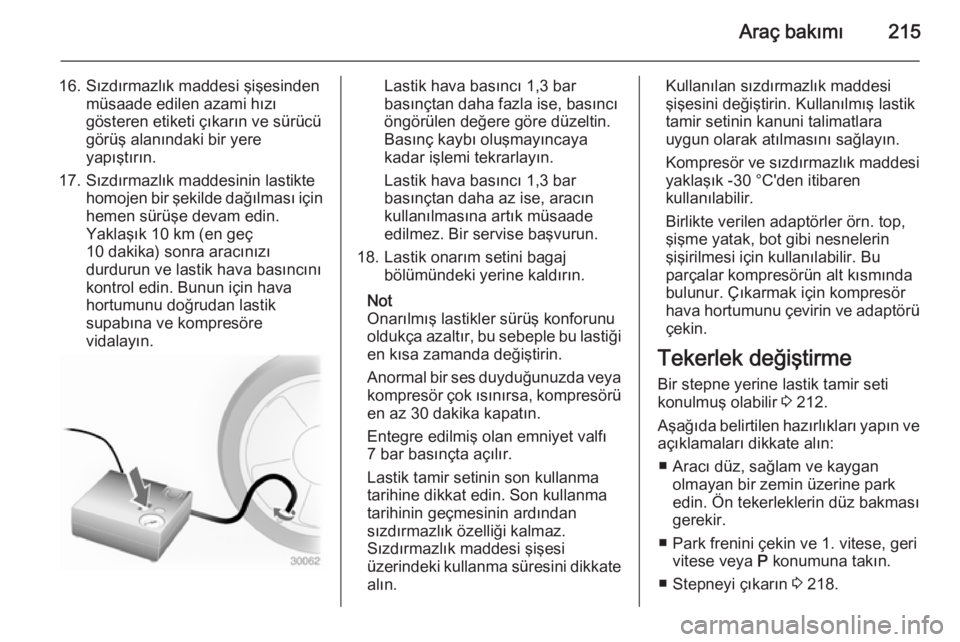

16. Sızdırmazlık maddesi şişesindenmüsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.
17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik onarım setini bagaj bölümündeki yerine kaldırın.
Not
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği
en kısa zamanda değiştirin.
Anormal bir ses duyduğunuzda veya kompresör çok ısınırsa, kompresörü
en az 30 dakika kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.Kullanılan sızdırmazlık maddesi
şişesini değiştirin. Kullanılmış lastik tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Birlikte verilen adaptörler örn. top,
şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında
bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü çekin.
Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 212.
Aşağıda belirtilen hazırlıkları yapın ve açıklamaları dikkate alın:
■ Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz bakması
gerekir.
■ Park frenini çekin ve 1. vitese, geri vitese veya P konumuna takın.
■ Stepneyi çıkarın 3 218.

216Araç bakımı

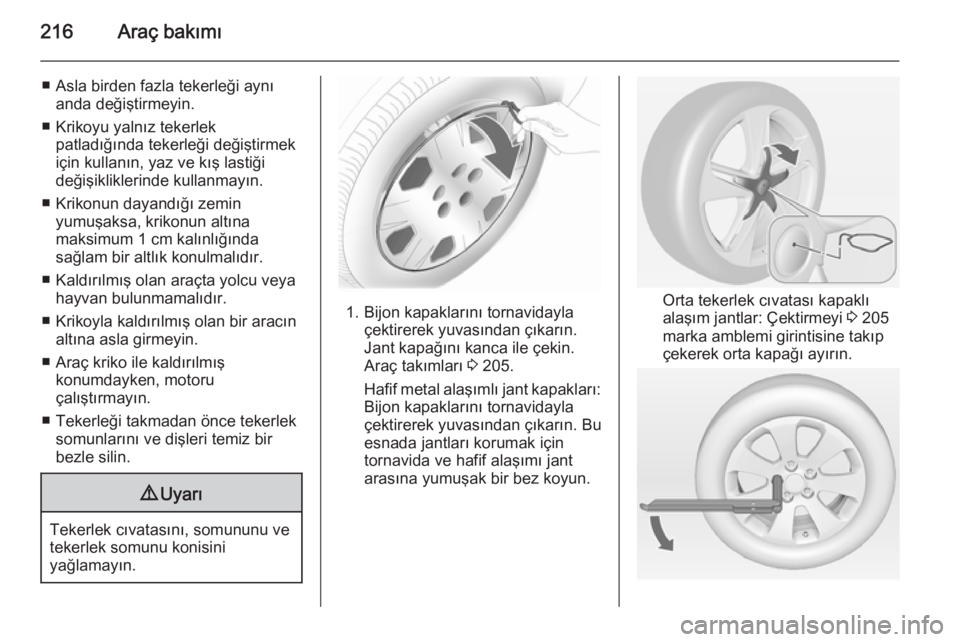

■ Asla birden fazla tekerleği aynıanda değiştirmeyin.
■ Krikoyu yalnız tekerlek patladığında tekerleği değiştirmek
için kullanın, yaz ve kış lastiği
değişikliklerinde kullanmayın.
■ Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
■ Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
■ Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
■ Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
■ Tekerleği takmadan önce tekerlek somunlarını ve dişleri temiz bir
bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Bijon kapaklarını tornavidayla çektirerek yuvasından çıkarın.
Jant kapağını kanca ile çekin.
Araç takımları 3 205.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.Orta tekerlek cıvatası kapaklı
alaşım jantlar: Çektirmeyi 3 205
marka amblemi girintisine takıp
çekerek orta kapağı ayırın.

Araç bakımı217

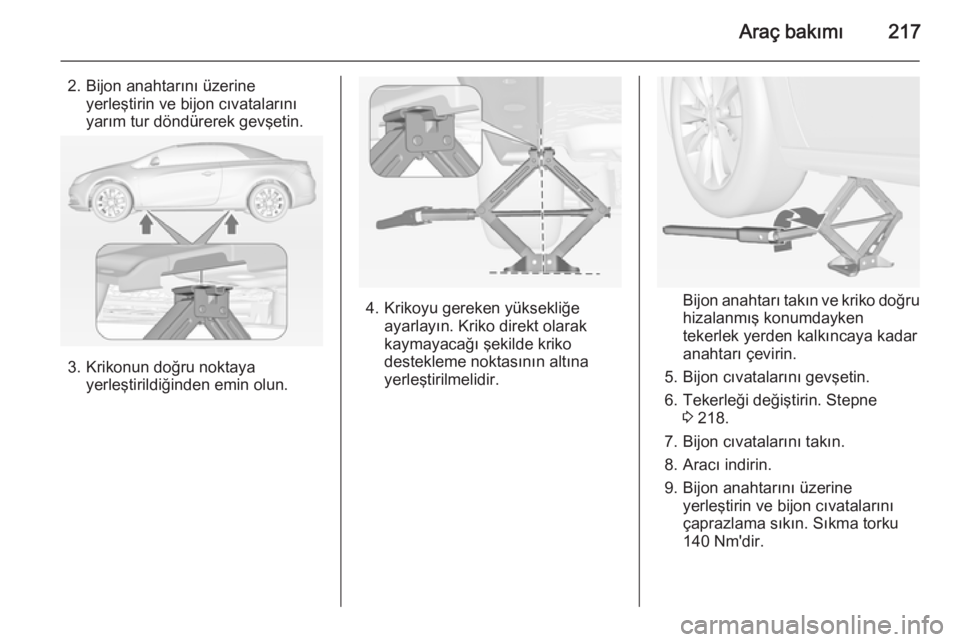

2. Bijon anahtarını üzerineyerleştirin ve bijon cıvatalarını
yarım tur döndürerek gevşetin.
3. Krikonun doğru noktaya yerleştirildiğinden emin olun.
4. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.Bijon anahtarı takın ve kriko doğru
hizalanmış konumdayken
tekerlek yerden kalkıncaya kadar
anahtarı çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin. Stepne 3 218.
7. Bijon cıvatalarını takın.
8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
140 Nm'dir.

218Araç bakımı

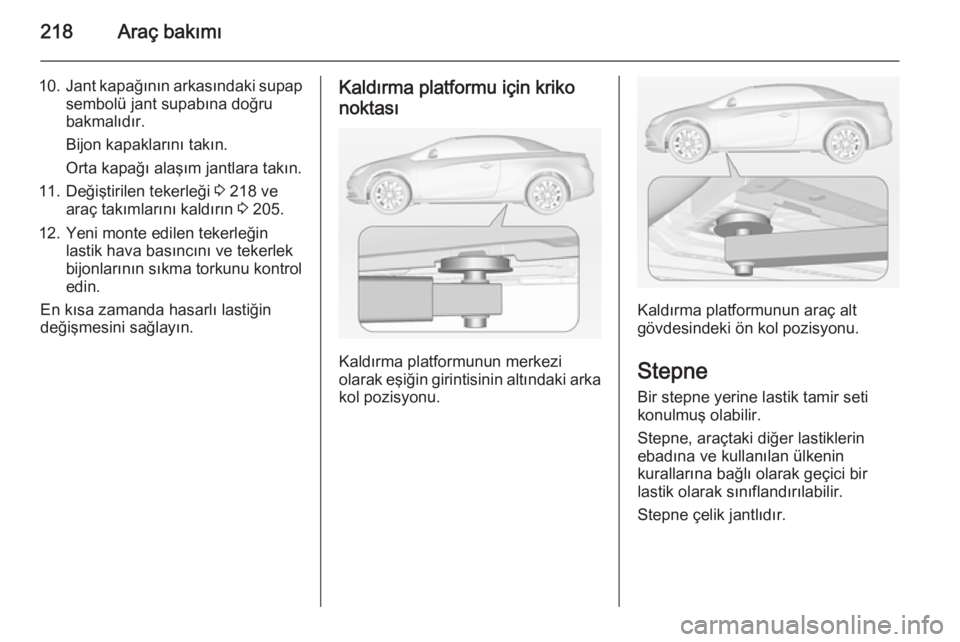

10.Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
Orta kapağı alaşım jantlara takın.
11. Değiştirilen tekerleği 3 218 ve
araç takımlarını kaldırın 3 205.
12. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.Kaldırma platformu için kriko
noktası
Kaldırma platformunun merkezi
olarak eşiğin girintisinin altındaki arka
kol pozisyonu.
Kaldırma platformunun araç alt
gövdesindeki ön kol pozisyonu.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Stepne, araçtaki diğer lastiklerin
ebadına ve kullanılan ülkenin
kurallarına bağlı olarak geçici bir
lastik olarak sınıflandırılabilir.
Stepne çelik jantlıdır.

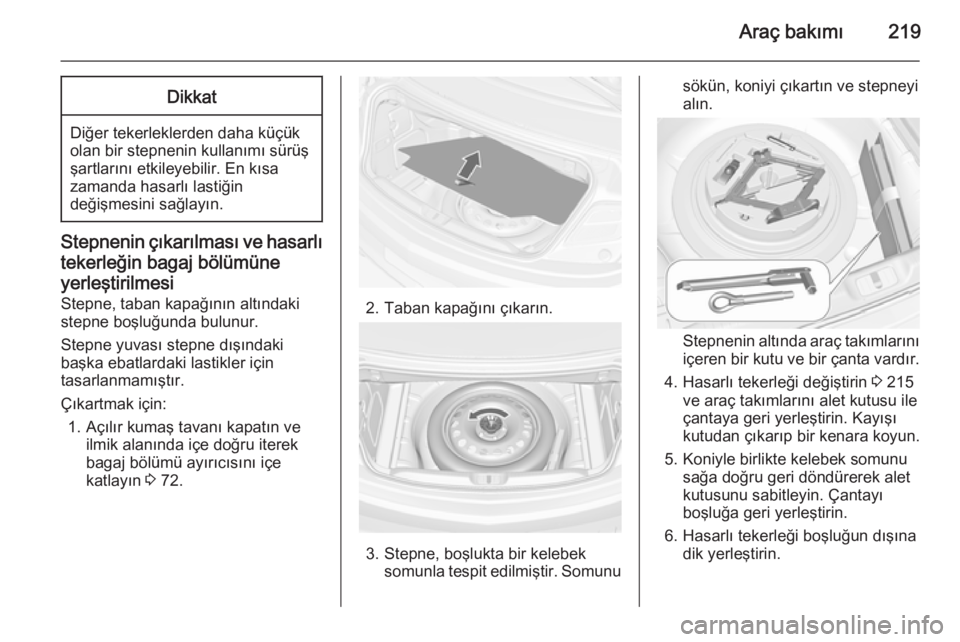

Araç bakımı219Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepnenin çıkarılması ve hasarlı
tekerleğin bagaj bölümüne
yerleştirilmesi Stepne, taban kapağının altındaki
stepne boşluğunda bulunur.
Stepne yuvası stepne dışındaki
başka ebatlardaki lastikler için
tasarlanmamıştır.
Çıkartmak için: 1. Açılır kumaş tavanı kapatın ve ilmik alanında içe doğru iterek
bagaj bölümü ayırıcısını içe
katlayın 3 72.
2. Taban kapağını çıkarın.
3. Stepne, boşlukta bir kelebek
somunla tespit edilmiştir. Somunu
sökün, koniyi çıkartın ve stepneyi
alın.
Stepnenin altında araç takımlarını
içeren bir kutu ve bir çanta vardır.
4. Hasarlı tekerleği değiştirin 3 215
ve araç takımlarını alet kutusu ile
çantaya geri yerleştirin. Kayışı
kutudan çıkarıp bir kenara koyun.
5. Koniyle birlikte kelebek somunu sağa doğru geri döndürerek alet
kutusunu sabitleyin. Çantayı
boşluğa geri yerleştirin.
6. Hasarlı tekerleği boşluğun dışına dik yerleştirin.

220Araç bakımı

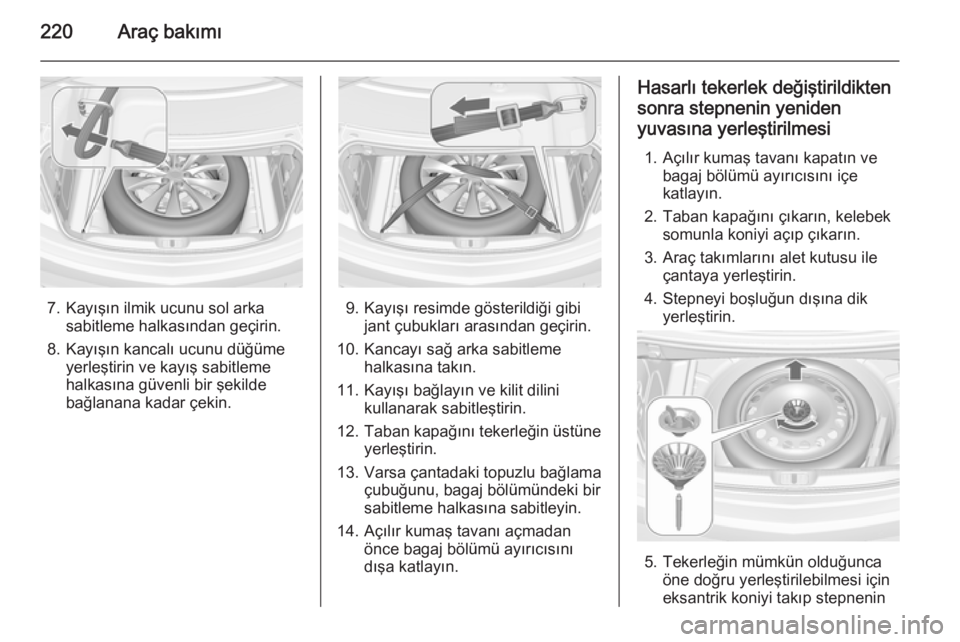

7. Kayışın ilmik ucunu sol arkasabitleme halkasından geçirin.
8. Kayışın kancalı ucunu düğüme yerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.9. Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.
10. Kancayı sağ arka sabitleme halkasına takın.
11. Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.
12. Taban kapağını tekerleğin üstüne
yerleştirin.
13. Varsa çantadaki topuzlu bağlama çubuğunu, bagaj bölümündeki birsabitleme halkasına sabitleyin.
14. Açılır kumaş tavanı açmadan önce bagaj bölümü ayırıcısını
dışa katlayın.
Hasarlı tekerlek değiştirildikten
sonra stepnenin yeniden
yuvasına yerleştirilmesi
1. Açılır kumaş tavanı kapatın ve bagaj bölümü ayırıcısını içe
katlayın.
2. Taban kapağını çıkarın, kelebek somunla koniyi açıp çıkarın.
3. Araç takımlarını alet kutusu ile çantaya yerleştirin.
4. Stepneyi boşluğun dışına dik yerleştirin.
5. Tekerleğin mümkün olduğuncaöne doğru yerleştirilebilmesi için
eksantrik koniyi takıp stepnenin

Araç bakımı221

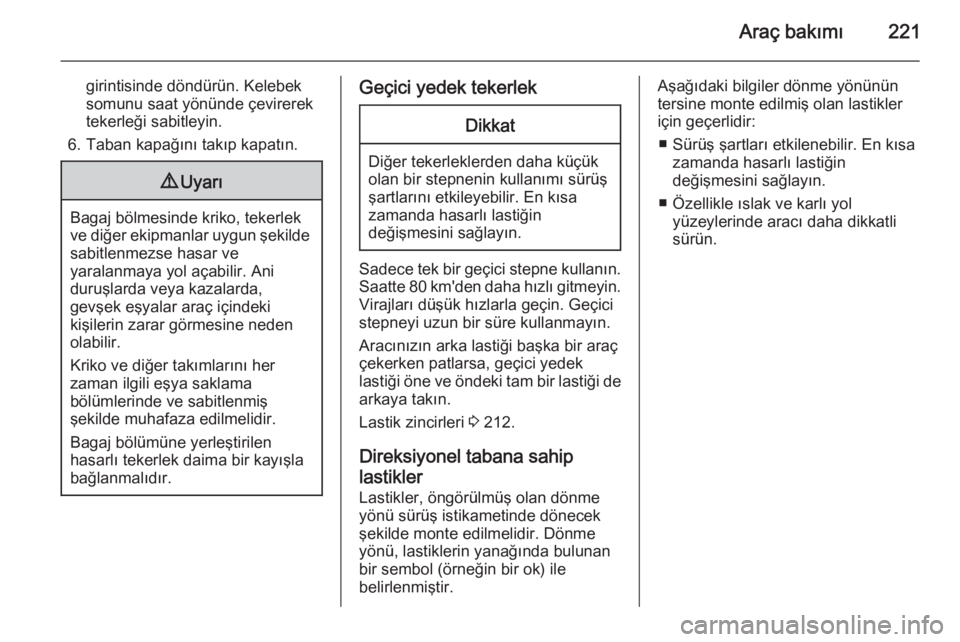

girintisinde döndürün. Kelebek
somunu saat yönünde çevirerek
tekerleği sabitleyin.
6. Taban kapağını takıp kapatın.9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,
gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden
olabilir.
Kriko ve diğer takımlarını her
zaman ilgili eşya saklama
bölümlerinde ve sabitlenmiş
şekilde muhafaza edilmelidir.
Bagaj bölümüne yerleştirilen
hasarlı tekerlek daima bir kayışla
bağlanmalıdır.
Geçici yedek tekerlekDikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Sadece tek bir geçici stepne kullanın. Saatte 80 km'den daha hızlı gitmeyin.
Virajları düşük hızlarla geçin. Geçici
stepneyi uzun bir süre kullanmayın.
Aracınızın arka lastiği başka bir araç
çekerken patlarsa, geçici yedek
lastiği öne ve öndeki tam bir lastiği de
arkaya takın.
Lastik zincirleri 3 212.
Direksiyonel tabana sahip
lastikler
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
■ Sürüş şartları etkilenebilir. En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
■ Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatli
sürün.

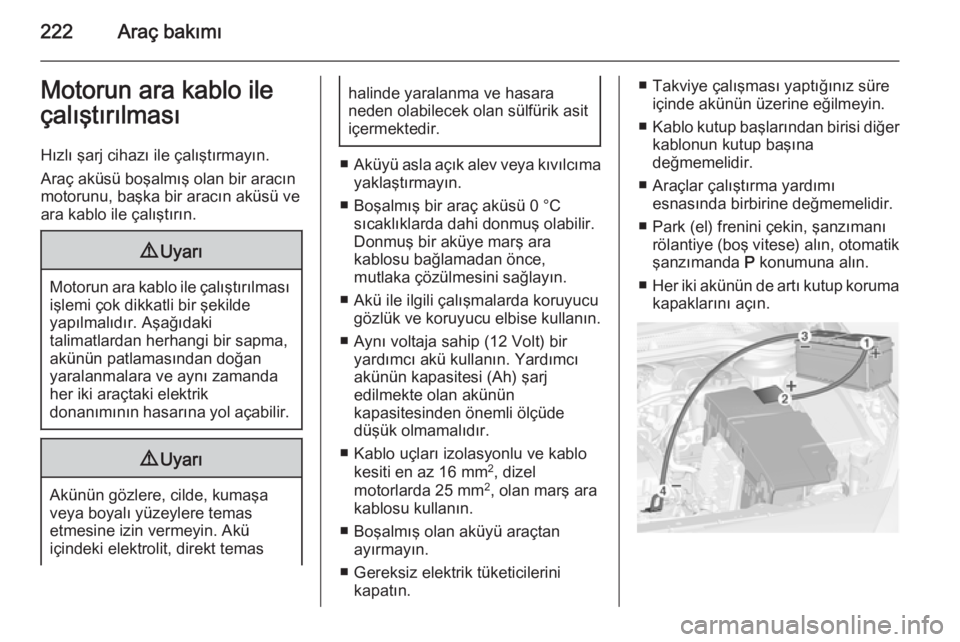

222Araç bakımıMotorun ara kablo ileçalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Araç aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.
■ Aküyü asla açık alev veya kıvılcıma
yaklaştırmayın.
■ Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş olabilir.
Donmuş bir aküye marş ara
kablosu bağlamadan önce,
mutlaka çözülmesini sağlayın.
■ Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu elbise kullanın.
■ Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
akünün kapasitesi (Ah) şarj
edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
■ Kablo uçları izolasyonlu ve kablo kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş ara
kablosu kullanın.
■ Boşalmış olan aküyü araçtan ayırmayın.
■ Gereksiz elektrik tüketicilerini kapatın.
■ Takviye çalışması yaptığınız süreiçinde akünün üzerine eğilmeyin.
■ Kablo kutup başlarından birisi diğer
kablonun kutup başına
değmemelidir.
■ Araçlar çalıştırma yardımı esnasında birbirine değmemelidir.
■ Park (el) frenini çekin, şanzımanı rölantiye (boş vitese) alın, otomatik
şanzımanda P konumuna alın.
■ Her iki akünün de artı kutup koruma
kapaklarını açın.
