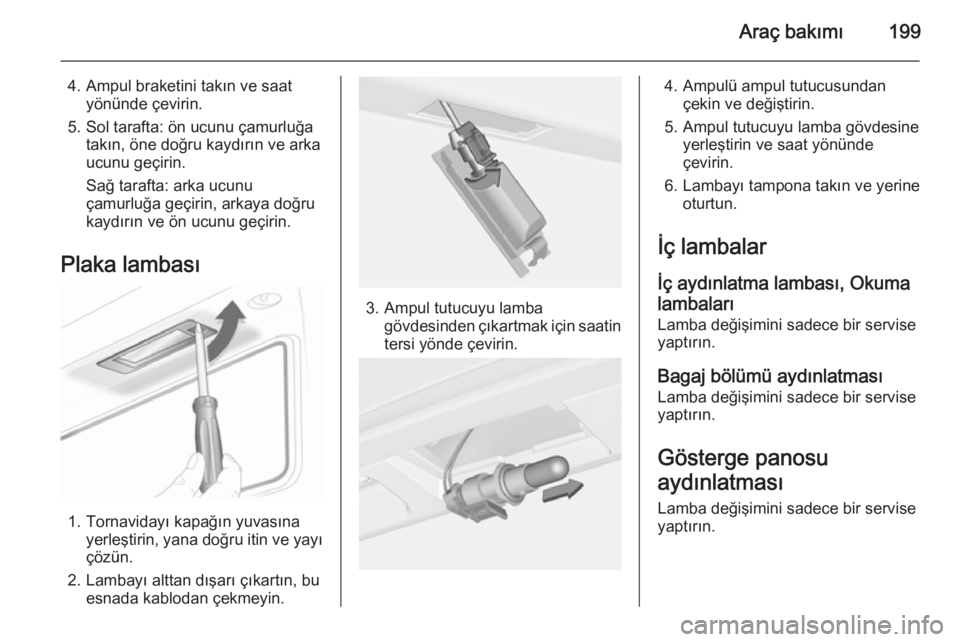

Araç bakımı199
4. Ampul braketini takın ve saatyönünde çevirin.
5. Sol tarafta: ön ucunu çamurluğa takın, öne doğru kaydırın ve arka
ucunu geçirin.
Sağ tarafta: arka ucunu
çamurluğa geçirin, arkaya doğru
kaydırın ve ön ucunu geçirin.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar İç aydınlatma lambası, Okumalambaları Lamba değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu
aydınlatması
Lamba değişimini sadece bir servise
yaptırın.

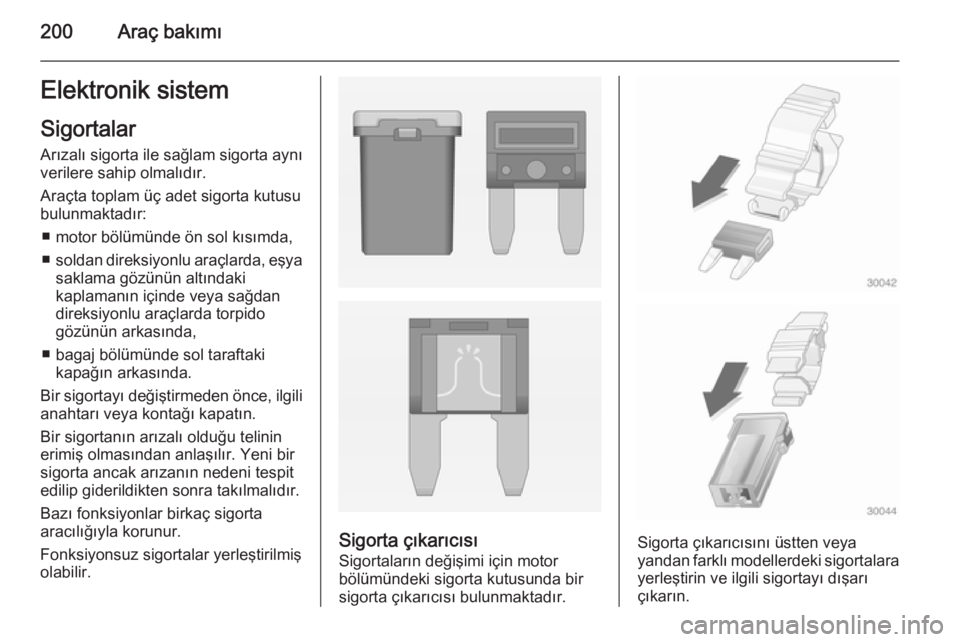

200Araç bakımıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
■ motor bölümünde ön sol kısımda,
■ soldan direksiyonlu araçlarda, eşya
saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
■ bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.

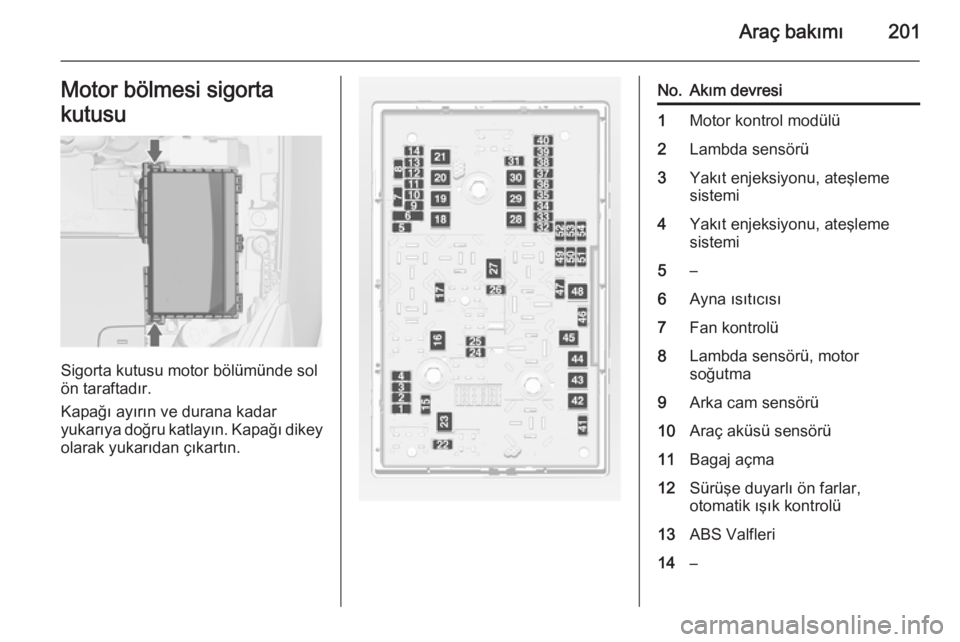

Araç bakımı201Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–

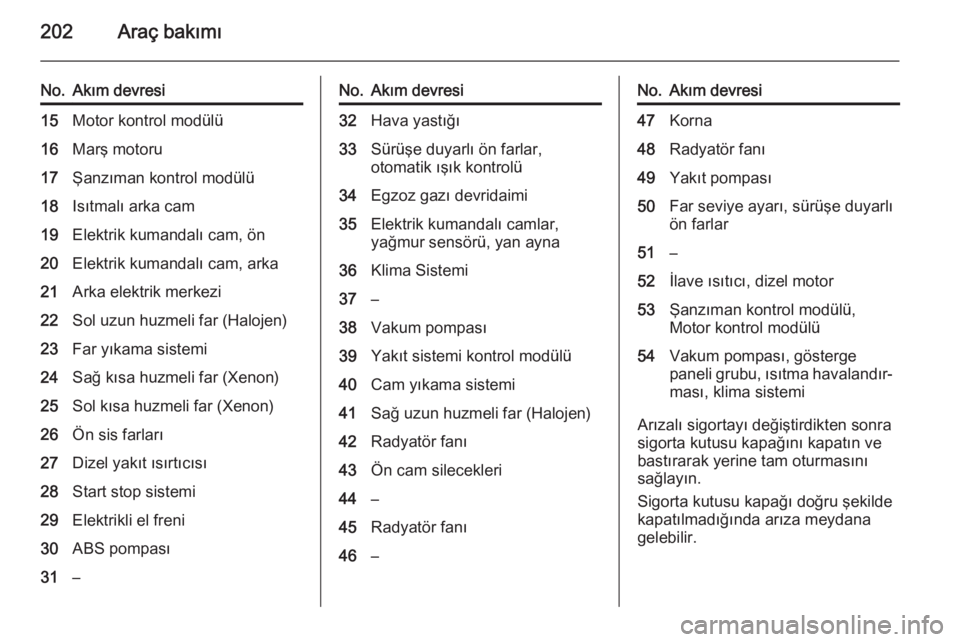

202Araç bakımı
No.Akım devresi15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABS pompası31–No.Akım devresi32Hava yastığı33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Elektrik kumandalı camlar,
yağmur sensörü, yan ayna36Klima Sistemi37–38Vakum pompası39Yakıt sistemi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44–45Radyatör fanı46–No.Akım devresi47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51–52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
Motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

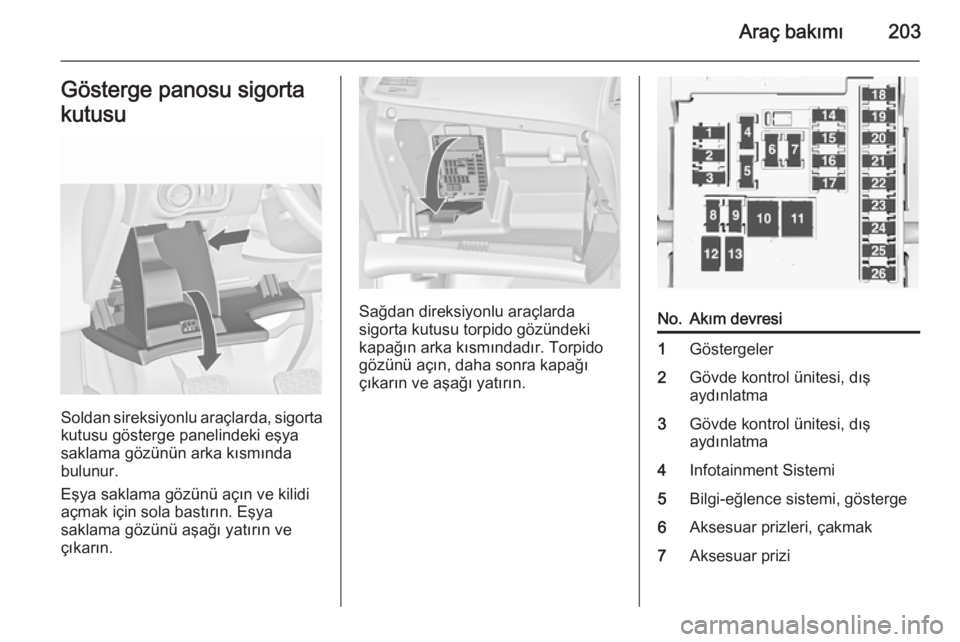

Araç bakımı203Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Göstergeler2Gövde kontrol ünitesi, dış
aydınlatma3Gövde kontrol ünitesi, dış
aydınlatma4Infotainment Sistemi5Bilgi-eğlence sistemi, gösterge6Aksesuar prizleri, çakmak7Aksesuar prizi

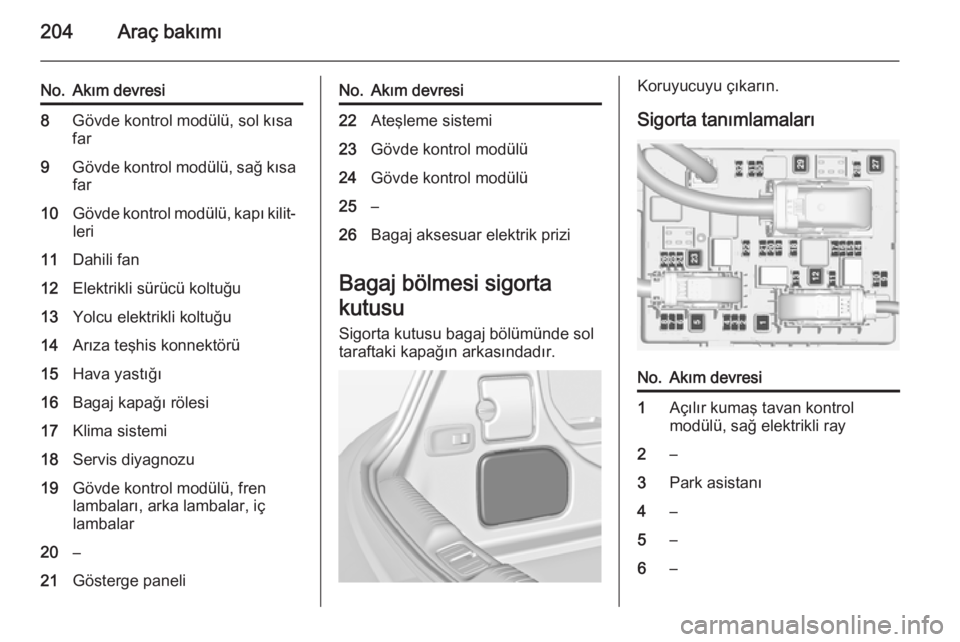

204Araç bakımı
No.Akım devresi8Gövde kontrol modülü, sol kısa
far9Gövde kontrol modülü, sağ kısa far10Gövde kontrol modülü, kapı kilit‐
leri11Dahili fan12Elektrikli sürücü koltuğu13Yolcu elektrikli koltuğu14Arıza teşhis konnektörü15Hava yastığı16Bagaj kapağı rölesi17Klima sistemi18Servis diyagnozu19Gövde kontrol modülü, fren
lambaları, arka lambalar, iç
lambalar20–21Gösterge paneliNo.Akım devresi22Ateşleme sistemi23Gövde kontrol modülü24Gövde kontrol modülü25–26Bagaj aksesuar elektrik prizi
Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Sigorta tanımlamalarıNo.Akım devresi1Açılır kumaş tavan kontrol modülü, sağ elektrikli ray2–3Park asistanı4–5–6–

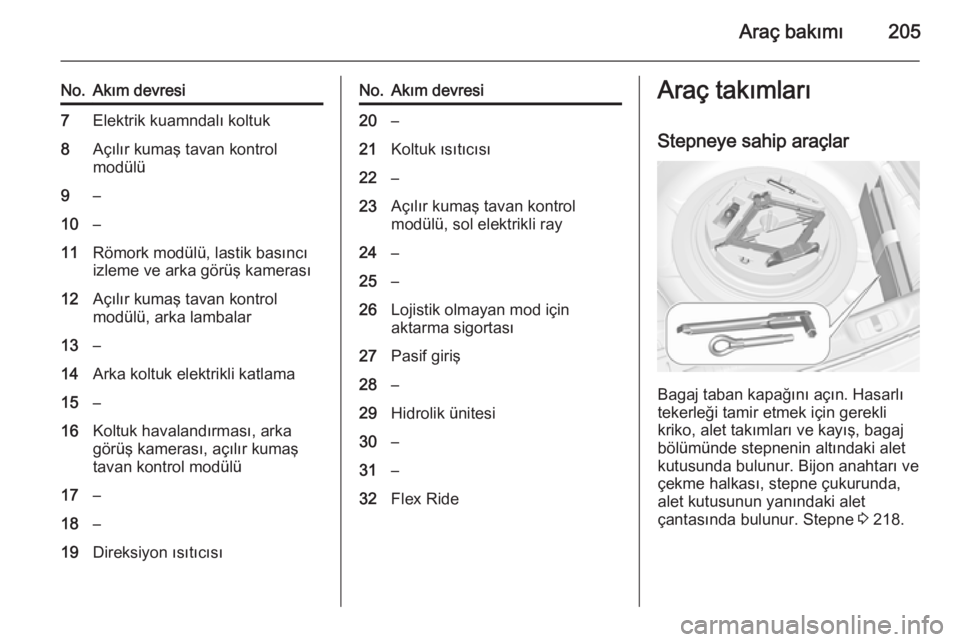

Araç bakımı205
No.Akım devresi7Elektrik kuamndalı koltuk8Açılır kumaş tavan kontrol
modülü9–10–11Römork modülü, lastik basıncı
izleme ve arka görüş kamerası12Açılır kumaş tavan kontrol
modülü, arka lambalar13–14Arka koltuk elektrikli katlama15–16Koltuk havalandırması, arka
görüş kamerası, açılır kumaş
tavan kontrol modülü17–18–19Direksiyon ısıtıcısıNo.Akım devresi20–21Koltuk ısıtıcısı22–23Açılır kumaş tavan kontrol
modülü, sol elektrikli ray24–25–26Lojistik olmayan mod için
aktarma sigortası27Pasif giriş28–29Hidrolik ünitesi30–31–32Flex RideAraç takımları
Stepneye sahip araçlar
Bagaj taban kapağını açın. Hasarlı
tekerleği tamir etmek için gerekli kriko, alet takımları ve kayış, bagaj
bölümünde stepnenin altındaki alet
kutusunda bulunur. Bijon anahtarı ve
çekme halkası, stepne çukurunda,
alet kutusunun yanındaki alet
çantasında bulunur. Stepne 3 218.

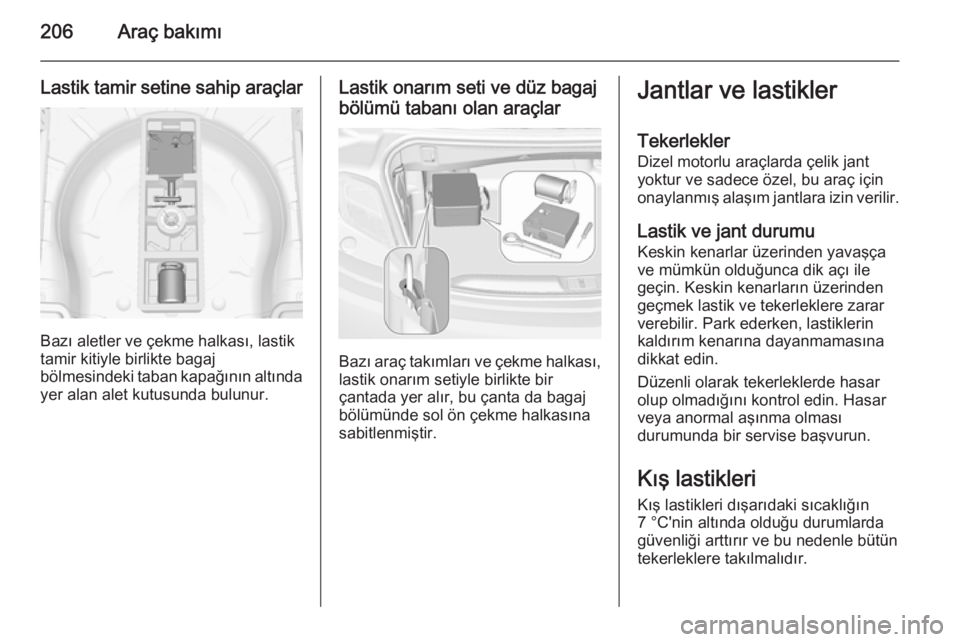

206Araç bakımı
Lastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında
yer alan alet kutusunda bulunur.
Lastik onarım seti ve düz bagaj
bölümü tabanı olan araçlar
Bazı araç takımları ve çekme halkası,
lastik onarım setiyle birlikte bir
çantada yer alır, bu çanta da bagaj
bölümünde sol ön çekme halkasına
sabitlenmiştir.
Jantlar ve lastikler
Tekerlekler
Dizel motorlu araçlarda çelik jant
yoktur ve sadece özel, bu araç için
onaylanmış alaşım jantlara izin verilir.
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar
olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
