2014 OPEL CASCADA Instruksjonsbok

Nøkler, dører og vinduer39
16. Løft opp strammebuen (2) på det
myke taket på begge sider. Løft opp lokket for det myke taket ved
å skyve langsomt til omtrent halv‐ parten av oppreist posisjon, og la
det deretter gli til sin lukkede po‐
sisjon.
17. Senk strammebuen ( 2) på det
myke taket.
Les dette
I denne posisjonen kan bilen kjøres
til et verksted for overhaling av det
myke taket. Det myke taket er ikke
fullstendig vanntett og ikke låst på
baksiden.
For å låse det myke taket fullstendig utføres følgende trinn.
18. Skyv hardt ned på hver side av strammebuen. Trekk strengen
samtidig med en skrutrekker på
tvers i sløyfen langsomt og konti‐
nuerlig mot fronten. Støtt deg
eventuelt på dørrammen med den andre hånden. Utfør dette på
begge sider for å låse det myke
taket bak.
Etter det siste trinnet kan bagasjelok‐
ket åpnes igjen. La verkstedet fjerne
strengene.
Det myke taket kan ikke åpnes så lenge strengene er festet.
Vindskjerm
Det finnes to vindskjermer som er
plassert i en bag bak bakseteryg‐ gene. Fell ned seteryggene i baksetet 3 70, åpne borrelåsene og trekk ut
bagen fra åpningen.
■ Den lille vindskjermen kan plasse‐ res mellom de bakre hodestøttene.
■ Den store vindskjermen kan plas‐ seres mellom forsetene.
Ikke legg gjenstander på vindskjer‐
men.
Den myke taket skal være åpnet for å montere skjermene.

40Nøkler, dører og vinduer
Plassering av den lillevindskjermen ■ Fell ned venstre bakseterygg 3 70.
■ Fjern dekselet fra styringen mellom
bakre hodestøtter ved å skyve si‐
delengs mot venstre side av bilen.
■ Sett inn adapteren på skjermen med forhøyningen inn i den motstå‐ende utsparingen i styringen.
■ Skyv skjermen inn i styringen på høyre side av bilen til den griper inn.
■ Løft bakseteryggen.
Fjern skjermen i omvendt rekkefølge.
Plassering av den store vindskjermen ■ Ta ut skjermen fra bagen.■ Trekk ut de fire låsepinnene i skjer‐
men: De øvre pinnene spretter ut
med fjærbelastning ved å dreie pin‐
nene ut av brakettene på begge si‐ der, de nedre pinnene spretter utved å løfte sperrehakene på skyve‐
stykkene på begge sider.
■ Fold ut vindskjermen.

Nøkler, dører og vinduer41
■ Sett inn høyre låsepinner i utspa‐ringene i kledningen på høyre side
i nærheten av baksetet med hengs‐
lene bak forsetene. Fell skjermen
litt mot midten og sett inn venstre låsepinner i utsparingene i klednin‐
gen på venstre side. Sørg for at alle pinnene er korrekt festet. Skyv ned skjermen på midten.■ Fell opp den øvre delen til loddrett stilling.
Ingen kan sitte i baksetene når den store vindskjermen er montert.
Den loddrette delen av skjermen kan
felles ned når den ikke brukes.
Vindskjermen kan være montert når
det myke taket lukkes.
For å fjerne skjermen felles den lod‐
drette delen av skjermen ned. Løft
opp skjermen litt på midten og fjern
den fra utsparingene på begge sider.
Lagre vindskjermen
For å lagre skjermen flyttes de bakre
låsepinnene inn ved å skyve tilbake
og vri pinnene inn i brakettene. Trykk skyvestykkene for de fremre låsepin‐
nene tilbake til de griper inn. Sving inn
skjermen og lagre den i bagen.
Fell ned bakseteryggene. Tilpass det
harde dekselet på bagen til bagasje‐
rommet. Plasser bagen nedenfra og
opp i styringen på siden i utsparingen
på den øvre rammen. Fest bagen
med borrelåsene i festeøyene på
begge sider. Løft bakseteryggene.

42Nøkler, dører og vinduerBeskyttelsesystem ved
rundvelt Beskyttelsesystemet ved rundvelt be‐
står av en forsterket frontruteramme
og veltebøyler under deksler bak de
bakre hodestøttene.
Ved rundvelt av bilen, front- eller si‐
dekollisjon kommer veltebøylene
automatisk opp på millisekunder. De
utløses også sammen med front- og
sidekollisjonsputene.
Les dette
Ikke legg gjenstander på dekslene
over veltebøylene bak hodestøt‐
tene.
Kontrollampen for kollisjons‐
putene v, tennes hvis veltebøylene
har vært utløst.
Systemet virker uansett om det myke
taket er åpent eller lukket.
Det myke taket må ikke kjøres hvis
veltebøylene er ute. Det høres en
kontinuerlig varsling og en melding
blir vist i førerinformasjonsdisplayet
når bryteren aktiveres.

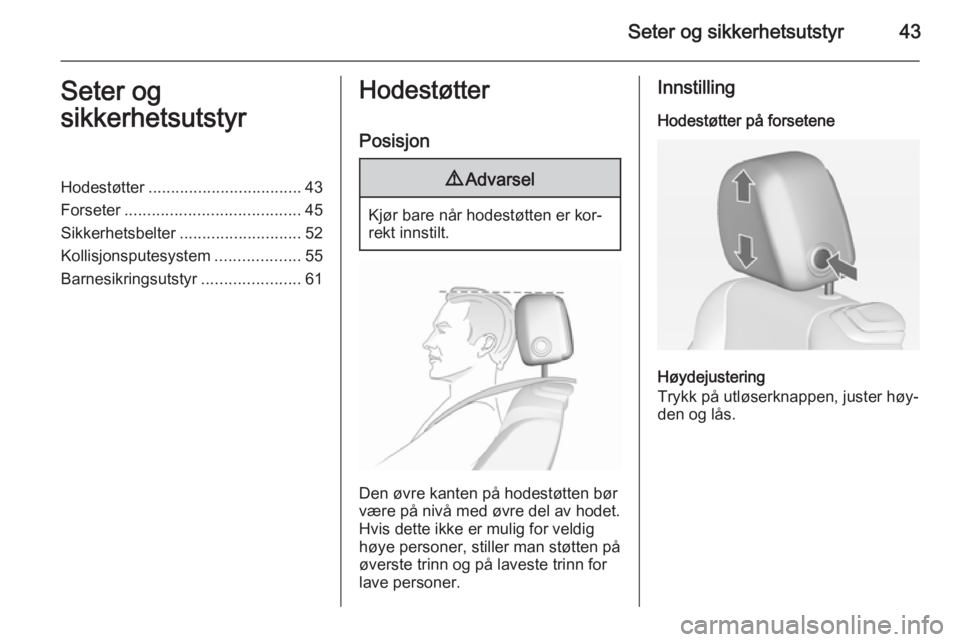

Seter og sikkerhetsutstyr43Seter og
sikkerhetsutstyrHodestøtter .................................. 43
Forseter ....................................... 45
Sikkerhetsbelter ........................... 52
Kollisjonsputesystem ...................55
Barnesikringsutstyr ......................61Hodestøtter
Posisjon9 Advarsel
Kjør bare når hodestøtten er kor‐
rekt innstilt.
Den øvre kanten på hodestøtten bør
være på nivå med øvre del av hodet.
Hvis dette ikke er mulig for veldig
høye personer, stiller man støtten på
øverste trinn og på laveste trinn for
lave personer.
Innstilling
Hodestøtter på forsetene
Høydejustering
Trykk på utløserknappen, juster høy‐
den og lås.

44Seter og sikkerhetsutstyr
Horisontal justering
Trekk polstringen i hodestøtten lang‐
somt forover. Den låser seg i flere po‐
sisjoner.
Hodestøtten settes i bakerste stilling
igjen ved å trekke den forover og
slippe den.
Hodestøtter på baksetene
Høydejustering
Trekk hodestøtten opp, og lås den.
For å stille den lavere trykker du på
låsen for å frigjøre den, og skyver
hodestøtten ned.
Demontere hodestøtte bak
For eksempel når barnesikringsutstyr brukes 3 61.
Trykk på begge låsehakene, trekk
hodestøtten opp og ta den ut.
Plasser hodestøtten i en nettbag og
fest undersiden av bagen med borre‐
lås til gulvet i bagasjerommet. Det fin‐
nes en passende nettbag hos verk‐
stedet.
Aktive hodestøtterVed påkjørsel bakfra beveger defremre delene av de aktive hodestøt‐
tene seg litt forover. Dermed støttes
hodet slik at faren for nakkeslengska‐
der reduseres.

Seter og sikkerhetsutstyr45
Les dette
Godkjent tilbehør skal bare festes
når setet ikke er i bruk.Forseter
Setestilling9 Advarsel
Kjør bare når setene er korrekt
innstilt.
■ Sitt så tett inntil seteryggen som mulig. Juster seteavstanden til pe‐
dalene, slik at bena er lett vinklet
når du trår på pedalene. Skyv
passasjersetet foran så langt bak‐ over som mulig.
■ Sitt med skuldrene så tett inntil seteryggen som mulig. Juster bak‐
seteryggen slik at du lett når rattet
med armene litt bøyd. Oppretthold
skulderkontakten med seteryggen
når du dreier på rattet. Seteryggen
må ikke vinkles for langt bakover.
Anbefalt helningsvinkel ca. 25°.
■ Juster rattet 3 75.
■ Juster setehøyden høyt nok til at du
har fri sikt til alle sider og til alle in‐
strumenter. Det skal være en kla‐
ring på minst én håndsbredde mel‐
lom hodet og takrammen. Låret
skal hvile lett mot setet uten å
trykke mot det.
■ Juster hodestøttene 3 43.
■ Juster den justerbare lårputen slik at det blir en avstand på omtrent tofingerbredder mellom setekanten
og knehasen.
■ Juster korsryggstøtten slik at den støtter opp rundt den naturlige for‐
men på ryggraden.

46Seter og sikkerhetsutstyrJustering av setene9Fare
Sitt ikke nærmere enn 25 cm fra
rattet, dette for å sikre tilstrekkelig
plass for kollisjonsputen hvis den
utløses.
9 Advarsel
Juster aldri setene under kjøring.
De kan bevege seg ukontrollert.
Kjør kun med festede seter og sete‐
rygg.
Justering av setet i
lengderetningen
Trekk i håndtaket, forskyv setet, slipp
håndtaket.
Seterygg
Vri spaken bakover, juster helningen
og slipp spaken. Du skal høre at sete‐
ryggen kommer på plass.
