Догляд за автомобілем215

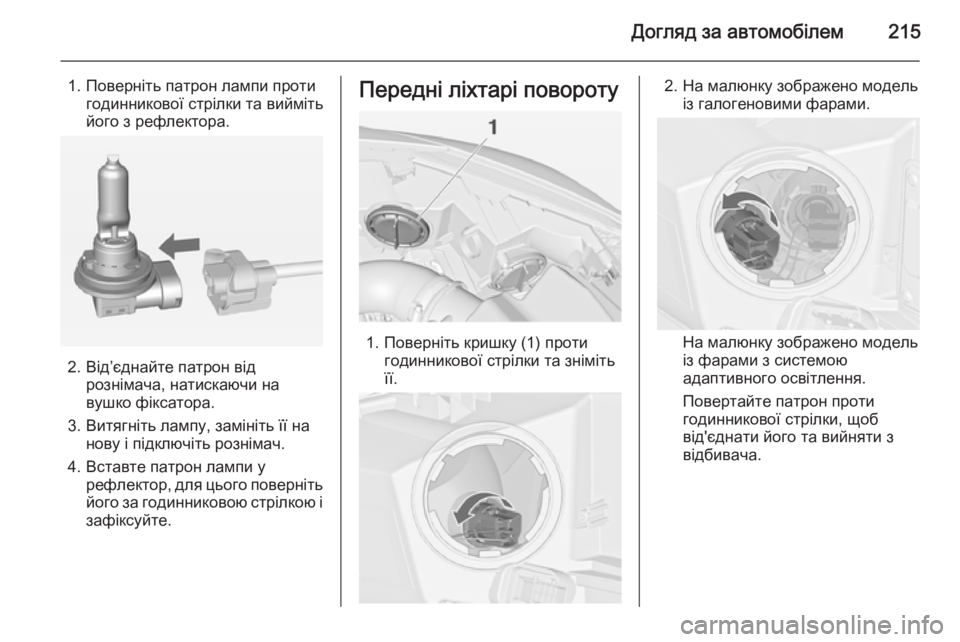

1. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з рефлектора.
2. Від’єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
Передні ліхтарі повороту
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.
2. На малюнку зображено модель із галогеновими фарами.
На малюнку зображено модель
із фарами з системою
адаптивного освітлення.
Повертайте патрон проти
годинникової стрілки, щоб
від'єднати його та вийняти з
відбивача.

216Догляд за автомобілем
3. Витягніть лампу з патрона,повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.

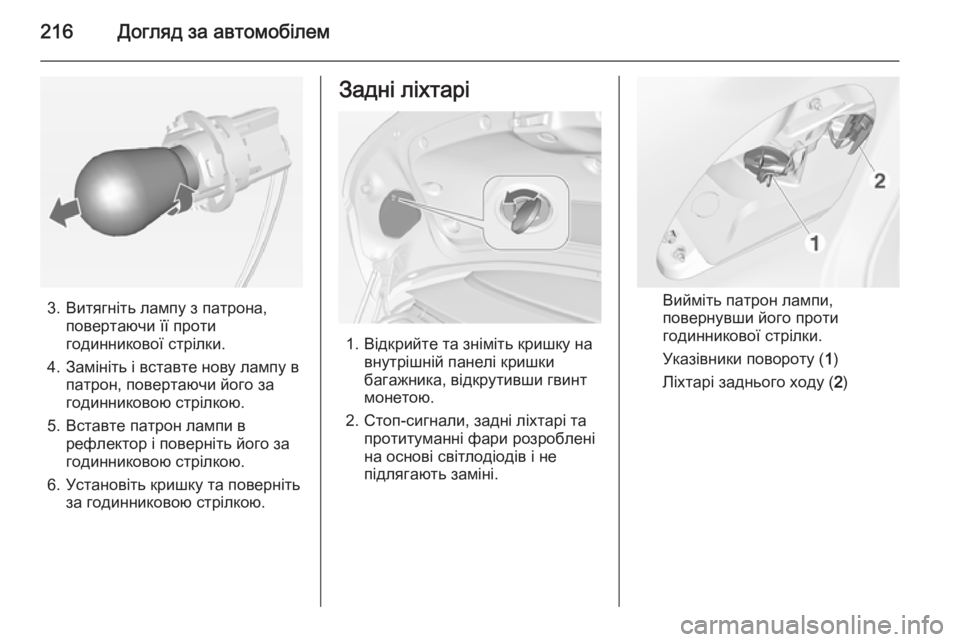

Задні ліхтарі
1. Відкрийте та зніміть кришку на внутрішній панелі кришкибагажника, відкрутивши гвинт
монетою.
2. Стоп-сигнали, задні ліхтарі та протитуманні фари розроблені
на основі світлодіодів і не
підлягають заміні.
Вийміть патрон лампи,
повернувши його проти
годинникової стрілки.
Указівники повороту ( 1)
Ліхтарі заднього ходу ( 2)

Догляд за автомобілем217

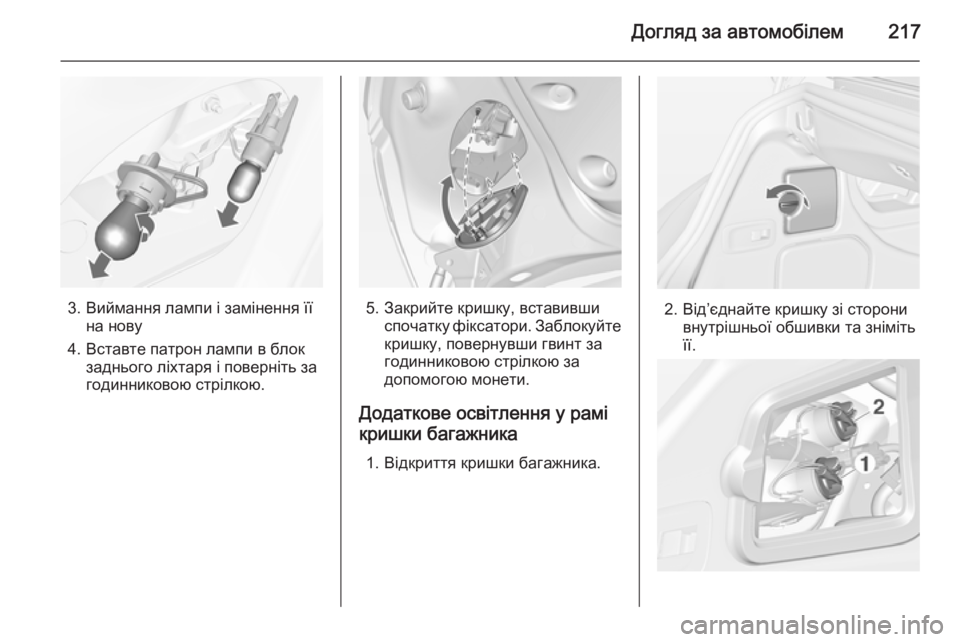

3. Виймання лампи і замінення їїна нову
4. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.5. Закрийте кришку, вставивши спочатку фіксатори. Заблокуйте
кришку, повернувши гвинт за
годинниковою стрілкою за
допомогою монети.
Додаткове освітлення у рамі кришки багажника
1. Відкриття кришки багажника.2. Від’єднайте кришку зі сторони внутрішньої обшивки та зніміть
її.

218Догляд за автомобілем
3. Вийміть патрон лампи,повернувши його проти
годинникової стрілки.
Указівники повороту ( 1)
Задні габаритні ліхтарі ( 2)
4. Вийміть лампу і замініть її на
нову.
5. Вставте патрон лампи в корпус і поверніть його загодинниковою стрілкою.
6. Приєднайте бокову оздоблювальну кришку.

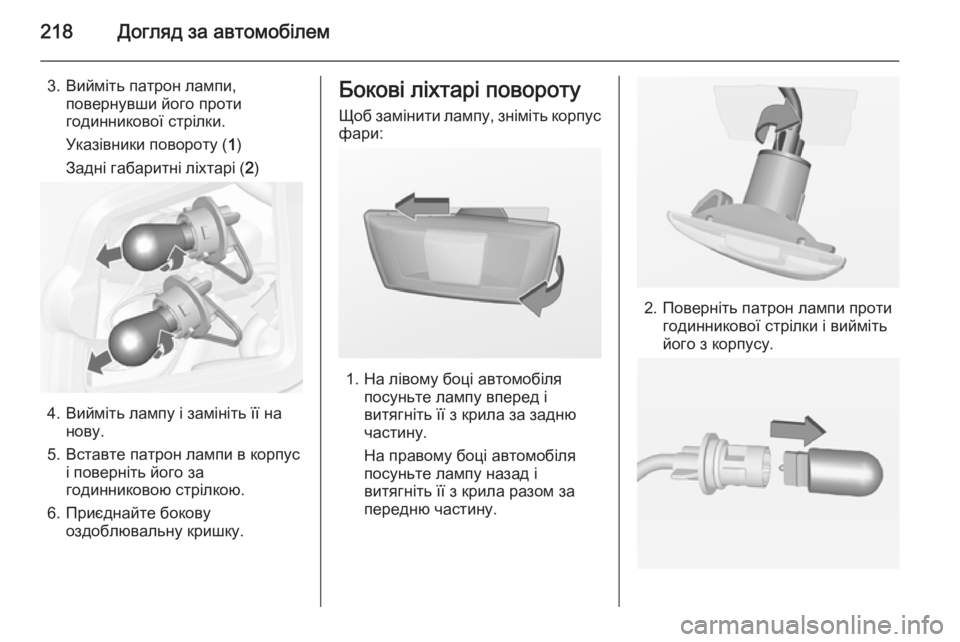

Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус фари:
1. На лівому боці автомобіля посуньте лампу вперед і
витягніть її з крила за задню
частину.
На правому боці автомобіля
посуньте лампу назад і
витягніть її з крила разом за
передню частину.
2. Поверніть патрон лампи проти годинникової стрілки і вийміть
його з корпусу.

Догляд за автомобілем219
3. Витягніть лампу з патрона івстановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. На лівому боці: вставте передній кінець в крило,
посуньте вперед і вставте
задній кінець.
На правому боці: вставте задній
кінець в крило, посуньте назад і
вставте передній кінець.

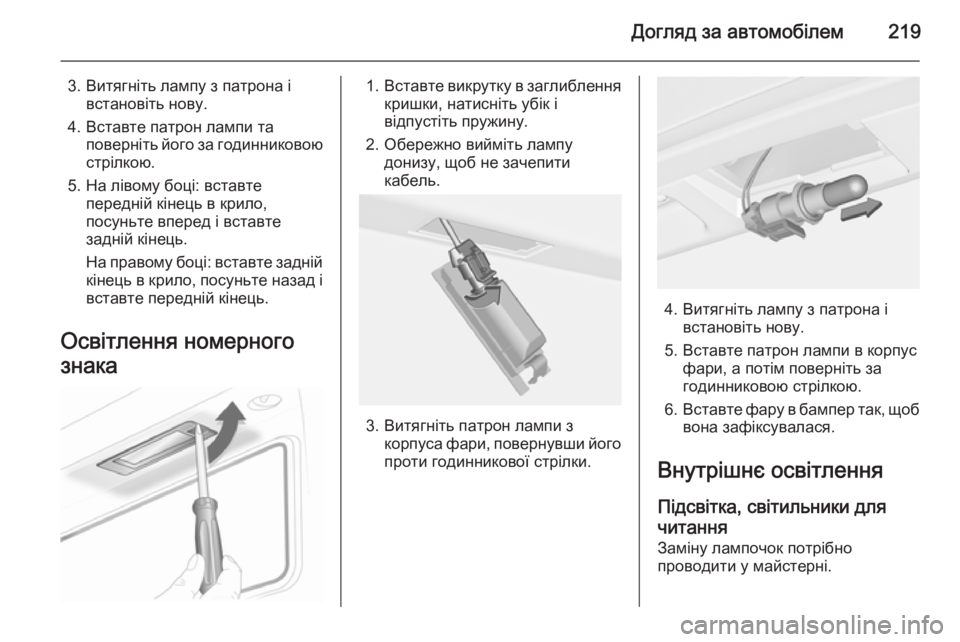

Освітлення номерного
знака1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення
Підсвітка, світильники для читання Заміну лампочок потрібно
проводити у майстерні.

220Догляд за автомобілем
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система

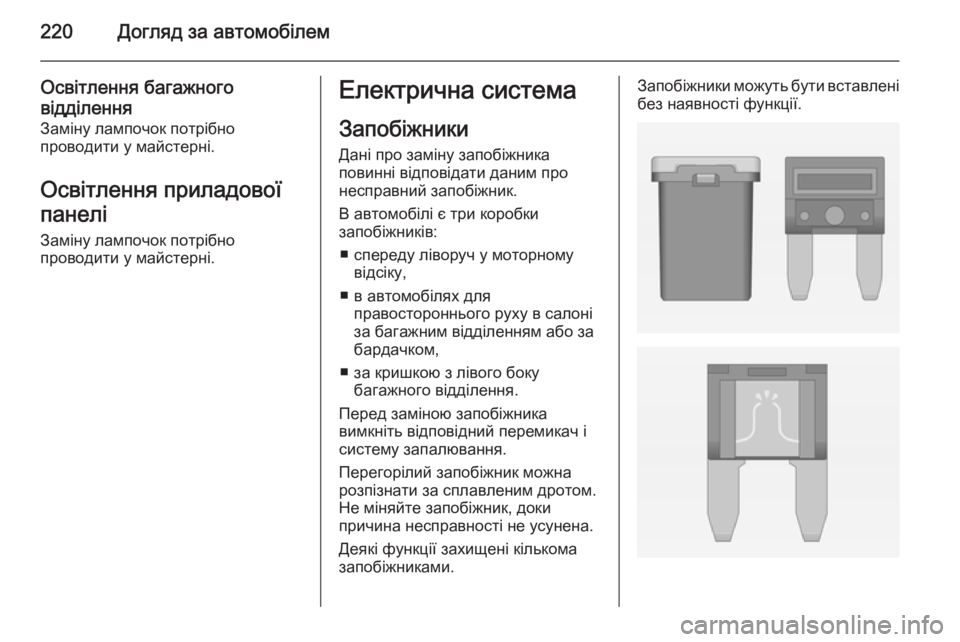

Запобіжники Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відсіку,
■ в автомобілях для правостороннього руху в салоні
за багажним відділенням або за
бардачком,
■ за кришкою з лівого боку багажного відділення.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.Запобіжники можуть бути вставлені
без наявності функції.

Догляд за автомобілем221

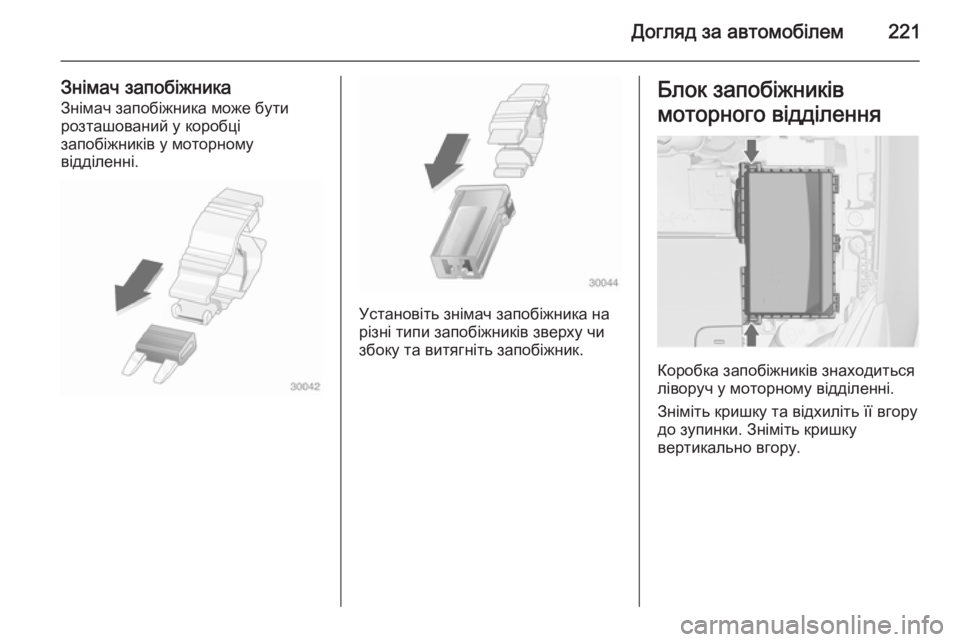

Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

222Догляд за автомобілем

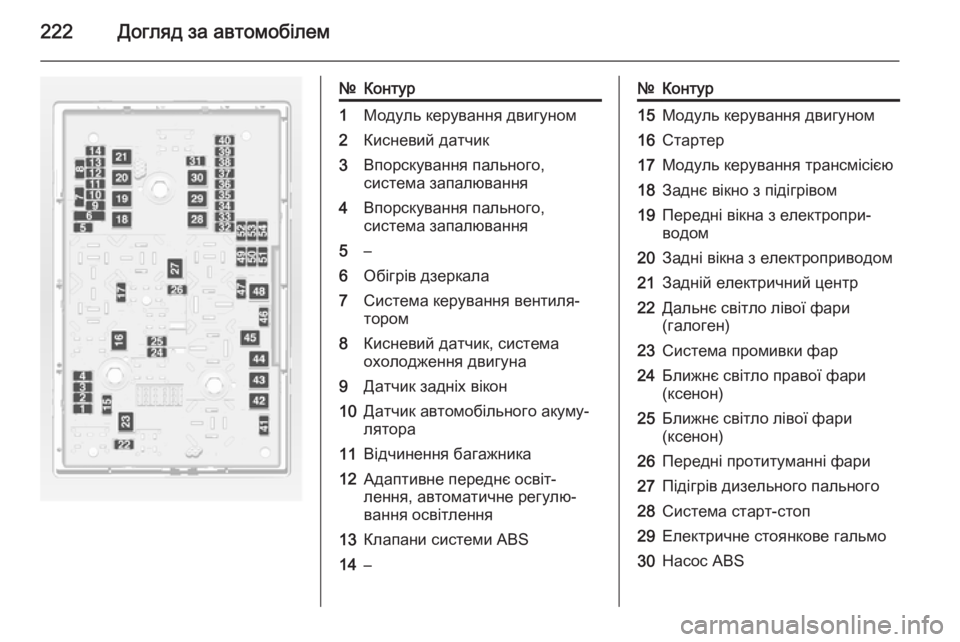

№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального,
система запалювання4Впорскування пального,
система запалювання5–6Обігрів дзеркала7Система керування вентиля‐
тором8Кисневий датчик, система
охолодження двигуна9Датчик задніх вікон10Датчик автомобільного акуму‐
лятора11Відчинення багажника12Адаптивне переднє освіт‐
лення, автоматичне регулю‐
вання освітлення13Клапани системи ABS14–№Контур15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний центр22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27Підігрів дизельного пального28Система старт-стоп29Електричне стоянкове гальмо30Насос ABS
