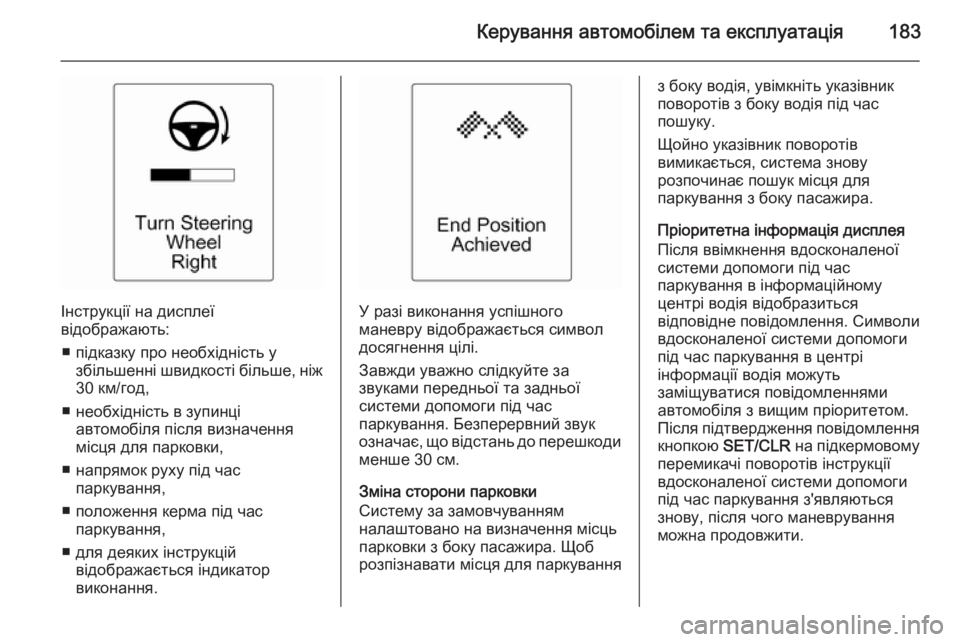

Керування автомобілем та експлуатація183
Інструкції на дисплеї
відображають:
■ підказку про необхідність у збільшенні швидкості більше, ніж30 км/год,
■ необхідність в зупинці автомобіля після визначеннямісця для парковки,
■ напрямок руху під час паркування,
■ положення керма під час паркування,
■ для деяких інструкцій відображається індикатор
виконання.У разі виконання успішного
маневру відображається символ
досягнення цілі.
Завжди уважно слідкуйте за
звуками передньої та задньої
системи допомоги під час
паркування. Безперервний звук
означає, що відстань до перешкоди
менше 30 см.
Зміна сторони парковки
Систему за замовчуванням
налаштовано на визначення місць
парковки з боку пасажира. Щоб розпізнавати місця для паркування
з боку водія, увімкніть указівник
поворотів з боку водія під час
пошуку.
Щойно указівник поворотів
вимикається, система знову
розпочинає пошук місця для
паркування з боку пасажира.
Пріоритетна інформація дисплея
Після ввімкнення вдосконаленої
системи допомоги під час
паркування в інформаційному
центрі водія відобразиться
відповідне повідомлення. Символи
вдосконаленої системи допомоги
під час паркування в центрі
інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після підтвердження повідомлення кнопкою SET/CLR на підкермовому
перемикачі поворотів інструкції
вдосконаленої системи допомоги
під час паркування з'являються
знову, після чого маневрування можна продовжити.

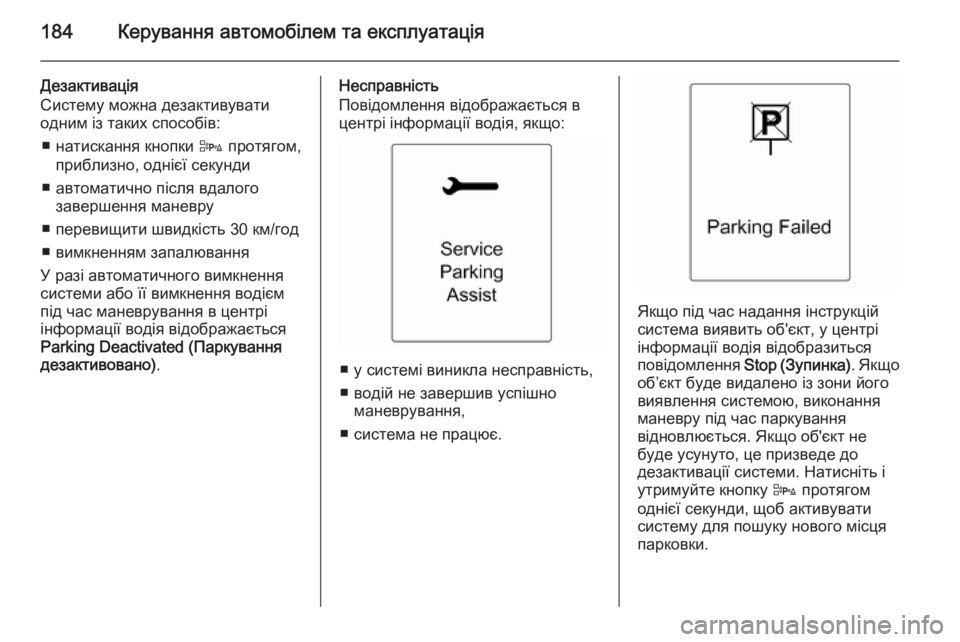

184Керування автомобілем та експлуатація
Дезактивація
Систему можна дезактивувати одним із таких способів:
■ натискання кнопки D протягом,
приблизно, однієї секунди
■ автоматично після вдалого завершення маневру
■ перевищити швидкість 30 км/год ■ вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в центрі
інформації водія відображається
Parking Deactivated (Паркування
дезактивовано) .Несправність
Повідомлення відображається в
центрі інформації водія, якщо:
■ у системі виникла несправність,
■ водій не завершив успішно маневрування,
■ система не працює.
Якщо під час надання інструкцій
система виявить об'єкт, у центрі інформації водія відобразиться
повідомлення Stop (Зупинка) . Якщо
об’єкт буде видалено із зони його
виявлення системою, виконання
маневру під час паркування
відновлюється. Якщо об'єкт не
буде усунуто, це призведе до
дезактивації системи. Натисніть і
утримуйте кнопку D протягом
однієї секунди, щоб активувати
систему для пошуку нового місця
парковки.

Керування автомобілем та експлуатація185

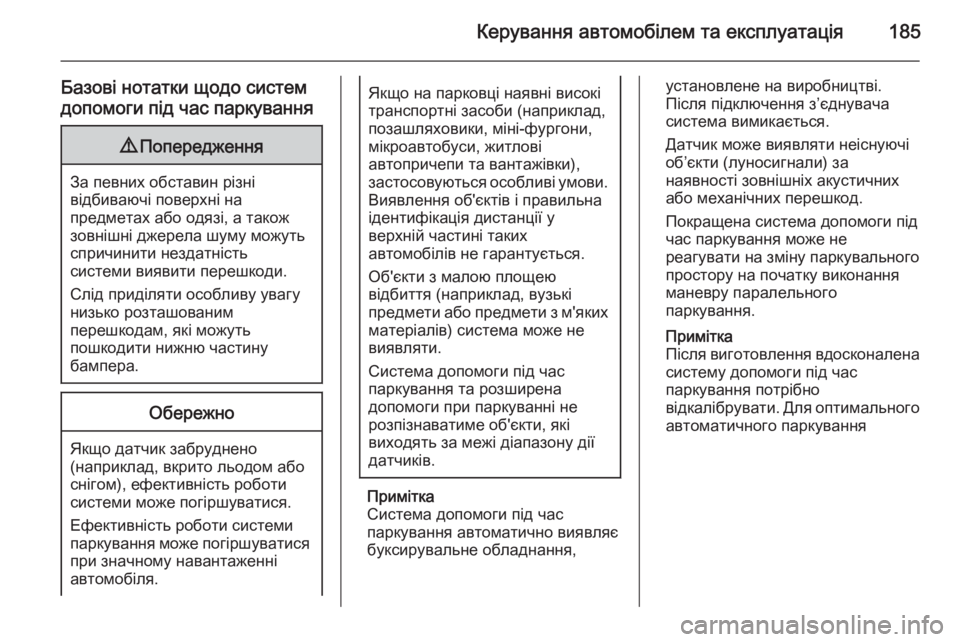

Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність роботи
системи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.
Якщо на парковці наявні високі
транспортні засоби (наприклад,
позашляховики, міні-фургони,
мікроавтобуси, житлові
автопричепи та вантажівки),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об'єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування та розширена
допомоги при паркуванні не
розпізнаватиме об'єкти, які
виходять за межі діапазону дії
датчиків.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Примітка
Після виготовлення вдосконалена систему допомоги під час
паркування потрібно
відкалібрувати. Для оптимального автоматичного паркування

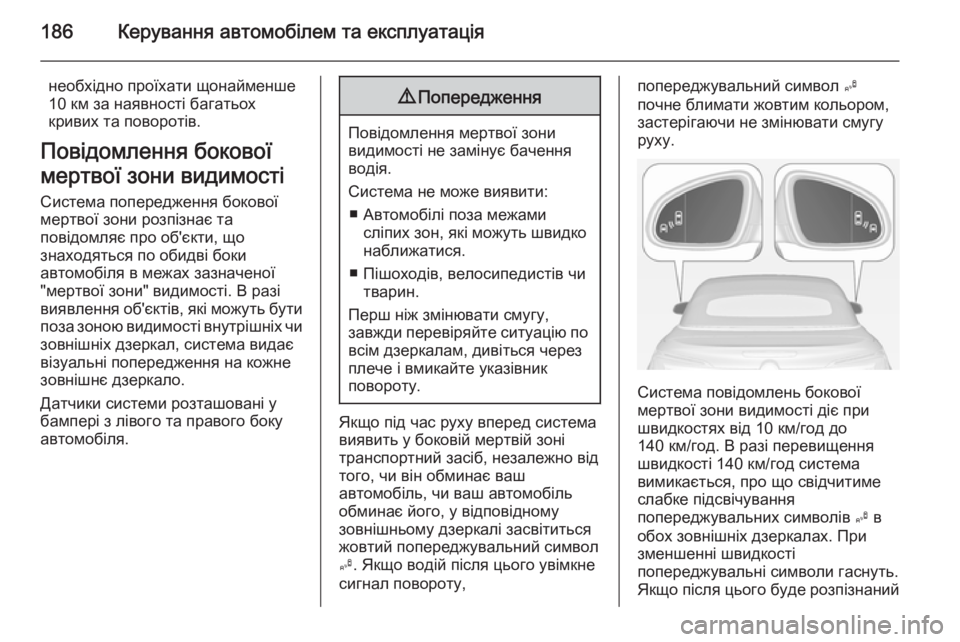

186Керування автомобілем та експлуатація
необхідно проїхати щонайменше
10 км за наявності багатьох
кривих та поворотів.
Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи
зовнішніх дзеркал, система видає
візуальні попередження на кожне
зовнішнє дзеркало.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити: ■ Автомобілі поза межами сліпих зон, які можуть швидко
наближатися.
■ Пішоходів, велосипедистів чи тварин.
Перш ніж змінювати смугу, завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
сигнал повороту,
попереджувальний символ B
почне блимати жовтим кольором,
застерігаючи не змінювати смугу
руху.
Система повідомлень бокової
мертвої зони видимості діє при
швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний

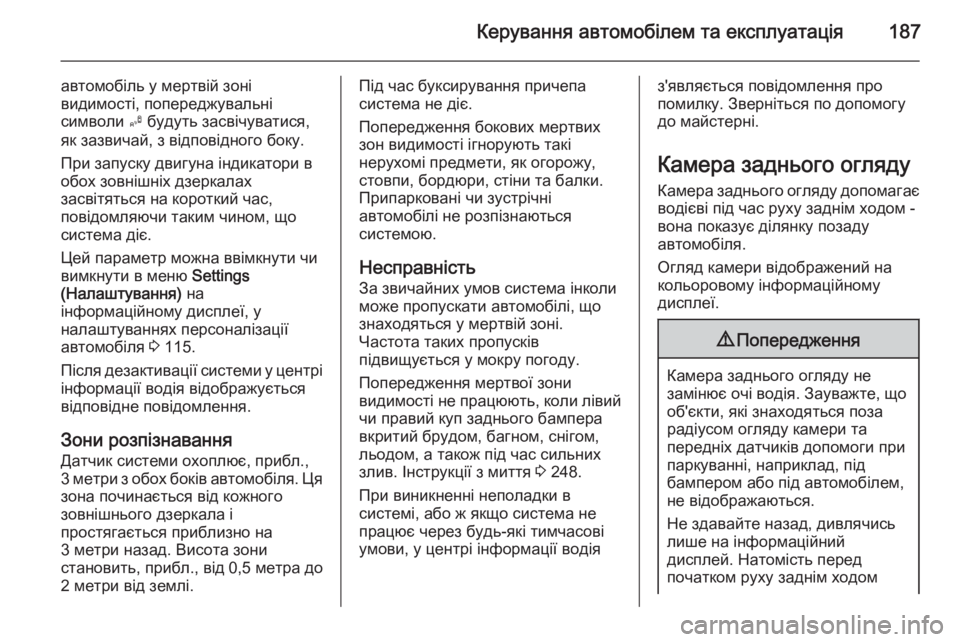

Керування автомобілем та експлуатація187
автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї, у
налаштуваннях персоналізації
автомобіля 3 115.
Після дезактивації системи у центрі інформації водія відображується
відповідне повідомлення.
Зони розпізнавання
Датчик системи охоплює, прибл.,
3 метри з обох боків автомобіля. Ця зона починається від кожного
зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить, прибл., від 0,5 метра до 2 метри від землі.Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Несправність За звичайних умов система інколиможе пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 248.
При виникненні неполадки в
системі, або ж якщо система не
працює через будь-які тимчасові
умови, у центрі інформації водіяз'являється повідомлення про
помилку. Зверніться по допомогу
до майстерні.
Камера заднього огляду Камера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
передніх датчиків допомоги при
паркуванні, наприклад, під
бампером або під автомобілем,
не відображаються.
Не здавайте назад, дивлячись
лише на інформаційний
дисплей. Натомість перед
початком руху заднім ходом

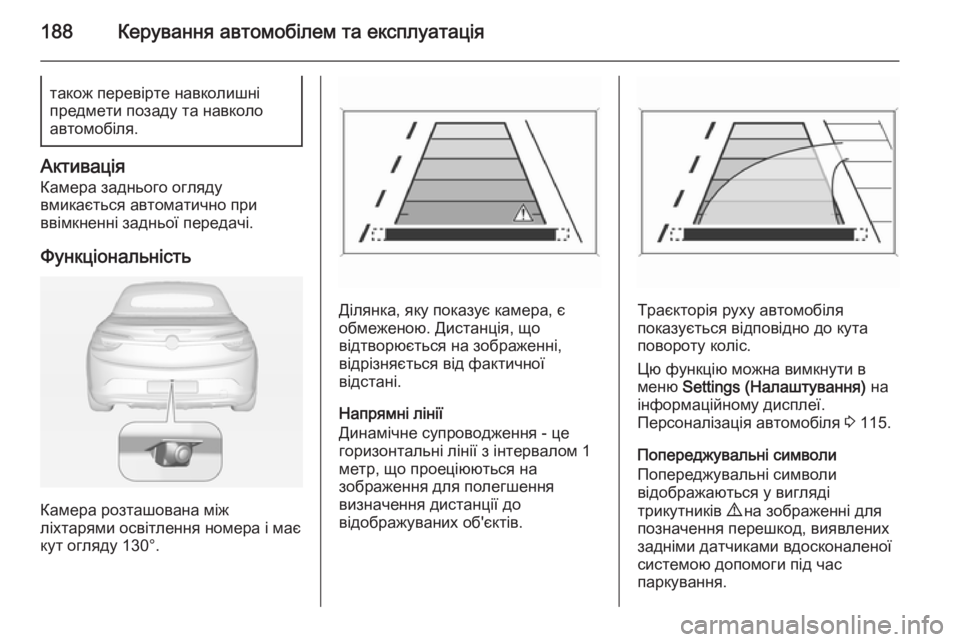

188Керування автомобілем та експлуатаціятакож перевірте навколишні
предмети позаду та навколо
автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера розташована між
ліхтарями освітлення номера і має
кут огляду 130°.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічне супроводження - це
горизонтальні лінії з інтервалом 1
метр, що проеціюються на
зображення для полегшення
визначення дистанції до
відображуваних об'єктів.Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Цю функцію можна вимкнути в
меню Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 115.
Попереджувальні символи
Попереджувальні символи
відображаються у вигляді
трикутників 9 на зображенні для
позначення перешкод, виявлених
задніми датчиками вдосконаленої
системою допомоги під час
паркування.

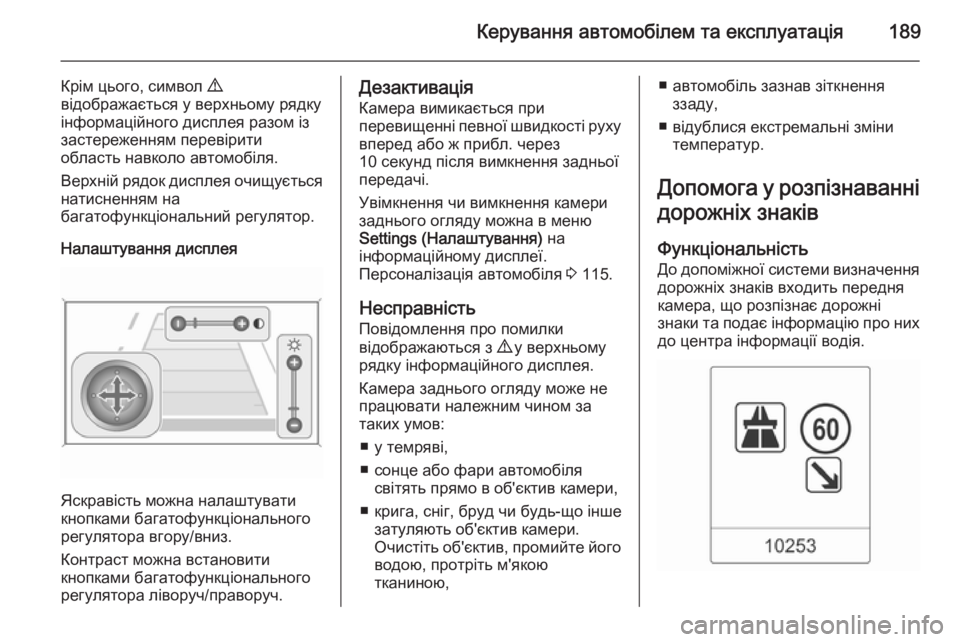

Керування автомобілем та експлуатація189
Крім цього, символ 9
відображається у верхньому рядку
інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.
Верхній рядок дисплея очищується натисненням на
багатофункціональний регулятор.
Налаштування дисплея
Яскравість можна налаштувати
кнопками багатофункціонального
регулятора вгору/вниз.
Контраст можна встановити
кнопками багатофункціонального
регулятора ліворуч/праворуч.
Дезактивація
Камера вимикається при
перевищенні певної швидкості руху вперед або ж прибл. через
10 секунд після вимкнення задньої
передачі.
Увімкнення чи вимкнення камери
заднього огляду можна в меню
Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 115.
Несправність Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати належним чином за
таких умов:
■ у темряві,
■ сонце або фари автомобіля світять прямо в об'єктив камери,
■ крига, сніг, бруд чи будь-що інше затуляють об'єктив камери.
Очистіть об'єктив, промийте його
водою, протріть м'якою
тканиною,■ автомобіль зазнав зіткнення ззаду,
■ відублися екстремальні зміни температур.
Допомога у розпізнаванні
дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, що розпізнає дорожні
знаки та подає інформацію про них до центра інформації водія.

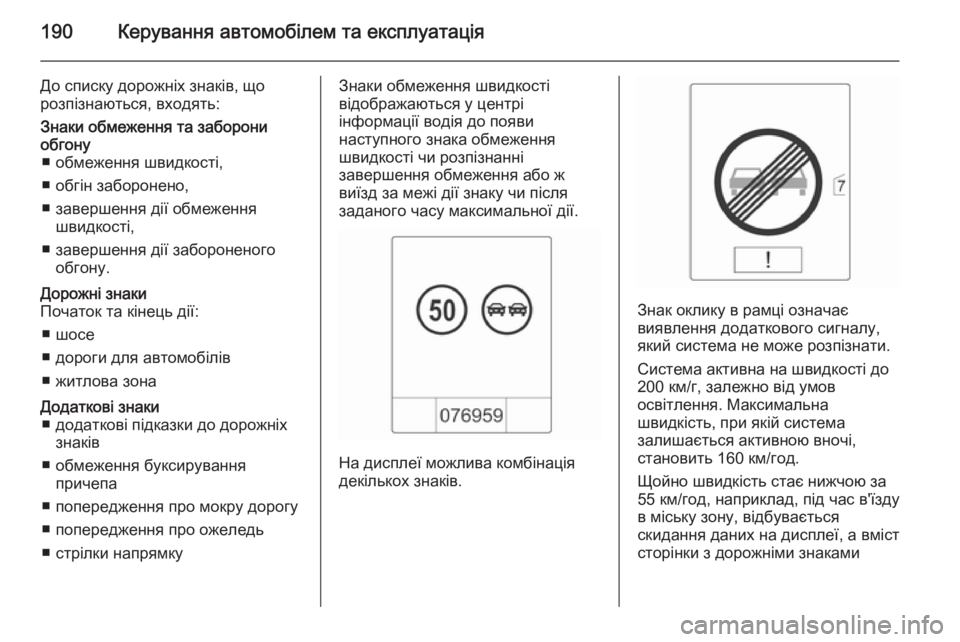

190Керування автомобілем та експлуатація
До списку дорожніх знаків, що
розпізнаються, входять:Знаки обмеження та заборони
обгону ■ обмеження швидкості,
■ обгін заборонено,
■ завершення дії обмеження швидкості,
■ завершення дії забороненого обгону.Дорожні знаки
Початок та кінець дії:
■ шосе
■ дороги для автомобілів
■ житлова зонаДодаткові знаки ■ додаткові підказки до дорожніх знаків
■ обмеження буксирування причепа
■ попередження про мокру дорогу ■ попередження про ожеледь
■ стрілки напрямкуЗнаки обмеження швидкості
відображаються у центрі
інформації водія до появи
наступного знака обмеження
швидкості чи розпізнанні
завершення обмеження або ж
виїзд за межі дії знаку чи після
заданого часу максимальної дії.
На дисплеї можлива комбінація
декількох знаків.
Знак оклику в рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість стає нижчою за
55 км/год, наприклад, під час в'їзду
в міську зону, відбувається
скидання даних на дисплеї, а вміст
сторінки з дорожніми знаками
