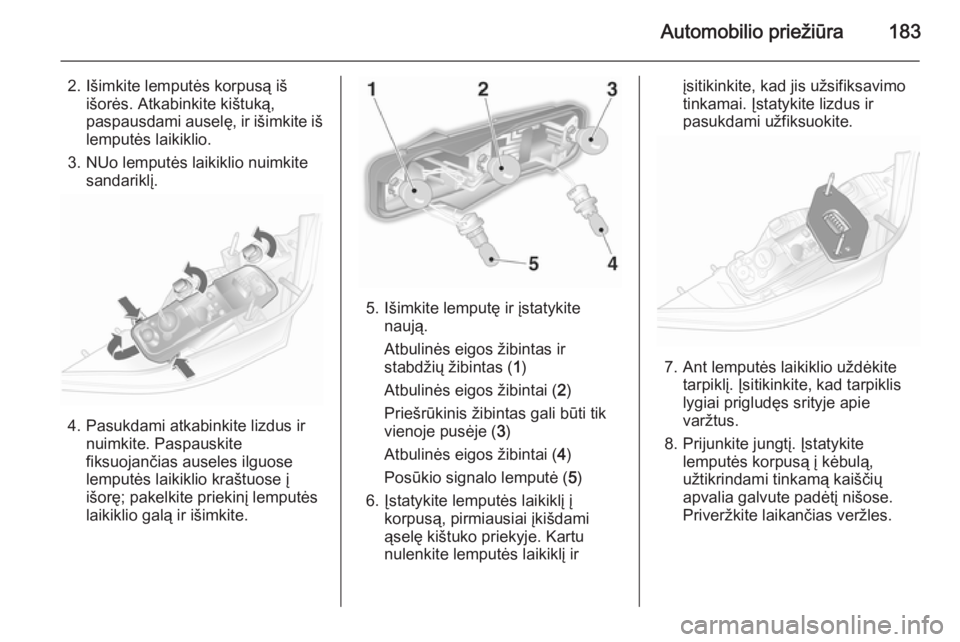

Automobilio priežiūra183
2. Išimkite lemputės korpusą išišorės. Atkabinkite kištuką,
paspausdami auselę, ir išimkite iš lemputės laikiklio.
3. NUo lemputės laikiklio nuimkite sandariklį.
4. Pasukdami atkabinkite lizdus ir nuimkite. Paspauskite
fiksuojančias auseles ilguose
lemputės laikiklio kraštuose į
išorę; pakelkite priekinį lemputės
laikiklio galą ir išimkite.
5. Išimkite lemputę ir įstatykite naują.
Atbulinės eigos žibintas ir
stabdžių žibintas ( 1)
Atbulinės eigos žibintai ( 2)
Priešrūkinis žibintas gali būti tik
vienoje pusėje ( 3)
Atbulinės eigos žibintai ( 4)
Posūkio signalo lemputė ( 5)
6. Įstatykite lemputės laikiklį į korpusą, pirmiausiai įkišdami
ąselę kištuko priekyje. Kartu
nulenkite lemputės laikiklį ir
įsitikinkite, kad jis užsifiksavimo
tinkamai. Įstatykite lizdus ir
pasukdami užfiksuokite.
7. Ant lemputės laikiklio uždėkite tarpiklį. Įsitikinkite, kad tarpiklis
lygiai prigludęs srityje apie
varžtus.
8. Prijunkite jungtį. Įstatykite lemputės korpusą į kėbulą,
užtikrindami tinkamą kaiščių
apvalia galvute padėtį nišose.
Priveržkite laikančias veržles.

184Automobilio priežiūraŠoniniai posūkio signalo
žibintai Lemputės turi būti pakeistos
dirbtuvėse.
Numerio plokštelės
apšvietimas
1. Į korpusą vertikaliai įstatykite atsuktuvą, paspauskite į šoną ir
spyruoklę atleiskite.
2. Nuimkite lemputės korpusą žemyn, stengdamiesi nenutraukti
laido.
3. Pakelkite vožtuvą ir iš lemputės laikiklio atjunkite kištuką.4. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte.
5. Išimkite lemputę iš laikiklio ir įsukite naują.
6. Lemputės laikiklį įstatykite į lemputės korpusą ir pasukite
pagal laikrodžio rodyklę.
7. Prijunkite kištuką prie lemputės laikiklio.
8. Įdėkite ir pritvirtinkite lemputės korpusą.

Automobilio priežiūra185Vidaus apšvietimas
Priekinis plafono apšvietimas, skaitymo lemputės
1. Nuimkite lęšius, juos lengvai paspauskite ir nuimkite.
2. Išsukite lemputę ir įsukite naują.
3. Uždėkite lęšius.
Galinis plafono apšvietimas ir skaitymo lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Daiktadėžės apšvietimas,
bagažinės skyriaus apšvietimas ir apšvietimas apačioje
1. Atlenkite lemputę atsuktuvu.
2. Lengvai paspauskite lemputę link spyruoklės gnybto ir ištraukite.
3. Įsukite naują lemputę.
4. Įmontuokite lemputę.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.

186Automobilio priežiūraElektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra dvi saugiklių
dėžutės: viena yra prieš bagažo
skyriaus gaubtą kairėje pusėje, o kita
variklio skyriaus kairėje pusėje
priekyje.
Atsarginius saugiklius laikykite
bagažinės skyriuje saugiklių
dėžutėje, versija B. Atidarykite gaubtą 3 190.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje
bagažinės skyriuje.

Automobilio priežiūra187
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Variklio skyriaus saugiklių
dėžutė
Į ertmę įsprauskite atsuktuvą, kiek
pavyks, ir palenkite į šoną. Atidarykite
dangtelį į viršų ir nuimkite.
Saugiklių dėžutė atlieka dvi skirtingas saugiklių funkcijas, kurios priklauso
nuo bagažinės skyriuje esančios
saugiklių dėžutės varianto, 3 190.

188Automobilio priežiūra
Saugiklių funkcijos kartu su
bagažinės skyriaus saugiklių dėžute, versija ANr.Grandinė1ABS2ABS3Klimato kontrolės sistemos
salono ventiliatorius4Salono ventiliatorius, šildymas,
oro kondicionavimo sistema5Radiatoriaus ventiliatorius6Radiatoriaus ventiliatorius7Centrinio durų užrakto sistema8Priekinio stiklo plovimo sistema,
bagažinės durys9Šildomas galinis langas, šildomi
išoriniai veidrodėliai10Diagnostinis jungiklis11PrietaisaiNr.Grandinė12Mobiliojo ryšio telefonas, infor‐
macijos ir pramogų sistema,
ekranas13Plafono apšvietimas14Priekinio stiklo valytuvas15Priekinio stiklo valytuvas16Garso signalas, ABS, stabdžių
žibintų jungiklis, oro kondiciona‐
vimo sistema17Dyzelinio kuro filtras arba oro
kondicionavimo sistema18Starteris19–20Garso signalas21Variklio elektronika22Variklio elektronika23Priekinių žibintų diapazono
reguliavimas24Degalų siurblys25–Nr.Grandinė26Variklio elektronika27Šildymas, oro kondicionavimo
sistema28–29Vairo stiprintuvas30Variklio elektronika31Galinio lango valytuvas32Stabdžių žibintų jungiklis33Priekinių žibintų diapazono
reguliavimas, žibintų jungiklis,
sankabos jungiklis, prietaisų
skydas, vairuotojo durų modulis34Valdymo blokas, vairo kolonėlės
modulis35Informacijos ir pramogų sistema36Žiebtuvėlis, priekinis elektros
lizdas

Automobilio priežiūra189
Saugiklių funkcijos kartu su
bagažinės skyriaus saugiklių dėžute, versija BNr.Grandinė1ABS2ABS3Elektroninė klimato kontrolė
naudojant vidinį ventiliatorių4Salono ventiliatorius, šildymas,
oro kondicionavimo sistema5Radiatoriaus ventiliatorius6Radiatoriaus ventiliatorius7Priekinio stiklo plovimo sistema8Garso signalas9Priekinių žibintų plovimo sistema10–11–12–13Rūko žibintai14Priekinio stiklo valytuvasNr.Grandinė15Priekinio stiklo valytuvas16Valdymo modulio elektronika,
„Open&Start“ sistema, ABS,
stabžių šviesų jungiklis,
„TwinTop“17Dyzelinio variklio pakaitinimas18Starteris19Pavarų dėžės elektronika20Oro kondicionavimo sistema21Variklio elektronika22Variklio elektronika23Prisitaikantys priekiniai žibintai,
priekinių žibintų diapazono regu‐ liavimas24Degalų siurblys25Pavarų dėžės elektronika26Variklio elektronika27Vairo stiprintuvas28Pavarų dėžės elektronika29Pavarų dėžės elektronikaNr.Grandinė30Variklio elektronika31Prisitaikantys priekiniai žibintai,
priekinių žibintų diapazono regu‐ liavimas32Stabdžių sistema, oro kondicio‐
navimo sistema, sankabos
jungiklis33Prisitaikantys priekiniai žibintai,
priekinių žibintų diapazono regu‐ liavimas, žibintų jungiklis34Valdymo blokas, vairo kolonėlės
modulis35Informacijos ir pramogų sistema36Mobiliojo ryšio telefonas, infor‐
macijos ir pramogų sistema,
ekranas

190Automobilio priežiūraSaugiklių dėžutė
bagažinėje
Saugiklių dėžutė yra už gaubto.
Priešais gaubtą nedėkite jokių daiktų.
Priklausomai nuo įrangos, yra dvi
skirtingos saugiklių dėžutės.
5 durelių hečbekas, universalas,
vienatūris Norėdami atidaryti pasukite abu
skląstelius moneta ir nulenkite dangtį.
3 durų sedanas
Norėdami atidaryti atlenkite
dangtelius į viršų.
4 durų sedanas
Norėdami atidaryti pasukite skląstelį prieš laikrodžio rodyklę ir nulenkite
dangtelį.
„TwinTop“
Norėdami atidaryti patraukite dvi
rankenėles, išimkite sąvaržas ir
atlenkite dangtelį į viršų.
A versijos saugiklių dėžutė Norėdami pakeisti saugiklį, nuimkite
atitinkamą apsauginį dangtelį.
Nr.Grandinė1Rūko žibintai2-3Lizdas bagažinės skyriuje4Atbulinės eigos žibintai5Galiniai elektra valdomi langai6Oro kondicionavimo sistema7Priekiniai elektra valdomi langai8Šildomi išoriniai veidrodėliai
