Vožnja i rukovanje159
Smještaj kuke za vuču
U limuzinama, kuka za vuču nalazi seu vrećici, vezanoj trakom na kutiju za
teret u prtljažniku. U karavanima,
kuka za vuču vezana je trakom u
spremištu rezervnog kotača u
prtljažniku.
Postavljanje kuke za vuču
Preklopite priključak. Uklonite čep s
provrta za kuku i spremite ga u
prtljažnik.
Provjera zategnutosti motke kuke
■ Crvena oznaka na kotačiću mora biti usmjerena prema bijeloj oznacina motki kuke.
■ Zračnost između kotačića i motke kuke mora biti približno 4 milimetra .
■ Ključ mora biti u položaju c ( 1).
U suprotnom, motka kuke se mora
zategnuti prije umetanja:
■ Otključajte motku kuke zakretanjem ključa u položaj c ( 1).

160Vožnja i rukovanje
■ Povucite kotačić prema van izakrenite do kraja u smjeru kazaljkina satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.
9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e ( 2) Uklonite ključ i
zatvorite zaštitni poklopac.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
■ Zelena oznaka na kotačiću mora biti usmjerena prema bijeloj oznaci
na motki kuke.
■ Između zakretne ručke i motke kuke ne smije biti zračnosti.

Vožnja i rukovanje161
■ Motka kuke mora biti učvršćena uotvoru.
■ Motka kuke mora biti zaključana i ključ izvađen.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c ( 1) za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite
priključak.
Pomoć za stabilnost
prikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane.
Pomoć za stabilnost prikolice (TSA) je funkcija elektroničkog programa
stabilnosti (ESP® Plus
) 3 150.

162Njega vozilaNjega vozilaOpće napomene........................162
Provjere vozila ........................... 163
Zamjena žarulje .........................169
Električni sustav .........................184
Alat vozila .................................. 190
Kotači i gume ............................. 191
Pokretanje kablovima ................203
Vuča ........................................... 205
Njega izgleda ............................. 207Opće napomene
Dodatna oprema i izmjene
na vozilu
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve izmjene na
električnim sustavima, npr. promjene
elektroničkih kontrolnih jedinica (chip
tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijeme
Ako će se vozilo parkirati na nekoliko
mjeseci najprije je potrebno obaviti
sljedeće:
■ Operite i konzervirajte vozilo voskom.
■ Provjerite vosak u prostoru motoru i na podvozju.
■ Očistite i zaštitite gumene brtve.
■ Spremnik za gorivo napunite do kraja.
■ Zamijenite ulje motora.
■ Ispustite tekućinu za pranje iz spremnika.
■ Provjerite antifriz u rashladnom sredstvu.
■ Podesite tlak u gumi na vrijednost navedenu za puno opterećenje.
■ Parkirajte vozilo u suhom i dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za vožnju
unatrag ili postavite polugu
mjenjača u P. Spriječite gibanje
vozila.

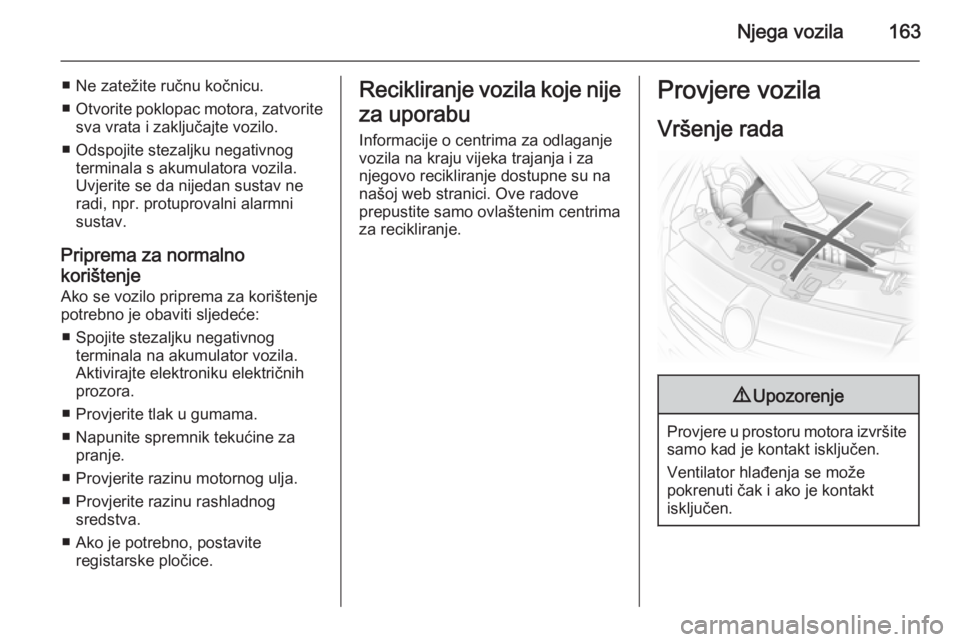

Njega vozila163
■ Ne zatežite ručnu kočnicu.
■ Otvorite poklopac motora, zatvorite
sva vrata i zaključajte vozilo.
■ Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, npr. protuprovalni alarmnisustav.
Priprema za normalno
korištenje Ako se vozilo priprema za korištenje
potrebno je obaviti sljedeće:
■ Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
■ Provjerite tlak u gumama.
■ Napunite spremnik tekućine za pranje.
■ Provjerite razinu motornog ulja.
■ Provjerite razinu rashladnog sredstva.
■ Ako je potrebno, postavite registarske pločice.Recikliranje vozila koje nije
za uporabu Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web stranici. Ove radove
prepustite samo ovlaštenim centrima
za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.

164Njega vozila9Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Da bi se lakše raspoznali, žuto su
obojani: poklopac za nadolijevanje
ulja motora, sredstva za hlađenje, tekućine za pranje kao i drška šipke
za kontrolu razine ulja.
Poklopac motora Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.
Podignite sigurnosnu kopču gore i
otvorite poklopac motora.
Dovod zraka 3 134.
Učvrstite potpornu šipku poklopca
motora.
Zatvaranje Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite da padne u svoju bravu. Provjerite da je
poklopac motora učvršćen.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora. Uvjerite se da se
koristi ulje odgovarajućih
specifikacija. Preporučene tekućine i sredstva za podmazivanje 3 211.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje 5 minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
motornog ulja.
Umetnite šipku do ograničenja na
ručki i napravite pola okretaja.

Njega vozila165
Ovisno o izvedbi motora koriste se
različite šipke.Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Razina motornog ulja ne smije prijeći oznaku MAX na šipci.Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Količine 3 227.
Postavite čep i zategnite ga.
Rashladno sredstvo
motora Rashladno sredstvo pruža zaštitu od
smrzavanja do približno -28 °C.
Oprez
Koristite samo odobreni antifriz.

166Njega vozila
Razina rashladnog sredstvaOprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.
Kada je sustav hlađenja hladan,
razina rashladnog sredstva treba biti
iznad oznake KALT/COLD. Nadolijte
ako je razina niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Nadolijte antifriz. U slučaju da nemate
antifriza, nadopunite sustav čistom ili
destiliranom vodom. Čvrsto zategnite čep. Koncentraciju antifriza provjerite
i obratite se radionici radi popravljanja
uzroka gubitka rashladnog sredstva.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
količinom tekućine za pranje koja
sadrži sredstvo protiv smrzavanja.
Kočnice Zvuk cviljenja označava da su kočne
obloge na minimalnoj debljini. Moguć je nastavak vožnje ali kočne oblogezamijenite što je prije moguće.
Nakon ugradnje novih kočnih obloga,
ne kočite nepotrebno jako tijekom
nekoliko prvih vožnji.
Tekućina za kočnice9 Upozorenje
Tekućina za kočnice je otrovna i
korozivna. Izbjegavajte kontakt s očima, kožom, tkaninama i
obojanim površinama.
