2014 FIAT DUCATO Instrukcja obsługi (in Polish)

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCHJeśli chodzi o typ żarówki i odnośną
moc, patrz poprzednia sekcja
„Wymiana żarówki”.
ZESPOŁY OPTYCZNE
PRZEDNIE
W zespole optycznym przednim
znajdują się żarówki świateł
pozycyjnych i świateł DRL (gdzie nie
przewidziano rozwiązania typu LED),
mijania, drogowych i kierunkowskazów.
Wymiana żarówki powinna być
przeprowadzana na wymontowanym
reflektorze umieszczonym na stole
warsztatowym.
Aby wymontować reflektor, należy:
❒otworzyć pokrywę komory silnika,
wykonując procedurę opisaną w
sekcji „Komora silnika” rozdziału
„Poznawanie samochodu”;
❒odłączyć złącze elektryczne A rys.
198 reflektora;
❒odkręcić śruby B rys. 199 mocujące
reflektor do nadwozia, odłączyć
reflektor od jego gniazda, w części
dolnej, jak pokazano na rys. 199
i wyjąć reflektor, kładąc go następnie
na stole warsztatowym;❒postępować zgodnie z poniższym
opisem, aby wymienić odnośne
żarówki;
❒po dokonaniu wymiany zamontować
reflektor na miejscu, mocując go
śrubami mocującymi B rys. 199;
❒podłączyć złącze elektryczne A rys.
198 reflektora.
Rozmieszczenie żarówek w zespole
optycznym jest następujące rys. 200:A światła kierunkowskazów
B światła mijania
C światła drogowe
D światła pozycyjne/do jazdy dziennej
E światła pozycyjne/DRL typu LED (jako
alternatywa do D)
Aby wymienić żarówkę świateł
drogowych, należy wyjąć gumową
zaślepkę C rys. 201.
Aby wymienić żarówkę świateł mijania,
należy wyjąć gumową zaślepkę B
rys. 201.
Aby wymienić żarówkę
kierunkowskazów i świateł
pozycyjnych/DRL (gdy nie przewidziano
świateł typu LED), należy wyjąć
gumową zaślepkę A rys. 201.
198
F1A0337
199
F1A0338
200
F1A0313
221
10-3-2014 11:33 Pagina 221

Po wymianie należy zamocować
poprawnie zaślepki gumowe,
upewniając się, że są one prawidłowo
zablokowane.
ŚWIATŁA POZYCYJNE /
ŚWIATŁA DO JAZDY
DZIENNEJ (LED)
Są to światła typu diodowego (LED). W
celu dokonania ich wymiany należy
zwrócić się do ASO Fiata.
ŚWIATŁA POZYCYJNE /
ŚWIATŁA DO JAZDY
DZIENNEJ
W celu dokonania wymiany żarówki
należy:
❒zdjąć gumową pokrywę ochronną A
rys. 201;
❒obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawą
żarówki B rys. 202;❒wyjąć żarówkę poprzez pociągnięcie i
wymienić ją;
❒wyjąć żarówkę, wciskając ją lekko i
obracając nią w lewo („złącze
bagnetowe”);
❒zamontować na miejsce oprawę
żarówki B, obracając nią zgodnie
z ruchem wskazówek zegara i
sprawdzając, czy została
odpowiednio zablokowana;
❒zamontować na miejsce pokrywę
ochronną A rys. 201.
ŚWIATŁA DROGOWE
W celu dokonania wymiany żarówki
należy:
❒zdjąć gumową pokrywę ochronną C
rys. 201;
❒wyczepić oprawę żarówki A rys. 203
z zaczepów bocznych B i wyjąć ją;❒rozłączyć konektor elektryczny;
❒zamontować nową żarówkę,
wkładając występ metalowy w
oprawie żarówki w wycięcie
w reflektorze, a następnie dociskając,
aby umocować ją w zaczepach
bocznych;
❒podłączyć z powrotem złącze
elektryczne;
❒zamontować na miejsce pokrywę
ochronną C rys. 201.
ŚWIATŁA MIJANIA
Ze zwykłymi żarówkami
W celu dokonania wymiany żarówki
należy:
❒zdjąć gumową pokrywę ochronną B
rys. 201;201
F1A0314
202
F1A0386
203
F1A0315
222
W RAZIE AWARII
10-3-2014 11:33 Pagina 222

❒wyczepić oprawę żarówki A rys. 204
z zaczepów bocznych B i wyjąć ją;
❒rozłączyć konektor elektryczny;
❒zamontować nową żarówkę,
wkładając występ metalowy w
oprawie żarówki w wycięcie
w reflektorze, a następnie dociskając,
aby umocować ją w zaczepach
bocznych;
❒podłączyć z powrotem złącze
elektryczne;
❒zamontować na miejsce pokrywę
ochronną B rys. 201.
KIERUNKOWSKAZY
W celu dokonania wymiany żarówki
należy:
❒zdjąć gumową pokrywę ochronną A
rys. 201;❒obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawą
żarówki B rys. 205;
❒wyjąć żarówkę poprzez pociągnięcie i
wymienić ją;
❒wyjąć żarówkę, wciskając ją lekko i
obracając nią w lewo („złącze
bagnetowe”);
❒zamontować na miejsce oprawę
żarówki B, obracając nią zgodnie
z ruchem wskazówek zegara i
sprawdzając, czy została
odpowiednio zablokowana;
❒zamontować na miejsce pokrywę
ochronną A rys. 201.Boczne
W celu dokonania wymiany żarówki
należy rys. 206:
❒przesunąć ręcznie lusterko, aby
uzyskać dostęp do dwóch śrub
mocujących A;
❒za pomocą śrubokręta krzyżakowego
z wyposażenia odkręcić śruby i wyjąć
lampę, uwalniając ją z zaczepów;
❒wykręcić, trzymając za bańkę i
wymienić żarówkę B, obracając nią w
kierunku przeciwnym do ruchu
wskazówek zegara.204
F1A0316
205
F1A0317
206
F1A0195
223
10-3-2014 11:33 Pagina 223

PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę świateł
przeciwmgłowych przednich, należy:
❒skręcić całkowicie kołem do
wewnątrz;
❒odkręcić śrubę A i zdjąć nakładkę B
rys. 207;
❒posłużyć się sprężyną C rys. 208 i
odłączyć konektor elektryczny D;
❒obrócić i wymontować oprawę
żarówki E;
❒wyjąc żarówkę i wymienić ją;
❒zamontować nową żarówkę i
wykonać procedurę odwrotną do
opisanej powyżej.ZESPOŁY OPTYCZNE
TYLNE
Rozmieszczenie żarówek w zespole
optycznym jest następujące rys. 209:
A światła stop/pozycyjne
B światło pozycyjne
C kierunkowskazy
D światła cofania
E tylne światła przeciwmgłoweW celu dokonania wymiany żarówki
należy rys. 210, rys. 211:
❒otworzyć drzwi tylne skrzydłowe
❒odkręcić 7 śrub A mocujących
plastikową pokrywę;
❒odkręcić dwie śruby mocujące B;
❒wysunąć zespół na zewnątrz i
odłączyć konektor elektryczny;207
F1A0361
208
F1A0362
209
F1A0318
210
F1A0319
224
W RAZIE AWARII
10-3-2014 11:33 Pagina 224

❒odkręcić śruby C za pomocą
śrubokręta na wyposażeniu i wyjąć
oprawę żarówek;
❒wyjąć żarówkę do wymiany D, E, F,
wciskając ją lekko i obracając nią w
lewo (mocowanie „bagnetowe”), a
następnie wymienić; wyjąć żarówkę
G, H poprzez pociągnięcie na
zewnątrz;
❒zamontować oprawę żarówek i
wkręcić śruby C;❒podłączyć konektor elektryczny B,
ustawić prawidłowo zespół w
nadwoziu w samochodzie, a
następnie wkręcić śruby mocujące B;
❒zamontować na miejsce plastikową
pokrywę, mocując ją 7 śrubami
mocującymi A.W przypadku wersji
Kabina ze skrzynią i
Kabina:
Odkręcić cztery śruby H rys. 212 i
wymienić żarówki:
I żarówka światła przeciwmgłowego
L żarówka światła cofania
M żarówka światła pozycyjnego
N żarówka światła stop
O żarówka światła kierunkowskazu.211
F1A0320
212
F1A0200
225
10-3-2014 11:33 Pagina 225

3. ŚWIATŁO STOP
W celu dokonania wymiany żarówki
należy:
❒odkręcić dwie śruby mocujące A rys.
213;
❒wyjąć zespół oprawy lampy;
❒ściskając zaczepy B rys. 214, wyjąć
oprawę żarówki;❒wyjąć żarówkę montowaną na wcisk i
wymienić ją.
PODŚWIETLENIE
TABLICY
REJESTRACYJNEJ
W celu dokonania wymiany żarówki
należy:
❒nacisnąć w punkcie pokazanym
strzałką i wyjąć zespół oprawy lampy
A rys. 215;
❒wymienić żarówkę po odłączeniu jej
od bocznych styków, sprawdzając,
czy nowa żarówka została
prawidłowo zamocowana pomiędzy
tymi stykami;
❒zamontować zespół oprawy lampy
mocowany na wcisk.BOCZNE ŚWIATŁA
POZYCYJNE
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówki
należy:
❒w przypadku najdłuższej wersji
furgonu:
– odkręcić dwie śruby mocujące C rys.
216 i wyjąć lampę;
– wyjąć oprawę żarówki D,
umieszczoną po stronie tylnej lampy,
obracając nią o 1/4 obrotu;
– wyjąć żarówkę montowaną na wcisk i
wymienić ją.
❒w przypadku nadwozi
kabinowych ze skrzynią:
– wyjąć oprawę żarówki, umieszczoną
po stronie tylnej lampy, obracając nią
o 1/4 obrotu;213
F1A0204
214
F1A0205
215
F1A0206
216
F1A0207
226
W RAZIE AWARII
10-3-2014 11:33 Pagina 226

– wyjąć żarówkę montowaną na wcisk i
wymienić ją.
WYMIANA ŻARÓWKI
ŚWIATEŁ
WEWNĘTRZNYCHJeśli chodzi o typ żarówki i odnośną
moc, należy zapoznać się z sekcją
„Wymiana żarówki”.
PRZEDNIA LAMPA
SUFITOWA
Aby wymienić żarówkę, należy:
❒podważyć w punkcie wskazanym
strzałką i zdjąć lampę A rys. 217;
❒otworzyć pokrywę zabezpieczającą B
rys. 218;
❒wymienić żarówkę C rys. 218 po
odłączeniu jej od bocznych styków,
sprawdzając, czy nowa żarówka jest
prawidłowo zamocowana pomiędzy
tymi stykami;
❒zamknąć pokrywę B rys. 218 i
zamontować lampę A rys. 217 w
odpowiednim gnieździe, upewniając
się o właściwym zablokowaniu.

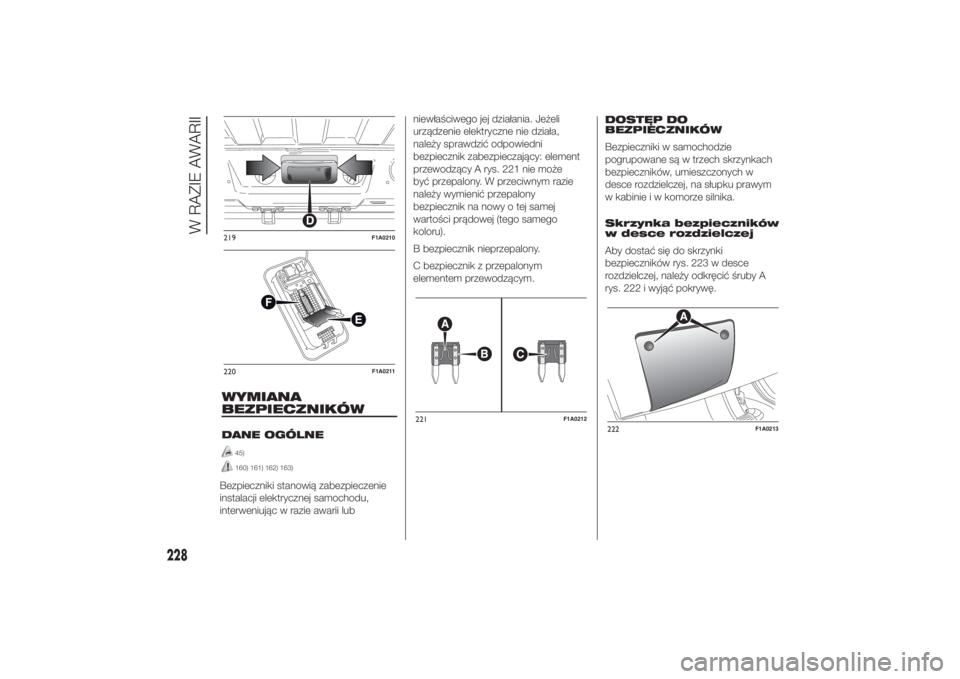

TYLNA LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❒nacisnąć w punktach pokazanych
strzałkami i wyjąć lampę D rys. 219;
❒otworzyć pokrywę zabezpieczającą E
rys. 220;❒wymienić żarówkę F rys. 220 po
odłączeniu jej od bocznych styków,
sprawdzając, czy nowa żarówka
została prawidłowo zamocowana
pomiędzy tymi stykami;
❒zamknąć pokrywę E rys. 220 i
zamontować lampę D rys. 219 w
odpowiednim gnieździe, sprawdzając
zablokowanie.
217
F1A0208
218
F1A0209
227
10-3-2014 11:33 Pagina 227

WYMIANA
BEZPIECZNIKÓWDANE OGÓLNE
45)160) 161) 162) 163)
Bezpieczniki stanowią zabezpieczenie
instalacji elektrycznej samochodu,
interweniując w razie awarii lubniewłaściwego jej działania. Jeżeli
urządzenie elektryczne nie działa,
należy sprawdzić odpowiedni
bezpiecznik zabezpieczający: element
przewodzący A rys. 221 nie może
być przepalony. W przeciwnym razie
należy wymienić przepalony
bezpiecznik na nowy o tej samej
wartości prądowej (tego samego
koloru).
B bezpiecznik nieprzepalony.
C bezpiecznik z przepalonym
elementem przewodzącym.DOSTĘP DO
BEZPIECZNIKÓW
Bezpieczniki w samochodzie
pogrupowane są w trzech skrzynkach
bezpieczników, umieszczonych w
desce rozdzielczej, na słupku prawym
w kabinie i w komorze silnika.
Skrzynka bezpieczników
w desce rozdzielczej
Aby dostać się do skrzynki
bezpieczników rys. 223 w desce
rozdzielczej, należy odkręcić śruby A
rys. 222 i wyjąć pokrywę.219
F1A0210
220
F1A0211
221
F1A0212
222
F1A0213
228
