2014 FIAT DUCATO BASE CAMPER Manual de Empleo y Cuidado (in Spanish)

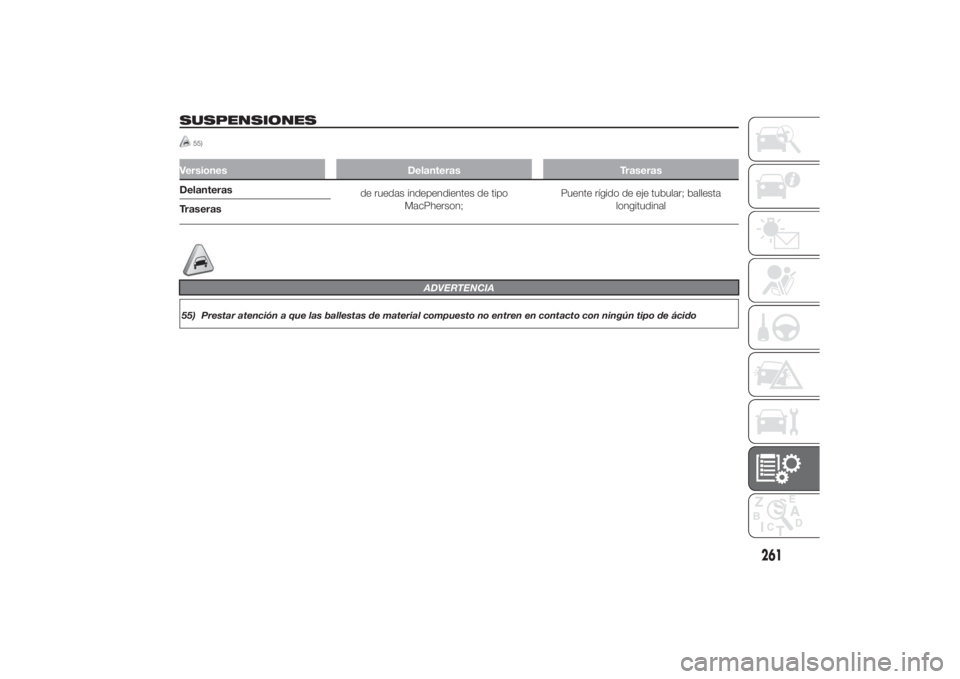

SUSPENSIONES
55)
Versiones Delanteras TraserasDelanteras
de ruedas independientes de tipo
MacPherson;Puente rígido de eje tubular; ballesta
longitudinal
Traseras
ADVERTENCIA
55) Prestar atención a que las ballestas de material compuesto no entren en contacto con ningún tipo de ácido
261

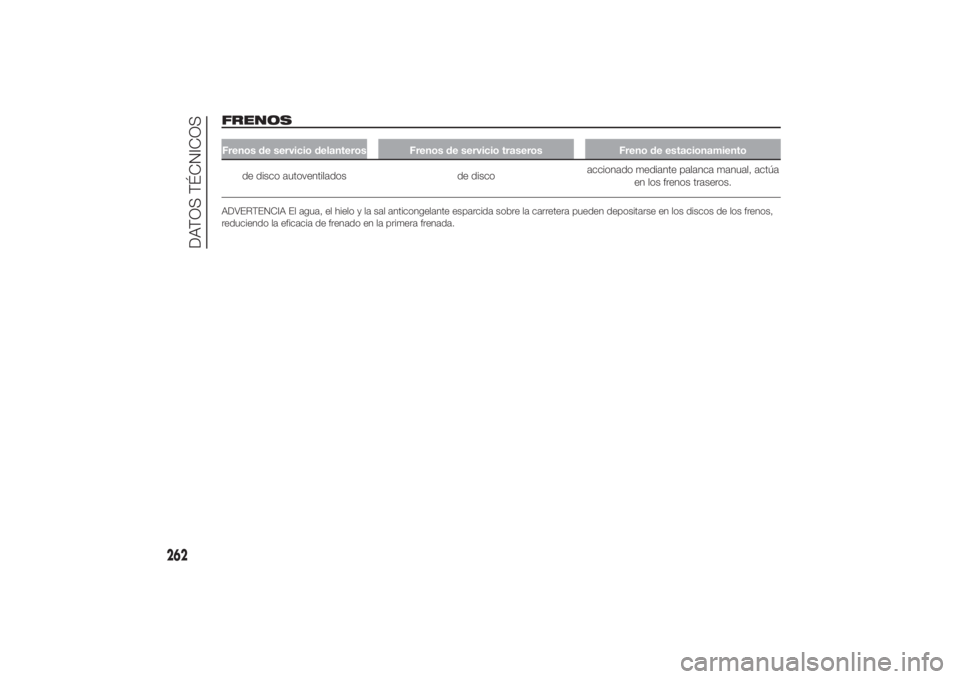

FRENOSFrenos de servicio delanteros Frenos de servicio traseros Freno de estacionamiento
de disco autoventilados de discoaccionado mediante palanca manual, actúa
en los frenos traseros.
ADVERTENCIA El agua, el hielo y la sal anticongelante esparcida sobre la carretera pueden depositarse en los discos de los frenos,
reduciendo la eficacia de frenado en la primera frenada.
262
DATOS TÉCNICOS

DIRECCIÓNVersiones Diámetro de giro entre aceras (m) TipoBatalla corta11,41
de piñón y cremallera con dirección asistida
hidráulica Batalla media12,81
Batalla media larga13,89
Batalla larga14,43
263

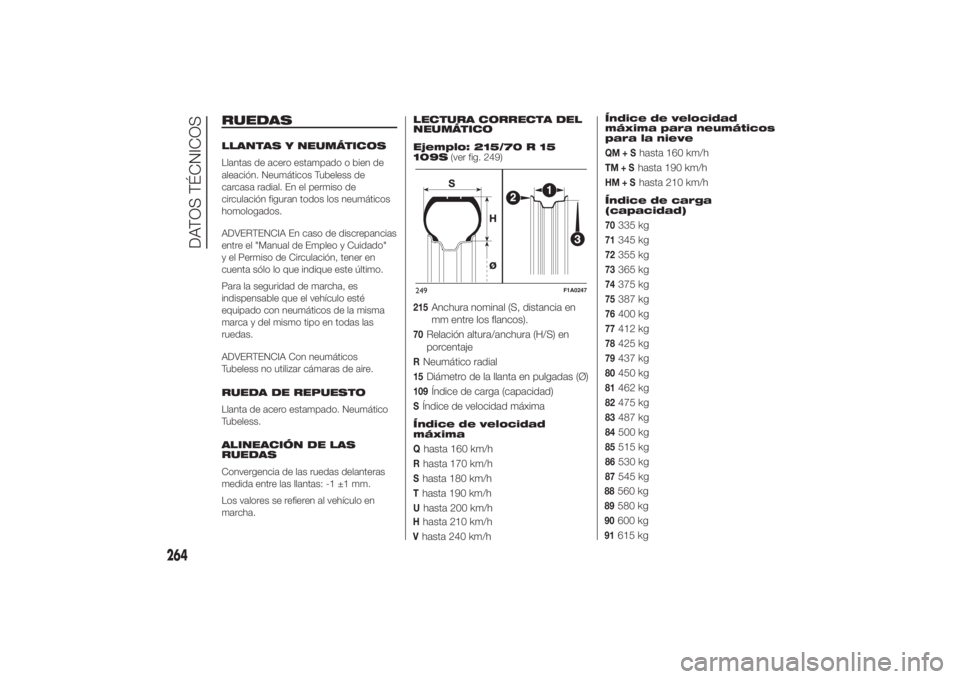

RUEDASLLANTAS Y NEUMÁTICOS
Llantas de acero estampado o bien de
aleación. Neumáticos Tubeless de
carcasa radial. En el permiso de
circulación figuran todos los neumáticos
homologados.
ADVERTENCIA En caso de discrepancias
entre el "Manual de Empleo y Cuidado"
y el Permiso de Circulación, tener en
cuenta sólo lo que indique este último.
Para la seguridad de marcha, es
indispensable que el vehículo esté
equipado con neumáticos de la misma
marca y del mismo tipo en todas las
ruedas.
ADVERTENCIA Con neumáticos
Tubeless no utilizar cámaras de aire.
RUEDA DE REPUESTO
Llanta de acero estampado. Neumático
Tubeless.
ALINEACIÓN DE LAS
RUEDAS
Convergencia de las ruedas delanteras
medida entre las llantas: -1 ±1 mm.
Los valores se refieren al vehículo en
marcha.LECTURA CORRECTA DEL
NEUMÁTICO
Ejemplo: 215/70 R 15
109S(ver fig. 249)
215
Anchura nominal (S, distancia en
mm entre los flancos).
70
Relación altura/anchura (H/S) en
porcentaje
RNeumático radial15
Diámetro de la llanta en pulgadas (Ø)
109
Índice de carga (capacidad)
SÍndice de velocidad máximaÍndice de velocidad
máximaQhasta 160 km/hRhasta 170 km/hShasta 180 km/hThasta 190 km/hUhasta 200 km/hHhasta 210 km/hVhasta 240 km/h
Índice de velocidad
máxima para neumáticos
para la nieveQM+S
hasta 160 km/h
TM+S
hasta 190 km/h
HM+S
hasta 210 km/h
Índice de carga
(capacidad)70
335 kg
71
345 kg
72
355 kg
73
365 kg
74
375 kg
75
387 kg
76
400 kg
77
412 kg
78
425 kg
79
437 kg
80
450 kg
81
462 kg
82
475 kg
83
487 kg
84
500 kg
85
515 kg
86
530 kg
87
545 kg
249
F1A0247
264
DATOS TÉCNICOS
88
560 kg
89
580 kg
90
600 kg
91
615 kg

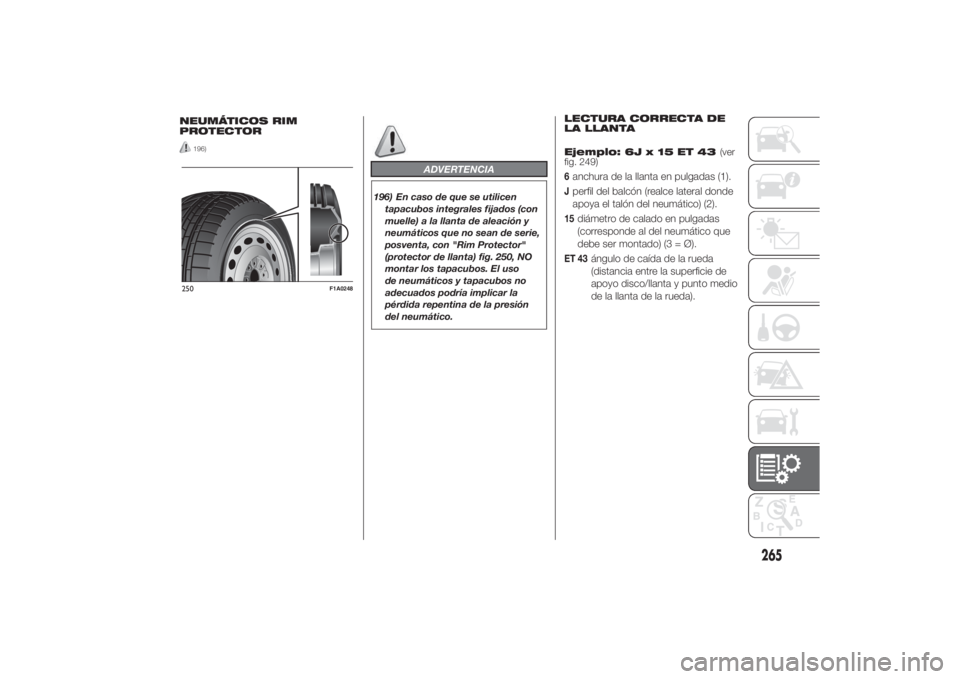

NEUMÁTICOS RIM
PROTECTOR
196)
ADVERTENCIA
196) En caso de que se utilicen
tapacubos integrales fijados (con
muelle) a la llanta de aleación y
neumáticos que no sean de serie,
posventa, con "Rim Protector"
(protector de llanta) fig. 250, NO
montar los tapacubos. El uso
de neumáticos y tapacubos no
adecuados podría implicar la
pérdida repentina de la presión
del neumático.
LECTURA CORRECTA DE
LA LLANTA
Ejemplo: 6J x 15 ET 43(ver
fig. 249)6anchura de la llanta en pulgadas (1).Jperfil del balcón (realce lateral donde
apoya el talón del neumático) (2).15
diámetro de calado en pulgadas
(corresponde al del neumático que
debe ser montado) (3 = Ø).
ET 43
ángulo de caída de la rueda
(distancia entre la superficie de
apoyo disco/llanta y punto medio
de la llanta de la rueda).
250
F1A0248
265

LLANTAS Y NEUMÁTICOS DE SERIE
Versiones Llantas Neumáticos en dotación
Ducato (excepto tiempo
libre)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (tiempo libre)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (excepto
tiempo libre)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (tiempo
libre)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R(*) Para versiones/países donde esté previsto, teniendo siempre en cuenta la velocidad máxima del vehículo.
.
Si se utilizan neumáticos de invierno M+S con índice de velocidad inferior a "S" para ruedas de 15 pulgadas y a "R" para ruedas de
16 pulgadas, debe respetarse la velocidad máxima del vehículo de acuerdo con la siguiente tabla: índice de velocidad máx.
ADVERTENCIA Utilizar sólo los neumáticos que se indican en el permiso de circulación del vehículo.
En caso de utilizar neumáticos clase C en el vehículo Camping, es obligatorio usar ruedas con válvula de inflado de metal. En caso
de sustitución se recomienda utilizar siempre neumáticos de tipo Camping.
266
DATOS TÉCNICOS

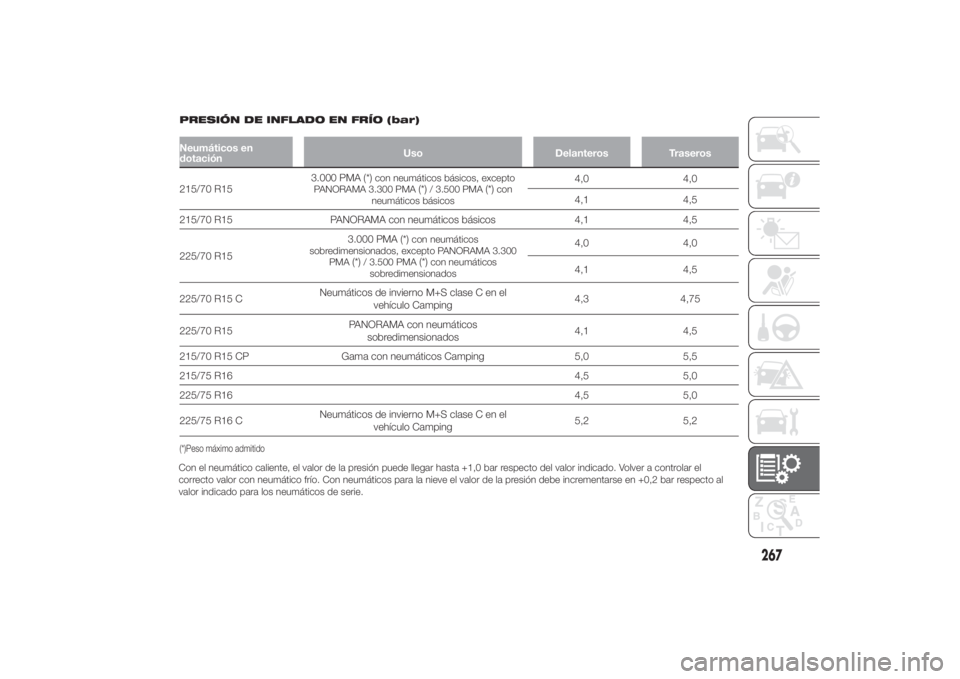

PRESIÓN DE INFLADO EN FRÍO (bar)Neumáticos en
dotaciónUso Delanteros Traseros215/70 R153.000 PMA (*)
con neumáticos básicos, excepto
PANORAMA 3.300 PMA
(*)/ 3.500 PMA
(*)con
neumáticos básicos
4,0 4,0
4,1 4,5
215/70 R15 PANORAMA con neumáticos básicos 4,1 4,5
225/70 R153.000 PMA (*)
con neumáticos
sobredimensionados, excepto PANORAMA 3.300
PMA
(*)/ 3.500 PMA
(*)con neumáticos
sobredimensionados
4,0 4,0
4,1 4,5
225/70 R15 CNeumáticos de invierno M+S clase C en el
vehículo Camping4,3 4,75
225/70 R15PANORAMA con neumáticos
sobredimensionados4,1 4,5
215/70 R15 CP Gama con neumáticos Camping 5,0 5,5
215/75 R164,5 5,0
225/75 R164,5 5,0
225/75 R16 CNeumáticos de invierno M+S clase C en el
vehículo Camping5,2 5,2
(*)Peso máximo admitido
267
Con el neumático caliente, el valor de la presión puede llegar hasta +1,0 bar respecto del valor indicado. Volver a controlar el
correcto valor con neumático frío. Con neumáticos para la nieve el valor de la presión debe incrementarse en +0,2 bar respecto al
valor indicado para los neumáticos de serie.

Con el neumático caliente, el valor de la presión puede llegar hasta +1,0 bar respecto del valor indicado. Volver a controlar el
correcto valor con neumático frío. Con neumáticos para la nieve el valor de la presión debe incrementarse en +0,2 bar respecto al
valor indicado para los neumáticos de serie.
268
DATOS TÉCNICOS
Neumáticos en
dotaciónUso Delanteros Traseros225/75 R16 CP Neumáticos Camping 5,5 5,5
225/75 R16 CP 118Gama Maxi 4400 PMA con neumáticos Camping
(para versiones/países donde esté previsto)5,5 6
