Page 4 of 192
2
Sommaire
2. CARACTÉRISTIQUES
TECHNIQUES 60-684. ERGONOMIE et
CONFORT 96-113
Dimensions 60
Motorisations 66
Masses 68 À l’extérieur 4
Ouvrir 5
Poste de conduite 6
Espace de
chargement 8
Aménagements
arrière 10
Bien s’installer 11
Bien voir 13
Bien ventiler 14
Bien surveiller 15
Bien sécuriser
les passagers 16
Bien conduire 17
Démarrer 19
Éco-conduite 20
PRISE en MAIN
4-21
Sièges avant 96
Siège passager
escamotable 98
Banquette arrière 99
Dégivrage et
désembuage 103
Air conditionné 104
Aménagements
avant 107
Aménagements
espace de
chargement 109
Aménagements
arrière 111
Éclairage intérieur -
plafonniers 113
3. TECHNOLOGIE
à BORD 69-95
Ordinateur de bord /
Confi guration -
Personnalisation
du véhicule 69
Aide
au stationnement
arrière 73
Autoradio 74
Commandes
au volant 75
Système
mains-libres
Bluetooth 78
1. PRÊT à PARTIR
22-59
Combinés 22
Témoins 23
Jauge à carburant 30
Température
du liquide de
refroidissement 30
Indicateur 31
Télécommande 32
Clé 34
Alarme 36
Ouvertures 37
Fermetures 40
Commande
d’éclairage 42
Commande
d’essuie-vitre 44
Régulateur
de vitesse 45
Limiteur fi xe
de vitesse 46
Rétroviseurs 47
Lève-vitres 48
Réglage du volant 49
Boîte de vitesses
manuelle 49
Boîte de vitesses
manuelle pilotée 51
Aide au démarrage
en pente 55
Stop & Start 56
Page 62 of 192
Page 63 of 192
61
2
Dimensions
CARACTÉRISTIQUES TECHNIQUES

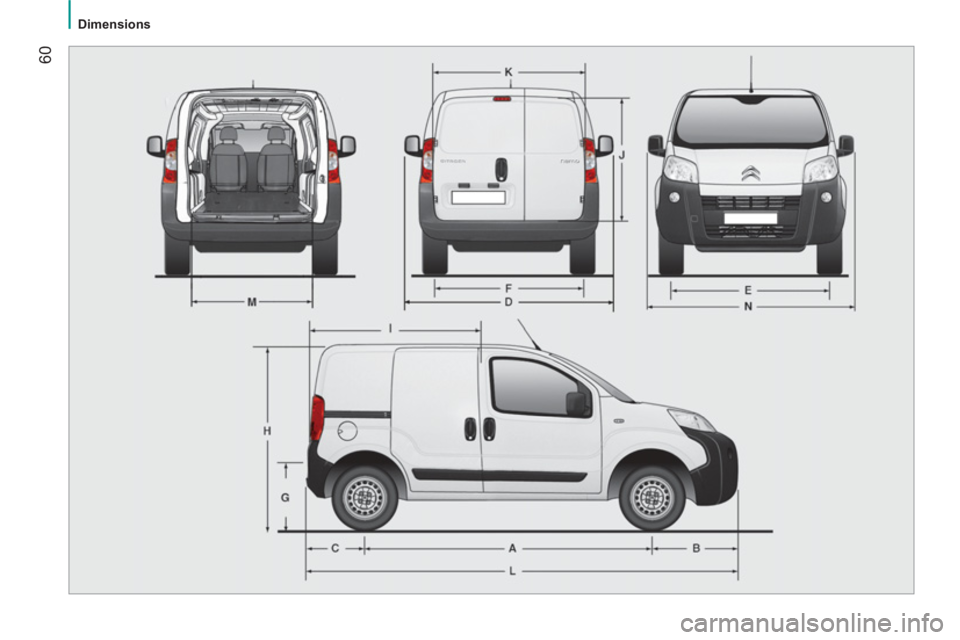

DIMENSIONS
La fourgonnette «L1» est le modèle standard, la version «L2 - Pack chantier» est un modèle commercialisé selon les destinations.
Fourgonnette (en mm)
L1
L2 (Pack chantier)
L Longueur hors tout
3 864
3 881
H Hauteur hors tout
1 721
1 742
Hauteur avec barres de toit
1 782
1 803
A Empattement
2 513
B Porte-à-faux avant
760
777
C Porte-à-faux arrière
591
D Largeur hors tout
2 019
Largeur (avec rétros rabattus)
1 816
E Largeur voie avant
1 469
1 464
F Largeur voie arrière
1 465
G Hauteur du seuil de chargement
527
544
I Longueur du plancher intérieur
1 523
J Hauteur intérieure maximale de charge
1 205
K Largeur intérieure maximale (à 10 cm du plancher)
1 473
M Largeur intérieure entre passage des roues
1 046
Volume (m
3
)
2,5
Page 64 of 192
Page 65 of 192
63
2
Dimensions
CARACTÉRISTIQUES TECHNIQUES

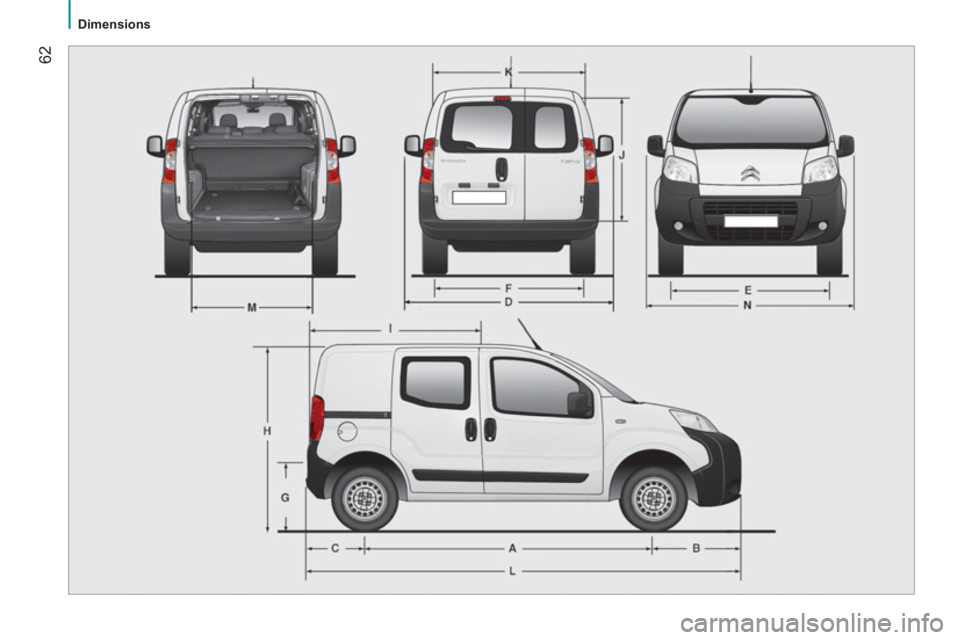

Combi (en mm)
Standard
Tous chemins
L Longueur hors tout
3 959
3 970
H Hauteur hors tout
1 721
1 742
Hauteur avec barres de toit
1 782
1 803
A Empattement
2 513
B Porte-à-faux avant
855
866
C Porte-à-faux arrière
591
D Largeur hors tout
2 019
Largeur (avec rétros rabattus)
1 816
E Largeur voie avant
1 464
F Largeur voie arrière
1 465
G Hauteur du seuil de chargement
527
544
I Longueur du plancher intérieur (banquette arrière en place)
743
Longueur du plancher intérieur (banquette arrière en portefeuille)
1 130
J Hauteur intérieure maximale de charge (sous tablette arrière)
592
K Largeur intérieure maximale (à 10 cm du plancher)
1 473
M Largeur intérieure entre passage des roues
1 046
Page 66 of 192
Page 67 of 192
65
2
Dimensions
CARACTÉRISTIQUES TECHNIQUES
Combi (en mm)
Standard
Tous chemins
L Longueur hors tout
3 959
3 970
H Hauteur hors tout
1 721
1 742
Hauteur avec barres de toit
1 794
1 803
A Empattement
2 513
B Porte-à-faux avant
855
866
C Porte-à-faux arrière
591
D Largeur hors tout
2 019
Largeur (avec rétros rabattus)
1 816
E Largeur voie avant
1 464
F Largeur voie arrière
1 465
G Hauteur du seuil de chargement
527
544
I Longueur du plancher intérieur (banquette arrière en place)
743
Longueur du plancher intérieur (banquette arrière en portefeuille)
1 130
J Hauteur intérieure maximale de charge (sous tablette arrière)
592
K Largeur intérieure maximale (à 10 cm du plancher)
1 473
M Largeur intérieure entre passage des roues
1 046
Page 151 of 192
149
7
AIDE RAPIDE

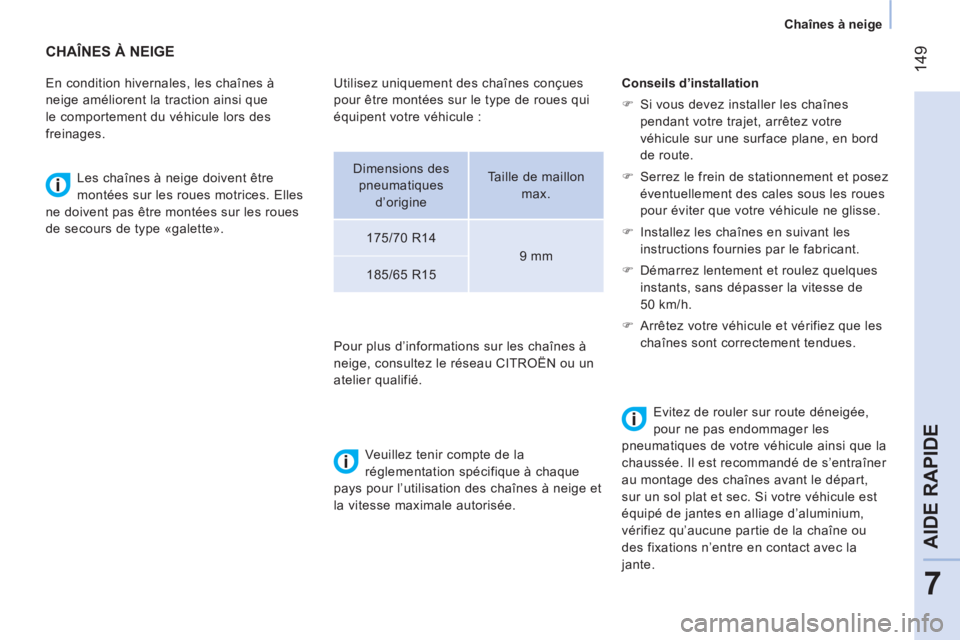

Chaînes à neige
CHAÎNES À NEIGE
En condition hivernales, les chaînes à
neige améliorent la traction ainsi que
le comportement du véhicule lors des
freinages.
Les chaînes à neige doivent être
montées sur les roues motrices. Elles
ne doivent pas être montées sur les roues
de secours de type «galette».
Veuillez tenir compte de la
réglementation spécifique à chaque
pays pour l’utilisation des chaînes à neige et
la vitesse maximale autorisée.
Conseils d’installation
)
Si vous devez installer les chaînes
pendant votre trajet, arrêtez votre
véhicule sur une surface plane, en bord
de route.
)
Serrez le frein de stationnement et posez
éventuellement des cales sous les roues
pour éviter que votre véhicule ne glisse.
)
Installez les chaînes en suivant les
instructions fournies par le fabricant.
)
Démarrez lentement et roulez quelques
instants, sans dépasser la vitesse de
50 km/h.
)
Arrêtez votre véhicule et vérifiez que les
chaînes sont correctement tendues.
Evitez de rouler sur route déneigée,
pour ne pas endommager les
pneumatiques de votre véhicule ainsi que la
chaussée. Il est recommandé de s’entraîner
au montage des chaînes avant le départ,
sur un sol plat et sec. Si votre véhicule est
équipé de jantes en alliage d’aluminium,
vérifiez qu’aucune partie de la chaîne ou
des fixations n’entre en contact avec la
jante.
Utilisez uniquement des chaînes conçues
pour être montées sur le type de roues qui
équipent votre véhicule :
Pour plus d’informations sur les chaînes à
neige, consultez le réseau CITROËN ou un
atelier qualifié.
Dimensions des
pneumatiques
d’origine
Taille de maillon
max.
175/70 R14
9 mm
185/65 R15
