2014 CITROEN NEMO alarm

2
Sommaire
2. CARACTÉRISTIQUES
TECHNIQUES 60-684. ERGONOMIE et
CONFORT 96-113
Dimensions 60
Motorisations 66
Masses 68 À l’extérieur 4
Ouvrir 5
Poste de conduite 6
Espace de
chargement 8
Aménagements
arrière 10
Bien s’installer 11
Bien voir 13
Bien ventiler 14
Bien surveiller 15
Bien sécuriser
les passagers 16
Bien conduire 17
Démarrer 19
Éco-conduite 20
PRISE en MAIN
4-21
Sièges avant 96
Siège passager
escamotable 98
Banquette arrière 99
Dégivrage et
désembuage 103
Air conditionné 104
Aménagements
avant 107
Aménagements
espace de
chargement 109
Aménagements
arrière 111
Éclairage intérieur -
plafonniers 113
3. TECHNOLOGIE
à BORD 69-95
Ordinateur de bord /
Confi guration -
Personnalisation
du véhicule 69
Aide
au stationnement
arrière 73
Autoradio 74
Commandes
au volant 75
Système
mains-libres
Bluetooth 78
1. PRÊT à PARTIR
22-59
Combinés 22
Témoins 23
Jauge à carburant 30
Température
du liquide de
refroidissement 30
Indicateur 31
Télécommande 32
Clé 34
Alarme 36
Ouvertures 37
Fermetures 40
Commande
d’éclairage 42
Commande
d’essuie-vitre 44
Régulateur
de vitesse 45
Limiteur fi xe
de vitesse 46
Rétroviseurs 47
Lève-vitres 48
Réglage du volant 49
Boîte de vitesses
manuelle 49
Boîte de vitesses
manuelle pilotée 51
Aide au démarrage
en pente 55
Stop & Start 56

33
1
PRÊT à PARTIR
Ouvertures


Ouverture des vitres avec la
télécommande

Fermeture des vitres avec la
télécommande
Lors de la fermeture des vitres avec
la télécommande, vous devez vous
assurer que rien n’empêche leur fermeture
correcte. La fonction anti-pincement est
inopérante pendant ces manoeuvres.
Si vous souhaitez laisser les vitres
entrouvertes, il est nécessaire de neutraliser
la surveillance volumétrique de l’alarme.
Un appui maintenu pendant plus
de 3 secondes sur ce bouton
déclenche l’ouverture des vitres
avant. Maintenez l’appui jusqu’au
niveau d’ouverture désiré. Les vitres
s’arrêtent dès que vous relâchez le bouton.
Cette opération de fermeture peut
également être effectuée en insérant et
tournant la clé dans la serrure des portes
avant. Cette opération d’ouverture peut également
être effectuée en insérant et tournant la clé
dans la serrure des portes avant.
Un appui maintenu pendant plus
de 3 secondes sur ce bouton
déclenche la fermeture des vitres
avant. Maintenez l’appui jusqu’au
niveau de fermeture désiré. Les vitres
s’arrêtent dès que vous relâchez le bouton.

35
1
PRÊT à PARTIR
Ouvertures

ANTIDÉMARRAGE ÉLECTRONIQUE

Toutes les clés contiennent un dispositif
d’antidémarrage électronique.
Ce dispositif verrouille le système
d’alimentation du moteur. Il s’active
automatiquement lorsque la clé est retirée
du contact.
Après avoir mis le contact, un dialogue
s’établit entre la clé et le dispositif
d’antidémarrage électronique.
Ce témoin s’éteint après la mise
du contact, la clé a été reconnue,
le démarrage du moteur est
possible.
Si la clé n’est pas reconnue, le démarrage
est impossible. Changez de clé et faites
vérifier la clé défaillante par le réseau
CITROËN.

Du bon usage

N’apportez aucune modification au système
d’antidémarrage électronique.
Une manipulation de la télécommande
même dans votre poche peut provoquer le
déverrouillage involontaire des portes.
L’utilisation simultanée d’autres appareils
haute fréquence (téléphones mobiles,
alarmes domestiques...), peut perturber
momentanément le fonctionnement de la
télécommande.

Lors de l’achat d’un véhicule d’occasion :



- vérifiez que vous êtes bien en possession
de la carte confidentielle,

- faites effectuer une mémorisation des
clés par le réseau CITROËN, afin d’être
sûr que les clés en votre possession
sont les seules qui permettent la mise en
route du véhicule.

CARTE CONFIDENTIELLE

Elle vous est remise lors de la livraison de
votre véhicule avec le double des clés.
Elle renferme le code d’identification
nécessaire à toute intervention par le réseau
CITROËN sur le système d’antidémarrage
électronique. Ce code est masqué par un
film à ne retirer qu’en cas de besoin.
Conservez votre carte en lieu sûr, jamais à
l’intérieur du véhicule.
A l’occasion d’un voyage loin de votre
domicile, emportez cette carte au même titre
que vos papiers personnels.
Rouler avec les portes verrouillées
peut rendre l’accès des secours dans
l’habitacle plus difficile en cas d’urgence.
Par mesure de sécurité (enfants à bord),
retirez la clé de l’antivol en quittant le
véhicule, même pour une courte durée.

36



Ouvertures


ALARME

Elle assure :


- une protection périmétrique extérieure
par détecteurs sur les ouvertures (portes,
capot) et sur l’alimentation électrique,

- une protection volumétrique,

- une protection anti-soulèvement,

- une protection contre l’intrusion d’une clé
dans le démarreur.
L’équipement comprend une sirène.


Activation de l’alarme

Assurez-vous préalablement de la bonne
fermeture de tous les ouvrants.
L’activation de l’alarme s’effectue
par pression sur cette commande,
les protections sont actives après
quelques secondes.
Quand l’alarme est en veille, toute effraction
déclenche la sirène pendant environ
30 secondes, accompagnée de l’allumage
des feux indicateurs de direction.
L’alarme repasse ensuite en veille.
L’alarme se déclenche également après une
coupure de l’alimentation électrique, à son
rétablissement.


Désactivation avec la télécommande

Désactivation avec la clé

Déverrouillez les portes avec la clé, entrez
dans le véhicule. Mettez le contact en
position MAR
, l’identification du code de la
clé coupera l’alarme.


Désactivation des protections
volumétrique et anti-soulèvement
Du bon usage

Pour neutraliser rapidement la sirène
déclenchée intempestivement, déverrouillez
le véhicule avec la télécommande.
Pour éviter de mettre en veille l’alarme,
avant lavage par exemple, verrouillez le
véhicule avec la clé.
En donnant une impulsion sur
ce bouton, la mise hors veille
s’effectue au déverrouillage du
véhicule.


Signalisation des tentatives
d’effraction
De retour dans votre véhicule,
le clignotement du témoin
d’antidémarrage électronique ou
l’apparition d’un message d’alerte
dans l’afficheur du combiné vous indique
une tentative d’effraction pendant votre
absence.
Pour désactiver les protections
volumétrique et anti-soulèvement,
appuyez sur le bouton situé sur le
plafonnier du véhicule. Pour être
prise en compte, il est nécessaire de répéter
cette opération après chaque coupure du
contact.

11 3
4
ERGONOMIE et CONFORT



Vie à bord

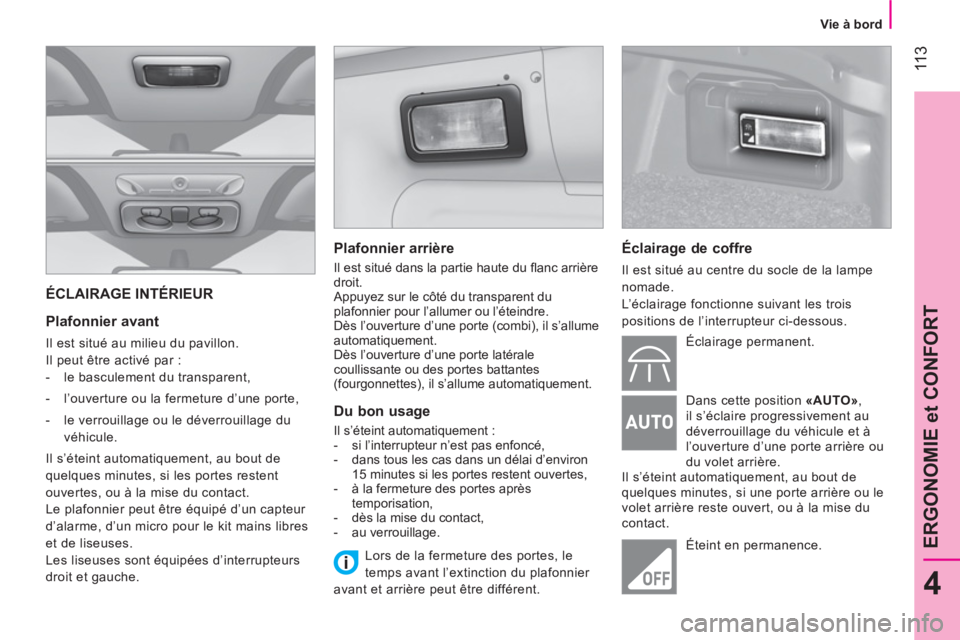

ÉCLAIRAGE INTÉRIEUR


Plafonnier avant

Il est situé au milieu du pavillon.
Il peut être activé par :


- le basculement du transparent,

- l’ouverture ou la fermeture d’une porte,

- le verrouillage ou le déverrouillage du
véhicule.
Il s’éteint automatiquement, au bout de
quelques minutes, si les portes restent
ouvertes, ou à la mise du contact.
Le plafonnier peut être équipé d’un capteur
d’alarme, d’un micro pour le kit mains libres
et de liseuses.
Les liseuses sont équipées d’interrupteurs
droit et gauche.


Plafonnier arrière

Il est situé dans la partie haute du fl anc arrière
droit.
Appuyez sur le côté du transparent du
plafonnier pour l’allumer ou l’éteindre.
Dès l’ouverture d’une porte (combi), il s’allume
automatiquement.
Dès l’ouverture d’une porte latérale
coullissante ou des portes battantes
(fourgonnettes), il s’allume automatiquement.


Du bon usage

Il s’éteint automatiquement :


- si l’interrupteur n’est pas enfoncé,

- dans tous les cas dans un délai d’environ
15 minutes si les portes restent ouvertes,

- à la fermeture des portes après
temporisation,

- dès la mise du contact,

- au verrouillage.


Éclairage de coffre

Il est situé au centre du socle de la lampe
nomade.
L’éclairage fonctionne suivant les trois
positions de l’interrupteur ci-dessous.
Éclairage permanent.
Dans cette position «AUTO»
,
il s’éclaire progressivement au
déverrouillage du véhicule et à
l’ouverture d’une porte arrière ou
du volet arrière.
Il s’éteint automatiquement, au bout de
quelques minutes, si une porte arrière ou le
volet arrière reste ouvert, ou à la mise du
contact.
Éteint en permanence.

Lors de la fermeture des portes, le
temps avant l’extinction du plafonnier
avant et arrière peut être différent.

140



Équipements



Gamme d’accessoires particuliers

Une autre gamme est également disponible
dans le réseau CITROËN.

«Confort» :
module isotherme, cintre fixé sur appui-tête,
lampe pour lecture, aide au stationnement
arrière...

«Solution de transport» :
bac de coffre, filet sur porte arrière, jeu
de barres transversales et longitudinales,
coffres de toit...

«Style» :
enjoliveurs, enjoliveurs de roues sécurisés...
«Sécurité» :
alarme anti-intrusion, gravage des vitres,
éthylotest, trousse à pharmacie, gilet
de sécurité, triangle de présignalisation,
rehausses et sièges pour enfants, chaînes
à neige...

«Protection» :
surtapis caoutchouc, surtapis moquette,
surtapis 3D, habillages de siège compatibles
avec les airbags latéraux, jeux de bavettes
avant et arrière...
«Multimédia» :
autoradios, kit mains-libres, haut-parleurs,
navigations nomades, avertisseur de radars,
WiFi on board...

En vous rendant dans le réseau
CITROËN, vous pouvez également vous
procurer des produits de nettoyage et
d’entretien (intérieur et extérieur) - dont
les produits écologiques de la gamme
«TECHNATURE» -, des produits de mise
à niveau (liquide lave-vitre...), des stylos
de retouche et des bombes de peinture
correspondant à la teinte exacte de
votre véhicule, des recharges (cartouche
pour kit de dépannage provisoire de
pneumatique...), ...
Pour éviter tout risque de blocage des
pédales :


- veillez au bon positionnement et à la
bonne fixation du surtapis,

- ne superposez jamais plusieurs surtapis.

157
7
AIDE RAPIDE



Changer un fusible



Tableaux des fusibles planche de bord
côté conducteur

Repère


Ampérage


Fonctions


F12
7,5 A Alimentation feu de croisement droit.

F13
7,5 A Alimentation feu de croisement gauche - correcteur de
projecteurs.

F31
5 A Interrupteur alimentation calculateur moteur.

F32
7,5 A Feu avant - plafonnier avant - lumière plafonnier arrière.

F36
10 A Autoradio - prédisposition téléphone portable - façade air
conditionné - prise diagnostic EOBD.

F37
5 A Feu de stop - combiné.

F38
20 A Verrouillage des portes.

F43
15 A Pompe essuie-vitre.

F47
20 A Alimentation moteur lève-vitre conducteur.

F48
20 A Alimentation moteur lève-vitre passager.

F49
5 A Calculateur aide au stationnement - interrupteur éclairage
arrière - rétroviseurs extérieurs électriques - calculateur
alarme volumétrique.

F50
7,5 A Calculateur airbags.

F51
7,5 A Interrupteur sur pédale de stop - interrupteur sur pédale
d’embrayage - commande des rétroviseurs extérieurs
électriques - centrale système Bluetooth.

F53
5 A
Combiné - feux antibrouillard arrière.

174



Extérieur



EXTÉRIEUR (FOURGONNETTE)


Feux arrière, clignotants,
3 ème feu stop ............. 42-43, 153-154
Côté droit :
bouchon, réservoir carburant......... 163
coupure carburant ..................163-164

Espace de chargement........... 109-110
Portes arrière ..................32, 34, 37-41
Ouverture/Fermeture à 180° ..... 38, 40

Feux de plaque minéralogique ...... 153

Aide au stationnement arrière ......... 73

Roue de secours, changement
de roue, outils ......................144-146

Remorquage, levage ..................... 161
Attelage ..................................137-138
Dimensions .................................60-61

Accessoires ............................139-140
Galerie de toit ................................ 139

Clé, télécommande, pile .............32-34
Verrouillage centralisé ......... 32, 39, 40
Ouverture/Fermeture vitres avant.... 33
Carte confi dentielle .......................... 35
Alarme ............................................. 36

Balais d’essuie-vitre....................... 155
Rétroviseurs extérieurs.................... 47
Répétiteur latéral ........................... 152

Feux avant, antibrouillard,
clignotants ............... 42-43, 150-151
Réglage hauteur faisceau................ 43
Changement de lampes .........150-154

Ouverture/Fermeture
portes ...........................32, 34, 37-41
Ouverture capot ............................. 166
Menu - autoclose ................. 38, 40, 71

Freins, plaquettes .................. 169, 171
Aide au démarrage en pente ........... 55
Assistance au freinage ........... 115-116
Contrôle de la trajectoire ........ 116-118
Pneumatique, pression .................. 162
Chaînes à neige ............................ 149
