2014 CITROEN NEMO ESP

156

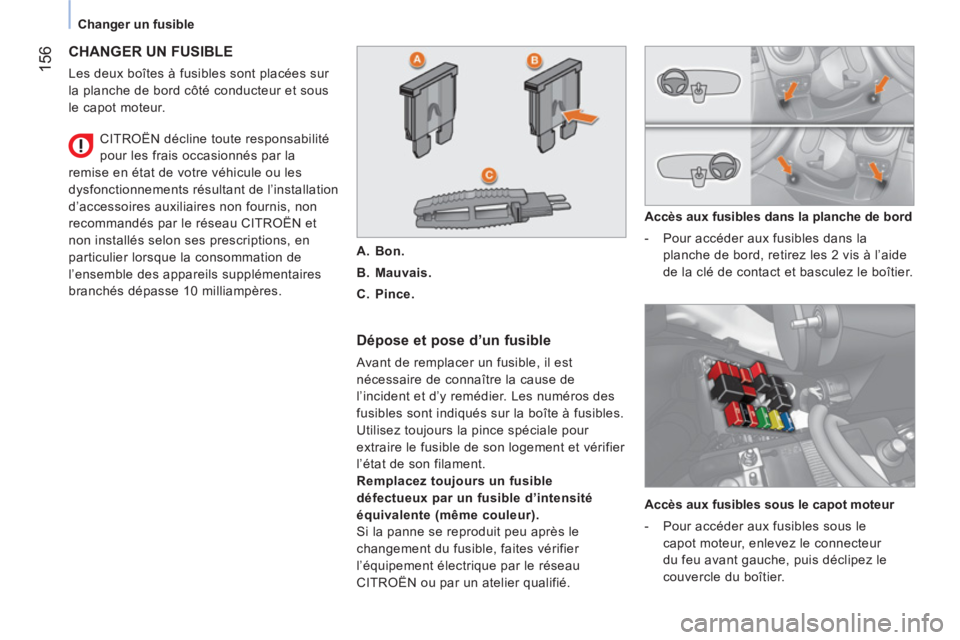

Changer un fusible

CHANGER UN FUSIBLE

Les deux boîtes à fusibles sont placées sur
la planche de bord côté conducteur et sous
le capot moteur.

Dépose et pose d’un fusible

Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l’incident et d’y remédier. Les numéros des
fusibles sont indiqués sur la boîte à fusibles.
Utilisez toujours la pince spéciale pour
extraire le fusible de son logement et vérifier
l’état de son filament.

Remplacez toujours un fusible
défectueux par un fusible d’intensité
équivalente (même couleur).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l’équipement électrique par le réseau
CITROËN ou par un atelier qualifié.
Accès aux fusibles dans la planche de bord


- Pour accéder aux fusibles dans la
planche de bord, retirez les 2 vis à l’aide
de la clé de contact et basculez le boîtier.
CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou les
dysfonctionnements résultant de l’installation
d’accessoires auxiliaires non fournis, non
recommandés par le réseau CITROËN et
non installés selon ses prescriptions, en
particulier lorsque la consommation de
l’ensemble des appareils supplémentaires
branchés dépasse 10 milliampères.

A.
Bon.

B.
Mauvais.

C.
Pince.


Accès aux fusibles sous le capot moteur


- Pour accéder aux fusibles sous le
capot moteur, enlevez le connecteur
du feu avant gauche, puis déclipez le
couvercle du boîtier.

161
7
AIDE RAPIDE

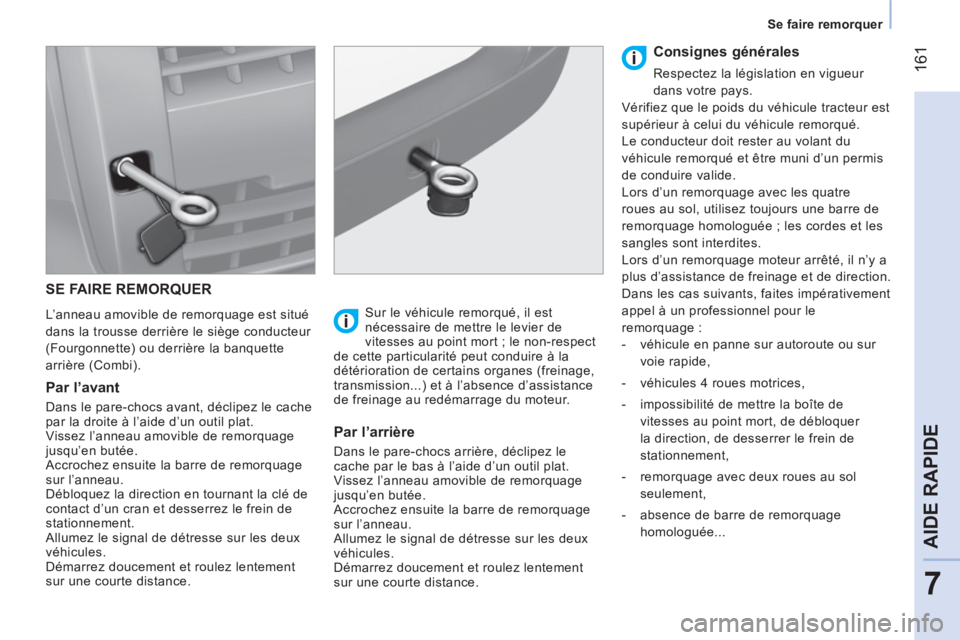

Se faire remorquer


SE FAIRE REMORQUER


L’anneau amovible de remorquage est situé
dans la trousse derrière le siège conducteur
(Fourgonnette) ou derrière la banquette
arrière (Combi).


Par l’avant

Dans le pare-chocs avant, déclipez le cache
par la droite à l’aide d’un outil plat.
Vissez l’anneau amovible de remorquage
jusqu’en butée.
Accrochez ensuite la barre de remorquage
sur l’anneau.
Débloquez la direction en tournant la clé de
contact d’un cran et desserrez le frein de
stationnement.
Allumez le signal de détresse sur les deux
véhicules.
Démarrez doucement et roulez lentement
sur une courte distance.
Sur le véhicule remorqué, il est
nécessaire de mettre le levier de
vitesses au point mort ; le non-respect
de cette particularité peut conduire à la
détérioration de certains organes (freinage,
transmission...) et à l’absence d’assistance
de freinage au redémarrage du moteur.


Par l’arrière

Dans le pare-chocs arrière, déclipez le
cache par le bas à l’aide d’un outil plat.
Vissez l’anneau amovible de remorquage
jusqu’en butée.
Accrochez ensuite la barre de remorquage
sur l’anneau.
Allumez le signal de détresse sur les deux
véhicules.
Démarrez doucement et roulez lentement
sur une courte distance.


Consignes générales

Respectez la législation en vigueur
dans votre pays.
Vérifiez que le poids du véhicule tracteur est
supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d’un permis
de conduire valide.
Lors d’un remorquage avec les quatre
roues au sol, utilisez toujours une barre de
remorquage homologuée ; les cordes et les
sangles sont interdites.
Lors d’un remorquage moteur arrêté, il n’y a
plus d’assistance de freinage et de direction.
Dans les cas suivants, faites impérativement
appel à un professionnel pour le
remorquage :


- véhicule en panne sur autoroute ou sur
voie rapide,

- véhicules 4 roues motrices,

- impossibilité de mettre la boîte de
vitesses au point mort, de débloquer
la direction, de desserrer le frein de
stationnement,

- remorquage avec deux roues au sol
seulement,

- absence de barre de remorquage
homologuée...

164

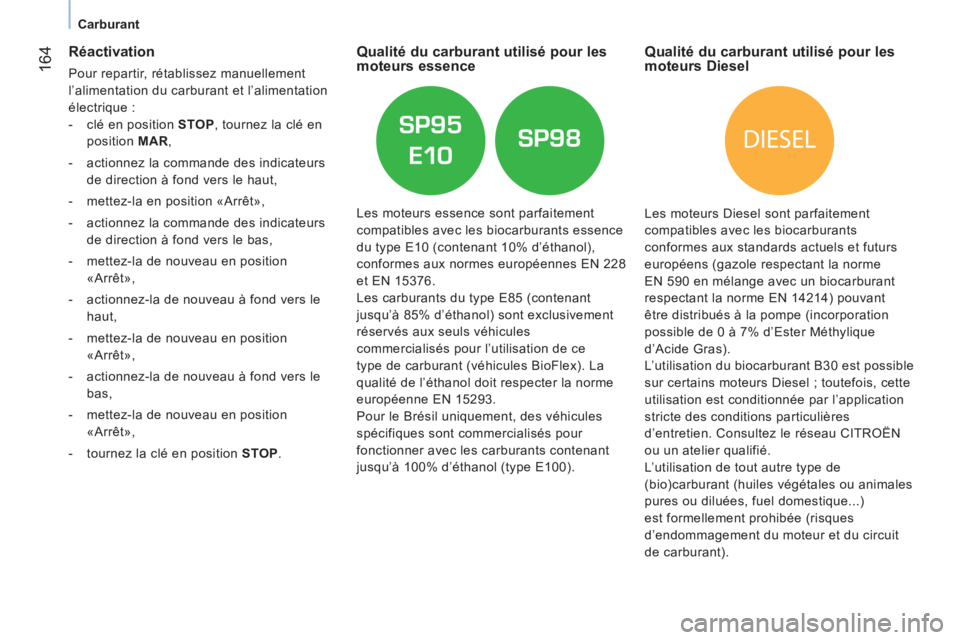

Carburant


Réactivation

Pour repartir, rétablissez manuellement
l’alimentation du carburant et l’alimentation
électrique :


- clé en position STOP
, tournez la clé en
position MAR
,

- actionnez la commande des indicateurs
de direction à fond vers le haut,

- mettez-la en position «Arrêt»,

- actionnez la commande des indicateurs
de direction à fond vers le bas,

- mettez-la de nouveau en position
«Arrêt»,

- actionnez-la de nouveau à fond vers le
haut,

- mettez-la de nouveau en position
«Arrêt»,

- actionnez-la de nouveau à fond vers le
bas,

- mettez-la de nouveau en position
«Arrêt»,

- tournez la clé en position STOP
.












Qualité du carburant utilisé pour les
moteurs essence

Les moteurs essence sont parfaitement
compatibles avec les biocarburants essence
du type E10 (contenant 10% d’éthanol),
conformes aux normes européennes EN 228
et EN 15376.
Les carburants du type E85 (contenant
jusqu’à 85% d’éthanol) sont exclusivement
réservés aux seuls véhicules
commercialisés pour l’utilisation de ce
type de carburant (véhicules BioFlex). La
qualité de l’éthanol doit respecter la norme
européenne EN 15293.
Pour le Brésil uniquement, des véhicules
spécifiques sont commercialisés pour
fonctionner avec les carburants contenant
jusqu’à 100% d’éthanol (type E100).














Qualité du carburant utilisé pour les
moteurs Diesel

Les moteurs Diesel sont parfaitement
compatibles avec les biocarburants
conformes aux standards actuels et futurs
européens (gazole respectant la norme
EN 590 en mélange avec un biocarburant
respectant la norme EN 14214) pouvant
être distribués à la pompe (incorporation
possible de 0 à 7% d’Ester Méthylique
d’Acide Gras).
L’utilisation du biocarburant B30 est possible
sur certains moteurs Diesel ; toutefois, cette
utilisation est conditionnée par l’application
stricte des conditions particulières
d’entretien. Consultez le réseau CITROËN
ou un atelier qualifié.
L’utilisation de tout autre type de
(bio)carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...)
est formellement prohibée (risques
d’endommagement du moteur et du circuit
de carburant).

165
7
AIDE RAPIDE
Entretien avec TOTAL

TOTAL & CITROËN


Partenaires dans la performance et
le respect de l’environnement

L’innovation au service de la performance
Depuis plus de 40 ans, les équipes de Recherche
et de Développement TOTAL élaborent pour
CITROËN des lubrifiants répondant aux dernières
innovations techniques des véhicules CITROËN,
en compétition et dans la vie de tous les jours.
C’est pour vous l’assurance d’obtenir les
meilleures performances pour votre moteur.

Une protection optimale de votre
moteur
En effectuant l’entretien de votre
véhicule CITROËN, avec les
lubrifiants TOTAL, vous contribuez
à améliorer la longévité et les
performances de votre moteur tout
en respectant l’environnement.

préfère

172

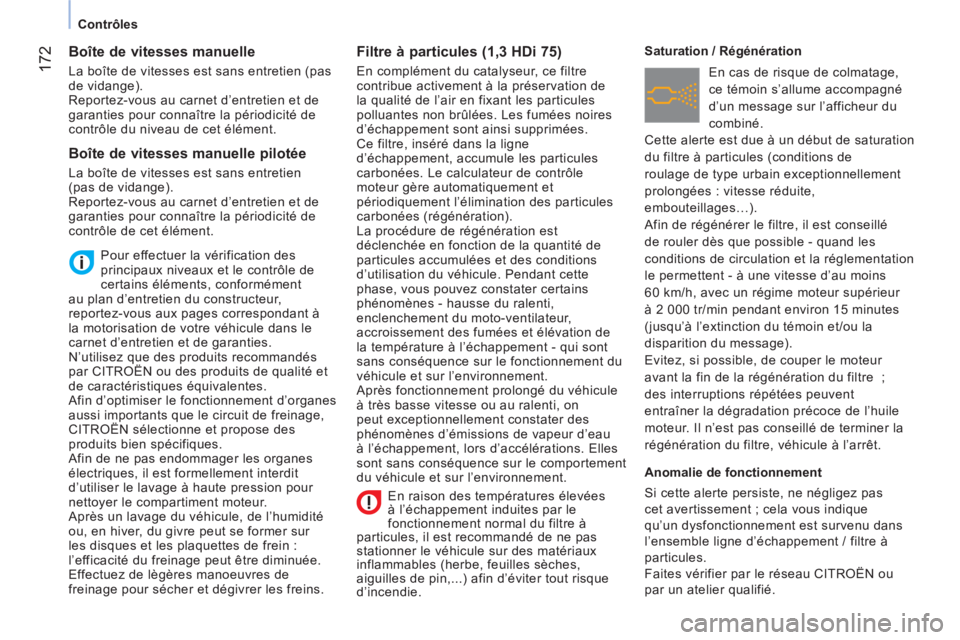

Contrôles






Boîte de vitesses manuelle

La boîte de vitesses est sans entretien (pas
de vidange).
Reportez-vous au carnet d’entretien et de
garanties pour connaître la périodicité de
contrôle du niveau de cet élément.
Pour effectuer la vérification des
principaux niveaux et le contrôle de
certains éléments, conformément
au plan d’entretien du constructeur,
reportez-vous aux pages correspondant à
la motorisation de votre véhicule dans le
carnet d’entretien et de garanties.
N’utilisez que des produits recommandés
par CITROËN ou des produits de qualité et
de caractéristiques équivalentes.
Afin d’optimiser le fonctionnement d’organes
aussi importants que le circuit de freinage,
CITROËN sélectionne et propose des
produits bien spécifiques.
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d’utiliser le lavage à haute pression pour
nettoyer le compartiment moteur.
Après un lavage du véhicule, de l’humidité
ou, en hiver, du givre peut se former sur
les disques et les plaquettes de frein :
l’efficacité du freinage peut être diminuée.
Effectuez de lègères manoeuvres de
freinage pour sécher et dégivrer les freins.






Filtre à particules (1,3 HDi 75)

En complément du catalyseur, ce filtre
contribue activement à la préservation de
la qualité de l’air en fixant les particules
polluantes non brûlées. Les fumées noires
d’échappement sont ainsi supprimées.
Ce filtre, inséré dans la ligne
d’échappement, accumule les particules
carbonées. Le calculateur de contrôle
moteur gère automatiquement et
périodiquement l’élimination des particules
carbonées (régénération).
La procédure de régénération est
déclenchée en fonction de la quantité de
particules accumulées et des conditions
d’utilisation du véhicule. Pendant cette
phase, vous pouvez constater certains
phénomènes - hausse du ralenti,
enclenchement du moto-ventilateur,
accroissement des fumées et élévation de
la température à l’échappement - qui sont
sans conséquence sur le fonctionnement du
véhicule et sur l’environnement.
Après fonctionnement prolongé du véhicule
à très basse vitesse ou au ralenti, on
peut exceptionnellement constater des
phénomènes d’émissions de vapeur d’eau
à l’échappement, lors d’accélérations. Elles
sont sans conséquence sur le comportement
du véhicule et sur l’environnement.
Saturation / Régénération
En cas de risque de colmatage,
ce témoin s’allume accompagné
d’un message sur l’afficheur du
combiné.
Cette alerte est due à un début de saturation
du filtre à particules (conditions de
roulage de type urbain exceptionnellement
prolongées : vitesse réduite,
embouteillages…).
Afin de régénérer le filtre, il est conseillé
de rouler dès que possible - quand les
conditions de circulation et la réglementation
le permettent - à une vitesse d’au moins
60 km/h, avec un régime moteur supérieur
à 2 000 tr/min pendant environ 15 minutes
(jusqu’à l’extinction du témoin et/ou la
disparition du message).
Evitez, si possible, de couper le moteur
avant la fin de la régénération du filtre ;
des interruptions répétées peuvent
entraîner la dégradation précoce de l’huile
moteur. Il n’est pas conseillé de terminer la
régénération du filtre, véhicule à l’arrêt.

Anomalie de fonctionnement
Si cette alerte persiste, ne négligez pas
cet avertissement ; cela vous indique
qu’un dysfonctionnement est survenu dans
l’ensemble ligne d’échappement / filtre à
particules.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié.







Boîte de vitesses manuelle pilotée

La boîte de vitesses est sans entretien
(pas de vidange).
Reportez-vous au carnet d’entretien et de
garanties pour connaître la périodicité de
contrôle de cet élément.
En raison des températures élevées
à l’échappement induites par le
fonctionnement normal du filtre à
particules, il est recommandé de ne pas
stationner le véhicule sur des matériaux
inflammables (herbe, feuilles sèches,
aiguilles de pin,...) afin d’éviter tout risque
d’incendie.

174



Extérieur



EXTÉRIEUR (FOURGONNETTE)


Feux arrière, clignotants,
3 ème feu stop ............. 42-43, 153-154
Côté droit :
bouchon, réservoir carburant......... 163
coupure carburant ..................163-164

Espace de chargement........... 109-110
Portes arrière ..................32, 34, 37-41
Ouverture/Fermeture à 180° ..... 38, 40

Feux de plaque minéralogique ...... 153

Aide au stationnement arrière ......... 73

Roue de secours, changement
de roue, outils ......................144-146

Remorquage, levage ..................... 161
Attelage ..................................137-138
Dimensions .................................60-61

Accessoires ............................139-140
Galerie de toit ................................ 139

Clé, télécommande, pile .............32-34
Verrouillage centralisé ......... 32, 39, 40
Ouverture/Fermeture vitres avant.... 33
Carte confi dentielle .......................... 35
Alarme ............................................. 36

Balais d’essuie-vitre....................... 155
Rétroviseurs extérieurs.................... 47
Répétiteur latéral ........................... 152

Feux avant, antibrouillard,
clignotants ............... 42-43, 150-151
Réglage hauteur faisceau................ 43
Changement de lampes .........150-154

Ouverture/Fermeture
portes ...........................32, 34, 37-41
Ouverture capot ............................. 166
Menu - autoclose ................. 38, 40, 71

Freins, plaquettes .................. 169, 171
Aide au démarrage en pente ........... 55
Assistance au freinage ........... 115-116
Contrôle de la trajectoire ........ 116-118
Pneumatique, pression .................. 162
Chaînes à neige ............................ 149

176

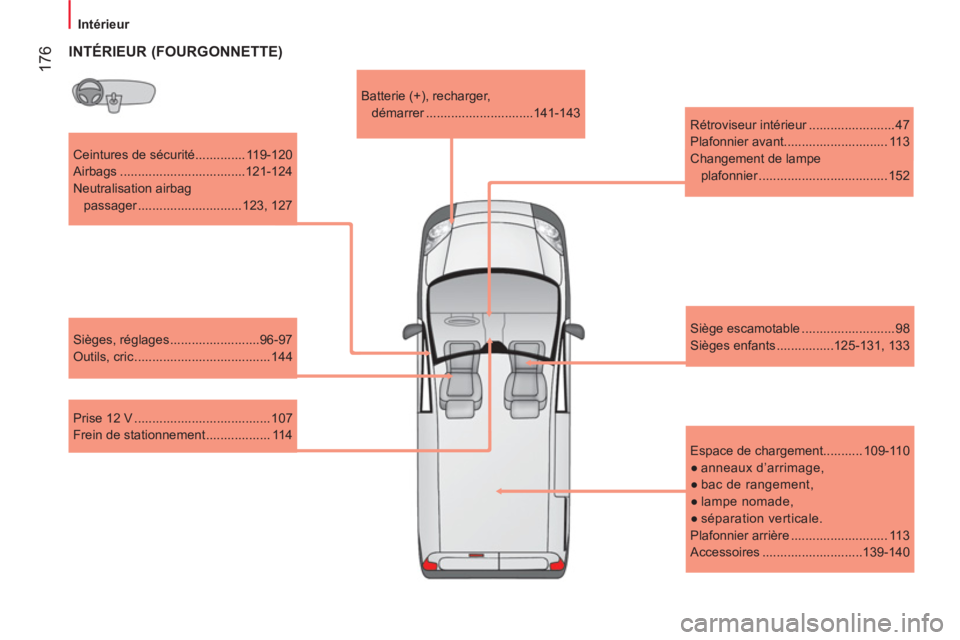

Intérieur


Ceintures de sécurité.............. 119-120
Airbags ...................................121-124
Neutralisation airbag
passager ............................. 123, 127

Sièges, réglages .........................96-97
Outils, cric ...................................... 144
Siège escamotable .......................... 98
Sièges enfants ................125-131, 133

Prise 12 V ...................................... 107
Frein de stationnement .................. 114
Batterie (+), recharger,
démarrer ..............................141-143

INTÉRIEUR (FOURGONNETTE)


Espace de chargement........... 109-110


●
anneaux d’arrimage,

●
bac de rangement,

●
lampe nomade,

●
séparation verticale.
Plafonnier arrière ........................... 113
Accessoires ............................139-140

Rétroviseur intérieur ........................ 47
Plafonnier avant............................. 113
Changement de lampe
plafonnier .................................... 152

177
8

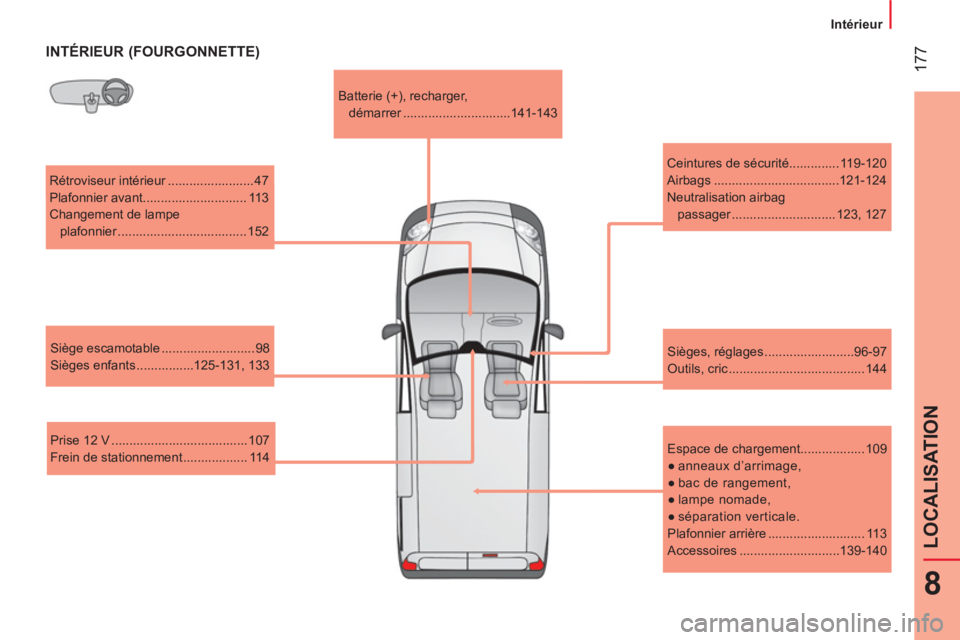

LOCALISATION



Intérieur



INTÉRIEUR (FOURGONNETTE)

Rétroviseur intérieur ........................ 47
Plafonnier avant............................. 113
Changement de lampe
plafonnier .................................... 152
Siège escamotable .......................... 98
Sièges enfants ................125-131, 133
Prise 12 V ...................................... 107
Frein de stationnement .................. 114 Batterie (+), recharger,
démarrer ..............................141-143
Ceintures de sécurité.............. 119-120
Airbags ...................................121-124
Neutralisation airbag
passager ............................. 123, 127
Sièges, réglages .........................96-97
Outils, cric ...................................... 144
Espace de chargement.................. 109


●
anneaux d’arrimage,

●
bac de rangement,

●
lampe nomade,

●
séparation verticale.
Plafonnier arrière ........................... 113
Accessoires ............................139-140
