2014 CITROEN NEMO Manuales de Empleo (in Spanish)

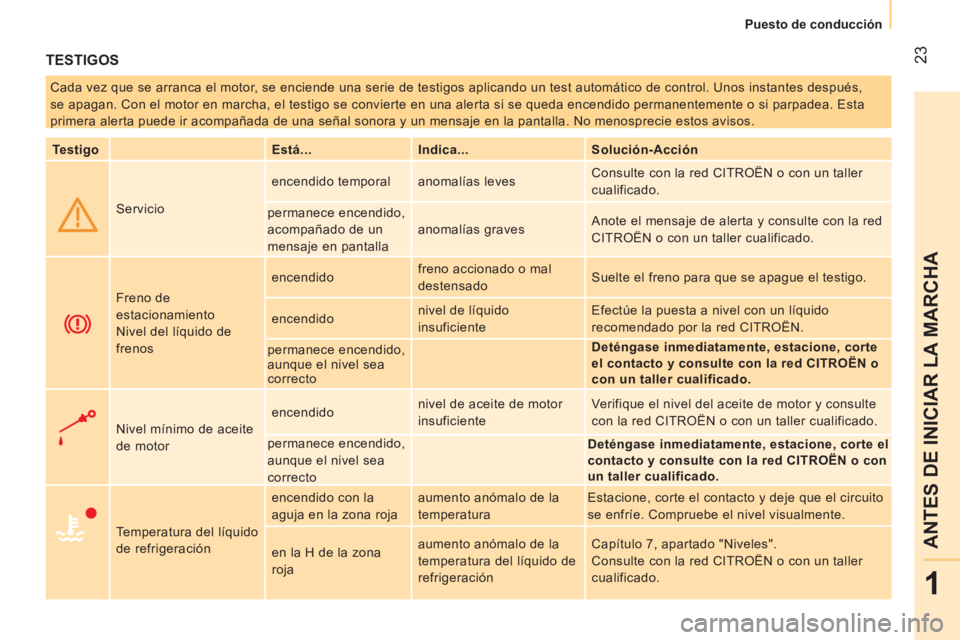

23
1
ANTES DE INICIAR LA MARCHA



Puesto de conducción


TESTIGOS

Cada vez que se arranca el motor, se enciende una serie de testigos aplicando un test automático de control. Unos instantes después,
se apagan. Con el motor en marcha, el testigo se convierte en una alerta si se queda encendido permanentemente o si parpadea. Esta
primera alerta puede ir acompañada de una señal sonora y un mensaje en la pantalla. No menosprecie estos avisos.

Testigo
Está...
Indica...
Solución-Acción
Servicio encendido temporal anomalías leves Consulte con la red CITROËN o con un taller
cualificado.
permanece encendido,
acompañado de un
mensaje en pantalla anomalías graves Anote el mensaje de alerta y consulte con la red
CITROËN o con un taller cualificado.
Freno de
estacionamiento
Nivel del líquido de
frenos encendido freno accionado o mal
destensado Suelte el freno para que se apague el testigo.
encendido nivel de líquido
insuficiente Efectúe la puesta a nivel con un líquido
recomendado por la red CITROËN.
permanece encendido,
aunque el nivel sea
correcto
Deténgase inmediatamente, estacione, corte
el contacto y consulte con la
red
CITROËN o
con un
taller cualificado.
Nivel mínimo de aceite
de motor encendido nivel de aceite de motor
insuficiente Verifique el nivel del aceite de motor y consulte
con la red CITROËN o con un taller cualificado.
permanece encendido,
aunque el nivel sea
correcto
Deténgase inmediatamente, estacione, corte el
contacto y consulte con la red CITROËN o con
un
taller cualificado.
Temperatura del líquido
de refrigeración encendido con la
aguja en la zona roja
aumento anómalo de la
temperatura Estacione, corte el contacto y deje que el circuito
se enfríe. Compruebe el nivel visualmente.
en la H de la zona
roja aumento anómalo de la
temperatura del líquido de
refrigeración Capítulo 7, apartado "Niveles".
Consulte con la red CITROËN o con un taller
cualificado.

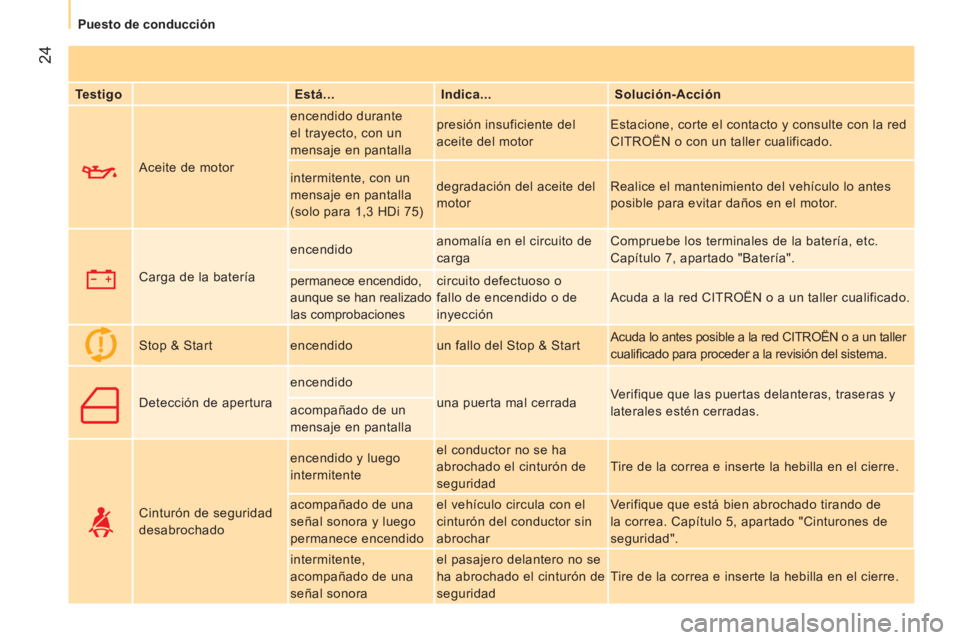

24
Puesto de conducción


Testigo
Está...
Indica...
Solución-Acción
Aceite de motor encendido durante
el trayecto, con un
mensaje en pantalla presión insuficiente del
aceite del motor Estacione, corte el contacto y consulte con la red
CITROËN o con un taller cualificado.
intermitente, con un
mensaje en pantalla
(solo para 1,3 HDi 75) degradación del aceite del
motor Realice el mantenimiento del vehículo lo antes
posible para evitar daños en el motor.
Carga de la batería encendido anomalía en el circuito de
carga Compruebe los terminales de la batería, etc.
Capítulo 7, apartado "Batería".
permanece encendido,
aunque se han realizado
las comprobaciones circuito defectuoso o
fallo de encendido o de
inyección Acuda a la red CITROËN o a un taller cualificado.
Stop & Start encendido un fallo del Stop & Start Acuda lo antes posible a la red CITROËN o a un taller
cualifi cado para proceder a la revisión del sistema.
Detección de apertura encendido
una puerta mal cerrada Verifique que las puertas delanteras, traseras y
laterales estén cerradas. acompañado de un
mensaje en pantalla
Cinturón de seguridad
desabrochado encendido y luego
intermitente el conductor no se ha
abrochado el cinturón de
seguridad Tire de la correa e inserte la hebilla en el cierre.
acompañado de una
señal sonora y luego
permanece encendido el vehículo circula con el
cinturón del conductor sin
abrochar Verifique que está bien abrochado tirando de
la correa. Capítulo 5, apartado "Cinturones de
seguridad".
intermitente,
acompañado de una
señal sonora el pasajero delantero no se
ha abrochado el cinturón de
seguridad Tire de la correa e inserte la hebilla en el cierre.

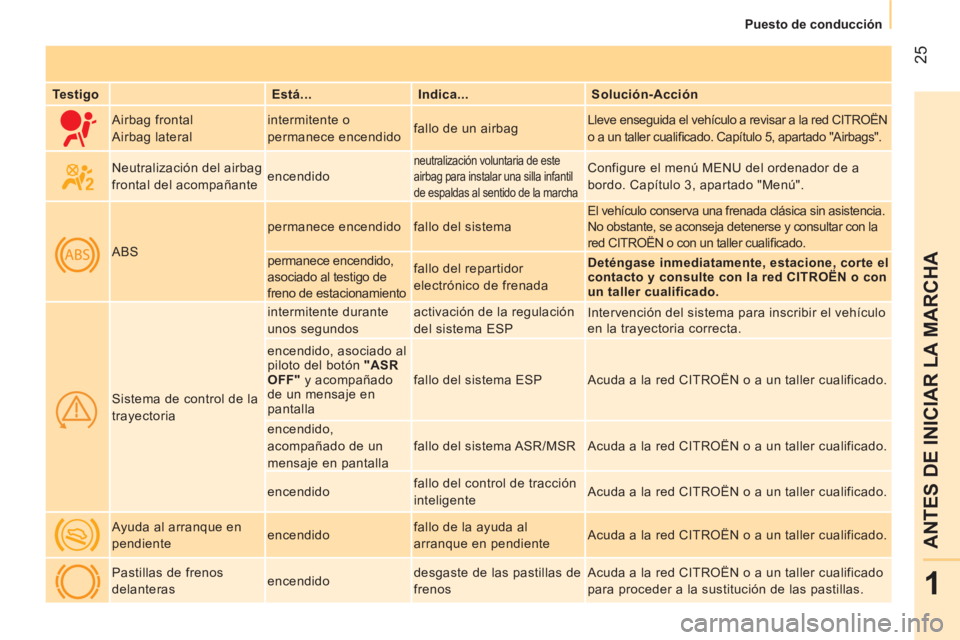

25
1
ANTES DE INICIAR LA MARCHA



Puesto de conducción


Testigo
Está...
Indica...
Solución-Acción
Airbag frontal
Airbag lateral intermitente o
permanece encendido fallo de un airbag Lleve enseguida el vehículo a revisar a la red CITROËN
o a un taller cualifi cado. Capítulo 5, apartado "Airbags".
Neutralización del airbag
frontal del acompañante encendido

neutralización voluntaria de este
airbag para instalar una silla infantil
de espaldas al sentido de la marcha Configure el menú MENU del ordenador de a
bordo. Capítulo 3, apartado "Menú".
ABS permanece encendido fallo del sistema El vehículo conserva una frenada clásica sin asistencia.
No obstante, se aconseja detenerse y consultar con la
red CITROËN o con un taller cualifi cado.
permanece encendido,
asociado al testigo de
freno de estacionamiento fallo del repartidor
electrónico de frenada
Deténgase inmediatamente, estacione, corte el
contacto y consulte con la red CITROËN o con
un taller cualificado.
Sistema de control de la
trayectoria intermitente durante
unos segundos activación de la regulación
del sistema ESP Intervención del sistema para inscribir el vehículo
en la trayectoria correcta.
encendido, asociado al
piloto del botón "ASR
OFF"
y acompañado
de un mensaje en
pantalla fallo del sistema ESP Acuda a la red CITROËN o a un taller cualificado.
encendido,
acompañado de un
mensaje en pantalla fallo del sistema ASR/MSR Acuda a la red CITROËN o a un taller cualificado.
encendido fallo del control de tracción
inteligente Acuda a la red CITROËN o a un taller cualificado.
Ayuda al arranque en
pendiente encendido fallo de la ayuda al
arranque en pendiente Acuda a la red CITROËN o a un taller cualificado.
Pastillas de frenos
delanteras encendido desgaste de las pastillas de
frenos Acuda a la red CITROËN o a un taller cualificado
para proceder a la sustitución de las pastillas.

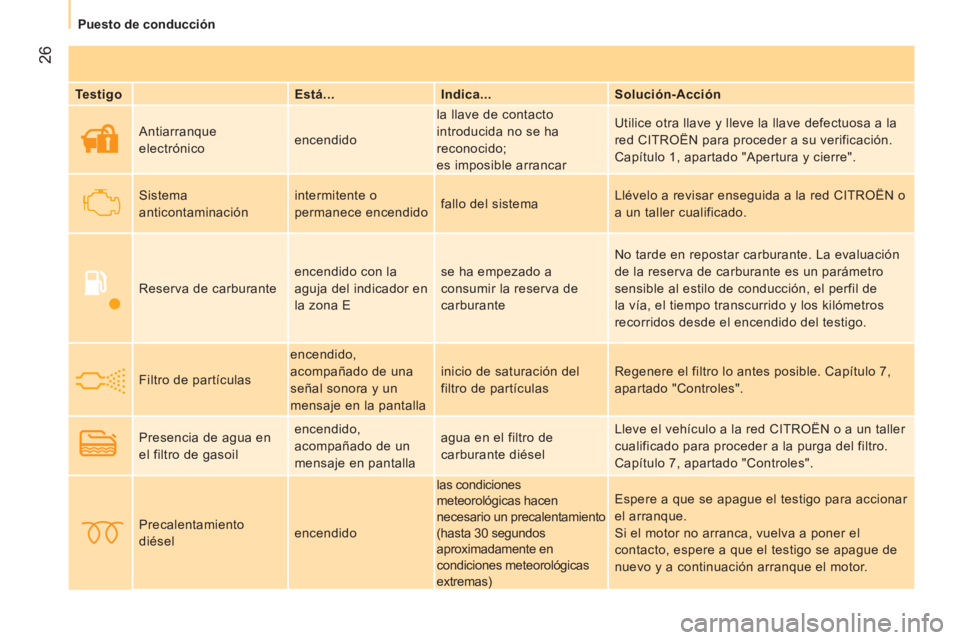

26
Puesto de conducción


Testigo
Está...
Indica...
Solución-Acción
Antiarranque
electrónico encendido la llave de contacto
introducida no se ha
reconocido;
es imposible arrancar Utilice otra llave y lleve la llave defectuosa a la
red CITROËN para proceder a su verificación.
Capítulo 1, apartado "Apertura y cierre".
Sistema
anticontaminación intermitente o
permanece encendido fallo del sistema Llévelo a revisar enseguida a la red CITROËN o
a un taller cualificado.
Reserva de carburante encendido con la
aguja del indicador en
la zona E se ha empezado a
consumir la reserva de
carburante No tarde en repostar carburante. La evaluación
de la reserva de carburante es un parámetro
sensible al estilo de conducción, el perfil de
la vía, el tiempo transcurrido y los kilómetros
recorridos desde el encendido del testigo.
Filtro de partículas encendido,
acompañado de una
señal sonora y un
mensaje en la pantalla inicio de saturación del
filtro de partículas Regenere el filtro lo antes posible. Capítulo 7,
apartado "Controles".
Presencia de agua en
el filtro de gasoil encendido,
acompañado de un
mensaje en pantalla agua en el filtro de
carburante diésel Lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a la purga del filtro.
Capítulo 7, apartado "Controles".
Precalentamiento
diésel encendido las condiciones
meteorológicas hacen
necesario un precalentamiento
(hasta 30 segundos
aproximadamente en
condiciones meteorológicas
extremas) Espere a que se apague el testigo para accionar
el arranque.
Si el motor no arranca, vuelva a poner el
contacto, espere a que el testigo se apague de
nuevo y a continuación arranque el motor.

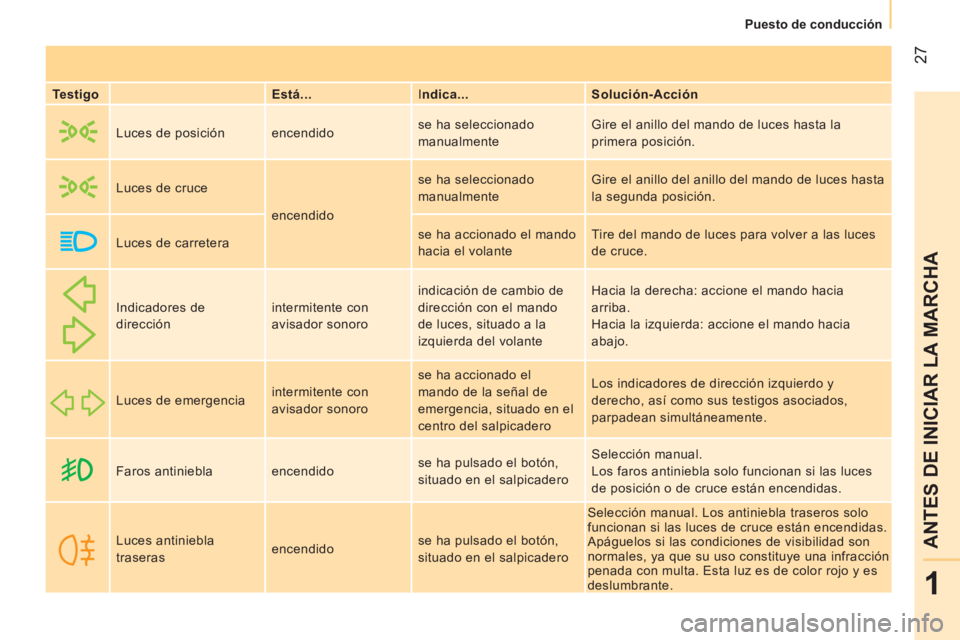

27
1
ANTES DE INICIAR LA MARCHA



Puesto de conducción


Testigo
Está... I ndica...
Solución-Acción
Luces de posición encendido se ha seleccionado
manualmente Gire el anillo del mando de luces hasta la
primera posición.
Luces de cruce
encendido se ha seleccionado
manualmente Gire el anillo del anillo del mando de luces hasta
la segunda posición.
Luces de carretera se ha accionado el mando
hacia el volante Tire del mando de luces para volver a las luces
de cruce.
Indicadores de
dirección intermitente con
avisador sonoro indicación de cambio de
dirección con el mando
de luces, situado a la
izquierda del volante Hacia la derecha: accione el mando hacia
arriba.
Hacia la izquierda: accione el mando hacia
abajo.
Luces de emergencia intermitente con
avisador sonoro se ha accionado el
mando de la señal de
emergencia, situado en el
centro del salpicadero Los indicadores de dirección izquierdo y
derecho, así como sus testigos asociados,
parpadean simultáneamente.
Faros antiniebla encendido se ha pulsado el botón,
situado en el salpicadero Selección manual.
Los faros antiniebla solo funcionan si las luces
de posición o de cruce están encendidas.
Luces antiniebla
traseras encendido se ha pulsado el botón,
situado en el salpicadero Selección manual. Los antiniebla traseros solo
funcionan si las luces de cruce están encendidas.
Apáguelos si las condiciones de visibilidad son
normales, ya que su uso constituye una infracción
penada con multa. Esta luz es de color rojo y es
deslumbrante.

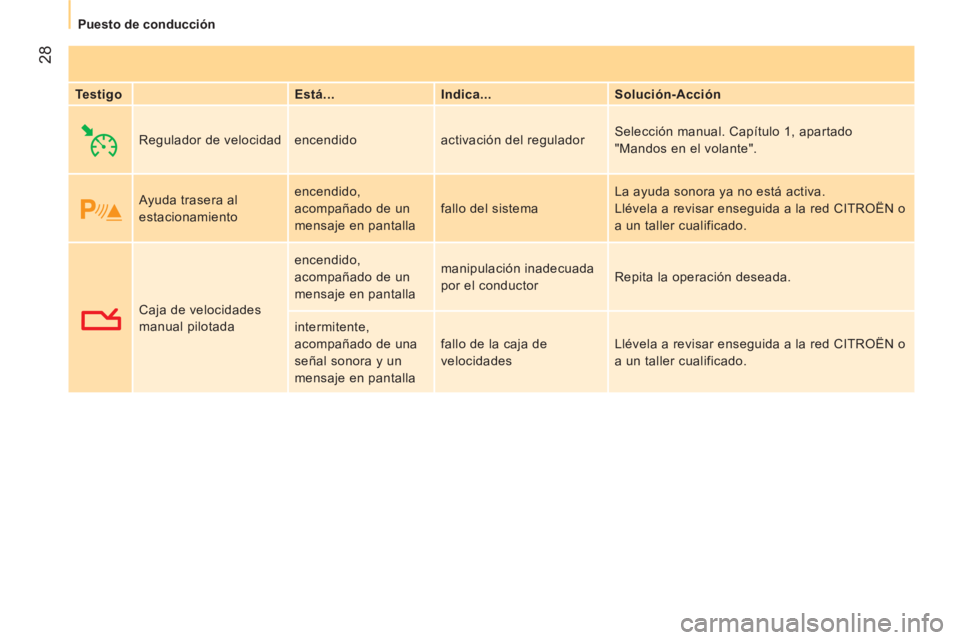

28
Puesto de conducción


Testigo
Está...
Indica...
Solución-Acción
Regulador de velocidad encendido activación del regulador Selección manual. Capítulo 1, apartado
"Mandos en el volante".
Ayuda trasera al
estacionamiento encendido,
acompañado de un
mensaje en pantalla fallo del sistema La ayuda sonora ya no está activa.
Llévela a revisar enseguida a la red CITROËN o
a un taller cualificado.
Caja de velocidades
manual pilotada encendido,
acompañado de un
mensaje en pantalla manipulación inadecuada
por el conductor Repita la operación deseada.
intermitente,
acompañado de una
señal sonora y un
mensaje en pantalla fallo de la caja de
velocidades Llévela a revisar enseguida a la red CITROËN o
a un taller cualificado.

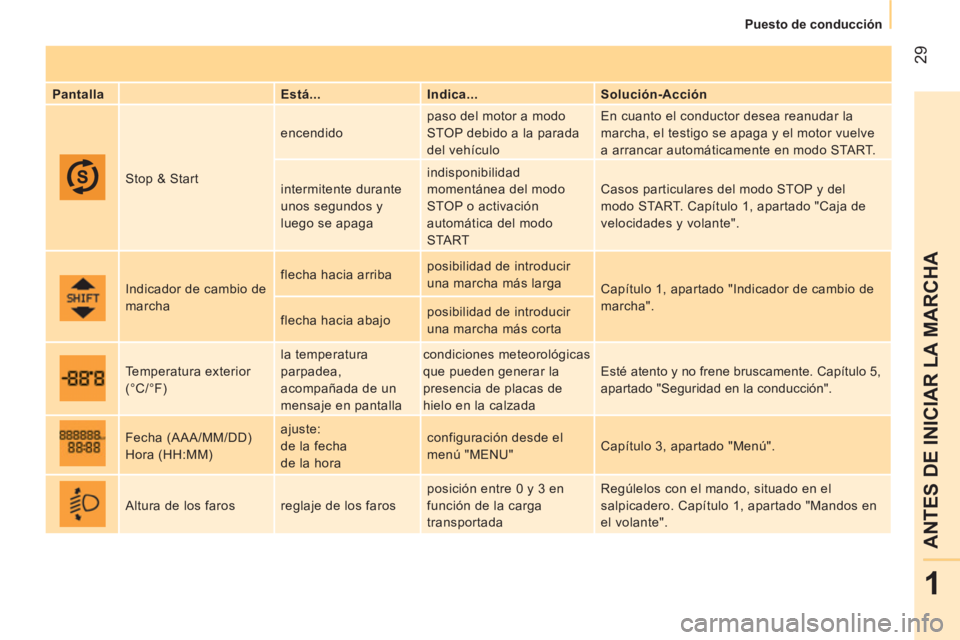

29
1
ANTES DE INICIAR LA MARCHA



Puesto de conducción


Pantalla
Está...
Indica...
Solución-Acción
Stop & Start encendido paso del motor a modo
STOP debido a la parada
del vehículo En cuanto el conductor desea reanudar la
marcha, el testigo se apaga y el motor vuelve
a arrancar automáticamente en modo START.
intermitente durante
unos segundos y
luego se apaga indisponibilidad
momentánea del modo
STOP o activación
automática del modo
START Casos particulares del modo STOP y del
modo START. Capítulo 1, apartado "Caja de
velocidades y volante".
Indicador de cambio de
marcha flecha hacia arriba posibilidad de introducir
una marcha más larga
Capítulo 1, apartado "Indicador de cambio de
marcha".
flecha hacia abajo posibilidad de introducir
una marcha más corta
Temperatura exterior
(°C/°F) la temperatura
parpadea,
acompañada de un
mensaje en pantalla condiciones meteorológicas
que pueden generar la
presencia de placas de
hielo en la calzada Esté atento y no frene bruscamente. Capítulo 5,
apartado "Seguridad en la conducción".
Fecha (AAA/MM/DD)
Hora (HH:MM) ajuste:
de la fecha
de la hora configuración desde el
menú "MENU" Capítulo 3, apartado "Menú".
Altura de los faros reglaje de los faros posición entre 0 y 3 en
función de la carga
transportada Regúlelos con el mando, situado en el
salpicadero. Capítulo 1, apartado "Mandos en
el volante".

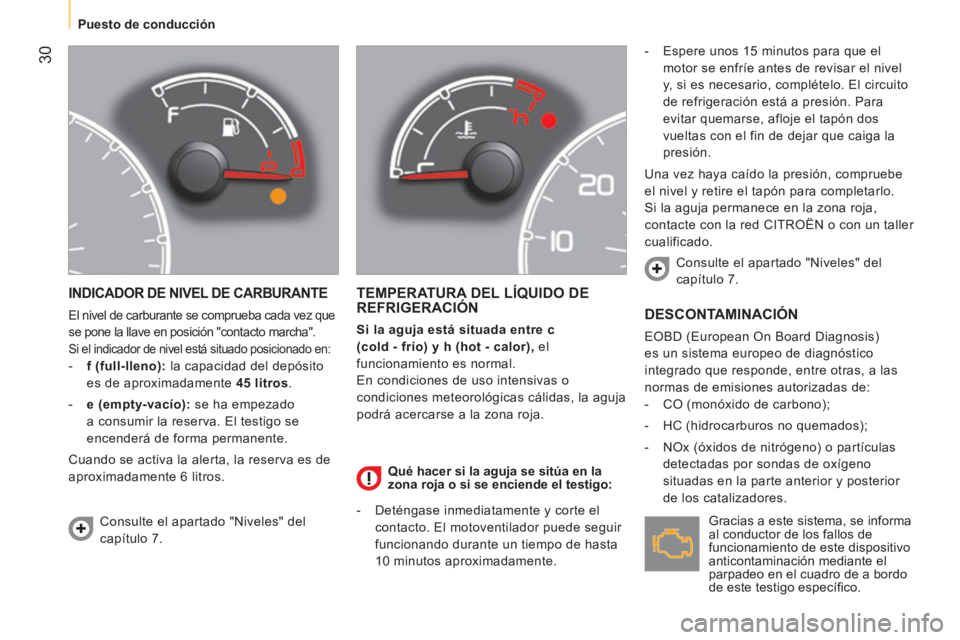

30
Puesto de conducción

INDICADOR DE NIVEL DE CARBURANTE

El nivel de carburante se comprueba cada vez que
se pone la llave en posición "contacto marcha".
Si el indicador de nivel está situado posicionado en:



- f (full-lleno):
la capacidad del depósito
es de aproximadamente 45 litros
.

- e (empty-vacío):
se ha empezado
a consumir la reserva. El testigo se
encenderá de forma permanente.
Cuando se activa la alerta, la reserva es de
aproximadamente 6 litros.

TEMPERATURA DEL LÍQUIDO DE
REFRIGERACIÓN

Si la
aguja está situada entre c
(cold - frío) y h (hot - calor),
el
funcionamiento es normal.
En condiciones de uso intensivas o
condiciones meteorológicas cálidas, la aguja
podrá acercarse a la zona roja.
- Espere unos 15 minutos para que el
motor se enfríe antes de revisar el nivel
y, si es necesario, complételo. El circuito
de refrigeración está a presión. Para
evitar quemarse, afloje el tapón dos
vueltas con el fin de dejar que caiga la
presión.
Una vez haya caído la presión, compruebe
el nivel y retire el tapón para completarlo.
Si la aguja permanece en la zona roja,
contacte con la red CITROËN o con un taller
cualificado. DESCONTAMINACIÓN

EOBD (European On Board Diagnosis)
es un sistema europeo de diagnóstico
integrado que responde, entre otras, a las
normas de emisiones autorizadas de:


- CO (monóxido de carbono);

- HC (hidrocarburos no quemados);

- NOx (óxidos de nitrógeno) o partículas
detectadas por sondas de oxígeno
situadas en la parte anterior y posterior
de los catalizadores.
Consulte el apartado "Niveles" del
capítulo 7. Consulte el apartado "Niveles" del
capítulo 7.
Gracias a este sistema, se informa
al conductor de los fallos de
funcionamiento de este dispositivo
anticontaminación mediante el
parpadeo en el cuadro de a bordo
de este testigo específi co.
Qué hacer si la aguja se sitúa en la
zona roja o si se enciende el testigo:


- Deténgase inmediatamente y corte el
contacto. El motoventilador puede seguir
funcionando durante un tiempo de hasta
10 minutos aproximadamente.
