2014 CITROEN NEMO Manuales de Empleo (in Spanish)

135
5
SEGURIDAD



Niños a bordo



RÖMER BabySafe Plus ISOFIX
(clase E
)


Grupo 0+: hasta 13 kg




Se instala de espaldas al sentido de la marcha utilizando una base ISOFIX que se fija a las
anillas A
.
Es necesario regular la altura de la pata de apoyo de la base ISOFIX, de modo que quede
apoyada sobre el suelo del vehículo.


RÖMER Duo Plus ISOFIX
(clase B1
)


Grupo 1: de 9 a 18 kg




Se instala en el sentido de la marcha.
Va equipada con una correa superior que se fija a la anilla superior ISOFIX, denominada
TOP TETHER.
Existen tres inclinaciones posibles: sentado, reposo y tumbado.
Esta silla infantil también puede utilizarse en las plazas no equipadas con anclajes ISOFIX.
En ese caso, es obligatorio fijar la silla infantil al asiento del vehículo mediante el cinturón de seguridad de tres puntos.

Siga las indicaciones de montaje
de la silla
infantil que figuran en su manual de instalación.

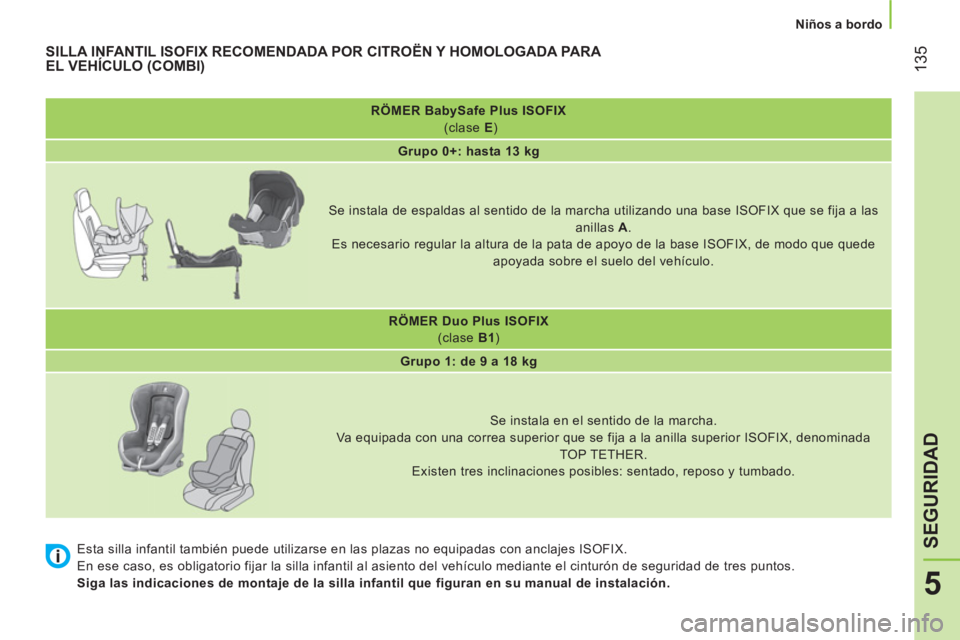

SILLA INFANTIL ISOFIX RECOMENDADA POR CITROËN Y HOMOLOGADA PARA
EL VEHÍCULO (COMBI)

136



Niños a bordo

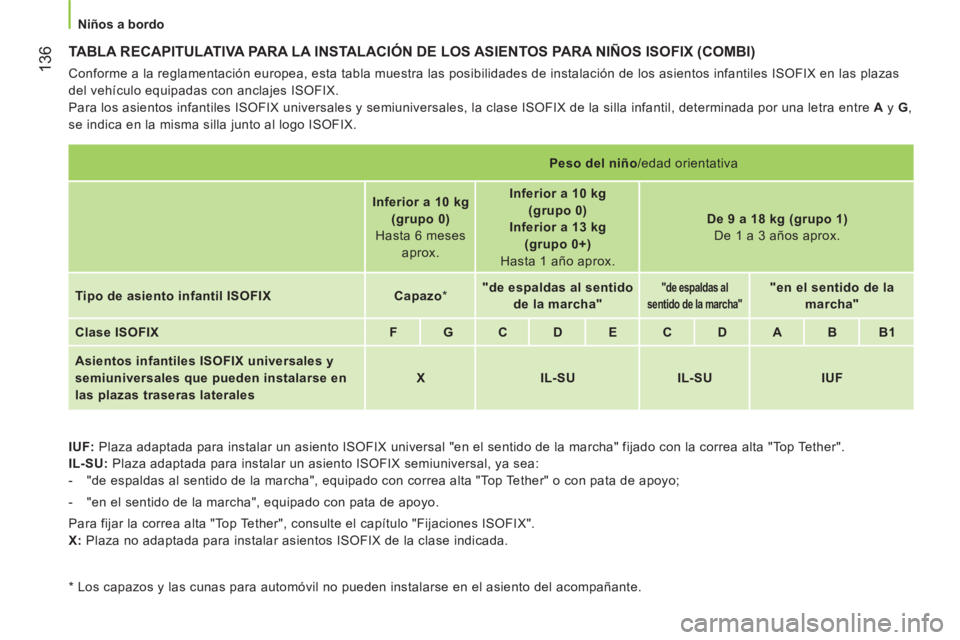

TABLA RECAPITULATIVA PARA LA INSTALACIÓN DE LOS ASIENTOS PARA NIÑOS ISOFIX (COMBI)

Conforme a la reglamentación europea, esta tabla muestra las posibilidades de instalación de los asientos infantiles ISOFIX en las plazas
del vehículo equipadas con anclajes ISOFIX.
Para los asientos infantiles ISOFIX universales y semiuniversales, la clase ISOFIX de la silla infantil, determinada por una letra entre A
y G
,
se indica en la misma silla junto al logo ISOFIX.

IUF:
Plaza adaptada para instalar un asiento ISOFIX universal "en el sentido de la marcha" fijado con la correa alta "Top Tether".

IL-SU:
Plaza adaptada para instalar un asiento ISOFIX semiuniversal, ya sea:


- "de espaldas al sentido de la marcha", equipado con correa alta "Top Tether" o con pata de apoyo;

- "en el sentido de la marcha", equipado con pata de apoyo.
Para fijar la correa alta "Top Tether", consulte el capítulo "Fijaciones ISOFIX".

X:
Plaza no adaptada para instalar asientos ISOFIX de la clase indicada.







Peso del niño
/edad orientativa


Inferior a 10 kg
(grupo 0)

Hasta 6 meses
aprox.

Inferior a 10 kg
(grupo 0)

Inferior a 13 kg
(grupo 0+)

Hasta 1 año aprox.

De 9 a 18 kg (grupo 1)

De 1 a 3 años aprox.


Tipo de asiento

infantil

ISOFIX


Capazo

*


"de espaldas al sentido
de la marcha"




"de espaldas al
sentido de la marcha"




"en el sentido de la
marcha"



Clase ISOFIX


F


G


C


D


E


C


D


A


B


B1



Asientos infantiles

ISOFIX

universales

y

semi

universales que pueden

instalarse en
las plazas traseras laterales


X


IL-SU


IL-SU


IUF


* Los capazos y las cunas para automóvil no pueden instalarse en el asiento del acompañante.

137
6
ACCESORIOS



Enganchar un remolque

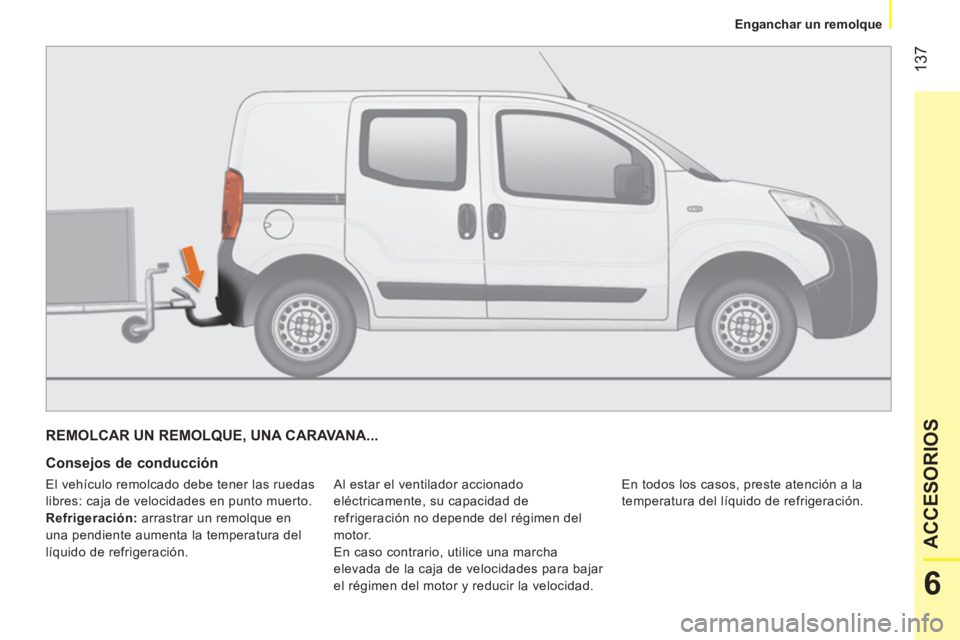

REMOLCAR UN REMOLQUE, UNA CARAVANA...


Consejos de conducción

Al estar el ventilador accionado
eléctricamente, su capacidad de
refrigeración no depende del régimen del
motor.
En caso contrario, utilice una marcha
elevada de la caja de velocidades para bajar
el régimen del motor y reducir la velocidad. En todos los casos, preste atención a la
temperatura del líquido de refrigeración. El vehículo remolcado debe tener las ruedas
libres: caja de velocidades en punto muerto.

Refrigeración:
arrastrar un remolque en
una pendiente aumenta la temperatura del
líquido de refrigeración.

138

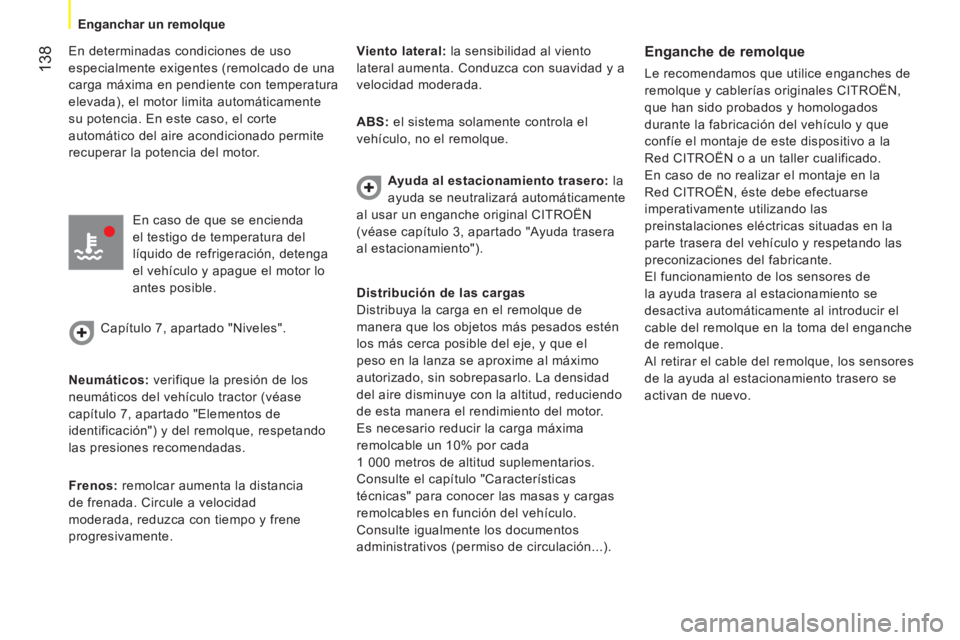

Enganchar un remolque


En determinadas condiciones de uso
especialmente exigentes (remolcado de una
carga máxima en pendiente con temperatura
elevada), el motor limita automáticamente
su potencia. En este caso, el corte
automático del aire acondicionado permite
recuperar la potencia del motor.
En caso de que se encienda
el testigo de temperatura del
líquido de refrigeración, detenga
el vehículo y apague el motor lo
antes posible.
Capítulo 7, apartado "Niveles".

Neumáticos:
verifique la presión de los
neumáticos del vehículo tractor (véase
capítulo 7, apartado "Elementos de
identificación") y del remolque, respetando
las presiones recomendadas.

Frenos:
remolcar aumenta la distancia
de frenada. Circule a velocidad
moderada, reduzca con tiempo y frene
progresivamente.
Viento lateral:
la sensibilidad al viento
lateral aumenta. Conduzca con suavidad y a
velocidad moderada.

ABS:
el sistema solamente controla el
vehículo, no el remolque.

Ayuda al estacionamiento trasero:
la
ayuda se neutralizará automáticamente
al usar un enganche original CITROËN
(véase capítulo 3, apartado "Ayuda trasera
al estacionamiento").

Enganche de remolque

Le recomendamos que utilice enganches de
remolque y cablerías originales CITROËN,
que han sido probados y homologados
durante la fabricación del vehículo y que
confíe el montaje de este dispositivo a la
Red CITROËN o a un taller cualificado.
En caso de no realizar el montaje en la
Red CITROËN, éste debe efectuarse
imperativamente utilizando las
preinstalaciones eléctricas situadas en la
parte trasera del vehículo y respetando las
preconizaciones del fabricante.
El funcionamiento de los sensores de
la ayuda trasera al estacionamiento se
desactiva automáticamente al introducir el
cable del remolque en la toma del enganche
de remolque.
Al retirar el cable del remolque, los sensores
de la ayuda al estacionamiento trasero se
activan de nuevo.
Distribución de las cargas
Distribuya la carga en el remolque de
manera que los objetos más pesados estén
los más cerca posible del eje, y que el
peso en la lanza se aproxime al máximo
autorizado, sin sobrepasarlo. La densidad
del aire disminuye con la altitud, reduciendo
de esta manera el rendimiento del motor.
Es necesario reducir la carga máxima
remolcable un 10% por cada
1 000 metros de altitud suplementarios.
Consulte el capítulo "Características
técnicas" para conocer las masas y cargas
remolcables en función del vehículo.
Consulte igualmente los documentos
administrativos (permiso de circulación...).

139
6
ACCESORIOS



Equipamientos

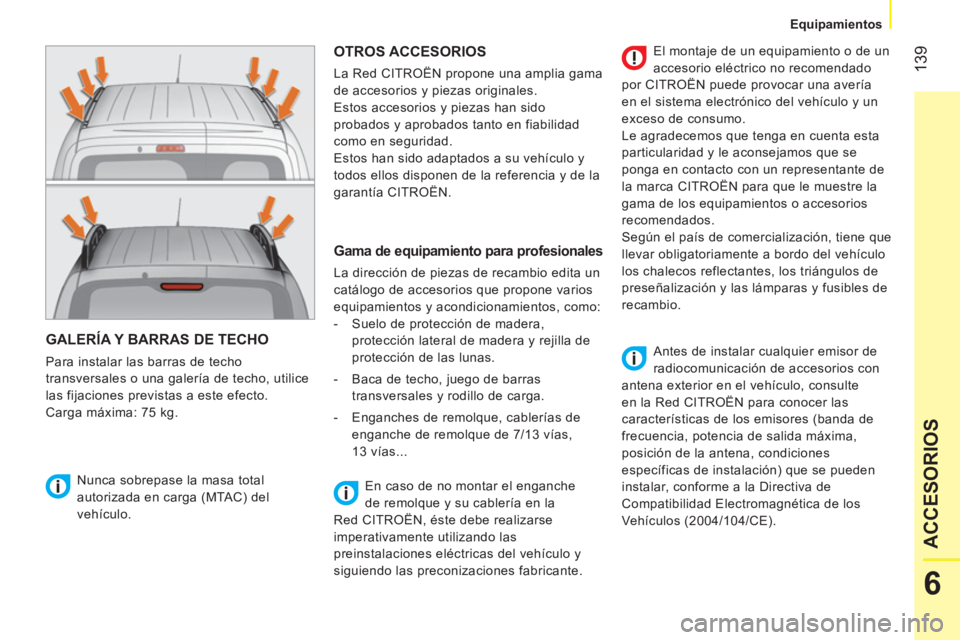

GALERÍA Y BARRAS DE TECHO

Para instalar las barras de techo
transversales o una galería de techo, utilice
las fijaciones previstas a este efecto.
Carga máxima: 75 kg.

OTROS ACCESORIOS

La Red CITROËN propone una amplia gama
de accesorios y piezas originales.
Estos accesorios y piezas han sido
probados y aprobados tanto en fiabilidad
como en seguridad.
Estos han sido adaptados a su vehículo y
todos ellos disponen de la referencia y de la
garantía CITROËN.
Nunca sobrepase la masa total
autorizada en carga (MTAC) del
vehículo.

Gama de equipamiento para profesionales

La dirección de piezas de recambio edita un
catálogo de accesorios que propone varios
equipamientos y acondicionamientos, como:


- Suelo de protección de madera,
protección lateral de madera y rejilla de
protección de las lunas.

- Baca de techo, juego de barras
transversales y rodillo de carga.

- Enganches de remolque, cablerías de
enganche de remolque de 7/13 vías,
13 vías...
El montaje de un equipamiento o de un
accesorio eléctrico no recomendado
por CITROËN puede provocar una avería
en el sistema electrónico del vehículo y un
exceso de consumo.
Le agradecemos que tenga en cuenta esta
particularidad y le aconsejamos que se
ponga en contacto con un representante de
la marca CITROËN para que le muestre la
gama de los equipamientos o accesorios
recomendados.
Según el país de comercialización, tiene que
llevar obligatoriamente a bordo del vehículo
los chalecos reflectantes, los triángulos de
preseñalización y las lámparas y fusibles de
recambio.
Antes de instalar cualquier emisor de
radiocomunicación de accesorios con
antena exterior en el vehículo, consulte
en la Red CITROËN para conocer las
características de los emisores (banda de
frecuencia, potencia de salida máxima,
posición de la antena, condiciones
específicas de instalación) que se pueden
instalar, conforme a la Directiva de
Compatibilidad Electromagnética de los
Vehículos (2004/104/CE). En caso de no montar el enganche
de remolque y su cablería en la
Red CITROËN, éste debe realizarse
imperativamente utilizando las
preinstalaciones eléctricas del vehículo y
siguiendo las preconizaciones fabricante.

140



Equipamientos

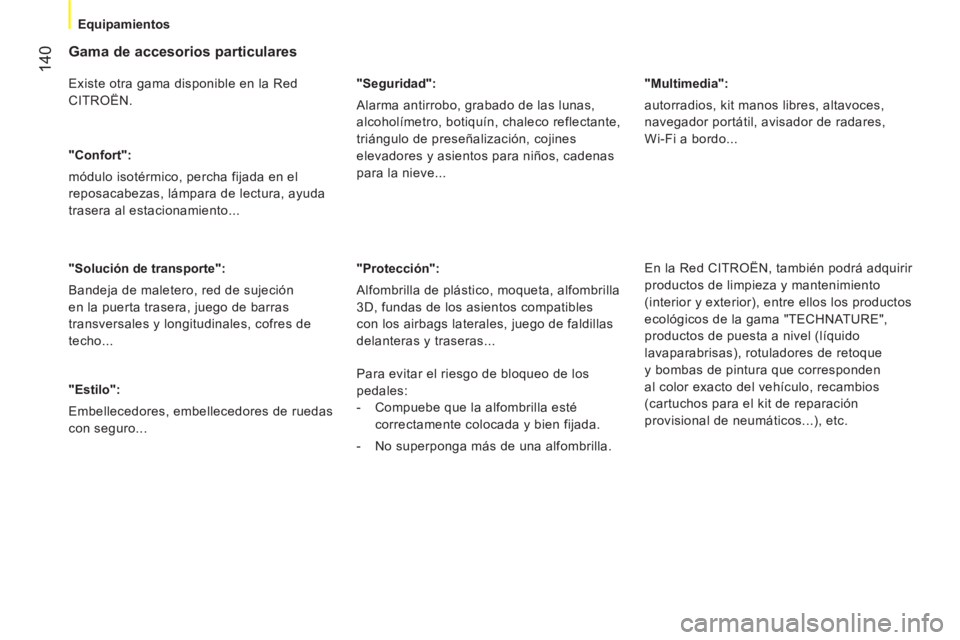

Gama de accesorios particulares

Existe otra gama disponible en la Red
CITROËN.

"Confort":
módulo isotérmico, percha fijada en el
reposacabezas, lámpara de lectura, ayuda
trasera al estacionamiento...

"Solución de transporte":
Bandeja de maletero, red de sujeción
en la puerta trasera, juego de barras
transversales y longitudinales, cofres de
techo...

"Estilo":
Embellecedores, embellecedores de ruedas
con seguro...
"Seguridad":
Alarma antirrobo, grabado de las lunas,
alcoholímetro, botiquín, chaleco reflectante,
triángulo de preseñalización, cojines
elevadores y asientos para niños, cadenas
para la nieve...

"Protección":
Alfombrilla de plástico, moqueta, alfombrilla
3D, fundas de los asientos compatibles
con los airbags laterales, juego de faldillas
delanteras y traseras...
"Multimedia":
autorradios, kit manos libres, altavoces,
navegador portátil, avisador de radares,
Wi-Fi a bordo...

En la Red CITROËN, también podrá adquirir
productos de limpieza y mantenimiento
(interior y exterior), entre ellos los productos
ecológicos de la gama "TECHNATURE",
productos de puesta a nivel (líquido
lavaparabrisas), rotuladores de retoque
y bombas de pintura que corresponden
al color exacto del vehículo, recambios
(cartuchos para el kit de reparación
provisional de neumáticos...), etc.
Para evitar el riesgo de bloqueo de los
pedales:


- Compuebe que la alfombrilla esté
correctamente colocada y bien fijada.

- No superponga más de una alfombrilla.

141
7
AYUDA RÁPIDA



Batería

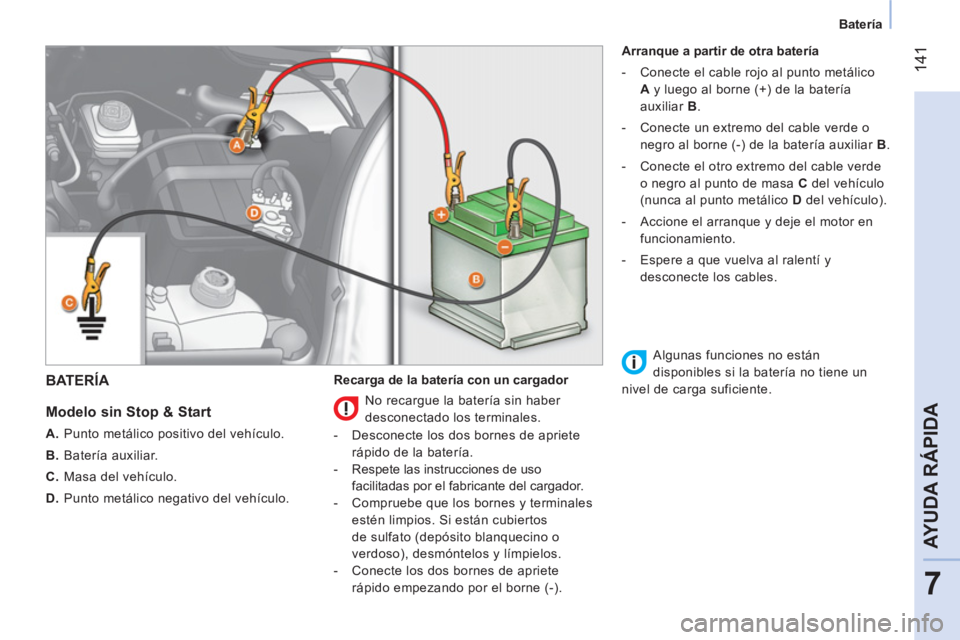

BATERÍA


Modelo sin Stop & Start



A.
Punto metálico positivo del vehículo.

B.
Batería auxiliar.

C.
Masa del vehículo.

D.
Punto metálico negativo del vehículo.
Recarga de la batería con un cargador
Arranque a partir de otra batería


- Conecte el cable rojo al punto metálico
A
y luego al borne (+) de la batería
auxiliar B
.

- Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
.

- Conecte el otro extremo del cable verde
o negro al punto de masa C
del vehículo
(nunca al punto metálico D
del vehículo).

- Accione el arranque y deje el motor en
funcionamiento.

- Espere a que vuelva al ralentí y
desconecte los cables.


No recargue la batería sin haber
desconectado los terminales.


- Desconecte los dos bornes de apriete
rápido de la batería.

- Respete las instrucciones de uso
facilitadas por el fabricante del cargador.

- Compruebe que los bornes y terminales
estén limpios. Si están cubiertos
de sulfato (depósito blanquecino o
verdoso), desmóntelos y límpielos.

- Conecte los dos bornes de apriete
rápido empezando por el borne (-).
Algunas funciones no están
disponibles si la batería no tiene un
nivel de carga suficiente.

142



Batería

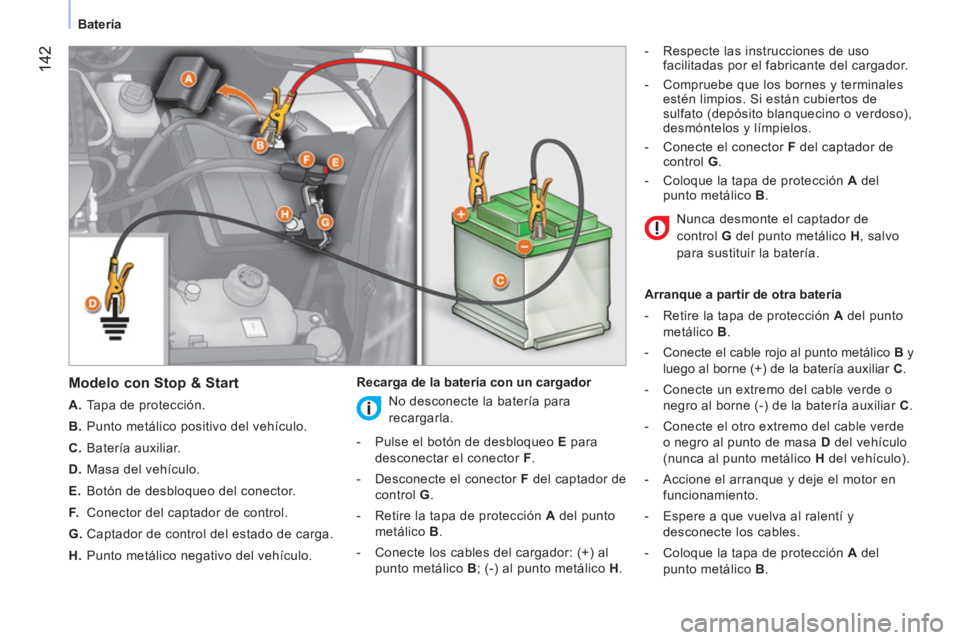

Modelo con Stop & Start



A.
Tapa de protección.

B.
Punto metálico positivo del vehículo.

C.
Batería auxiliar.

D.
Masa del vehículo.

E.
Botón de desbloqueo del conector.

F.
Conector del captador de control.

G.
Captador de control del estado de carga.

H.
Punto metálico negativo del vehículo.
Recarga de la batería con un cargador
- Respecte las instrucciones de uso
facilitadas por el fabricante del cargador.

- Compruebe que los bornes y terminales
estén limpios. Si están cubiertos de
sulfato (depósito blanquecino o verdoso),
desmóntelos y límpielos.

- Conecte el conector F
del captador de
control G
.

- Coloque la tapa de protección A
del
punto metálico B
.

Arranque a partir de otra batería


- Retire la tapa de protección A
del punto
metálico B
.

- Conecte el cable rojo al punto metálico B
y
luego al borne (+) de la batería auxiliar C
.

- Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar C
.

- Conecte el otro extremo del cable verde
o negro al punto de masa D
del vehículo
(nunca al punto metálico H
del vehículo).

- Accione el arranque y deje el motor en
funcionamiento.

- Espere a que vuelva al ralentí y
desconecte los cables.

- Coloque la tapa de protección A
del
punto metálico B
.



No desconecte la batería para
recargarla.


- Pulse el botón de desbloqueo E
para
desconectar el conector F
.

- Desconecte el conector F
del captador de
control G
.

- Retire la tapa de protección A
del punto
metálico B
.

- Conecte los cables del cargador: (+) al
punto metálico B
; (-) al punto metálico H
. Nunca desmonte el captador de
control G
del punto metálico H
, salvo
para sustituir la batería.
