135
5
SICUREZZA



Bambini a bordo

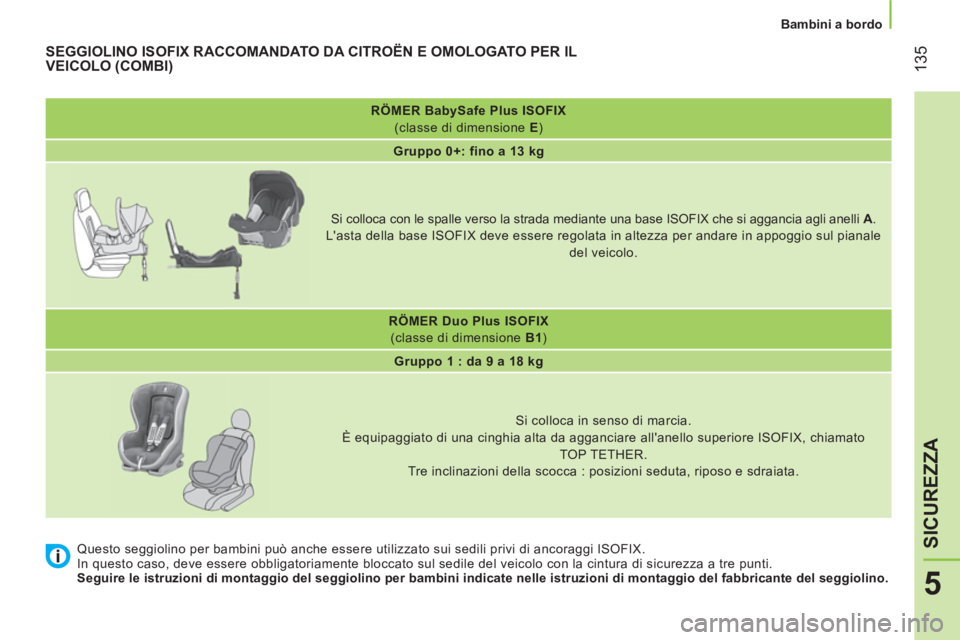

RÖMER BabySafe Plus ISOFIX
(classe di dimensione E
)


Gruppo 0+: fino a 13 kg




Si colloca con le spalle verso la strada mediante una base ISOFIX che si aggancia agli anelli A
.
L'asta della base ISOFIX deve essere regolata in altezza per andare in appoggio sul pianale
del veicolo.


RÖMER Duo Plus ISOFIX
(classe di dimensione B1
)


Gruppo 1 : da 9 a 18 kg




Si colloca in senso di marcia.
È equipaggiato di una cinghia alta da agganciare all'anello superiore ISOFIX, chiamato
TOP TETHER.
Tre inclinazioni della scocca : posizioni seduta, riposo e sdraiata.
Questo seggiolino per bambini può anche essere utilizzato sui sedili privi di ancoraggi ISOFIX.

In questo caso, deve essere obbligatoriamente bloccato sul sedile del veicolo con la cintura di sicurezza a tre punti.


Seguire le istruzioni di montaggio del seggiolino per bambini indicate nelle istruzioni di montaggio del fabbricante del seggiolino.
















SEGGIOLINO ISOFIX RACCOMANDATO DA CITROËN E OMOLOGATO PER IL
VEICOLO (COMBI)

136



Bambini a bordo


TABELLA RIASSUNTIVA PER LA COLLOCAZIONE DEI SEGGIOLINI PER BAMBINI ISOFIX (COMBI)

Conformemente alla legislazione europea (ECE 16), questa tabella indica le possibilità di collocazione dei seggiolini ISOFIX per bambini da
fissare ai sedili equipaggiati di ancoraggi ISOFIX nel veicolo.
Per i seggiolini ISOFIX universali e semi universali, la classe di misura ISOFIX è determinata da una lettera compresa tra A
e G
ed è
indicata sul seggiolino accanto al logo ISOFIX.

IUF:
posto adatto alla collocazione di un seggiolino I
sofix U
niversale, in senso di marcia, da fissare con la cinghia alta " T op Tether".

IL-SU:
posto adatto alla collocazione di un seggiolino I
sofix s
emi U
niversale, ossia:


- con schienale rivolto alla strada, equipaggiato di cinghia alta "Top Tether" o di asta,

- in senso di marcia, equipaggiato di asta.
Per fissare la cinghia alta "Top Tether", consultare il capitolo "Fissaggi ISOFIX".

X:
posto non adatto alla collocazione di un seggiolino ISOFIX della classe di misura indicata.







Peso del bambino
/età indicativa


Inferiore a 10 Kg
(gruppo 0)

Fino a circa
6 mesi

Inferiore a 10 Kg
(gruppo 0)

Inferiore a 13 Kg
(gruppo 0+)

Fino a circa 1 anno

Da 9 a 18 Kg (gruppo 1)

Da 1 a 3 anni


Tipo di seggiolino

ISOFIX




A culla


*

"schienale rivolto alla
strada"




"schienale rivolto
alla strada"



"in senso di marcia"



Classe di misura ISOFIX


F


G


C


D


E


C


D


A


B


B1



Seggiolini ISOFIX

universali e semi
universali che possono essere collocati sui
sedili posteriori laterali


X


IL-SU


IL-SU


IUF


*
Le culle da auto non possono essere installate sul sedile del passeggero anteriore.

137
6
ACCESSORI


Rimorchio

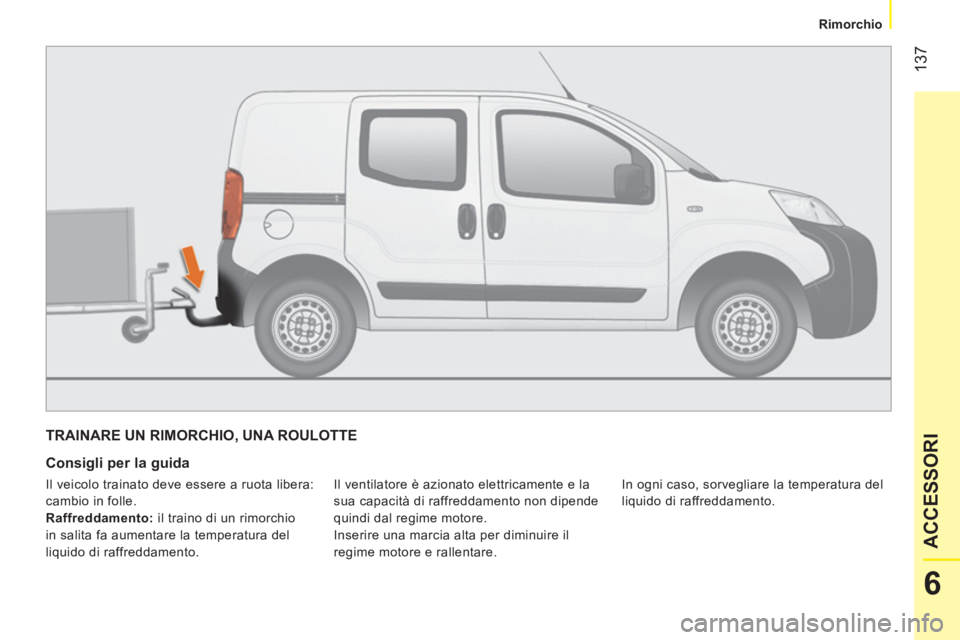

TRAINARE UN RIMORCHIO, UNA ROULOTTE


Consigli per la guida

Il ventilatore è azionato elettricamente e la
sua capacità di raffreddamento non dipende
quindi dal regime motore.
Inserire una marcia alta per diminuire il
regime motore e rallentare. In ogni caso, sorvegliare la temperatura del
liquido di raffreddamento. Il veicolo trainato deve essere a ruota libera:
cambio in folle.

Raffreddamento:
il traino di un rimorchio
in salita fa aumentare la temperatura del
liquido di raffreddamento.

138
Rimorchio


In alcuni casi di utilizzo particolarmente
esigente (traino del peso massimo con
una forte pendenza e con una temperatura
elevata), il motore limita automaticamente
la propria potenza. In questo caso,
l'interruzione automatica dell'aria
condizionata consente di recuperare una
certa potenza del motore.
Se si accende la spia della
temperatura del liquido di
raffreddamento, fermare il veicolo
e spegnere immediatamente il
motore.
Capitolo 7, rubrica "Livelli".

Pneumatici:
controllare la pressione
dei pneumatici della vettura trainante
(vedi capitolo 7, rubrica "Elementi di
identificazione") e del rimorchio rispettando
le pressioni raccomandate.

Freni:
il traino aumenta la distanza di
frenata. Guidare a velocità moderata;
scalare le marce per tempo e frenare
progessivamente.
Vento laterale:
la sensibilità al vento
laterale aumenta. Guidare con dolcezza e a
velocità moderata.

ABS:
il sistema controlla il veicolo, non il
rimorchio.

Assistenza al parcheggio posteriore:
l'aiuto sarà disattivato automaticamente
al momento dell'utilizzo di un dispositivo di
traino originale CITROËN (vedi capitolo 3,
rubrica "Assistenza posteriore al parcheggio").
Gancio traino

Raccomandiamo di utilizzare gli attacchi
e i fasci elettrici originali CITROËN che
sono stati collaudati e omologati sin dalla
progettazione del veicolo e di affidare il
montaggio di questo dispositivo alla rete
CITROËN o ad un riparatore qualificato.
In caso di montaggio al di fuori della
rete CITROËN il montaggio deve essere
effettuato obbligatoriamente utilizzando le
predisposizioni elettriche presenti sul retro
del veicolo e attenendosi alle istruzioni
fornite dal costruttore.
Il funzionamento dei sensori dell'assistenza
posteriore al parcheggio viene
automaticamente disattivato al momento
dell'inserimento della spinetta del cavo del
rimorchio nella presa di traino.
Quando si estrae la spinetta dal cavo
del rimorchio, i sensori dell'assistenza
posteriore al parcheggio vengono
nuovamente attivati.
Ripartizione dei carichi
Ripartire il carico nel rimorchio affinché
gli oggetti più pesanti si trovino il più
possibile vicino all'asse e il peso sia il
più vicino possibile al peso massimo
autorizzato, senza superarlo. La densità
dell'aria diminuisce con l'altitudine,
determinando un calo delle prestazioni
del motore. È necessario ridurre il carico
massimo rimorchiabile del 10% ogni
1 000 metri di altitudine. Fare riferimento
al capitolo "Caratteristiche tecniche" per
conoscere i pesi e i carichi trainabili a
seconda del proprio veicolo. Consultare
inoltre i documenti amministrativi (carta di
circolazione, ecc...).

139
6
ACCESSORI



Equipaggiamenti

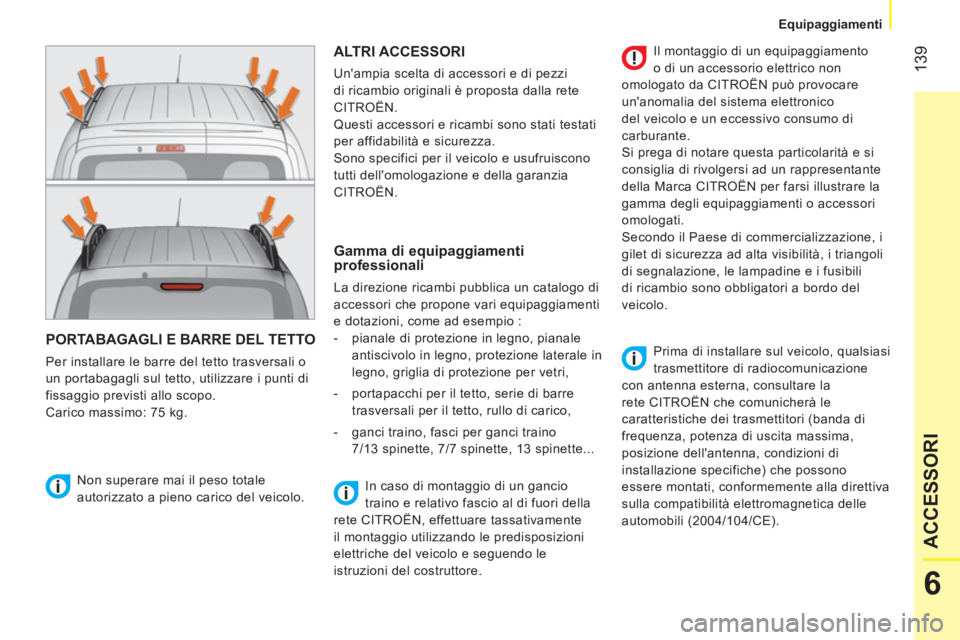

PORTABAGAGLI E BARRE DEL TETTO

Per installare le barre del tetto trasversali o
un portabagagli sul tetto, utilizzare i punti di
fissaggio previsti allo scopo.
Carico massimo: 75 kg.

ALTRI ACCESSORI

Un'ampia scelta di accessori e di pezzi
di ricambio originali è proposta dalla rete
CITROËN.
Questi accessori e ricambi sono stati testati
per affidabilità e sicurezza.
Sono specifici per il veicolo e usufruiscono
tutti dell'omologazione e della garanzia
CITROËN.
Non superare mai il peso totale
autorizzato a pieno carico del veicolo.

Gamma di equipaggiamenti
professionali
La direzione ricambi pubblica un catalogo di
accessori che propone vari equipaggiamenti
e dotazioni, come ad esempio :


- pianale di protezione in legno, pianale
antiscivolo in legno, protezione laterale in
legno, griglia di protezione per vetri,

- portapacchi per il tetto, serie di barre
trasversali per il tetto, rullo di carico,

- ganci traino, fasci per ganci traino
7/13 spinette, 7/7 spinette, 13 spinette...
Il montaggio di un equipaggiamento
o di un accessorio elettrico non
omologato da CITROËN può provocare
un'anomalia del sistema elettronico
del veicolo e un eccessivo consumo di
carburante.
Si prega di notare questa particolarità e si
consiglia di rivolgersi ad un rappresentante
della Marca CITROËN per farsi illustrare la
gamma degli equipaggiamenti o accessori
omologati.
Secondo il Paese di commercializzazione, i
gilet di sicurezza ad alta visibilità, i triangoli
di segnalazione, le lampadine e i fusibili
di ricambio sono obbligatori a bordo del
veicolo.
Prima di installare sul veicolo, qualsiasi
trasmettitore di radiocomunicazione
con antenna esterna, consultare la
rete CITROËN che comunicherà le
caratteristiche dei trasmettitori (banda di
frequenza, potenza di uscita massima,
posizione dell'antenna, condizioni di
installazione specifiche) che possono
essere montati, conformemente alla direttiva
sulla compatibilità elettromagnetica delle
automobili (2004/104/CE). In caso di montaggio di un gancio
traino e relativo fascio al di fuori della
rete CITROËN, effettuare tassativamente
il montaggio utilizzando le predisposizioni
elettriche del veicolo e seguendo le
istruzioni del costruttore.

140



Equipaggiamenti

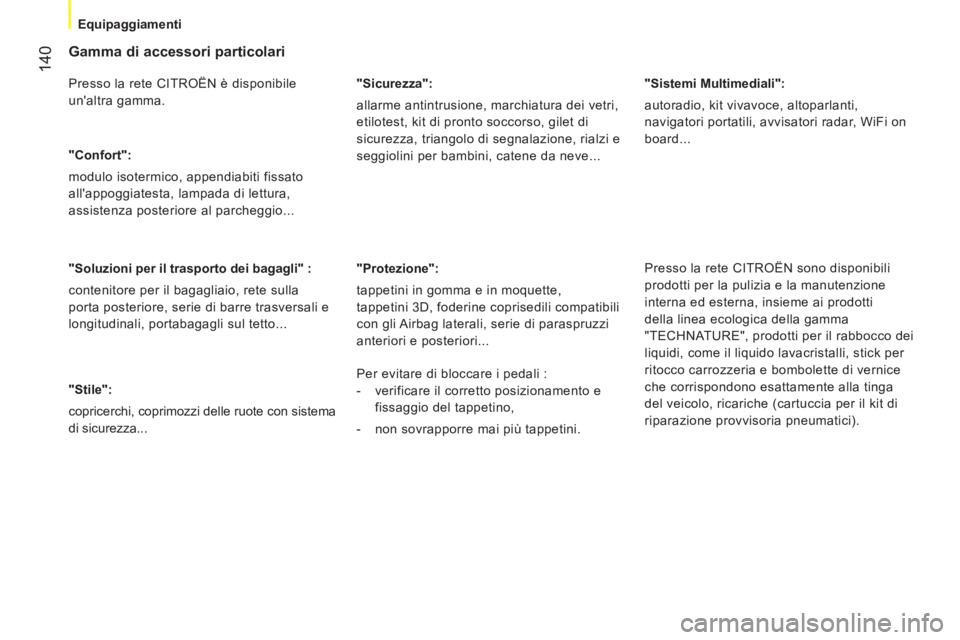

Gamma di accessori particolari

Presso la rete CITROËN è disponibile
un'altra gamma.

"Confort":
modulo isotermico, appendiabiti fissato
all'appoggiatesta, lampada di lettura,
assistenza posteriore al parcheggio...

"Soluzioni per il trasporto dei bagagli" :
contenitore per il bagagliaio, rete sulla
porta posteriore, serie di barre trasversali e
longitudinali, portabagagli sul tetto...

"Stile":
copricerchi, coprimozzi delle ruote con sistema
di sicurezza...
"Sicurezza":
allarme antintrusione, marchiatura dei vetri,
etilotest, kit di pronto soccorso, gilet di
sicurezza, triangolo di segnalazione, rialzi e
seggiolini per bambini, catene da neve...

"Protezione":
tappetini in gomma e in moquette,
tappetini 3D, foderine coprisedili compatibili
con gli Airbag laterali, serie di paraspruzzi
anteriori e posteriori...
"Sistemi Multimediali":
autoradio, kit vivavoce, altoparlanti,
navigatori portatili, avvisatori radar, WiFi on
board...

Presso la rete CITROËN sono disponibili
prodotti per la pulizia e la manutenzione
interna ed esterna, insieme ai prodotti
della linea ecologica della gamma
"TECHNATURE", prodotti per il rabbocco dei
liquidi, come il liquido lavacristalli, stick per
ritocco carrozzeria e bombolette di vernice
che corrispondono esattamente alla tinga
del veicolo, ricariche (cartuccia per il kit di
riparazione provvisoria pneumatici).
Per evitare di bloccare i pedali :


- verificare il corretto posizionamento e
fissaggio del tappetino,

- non sovrapporre mai più tappetini.

141
7
GUIDA RAPIDA



Batteria


BATTERIA


Modello senza Stop & Start



A.
Polo metallico positivo del veicolo.

B.
Batteria d'emergenza.

C.
Massa del veicolo.

D.
Polo metallico negativo del eicolo.
Per ricaricare la batteria con un caricabatterie
Per avviare la vettura utilizzando un'altra
batteria


- Collegare il cavo rosso al polo A
poi al
morsetto (+) della batteria di emergenza B
.

- Collegare un'estremità del cavo verde o
nero con il morsetto (-) della batteria di
emergenza B
.

- Collegare l'altra estremità del cavo
verde o nero con il punto di massa C
del veicolo (mai sul polo metallico D del
veicolo).

- Azionare il motorino d'avviamento, lasciar
girare il motore.

- Attendere il ritorno al minimo e scollegare
i cavi.


Non ricaricare la batteria senza aver
scollegato i terminali.


- Scollegare i due morsetti a serraggio
rapido della batteria.

- Rispettare le istruzioni d'uso fornite dal
fabbricante del caricabatterie.

- Verificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti di
un deposito biancastro o verdastro),
smontarli e pulirli.

- Ricollegare i due morsetti a serraggio
rapido iniziando dal morsetto (-).
Alcune funzioni non sono disponibili
finché la batteria non ha raggiunto un
livello di carica sufficiente.

142



Batteria



Modello con Stop & Start



A.
Coperchietto di protezione.

B.
Polo metallico positivo del veicolo.

C.
Batteria d'emergenza.

D.
Massa del veicolo.

E.
Tasto di sbloccaggio del connettore.

F.
Connettore del captatore di controllo.

G.
Captatore di controllo stato di carica.

H.
Polo metallico negativo del veicolo.
Ricaricare la batteria con un caricabatterie
- Seguire le istruzioni d'utilizzo fornite dal
produttore del caricabatterie.

- Verifi care che i morsetti e i terminali siano
puliti. Se sono ricoperti di solfato (depositi
biancastri o verdastri), smontarli e pulirli.

- Ricollegare il connettore F
del captatore
di controllo G
.

- Ricollocare il coperchietto di protezione A

del punto metallico B
.

Avviare la vettura con un'altra batteria


- Togliere il coperchietto di protezione A
dal punto metallico B
.

- Collegare il cavo rosso al punto
metallico B
, poi al morsetto (+) della
batteria d'emergenza C
.

- Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria
d'emergenza C
.

- Collegare l'altra estremità del cavo verde
o nero al punto di massa D
del veicolo
(mai sul punto metallico H
del veicolo).

- Azionare il motorino d'avviamento e
lasciar girare il motore avviato.

- Attendere il ritorno al minimo e
scollegare i cavi.

- Ricollocare il coperchietto di protezione A

del punto metallico B
.



Non scollegare la batteria per
ricaricarla.


- Premere il tasto di sbloccaggio E
per
scollegare il connettore F
.

- Scollegare il connettore F
del captatore
di controllo G
.

- Togliere il coperchietto di protezione A
dal punto metallico B
.

- Collegare i cavi del caricabatterie : (+) sul
punto metallico B
; (-) sul punto metallico H
. Non togliere mai il captatore di
controllo G
dal punto metallico H
,
tranne in caso di sostituzione della
batteria.
