2014 CITROEN NEMO Instrukcja obsługi (in Polish)

151
7
SZYBKA POMOC

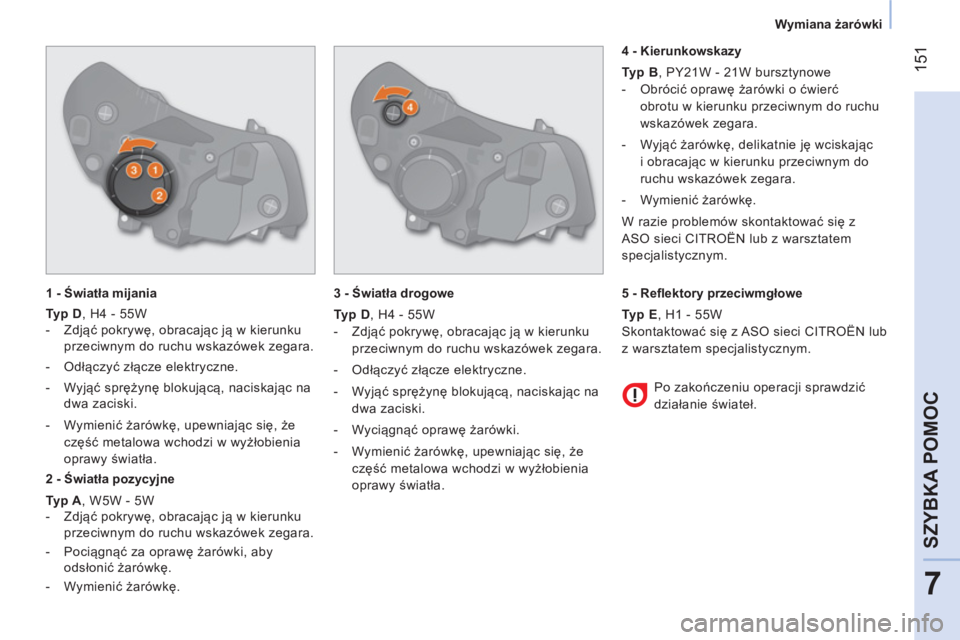

Wymiana żarówki

1 - Światła mijania

Typ D
, H4 - 55W


- Zdjąć pokrywę, obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą, naciskając na
dwa zaciski.

- Wymienić żarówkę, upewniając się, że
część metalowa wchodzi w wyżłobienia
oprawy światła.


2 - Światła pozycyjne

Typ A
, W5W - 5W


- Zdjąć pokrywę, obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Pociągn
ąć za oprawę żarówki, aby
odsłonić żarówkę.

- Wymienić żarówkę.

3 - Światła drogowe

Typ D
, H4 - 55W


- Zdjąć pokrywę, obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą, naciskając na
dwa zaciski.

- Wyciągnąć oprawę żarówki.

- Wymienić żarówkę, upewniając się, że
część metalowa wchodzi w wyżł
obienia
oprawy światła.

4 - Kierunkowskazy

Typ B
, PY21W - 21W bursztynowe


- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do ruchu
wskazówek zegara.

- Wyjąć żarówkę, delikatnie ję wciskając
i obracając w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.
W razie problemów skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.

Po zakończeniu operacji sprawdzić
działanie świateł.

5 - Refl ektory przeciwmgłowe

Typ E
, H1 - 55W
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.

152
Wymiana żarówki

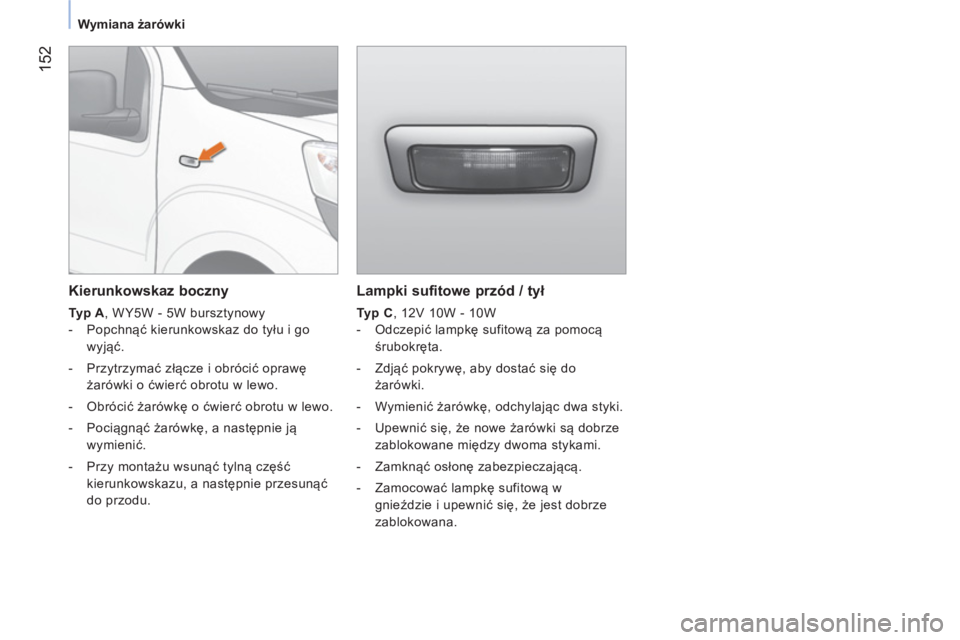

Lampki sufitowe przód / tył


Typ C
, 12V 10W - 10W


- Odczepić lampkę sufitową za pomocą
śrubokręta.

- Zdjąć pokrywę, aby dostać się do
żarówki.

- Wymienić żarówkę, odchylając dwa styki.

- Upewnić się, że nowe żarówki są dobrze
zablokowane między dwoma stykami.

- Zamknąć osłonę zabezpieczającą.

- Zamocować lampkę sufitową w
gnieździe i upewnić się, że jest dobrze
zablokowana.



Kierunkowskaz boczny


Typ A
, WY5W - 5W bursztynowy


- Popchnąć kierunkowskaz do tyłu i go
wyjąć.

- Przytrzymać złącze i obrócić oprawę
żarówki o ćwierć obrotu w lewo.

- Obrócić żarówkę o ćwierć obrotu w lewo.

- Pociągnąć żarówkę, a następnie ją
wymienić.

- Przy montażu wsunąć tylną część
kierunkowskazu, a następnie przesunąć
do przodu.

153
7
SZYBKA POMOC
Wymiana żarówki

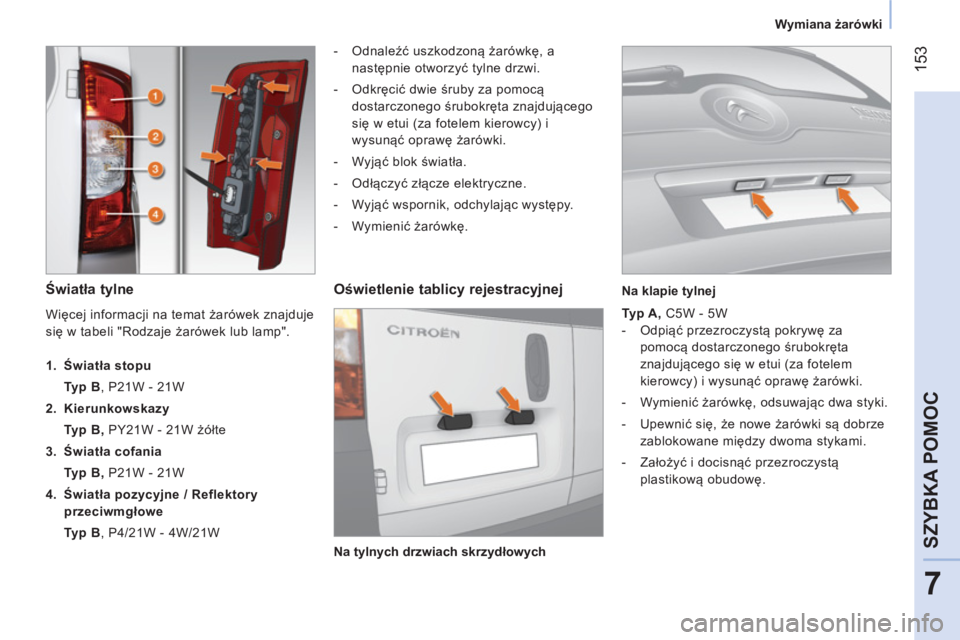

Światła tylne



- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi.

- Odkręcić dwie śruby za pomocą
dostarczonego śrubokręta znajdującego
się w etui (za fotelem kierowcy) i
wysunąć oprawę żarówki.

- Wyjąć blok światła.

- Odłączyć złącze elektryczne.

- Wyjąć wspornik, odchylając występy.

- Wymienić żarówkę.


Oświetlenie tablicy rejestracyjnej


Typ A, C5W - 5W


- Odpiąć przezroczystą pokrywę za
pomocą dostarczonego śrubokręta
znajdującego się w etui (za fotelem
kierowcy) i wysunąć oprawę żarówki.

- Wymienić żarówkę, odsuwając dwa styki.

- Upewnić się, że nowe żarówki są dobrze
zablokowane między dwoma stykami.

- Założyć i docisnąć przezroczystą
plastikową obudowę.
Więcej informacji na temat żarówek znajduje
się w tabeli "Rodzaje żarówek lub lamp".




1. Światła stopu
Typ B , P21W - 21W

2. Kierunkowskazy
Typ B, PY21W - 21W żółte

3. Światła cofania
Typ B, P21W - 21W

4.
Światła pozycyjne /
Reflektory
przeciwmgłowe

Typ B
, P4/21W - 4W/21W

Na tylnych drzwiach skrzydłowych
Na klapie tylnej

154
Wymiana żarówki


Trzecie światło stopu


W tylnych drzwiach skrzydłowych


Typ B
, W5W - 5W (4 żarówki)


- Odpiąć przezroczystą obudowę za
pomocą wkrętaka znajdującego się w
torbie z narzędziami.

- Odłączyć złącze elektryczne.

- Wyjąć oprawę żarówek, ściskając dwa
występy.

- Wyjąć uszkodzoną żarówkę.

- Wymienić żarówkę.

W klapie tylnej

Typ B,
W5W - 5W (5 żarówek)


- Otworzyć klapę tylną.

- Wyjąć dwa wkręty mocujące obudow
ę, a
potem obudowę.

- Wyjąć oprawę żarówek, ściskając dwa
występy.

- Wyjąć uszkodzoną żarówkę.

- Wymienić żarówkę.


W razie problemów, skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.

155
7
SZYBKA POMOC

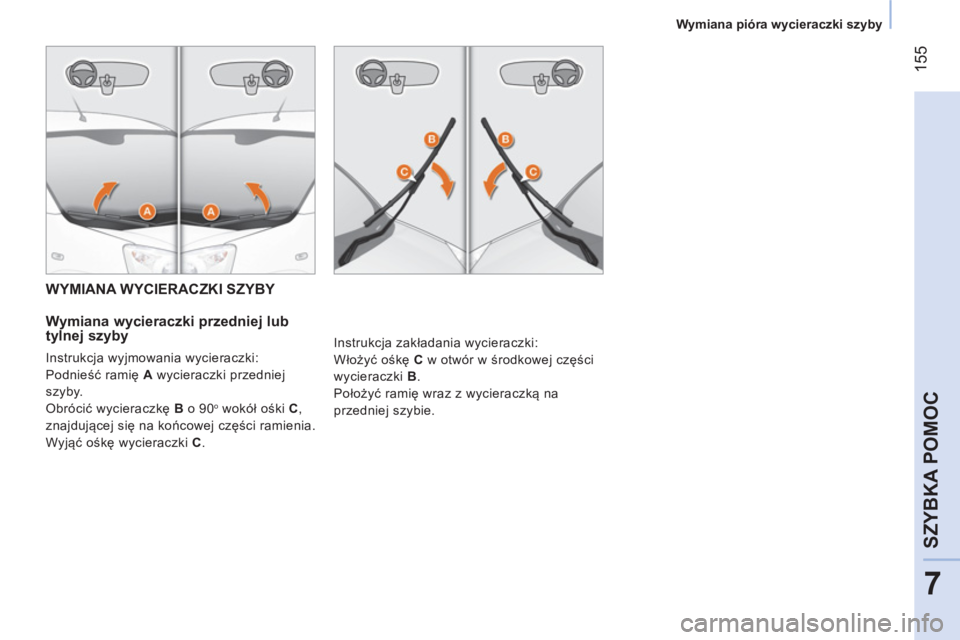

Wymiana pióra wycieraczki szyby




WYMIANA WYCIERACZKI SZYBY

Wymiana wycieraczki przedniej lub
tylnej szyby
Instrukcja wyjmowania wycieraczki:
Podnieść ramię A wycieraczki przedniej
szyby.
Obrócić wycieraczkę B o 90
o wokół ośki C ,
znajdującej się na końcowej części ramienia.
Wyjąć ośkę wycieraczki C . Instrukcja zakładania wycieraczki:
Włożyć ośkę C w otwór w środkowej części
wycieraczki B .
Położyć ramię wraz z wycieraczką na
przedniej szybie.

156

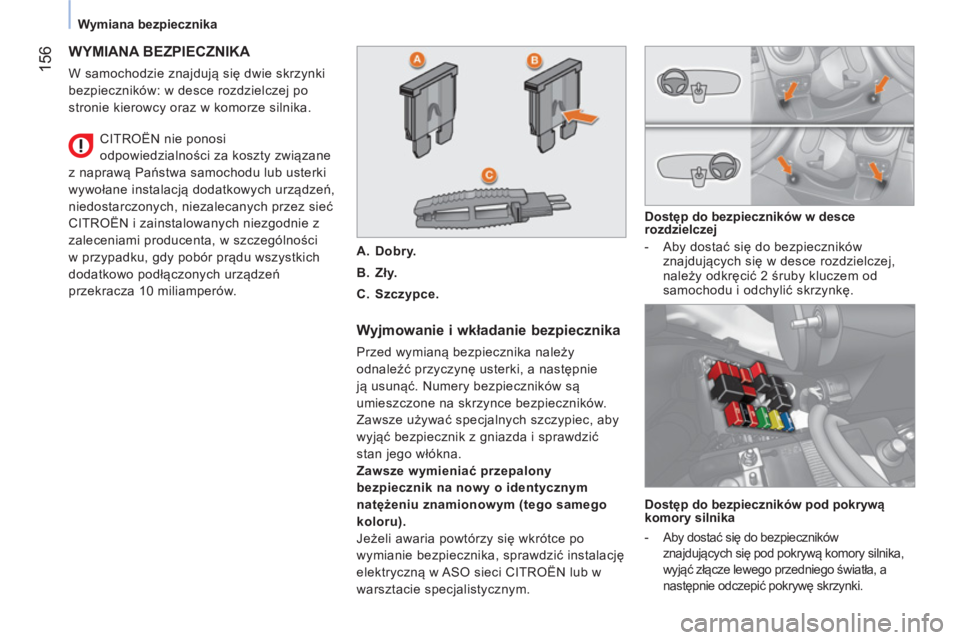

Wymiana bezpiecznika


WYMIANA BEZPIECZNIKA

W samochodzie znajdują się dwie skrzynki
bezpieczników: w desce rozdzielczej po
stronie kierowcy oraz w komorze silnika.

Wyjmowanie i wkładanie bezpiecznika

Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie
ją usunąć. Numery bezpieczników są
umieszczone na skrzynce bezpieczników.
Zawsze używać specjalnych szczypiec, aby
wyjąć bezpiecznik z gniazda i sprawdzić
stan jego włókna.

Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
natężeniu znamionowym (tego samego
koloru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, sprawdzić instalację
elektryczną w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Dostęp do bezpieczników w desce
rozdzielczej


- Aby dostać się do bezpieczników
znajdujących się w desce rozdzielczej,
należy odkręcić 2 śruby kluczem od
samochodu i odchylić skrzynkę.
CITROËN nie ponosi
odpowiedzialności za koszty związane
z naprawą Pań
stwa samochodu lub usterki
wywołane instalacją dodatkowych urządzeń,
niedostarczonych, niezalecanych przez sieć
CITROËN i zainstalowanych niezgodnie z
zaleceniami producenta, w szczególności
w przypadku, gdy pobór prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamperów.

A.
Dobry.

B.
Zły.

C.
Szczypce.


Dostęp do bezpieczników pod pokrywą
komory silnika


-
Aby dostać się do bezpieczników
znajdujących się pod pokrywą komory silnika,
wyjąć złącze lewego przedniego światła, a
następnie odczepić pokrywę skrzynki.

157
7
SZYBKA POMOC



Wymiana bezpiecznika

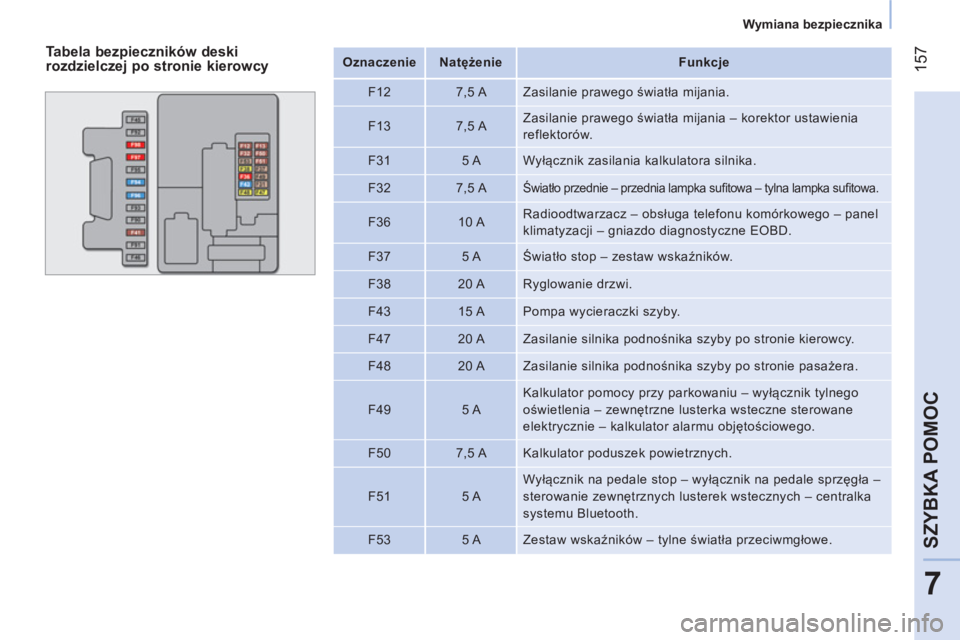

Tabela bezpieczników deski
rozdzielczej po stronie kierowcy

Oznaczenie



Natężenie


Funkcje


F12
7,5 A Zasilanie prawego światła mijania.

F13
7,5 A Zasilanie prawego światła mijania – korektor ustawienia
reflektorów.

F31
5 A Wyłącznik zasilania kalkulatora silnika.

F32
7,5 A

Światło przednie – przednia lampka sufi towa – tylna lampka sufi towa.


F36
10 A Radioodtwarzacz – obsługa telefonu komórkowego – panel
klimatyzacji – gniazdo diagnostyczne EOBD.

F37
5 A Światło stop – zestaw wskaźników.

F38
20 A Ryglowanie drzwi.

F43
15 A Pompa wycieraczki szyby.

F47
20 A Zasilanie silnika podnośnika szyby po stronie kierowcy.

F48
20 A Zasilanie silnika podnośnika szyby po stronie pasażera.

F49
5 A Kalkulator pomocy przy parkowaniu – wyłącznik tylnego
oświetlenia – zewnętrzne lusterka wsteczne sterowane
elektrycznie – kalkulator alarmu objętościowego.

F50
7,5 A Kalkulator poduszek powietrznych.

F51
5 A Wyłącznik na pedale stop – wyłącznik na pedale sprzęgła –
sterowanie zewnętrznych lusterek wstecznych – centralka
systemu Bluetooth.

F53
5 A Zestaw wskaź
ników – tylne światła przeciwmgłowe.

158

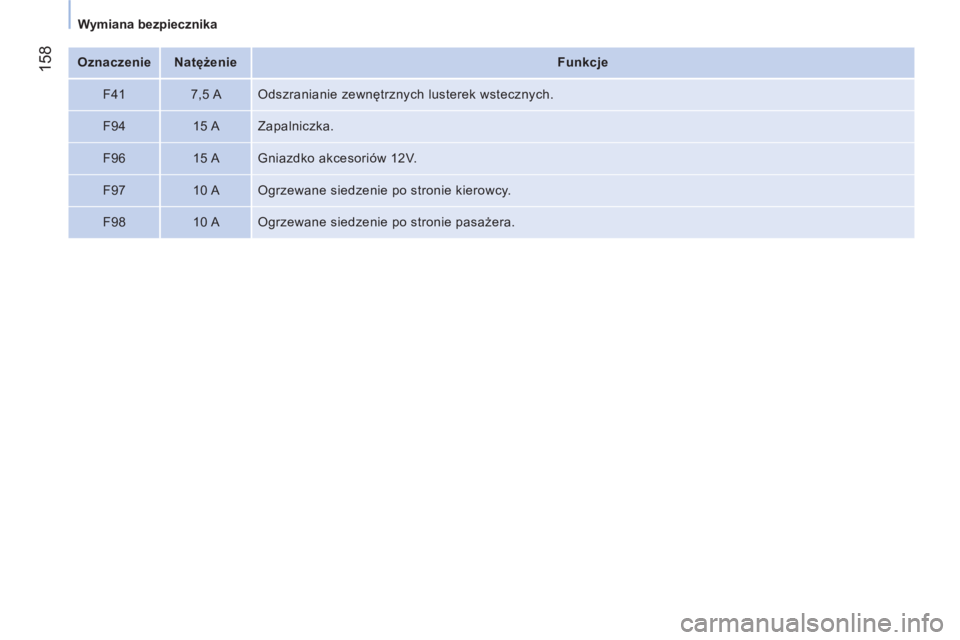

Wymiana bezpiecznika



Oznaczenie



Natężenie


Funkcje


F41
7,5 A Odszranianie zewnętrznych lusterek wstecznych.

F94
15 A Zapalniczka.

F96
15 A Gniazdko akcesoriów 12V.

F97
10 A Ogrzewane siedzenie po stronie kierowcy.

F98
10 A Ogrzewane siedzenie po stronie pasażera.
