2014 CITROEN JUMPER MULTISPACE ESP

139


Sniega vairogs

ĀTRA PALĪDZĪBA
7
NOŅEMAMS SNIEGA AIZSARGREŽĢISŅ

Atkarībā no galamērķa noņemamo sniega
aizsargrežģi uzstāda priekšējā bufera
lejasdaļā, lai novērstu sniega uzkrāšanos
radiatora dzesēšanas ventilatora līmenī.


UZSTĀDĪŠANA



- Novietojiet noņemamo sniega
aizsargrežģi iepretim tā centrēšanas
vietai A
uz priekšējā bufera.

- Nostipriniet to vietā, piespiežot katru
četros stūros novietoto skavu B
.

Neaizmirstiet noņemt sniega aizsargrežģi,
ja ārējā gaisa temperatūra ir augstāka
par 10°C (nesnieg) vai arī ja jūs velkat
automašīnu.


NOŅEMŠANA



- Ievietojiet skrūvgriezi atverē, kas
atrodas līdzās katrai skavai.

- Pakustiniet sviru, lai pakāpeniski vienu
pēc otras atbrīvotu četras skavas B
.



6. SALABOTĀ RITEŅA UZSTĀDĪŠANA ATPAKAĻŅ

Salabotais ritenis jāuzstāda atpakaļ tāpat, kā
aprakstīts 5. etapā.
8. sadaļa nodaļā "Identifikācijas
elementi", lai lokalizētu riepu uzlīmes.
Rezerves ritenis nav piemērots lielu
attālumu veikšanai, tiklīdz iespējams,
pārbaudiet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā uzgriežņu
stingrību un gaisa spiedienu rezerves ritenī,
saremontējiet un uzstādiet atpakaļ bojāto
riteni. Pārbaudiet CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā, vai rezerves
ritenis ievietots pareizi.

141


Spuldzītes maiņa
ĀTRA PALĪDZĪBA
7

SPULDZĪTES MAIŅA


Veids C
Halogēnu spuldzīte :
izņemiet fiksēšanas
atsperi no ligzdas.
Veids A
Spuldzīte pilnībā no
stikla : velciet vieglītēm,
jo tā ir ievietota ar
spiedienu.

SPULDZĪŠU VEIDI

Jūsu automašīnā ir uzstādītas dažāda veida spuldzītes. Lai tās izņemtu :
Ve i d

s
B
Bajoneta veida
spuldzīte : piespiediet
spuldzīti, tad pagrieziet to
pretēji pulksteņa rādītāja
virzienam.
Halogēnu spuldzītes maiņa ir jāveic
pēc tam, kad lukturi vairākas minūtes ir
bijuši izslēgti (iespējams smagu apdegumu
risks). Neaiztieciet lampiņu kailām rokām,
neizmantojiet plūksnainas lupatiņas.
Katras operācijas beigās pārbaudiet, vai
lukturi kārtīgi darbojas.

142


Spuldzītes maiņa


3.
Pagrieziena rādītāji
Veids B
, PY21W - 21W (dzeltenas
krāsas)


- Pagrieziet spuldzīšu turētāju
par ceturtdaļapgriezienu pretēji
pulksteņrādītāja virzienam.

- Izņemiet izdegušo spuldzīti, viegli
piespiežot to un pagriežot to pretēji
pulksteņrādītāja virzienam.

- Nomainiet spuldzīti.
- Pārbaudiet, vai pārsegs kārtīgi
novietots vietā, lai lukturī neiekļūtu
ūdens.


PRIEKŠĒJIE LUKTURI

Atveriet motora pārsegu. Lai piekļūtu
spuldzītēm, novietojiet plaukstu aiz optiskā
bloka.
Lai katru spuldzīti novietotu vietā, veiciet tās
pašās operācijas apgrieztā secībā.


1.

Tu vās gaismas lukturi / Tālās gaismas lukturi


Veids C
, H4 - 55W


- Noņemiet pārsegu, pavelkot aiz
gumijas mēlītes.

- Atvienojiet elektrisko konektoru.

- Atbrīvojiet fiksēšanas atsperi,
piespiežot abas skavas.

- Uzmanīgi nomainiet spuldzīti, sekojot,
lai metāliskā daļa atbilstu uz luktura
esošām rievām.
2.
Gabarītgaismas
Veids A
, W5W - 5W


- Noņemiet pārsegu, pavelkot aiz
gumijas mēlītes.

- Izņemiet spuldzīšu turētāju, pavelkot
aiz konektora.

- Nomainiet spuldzīti.

- Pārbaudiet, vai pārsegs kārtīgi
novietots vietā, lai luktur
ī neiekļūtu
ūdens.
4.
Miglas lukturi
Veids C
, H1 - 55W
Konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

143


Spuldzītes maiņa
ĀTRA PALĪDZĪBA
7


SĀNU PAGRIEZIENA RĀDĪTĀJS


Veids A
, WY5W - 5W (dzeltenas krāsas).


- Pabīdiet rādītāju atpakaļ un izņemiet to.

- Turiet piespiestu konektoru un par
ceturtdaļpagriezienu pa kreisi pagrieziet
spuldzītes paneli.

- Par ceturtdaļpagriezienu uz kreiso
pusi pagrieziet izdegušo spuldzīti un
nomainiet to.

- Uzstādot pagrieziena rādītāju atpakaļ,
ievietojiet to atpakaļ pabīdiet to uz
priekšu.
Priekšējais / Aizmugurējais


Dzeltenas krāsas spuldzītes (pagrieziena
rādītāji un sānu pagrieziena lukturi) jāmaina
ar tādas pašas specifikācijas un krāsas
spuldzītēm. PLAFONA APGAISMOJUMS


Veids A
, 12V5W - 5W


- Atveriet caurspīdīgo pārsegu, ieliekot
skrūvgriezi abās plafona malās.

- Pavelciet spuldzīti un nomainiet to.

- Ievietojiet lampiņu tās ligzdā un
pārliecinieties, vai tā ir kārtīgi nofiksēta.



Mazgāšana ar augstspiedienu

Izmantojot šo mazgāšanas veidu grūti
izmazgājamiem traipiem, nevērsiet
strūklu uz lukturiem, gaismām un to
ietvariem, lai izvairītos no to ūdensizturīgā
pārklājuma un blīvju sabojāšanas.

144


Spuldzītes maiņa


AIZMUGURĒJIE LUKTURI

Lai iegūtu plašāku informāciju par spuldzītēm,
iepazīstieties ar "Spuldzīšu veidi".

- Nosakiet, kura spuldzīte ir izdegusi, tad
atveriet aizmugurējās durvis par 180°.
2. sadaļa, nodaļa "Atveres".

- Atskrūvējiet abas stiprinājuma skrūves.
No ārpuses pavelciet caurspīdīgo bloku.

- Pieturot lampu, atvienojiet elektrisko
kontaktu.
- Iepletiet 8 mēlītes, tad izņemiet luktura
bloku.

- Izņemiet izdegušo spuldzīti, to
viegli piespiežot un pagriežot pretēji
pulksteņrādītāja virzienam.

- Nomainiet izdegušo spuldzīti.

1.
Bremžu lukturi / gabarītgaismas
Veids B
, P21/5W - 21/5W

2.
Pagrieziena rādītāji
Veids B
, PY21W - 21W (dzeltenas krāsas).

3.
Atpakaļgaitas lukturi
Veids B
, P21W - 21W

4.
Miglas lukturi
Veids B
, P21W - 21W Uzstādot atpakaļ, uzmanīgi novietojiet
atpakaļ vietā :


- 8 mēlītes,

- divus baltos aizbāžņus abās
gumijas atverēs, lai nodrošinātu
ūdensnecaurlaidību,

- elektrības vadu, lai to neiespiestu.

Spuldzītes maiņa
ĀTRA PALĪDZĪBA
7
TREŠAIS BREMŽU LUKTURIS


Veids A
, W5W - 5W
Veids B
, P21W - 21W

NUMURA ZĪMES
APGAISMOJUMS

Veids A
, W5W - 5W

Ar aizvirtni


- Ar skrūvgriezi iepletiet caurspīdīgo
plastikātu, piespiediet punktu, ko norāda
bulta.

- Nomainiet izdegušo spuldzīti.

- Novietojiet vietā caurspīdīgo plastikāta
pārsegu un piespiediet tā virspusi.


Ar aizmugures durvīm


- Atbrīvojiet iekšējo pārsegu.

- Atvienojiet konektoru, ieplešot mēlītes.

- Noņemiet caurspīdīgo plastikātu.

- Pagrieziet spuldzīti par
ceturtdaļapgriezienu pretēji
pulksteņrādītāja virzienam.

- Nomainiet spuldzīti.


Lukturis ar novietojumu ārpusē (zemās
durvis)


- Atskrūvējiet abas skrūves ar skrūvgriezi
Torx
TM , kuram ir 20. izmēra uzgalis.

- Izņemiet lukturi.

- Nomainiet spuldzīti.
Lukturis ar novietojumu iekšpusē
(aizvirtnis)


- Atskrūvējiet abas skrūves ar skrūvgriezi
To r x
TM , kuram ir 20. izmēra uzgalis.

- Noņemiet plastikāta pārsegu.

- Izņemiet spuldzīšu turētāju, ieplešot
abas mēlītes.

- Viegli nospiežot uz izdegušās spuldzītes
un pagriežot to pretēji pulksteņrādītāja
virzienam, izņemiet to.

- Nomainiet spuldzīti.

152
Vilkšana
Vispārēji norād
¯jumi

Ievērojiet jūsu valstī spēkā esošo
likumdošanu.
Pārbaudiet, lai vilcējas automašīnas svars ir
lielāks par velkamās automašīnas svaru.
Va dītājam pie velkamās automašīnas stūres
ir jābūt atbilstošai un derīgai atļaujai.
Velkot automašīnu ar visiem četriem
riteņiem uz zemes, vienmēr izmantojiet
atbilstošu cieto sakabi ; troses un siksnas ir
aizliegtas.
Velkot automašīnu, dzinējam esot izslēgtam,
bremžu un stūres pastiprinātāji nedarbojas.
Nekavējoties izsauciet profesionālu
vilkšanas palīdzību šādos gadījumos :


- automašīna sabojājusies uz autostrādes
vai ā
trgaitas šosejas,

- 4 riteņu piedziņa,

- pārnesumkārbu nav iespējams ieslēgt
neitrālajā pārnesumā, nav iespējams
atbloķēt stūri, ieslēgt stāvbremzi,

- vilkšana, uz zemes atrodoties tikai
diviem riteņiem,

- nav atbilstošas vilkšanas cietās
sakabes...

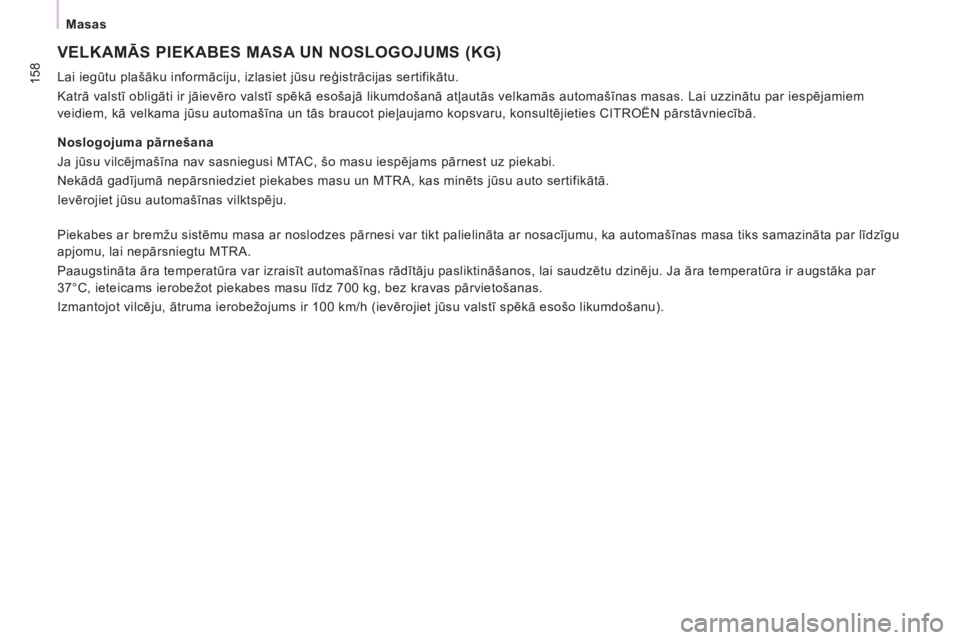

158
Masas
VELKAMĀS PIEKABES MASA UN NOSLOGOJUMS (KG)

Lai iegūtu plašāku informāciju, izlasiet jūsu reģistrācijas sertifikātu.
Katrā valstī obligāti ir jāievēro valstī spēkā esošajā likumdošanā atļautās velkamās automašīnas masas. Lai uzzinātu par iespējamiem
veidiem, kā velkama jūsu automašīna un tās braucot pieļaujamo kopsvaru, konsultējieties CITROËN pārstāvniecībā.

Noslogojuma pārnešana
Ja jūsu vilcējmašīna nav sasniegusi MTAC, šo masu iespējams pārnest uz piekabi.
Nekādā gadījumā nepārsniedziet piekabes masu un MTRA, kas minēts j
ūsu auto sertifikātā.
Ievērojiet jūsu automašīnas vilktspēju.

Piekabes ar bremžu sistēmu masa ar noslodzes pārnesi var tikt palielināta ar nosacījumu, ka automašīnas masa tiks samazināta par līdzīgu
apjomu, lai nepārsniegtu MTRA.
Paaugstināta āra temperatūra var izraisīt automašīnas rādītāju pasliktināšanos, lai saudzētu dzinēju. Ja āra temperatūra ir augstāka par
37°C, ieteicams ierobežot piekabes masu līdz 700 kg, bez kravas pārvietošanas.
Izmantojot vilcēju, ātruma ierobežojums ir 100 km/h (ievērojiet jūsu valstī spēkā esošo likumdošanu).
