2014 CITROEN JUMPER display

4
34
2
1
OVERSIKT OVER BILE
N
5
Oversikt over bilen

Ryggekamera
Dette systemet aktiveres automatisk når
bilen settes i revers. Situasjonen bak bilen
vises i displayet som befinner seg på
plassen til det innvendige speilet.

84


83

48



UTVENDIG


Følgelys "follow me home"
Etter at du har slått av tenningen og forlatt
bilen, fortsetter frontlyktene å lyse i en kort
stund.
180° åpning av bakdørene
Når bilen er låst opp kan bakdørene åpnes
i 180° for å gjøre inn-/utlasting enklere.

Ryggevarsler
Dette utstyret varsler deg dersom det
detekteres en hindring bak bilen når den
settes i revers.
28

8


Oversikt over bilen

INNVENDIG


Førerplass


1.
Sikringsboks.

2.
Programmerbart varmeanlegg.

3.
Betjening av hastighetsregulator.
4.
MODE, konfigurasjon og personlige
innstillinger / styrkeregulering av
instrumentbordbelysningen / regulering
av frontlyktenes høyde.

5.
Lys og blinklys.

6.
Instrumentbord med display.
7.
Betjening for vindusviskere /
vindusspylere / kjørecomputer.

8.
Tenningslås.

9.
Kollisjonspute fører / horn.

221
OVERSIKT OVER BILE
N
15
Oversikt over bilen

Ryggekamera

Kameraet aktiveres med en gang bilen settes
i revers. Det fortsetter å fungere helt til bilen
kommer opp i ca. 15 km/t. Kameraet nøytraliseres
når bilen kommer opp i over 18 km/t.

Skjerm
Trykk på knappen og plasser skjermen i
ønsket posisjon.

84



Instrumentbord


A.
Speedometer.

B.
Display.

C.
Turteller.

30

Kontrollamper
Når tenningen er på, vil den oransje og den
røde kontrollampen lyse.
Når motoren går, skal disse lampene slukke.
Dersom en eller flere lamper fortsetter å
lyse, se det tilsvarende avsnittet.

31


KONTROLL


Taster
Regulering av lys.
Regulering av bakgrunnslys.
ON/OFF gir sikt bakover, uten at
bilen er i revers.

222
18


Oversikt over bilen


KJØRE TRYGT


Stop & Start


Motoren skifter til STOP-modus
Lampen "S"
tennes i
instrumentbordet og motoren
stanser:


- med en manuell girkasse
; stanset
bil, sett girspaken i fri og slipp deretter
clutchpedalen.

Automatisk stans av motor er bare
mulig når man kjører i en hastighet
over ca. 10 km/t, dette for å hindre at
motoren stanser gjentatte ganger når man
kjører sakte.

43 Lampen "S"
slukker og motoren
starter igjen:

M

otoren skifter til START-modus


- med en manuell girkasse
; trykk ned
clutchpedalen.

I visse spesielle tilfeller, kan STOP-modus
være utilgjengelig; lampen "S"
blinker i
noen sekunder og slukker.
I visse spesielle tilfeller kan det skje at
START-modus ikke innkobles automatisk;
en melding kommer opp i displayet i
instrumentbordet, sammen med lampen "S"

som blinker i noen sekunder, og deretter
slukker.

44 Du kan til enhver tid nøytralisere systemet
ved å trykke på betjeningen "S- OFF"
;
lampen på tasten tennes, sammen med en
melding i displayet i instrumentbordet.
Systemet reaktiverer seg automatisk ved
hver oppstart med nøkkelen.

Nøytralisering / Reaktivering

Før påfylling av drivstoff eller før
ethvert inngrep under panseret, slå
systematisk av tenningen med nøkkelen.

45

30


Førerplass


INSTRUMENTPANEL



1.
Turteller.

2.
Urskiver.

3.
Display.

4.
Kilometerteller/Miles-teller.

FØRERPLASS
Displa
y 1 i instrumentpanelet


- Klokkeslett,

- Tilbakelagt distanse (km/miles),

- Autonomi,

- Forbruk,

- Gjennomsnittlig hastighet,

- Lyskasternes høyde,

- Varsel forbundet med for høy hastighet
(programmerbar) ved hjelp av MODE,

- Stop & Start,

- Vedlikeholdsindikator.



Display 2 i instrumentpanelet



- Klokkeslett,

- Dato,

- Utvendig temperatur,

- Tilbakelagt distanse (km/miles),

- Autonomi,

- Forbruk,

- Gjennomsnittlig hastighet,

- Lyskasternes høyde,

- Varsel forbundet med for høy hastighet
(programmerbar) ved hjelp av MODE,

- Stop & Start,

- Vedlikeholdsindikator,

- Varselmeldinger som vises i den øverste
delen av displayet,

- Radio (frekvens for den radiostasjonen
det lyttes til).

31
2
KLAR TIL
Å KJ
ØRE


Førerplass

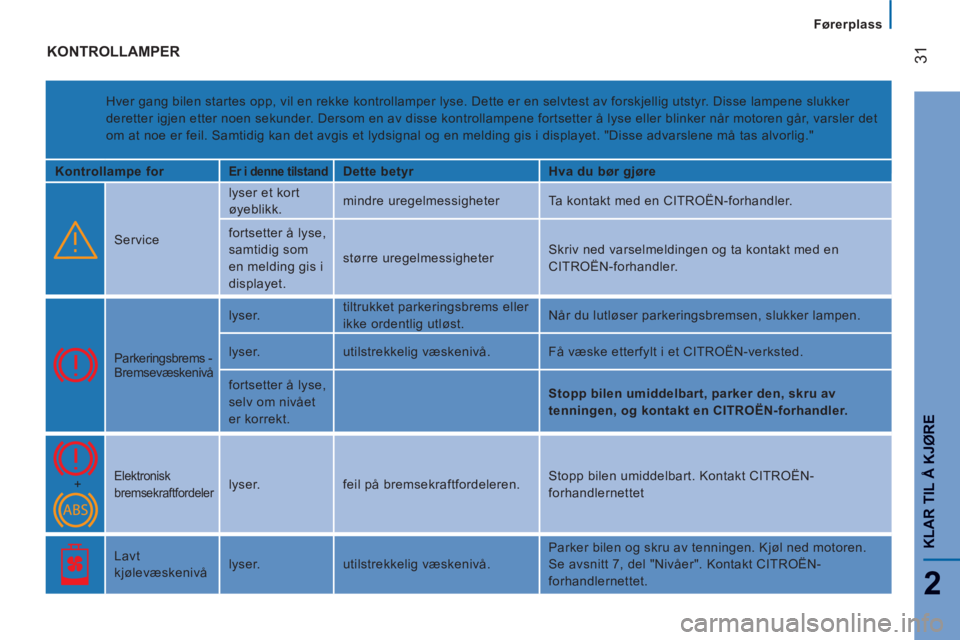

KONTROLLAMPER

Hver gang bilen startes opp, vil en rekke kontrollamper lyse. Dette er en selvtest av forskjellig utstyr. Disse lampene slukker
deretter igjen etter noen sekunder. Dersom en av disse kontrollampene fortsetter å lyse eller blinker når motoren går, varsler det
om at noe er feil. Samtidig kan det avgis et lydsignal og en melding gis i displayet. "Disse advarslene må tas alvorlig."

Kontrollampe for


Er i denne tilstand


Dette betyr
Hva du bør gjøre
Service lyser et kort
øyeblikk. mindre uregelmessigheter Ta kontakt med en CITROËN-forhandler.
fortsetter å lyse,
samtidig som
en melding gis i
displayet. større uregelmessigheter Skriv ned varselmeldingen og ta kontakt med en
CITROËN-forhandler.
Parkeringsbrems -
Bremsevæskenivå
lyser. tiltrukket parkeringsbrems eller
ikke ordentlig utløst. Når du lutløser parkeringsbremsen, slukker lampen.
lyser. utilstrekkelig væskenivå. Få væske etterfylt i et CITROËN-verksted.
fortsetter å lyse,
selv om nivået
er korrekt.
Stopp bilen umiddelbart, parker den, skru av
tenningen, og kontakt en CITROËN-forhandler.
+

Elektronisk
bremsekraftfordeler lyser. feil på bremsekraftfordeleren. Stopp bilen umiddelbart. Kontakt CITROËN-
forhandlernettet
Lavt
kjølevæskenivå lyser. utilstrekkelig væskenivå. Parker bilen og skru av tenningen. Kjøl ned motoren.
Se avsnitt 7, del "Nivåer". Kontakt CITROËN-
forhandlernettet.

32


Førerplass


Kontrollampe for


Er i denne tilstand


Dette betyr
Hva du bør gjøre
Kjølevæske-
temperatur lyser med nålen i
den røde sonen. unormal stigning. Parker bilen og skru av tenningen, la kretsløpet bli kaldt.
Få nivået kontrollert visuelt.
på H i den røde
sonen. kjølevæsketemperatur. Se avsnitt 7, del "Nivåer". Kontakt
CITROËN-forhandlernettet.
Motoroljetrykk tennes mens
bilen kjører. utilstrekkelig trykk. Parker bilen, skru av tenningen, la kretsløpet bli kaldt for
å sjekke nivået. Se avsnitt 7, del "Nivåer".
fortsetter å lyse,
selv om nivået er
korrekt. en mindre uregelmessighet. Kontakt CITROËN-forhandlernettet.
blinker i noen
sekunder,
samtidig som det
gis en melding i
displayet. vedlikeholdsintervall som
utløper. Se listen over kontroller i vedlikeholdsheftet og få det
periodiske vedlikeholdet utført i et CITROËN-verksted.
Batterilading lyser. en funksjonsfeil i ladekretsen. Få batteripolene kontrollert, … Avsnitt 8 under
"Batteri".
fortsetter å lyse,
vedvarende eller
blinker, på tross av
kontrollene. en defekt krets, en
funksjonsfeil på tenningen eller
innsprøytingen. Kontakt CITROËN-forhandlernettet.
Detektering av
åpning lyser. en dør som ikke er forsvarlig
lukket. Kontroller dørene til førerhuset, bakdørene og
sidedørene, samt panseret.

33
2
KLAR TIL
Å KJ
ØRE


Førerplass

Kontrollampe for


Er i denne tilstand


Dette betyr
Hva du bør gjøre


Ikke-fastspent
sikkerhetssele lyser først, og
blinker deretter. at føreren ikke har spent fast
sikkerhetsselen. Trekk i selen og før enden inn i låsboksen.
samtidig som det
avgis et lydsignal
og lampen
fortsetter å lyse. at bilen kjører uten at
sikkerhetsselen for føreren har
blitt fastspent. Kontroller at selen er forsvarlig i lås ved å trekke i selen.
Se kapittel 5, avsnitt "Sikkerhetsseler"

Servostyring lyser, samtidig
som det avgis
et lydsignal og
en melding gis i
displayet. funksjonsfeil. Bilen fungerer fortsatt med klassisk bremseanlegg.
Få kontroll utført ved et CITROËN-verksted.


Kollisjonspute
foran/
sidekollisjonspute blinker eller
fortsetter å lyse. feil på en kollisjonspute. Få kontroll utført ved et CITROËN-verksted. Se avsnitt 5,
del "Kollisjonsputer".

Fjæring lyser. feil på nivåregulering. Kontakt CITROËN-forhandlernettet


ABS lyser. feil på systemet. Bilen fungerer fortsatt med et vanlig bremseanlegg uten
ABS. Det anbefales allikevel at du stopper bilen og tar
kontakt med et CITROËN-verksted.
