2014 CITROEN JUMPER InstruksjonsbØker (in Norwegian)

71
3
ERGONOMI
og
KOMFORT
Livet i kupéen
INNREDNING I KUPEEN

Innrednin
g av forseter

Det er en oppbevaringsskuff under forsetene
(på fører- og passasjersiden).
Skuffen under passasjersiden brukes for
oppbevaring av verktøy som trengs til
hjulskift.
Dersom bilen er utstyrt med et
sete med variabel fjæring, vil disse
oppbevaringsplassene ikke finnes.
Sammenfoldbart skrivebord

Dette skrivebordet er plassert midt på
dashbordet.
Klemmen brukes til å holde på plass
dokumenter, skjemaer, ...
Trekk i eller skyv på toppen av bordet for å
folde det ut eller inn.
LIVET I KUPEEN
Midtre oppbevaringsboks
Denne boksen kan være utstyrt med lås med
nøkkel.
Dersom bilen er utstyrt med
kollisjonspute på passasjerplassen, vil
bordet være i fast stilling.

72


Livet i kupéen


Hanskerom Hanskerom med kjølefunksjon

Hanskerommet finner du øverst til høyre på
dashbordet.
Luften som kommer inn i hanskerommet er
den samme luften som i luftdysene.


Solskjerm

For å unngå blending forfra, fold solskjermen
ned.
I solskjermen finner du lommer for
oppbevaring av kort, billetter, osv, ...

73
3
ERGONOMI
og
KOMFORT
Livet i kupéen
12 volt-kontakt
Trykk på tenneren og vent i noen sekunder
til den utløses automatisk.
Ved bruk av kontakt: maks. 180 W.


Sigarettenner / Askebeger som kan flyttes rundt

Åpne opp askebegeret, trekk det oppover og
tøm askebegeret i en søppelkasse.
Takhylle

Denne hyllen er plassert over solskjermen.
Maksimal belastning: ca. 20 kg.

74


Livet i kupéen

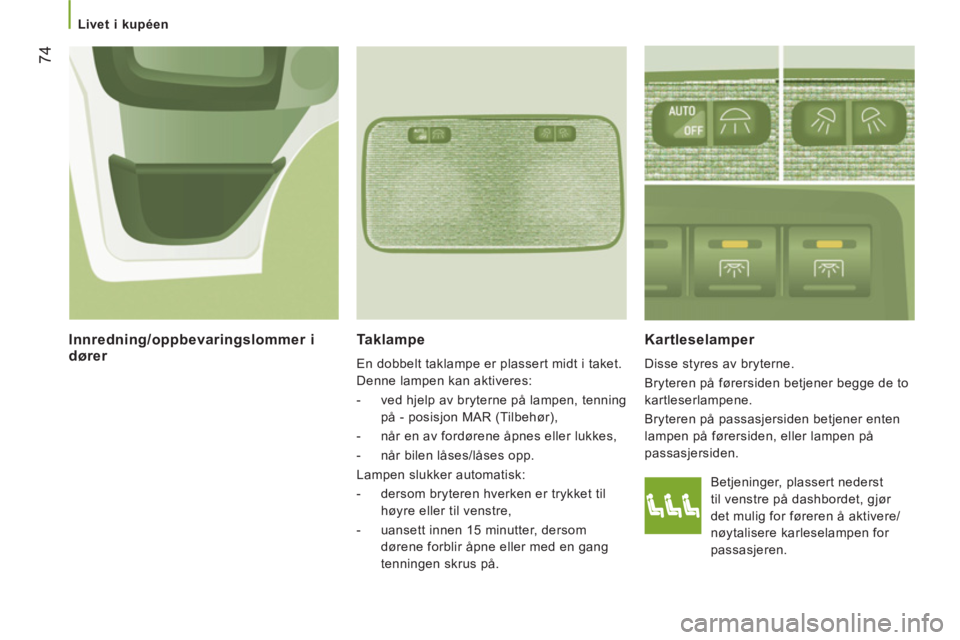

Taklampe

En dobbelt taklampe er plassert midt i taket.
Denne lampen kan aktiveres:


- ved hjelp av bryterne på lampen, tenning
på - posisjon MAR (Tilbehør),

- når en av fordørene åpnes eller lukkes,

- når bilen låses/låses opp.
Lampen slukker automatisk:


- dersom bryteren hverken er trykket til
høyre eller til venstre,

- uansett innen 15 minutter, dersom
dørene forblir åpne eller med en gang
tenningen skrus på.



Kartleselamper

Disse styres av bryterne.
Bryteren på førersiden betjener begge de to
kartleserlampene.
Bryteren på passasjersiden betjener enten
lampen på førersiden, eller lampen på
passasjersiden.

Innredning/oppbevaringslommer i
dører


Betjeninger, plassert nederst
til venstre på dashbordet, gjør
det mulig for føreren å aktivere/
nøytalisere karleselampen for
passasjeren.

75
3
ERGONOMI
og
KOMFOR
T
Livet i kupéen
INNREDNING AV LASTEROM
Feste for lasteskinner

På hver side i lasterommet, over kledningen,
finnes det fester beregnet på montering av
lasteskinner.
12 volts kontakt

Tilkoplet: maks. 180 W.
Festekroker

Det er 8 festekroker for feste av last:
6 finnes på gulvet, og 2 på skilleveggen bak
førerhuset.
Av sikkerhetsgrunner anbefales det å
plassere tunge gjenstander så langt fram
mot førerhuset som mulig (økt sikkerhet ved
bråbremsing).


Kledning

Den nedre delen av sidene i lasterommet er
utstyrt med kledning som beskytter lasten.

76


Livet i kupéen


Skyvevinduer på sidene

Avhengig av bilens utstyr, kan
sidevinduene i annen seterad
åpnes.
Klem sammen de to betjeningene
og skyv på vinduet.
Når bilen kjører skal vinduet være lukket
eller blokkert på en midtre posisjon.
Stigtrinn

For å gjøre det enklere å stige inn og ut av
bilen, kan den være utstyrt med et stigtrinn
som foldes ut når skyvedøren på siden
åpnes.

Taklamper

Trykk på det gjennomsiktige dekselet for å
tenne eller slukke lampen.
De kan aktiveres på følgende måte:


- ved å vippe på taklampen (til venstre
eller til høyre),

- ved å åpne eller lukke bakdørene eller
sidedørene.
Dette lyset slukkes automatisk etter noen
minutter, dersom dørene forblir åpne.

Kartleselampe

De er plassert over hver seterad.
Takboks

Denne boksen er plassert i lasterommet,
over taket på førerhuset. Boksens kapasitet
varierer etter høyden på taket i varebilen.
Lykt

Dersom bilen er utstyrt med det.
Vertikal skillevegg av typen stige

Bak førersetet er det en skillevegg i form av
stige som beskytter føreren mot gjenstander
som slynges ut.
Lastestopper

På gulvet bak forsetene er det en vannrett
adskilling som beskytter føreren og
forsetepassasjerene mot gjenstander som
slynges ut.
Skillevegg med vindu

Bruk betjeningen til å åpne/lukke
skyvevinduet i skilleveggen.

77
3
ERGONOMI
og
KOMFOR
T
Speil og vinduer
SPEIL OG VINDUER
SPEIL Utvendige speil

De er delt inn i to soner:

A -
Øvre speil

B -
Nedre speil
Speilene har en sfærisk form som utvider
sikten mot sidene. Dette fører til at de
gjenstandene man ser i speilet faktisk
befinner seg nærmere enn det speilet gir
inntrykk av. Dette må man ta hensyn til når
man skal vurdere distansen, for eksempel i
forhold til en bil som kommer bakfra.
I speildekselet finnes også sideblinklyset og
diverse antenner, avhengig av utstyret i bilen
(GPS, GSM, Radio, ...).
Elektrisk regulering

Tenningsnøkkelen skal være i
posisjon MAR
.
Drei på hendelen for å velge speilsone.

1
Speil på førersiden:

A1 -
Øvre speil

B1 -
Nedre speil
Før deretter hendelen i fire retninger for å
regulere.

2
Speil på passasjersiden:

A2 -
Øvre speil

B2 -
Nedre speil
Før deretter hendelen i fire retninger for å
regulere.
Innvendig speil

Tappen nederst gjør det mulig å stille speilet
i to posisjoner.
Dag-posisjon: skyv på tappen.
Natt-posisjon, for å unngå blending: trekk
tappen mot deg.
Elektrisk sammenfolding

Trykk på denne bryteren.
Avising av speil

Trykk på tasten for avising av
bakruten.

78


Speil og vinduer

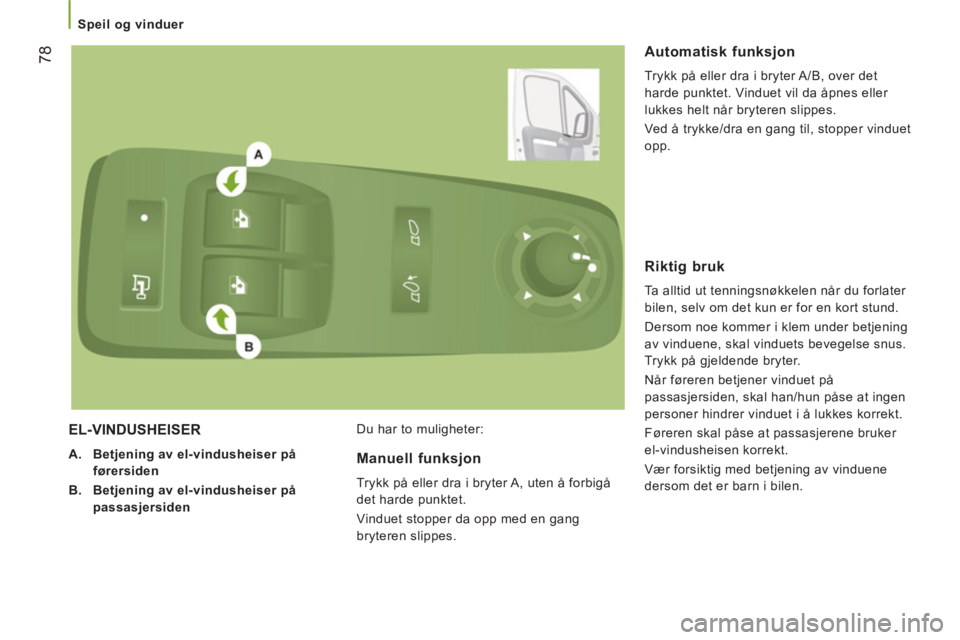

EL-VINDUSHEISER



A.
Betjening av el-vindusheiser på
førersiden

B.
Betjening av el-vindusheiser på
passasjersiden
Du har to muligheter:


Automatisk funksjon

Trykk på eller dra i bryter A/B, over det
harde punktet. Vinduet vil da åpnes eller
lukkes helt når bryteren slippes.
Ved å trykke/dra en gang til, stopper vinduet
opp.


Manuell funksjon

Trykk på eller dra i bryter A, uten å forbigå
det harde punktet.
Vinduet stopper da opp med en gang
bryteren slippes.




Riktig bruk

Ta alltid ut tenningsnøkkelen når du forlater
bilen, selv om det kun er for en kort stund.
Dersom noe kommer i klem under betjening
av vinduene, skal vinduets bevegelse snus.
Trykk på gjeldende bryter.
Når føreren betjener vinduet på
passasjersiden, skal han/hun påse at ingen
personer hindrer vinduet i å lukkes korrekt.
Føreren skal påse at passasjerene bruker
el-vindusheisen korrekt.
Vær forsiktig med betjening av vinduene
dersom det er barn i bilen.
