2014 CITROEN JUMPER ESP

3
INHAL
T

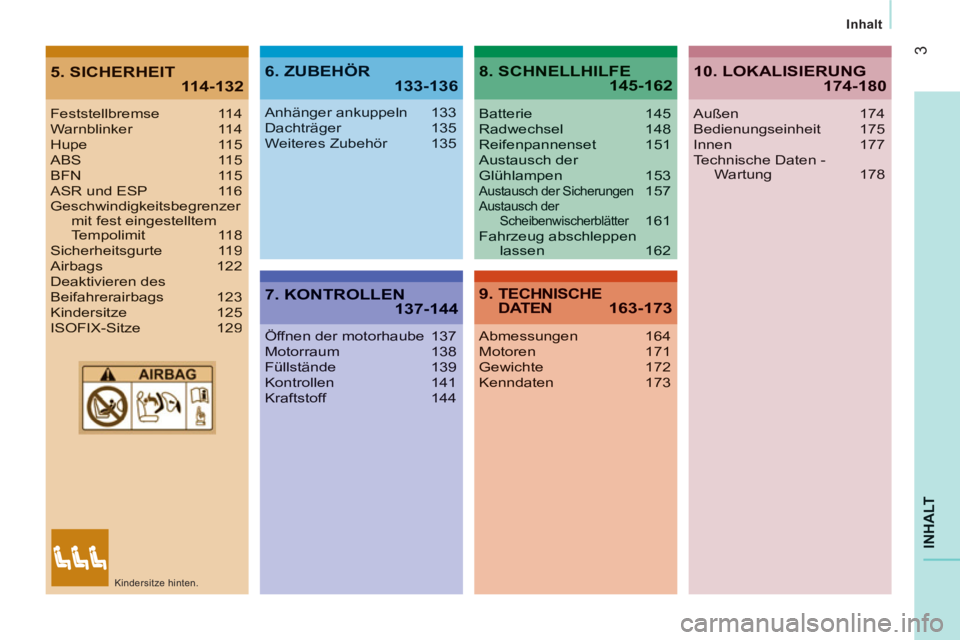

Inhalt
5. SICHERHEIT114-1326. ZUBEHÖR 133-136
7. KONTROLLEN137-144
8. SCHNELLHILFE145-162
9. TECHNISCHEDATEN163-173
Feststellbremse 114Warnblinker 114Hupe 115ABS 115BFN 115ASR und ESP 116Geschwindigkeitsbegrenzer mit fest eingestelltem Te mpolimit 118Sicherheitsgurte 119Airbags 122Deaktivieren desBeifahrerairbags 123Kindersitze 125ISOFIX-Sitze 129
Anhänger ankuppeln 133Dachträger 135Weiteres Zubehör 135
Öffnen der motorhaube 137Motorraum 138Füllstände 139Kontrollen 141Kraftstoff 144
Batterie 145Radwechsel 148Reifenpannenset 151Austausch der Glühlampen 153Austausch der Sicherungen 157Austausch der Scheibenwischerblätter 16r1Fahrzeug abschleppenlassen 162
Abmessungen 164Motoren 171Gewichte 172Kenndaten 173
10. LOKALISIERUNG 174-180
Außen 174Bedienungseinheit 175Innen 177Technische Daten - Wartung 178

Kindersitze hinten.

4321
BEDIENUN
G
17

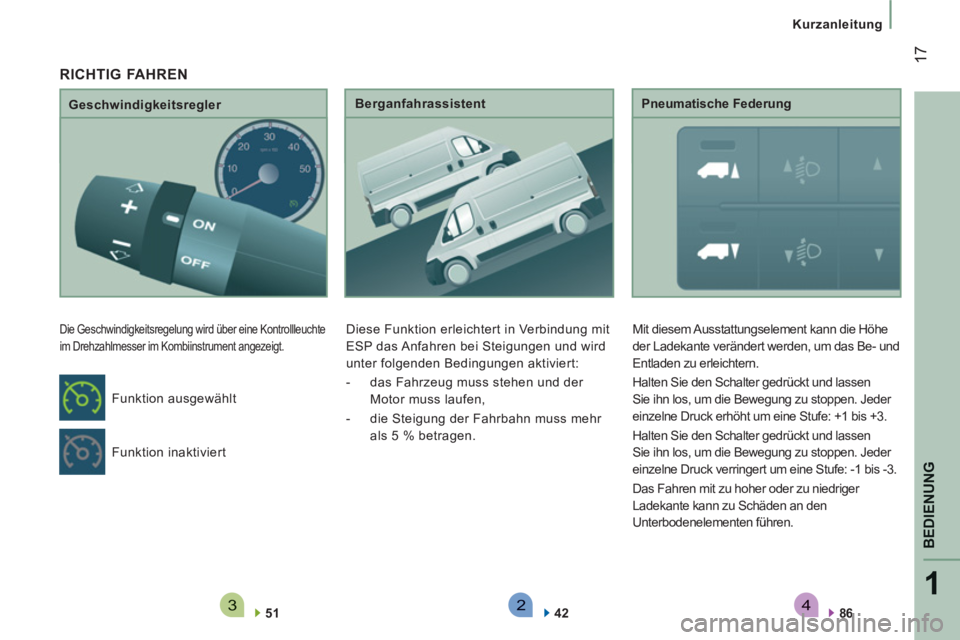

Kurzanleitung


Geschwindigkeitsregler

Die Geschwindigkeitsregelung wird über eine Kontrollleuchte
im Drehzahlmesser im Kombiinstrument angezeigt.

51

Berganfahrassistent
Diese Funktion erleichtert in Verbindung mit
ESP das Anfahren bei Steigungen und wird
unter folgenden Bedingungen aktiviert:


- das Fahrzeug muss stehen und der
Motor muss laufen,

- die Steigung der Fahrbahn muss mehr
als 5 % betragen.

42

Pneumatische Federung
Mit diesem Ausstattungselement kann die Höhe
der Ladekante verändert werden, um das Be- und
Entladen zu erleichtern.
Halten Sie den Schalter gedrückt und lassen
Sie ihn los, um die Bewegung zu stoppen. Jeder
einzelne Druck erhöht um eine Stufe: +1 bis +3.
Halten Sie den Schalter gedrückt und lassen
Sie ihn los, um die Bewegung zu stoppen. Jeder
einzelne Druck verringert um eine Stufe: -1 bis -3.
Das Fahren mit zu hoher oder zu niedriger
Ladekante kann zu Schäden an den
Unterbodenelementen führen.

86

Funktion inaktiviert Funktion ausgewählt

RICHTIG FAHREN

26 Wenn die Alarmanlage in Bereitschaft ist, wird
die Sirene bei einem Einbruch für die Dauer
von ca. 30 Sekunden ausgelöst, gleichzeitig
schalten sich die Blinkleuchten ein.
Anschließend schaltet die Alarmanlage
wieder auf Bereitschaft. Die Auslösung des
Alarms bleibt jedoch gespeichert und wird
durch schnelles Blinken der Diode angezeigt,
wenn die Alarmanlage inaktiviert wird.
Der Alarm wird ebenfalls nach einer
Unterbrechung der Stromversorgung ausgelöst,
und zwar wenn diese wieder hergestellt wird.
Automatische Aktivierung

Je nach Bestimmungsland wird die
Alarmanlage durch diese Funktion ca.
2 Minuten nach dem Schließen der letzten
Tür automatisch aktiviert. Um ein Auslösen
des Alarms beim Öffnen einer Tür zu
vermeiden, muss unbedingt noch einmal auf
die Entriegelungstaste der Fernbedienung
gedrückt werden.
Deaktivierung mit dem Schlüssel

Entriegeln Sie die Türen mit dem Schlüssel
und steigen Sie ein. Schalten Sie die
Zündung ein, durch die Identifi zierung des
Schlüsselcodes wird der Alarm ausgeschaltet.

Deaktivierung mit der Fernbedienung

Durch Druck auf diese Taste wird
die Alarmanlage beim Entriegeln
des Fahrzeugs deaktiviert.

Deaktivierung des
Abschleppschutzes *

Drücken Sie auf diesen Schalter,
um den Abschleppschutz zu
deaktivieren (zum Beispiel beim
Abschleppen des Fahrzeugs mit
eingeschaltetem Alarm).
Der Schutz bleibt bis zum nächsten Öffnen
der Türen über die Zentralverriegelung aktiv.

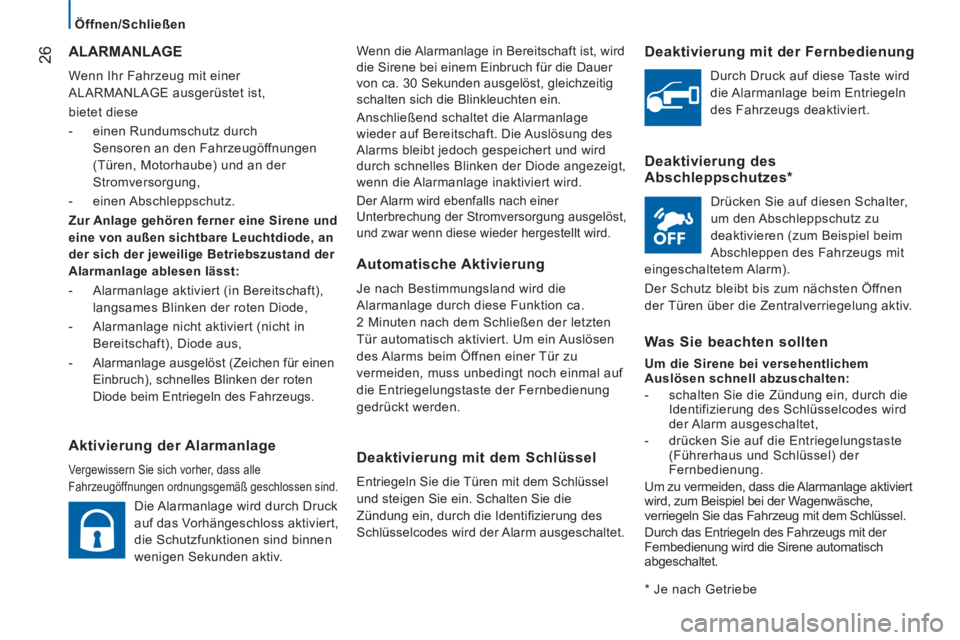

ALARMANLAGE

Wenn Ihr Fahrzeug mit einer
ALARMANLAGE ausgerüstet ist,
bietet diese


- einen Rundumschutz durch
Sensoren an den Fahrzeugöffnungen
(Türen, Motorhaube) und an der
Stromversorgung,

- einen Abschleppschutz.


Zur Anlage gehören ferner eine Sirene und
eine von außen sichtbare Leuchtdiode, an
der sich der jeweilige Betriebszustand der
Alarmanlage ablesen lässt:



- Alarmanlage aktiviert (in Bereitschaft),
langsames Blinken der roten Diode,

- Alarmanlage nicht aktiviert (nicht in
Bereitschaft), Diode aus,

- Alarmanlage ausgelöst (Zeichen für einen
Einbruch), schnelles Blinken der roten
Diode beim Entriegeln des Fahrzeugs.


Aktivierung der Alarmanlage

Vergewissern Sie sich vorher, dass alle
Fahrzeugöffnungen ordnungsgemäß geschlossen sind.
Die Alarmanlage wird durch Druck
auf das Vorhängeschloss aktiviert,
die Schutzfunktionen sind binnen
wenigen Sekunden aktiv.

*
Je nach Getriebe


Was Sie beachten sollten


Um die Sirene bei versehentlichem
Auslösen schnell abzuschalten:


- schalten Sie die Zündung ein, durch die
Identifizierung des Schlüsselcodes wird
der Alarm ausgeschaltet,

- drücken Sie auf die Entriegelungstaste
(Führerhaus und Schlüssel) der
Fernbedienung.
Um zu vermeiden, dass die Alarmanlage aktiviert
wird, zum Beispiel bei der Wagenwäsche,
verriegeln Sie das Fahrzeug mit dem Schlüssel.
Durch das Entriegeln des Fahrzeugs mit der
Fernbedienung wird die Sirene automatisch
abgeschaltet.

Öffnen/Schließen

34

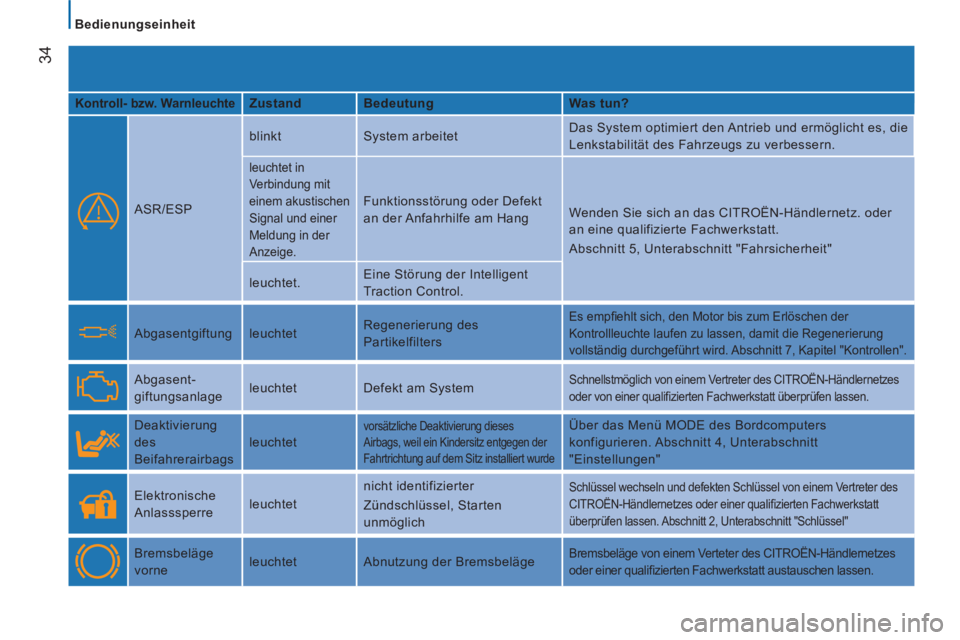

Bedienungseinheit



Kontroll- bzw. Warnleuchte


Zustand
Bedeutung
Was tun?


ASR/ESP blinkt System arbeitet Das System optimiert den Antrieb und ermöglicht es, die
Lenkstabilität des Fahrzeugs zu verbessern.
leuchtet in
Verbindung mit
einem akustischen
Signal und einer
Meldung in der
Anzeige.
Funktionsstörung oder Defekt
an der Anfahrhilfe am Hang Wenden Sie sich an das CITROËN-Händlernetz. oder
an eine qualifizierte Fachwerkstatt.
Abschnitt 5, Unterabschnitt "Fahrsicherheit"
leuchtet. Eine Störung der Intelligent
Traction Control.

Abgasentgiftung leuchtet Regenerierung des
Partikelfilters
Es empfi ehlt sich, den Motor bis zum Erlöschen der
Kontrollleuchte laufen zu lassen, damit die Regenerierung
vollständig durchgeführt wird. Abschnitt 7, Kapitel "Kontrollen".

Abgasent-
giftungsanlage leuchtet Defekt am System
Schnellstmöglich von einem Vertreter des CITROËN-Händlernetzes
oder von einer qualifi zierten Fachwerkstatt überprüfen lassen.



Deaktivierung
des
Beifahrerairbags leuchtet
vorsätzliche Deaktivierung dieses
Airbags, weil ein Kindersitz entgegen der
Fahrtrichtung auf dem Sitz installiert wurde Über das Menü MODE des Bordcomputers
konfigurieren. Abschnitt 4, Unterabschnitt
"Einstellungen"

Elektronische
Anlasssperre leuchtet nicht identifizierter
Zündschlüssel, Starten
unmöglich Schlüssel wechseln und defekten Schlüssel von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifi zierten Fachwerkstatt
überprüfen lassen. Abschnitt 2, Unterabschnitt "Schlüssel"

Bremsbeläge
vorne leuchtet Abnutzung der Bremsbeläge
Bremsbeläge von einem Verteter des CITROËN-Händlernetzes
oder einer qualifi zierten Fachwerkstatt austauschen lassen.

42


Start und Stopp

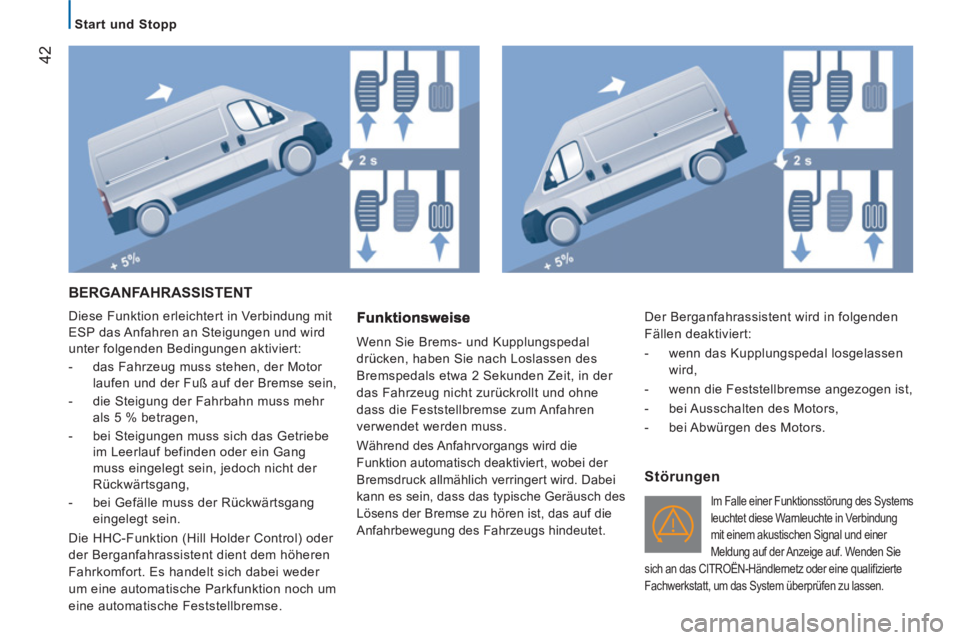

BERGANFAHRASSISTENT

Diese Funktion erleichtert in Verbindung mit
ESP das Anfahren an Steigungen und wird
unter folgenden Bedingungen aktiviert:


- das Fahrzeug muss stehen, der Motor
laufen und der Fuß auf der Bremse sein,

- die Steigung der Fahrbahn muss mehr
als 5 % betragen,

- bei Steigungen muss sich das Getriebe
im Leerlauf befinden oder ein Gang
muss eingelegt sein, jedoch nicht der
Rückwärtsgang,

- bei Gefälle muss der Rückwärtsgang
eingelegt sein.
Die HHC-Funktion (Hill Holder Control) oder
der Berganfahrassistent dient dem höheren
Fahrkomfort. Es handelt sich dabei weder
um eine automatische Parkfunktion noch um
eine automatische Feststellbremse.
Wenn Sie Brems- und Kupplungspedal
drücken, haben Sie nach Loslassen des
Bremspedals etwa 2 Sekunden Zeit, in der
das Fahrzeug nicht zurückrollt und ohne
dass die Feststellbremse zum Anfahren
verwendet werden muss.
Während des Anfahrvorgangs wird die
Funktion automatisch deaktiviert, wobei der
Bremsdruck allmählich verringert wird. Dabei
kann es sein, dass das typische Geräusch des
Lösens der Bremse zu hören ist, das auf die
Anfahrbewegung des Fahrzeugs hindeutet.

Störungen

Im Falle einer Funktionsstörung des Systems
leuchtet diese Warnleuchte in Verbindung
mit einem akustischen Signal und einer
Meldung auf der Anzeige auf. Wenden Sie
sich an das CITROËN-Händlernetz oder eine qualifi zierte
Fachwerkstatt, um das System überprüfen zu lassen.

Der Berganfahrassistent wird in folgenden
Fällen deaktiviert:


- wenn das Kupplungspedal losgelassen
wird,

- wenn die Feststellbremse angezogen ist,

- bei Ausschalten des Motors,

- bei Abwürgen des Motors.

52

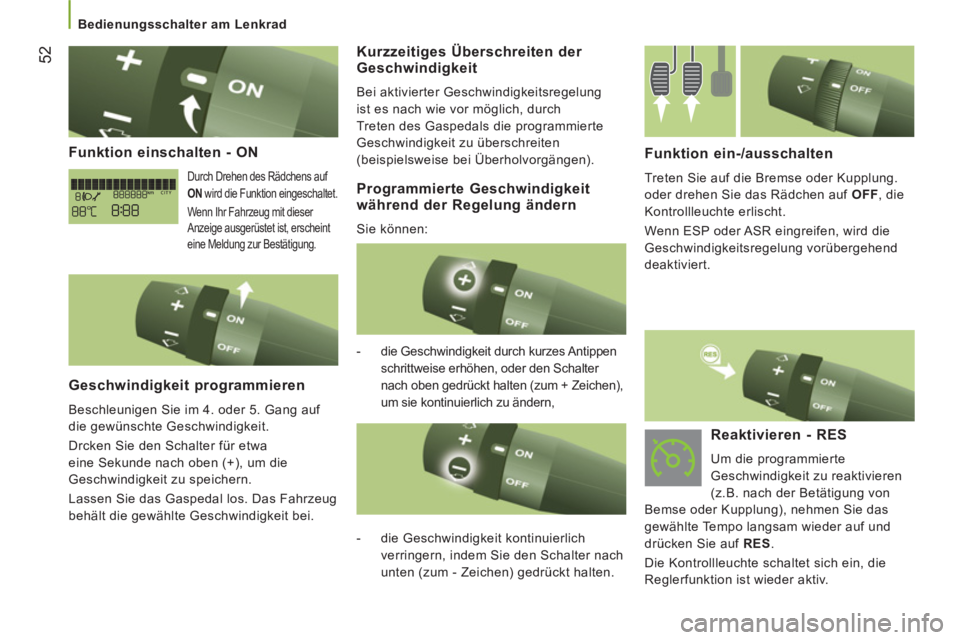

Funktion einschalten - ON

Durch Drehen des Rädchens auf
ON
wird die Funktion eingeschaltet.

Wenn Ihr Fahrzeug mit dieser
Anzeige ausgerüstet ist, erscheint
eine Meldung zur Bestätigung.


Geschwindigkeit programmieren

Beschleunigen Sie im 4. oder 5. Gang auf
die gewünschte Geschwindigkeit.
Drcken Sie den Schalter für etwa
eine Sekunde nach oben (+), um die
Geschwindigkeit zu speichern.
Lassen Sie das Gaspedal los. Das Fahrzeug
behält die gewählte Geschwindigkeit bei.


Funktion ein-/ausschalten

Treten Sie auf die Bremse oder Kupplung.
oder drehen Sie das Rädchen auf OFF
, die
Kontrollleuchte erlischt.
Wenn ESP oder ASR eingreifen, wird die
Geschwindigkeitsregelung vorübergehend
deaktiviert.


-
die Geschwindigkeit durch kurzes Antippen
schrittweise erhöhen, oder den Schalter
nach oben gedrückt halten (zum + Zeichen),
um sie kontinuierlich zu ändern,
Kurzzeitiges Überschreiten der Geschwindigkeit
Bei aktivierter Geschwindigkeitsregelung
ist es nach wie vor möglich, durch
Treten des Gaspedals die programmierte
Geschwindigkeit zu überschreiten
(beispielsweise bei Überholvorgängen).

- die Geschwindigkeit kontinuierlich
verringern, indem Sie den Schalter nach
unten (zum - Zeichen) gedrückt halten.



Reaktivieren - RES

Um die programmierte
Geschwindigkeit zu reaktivieren
(z.B. nach der Betätigung von
Bemse oder Kupplung), nehmen Sie das
gewählte Tempo langsam wieder auf und
drücken Sie auf RES
.
Die Kontrollleuchte schaltet sich ein, die
Reglerfunktion ist wieder aktiv.
Programmierte Geschwindigkeit
während der Regelung ändern
Sie können:

Bedienun
gsschalter am Lenkrad

53
3
ERGONOMIE UND BORDKOMFOR
T

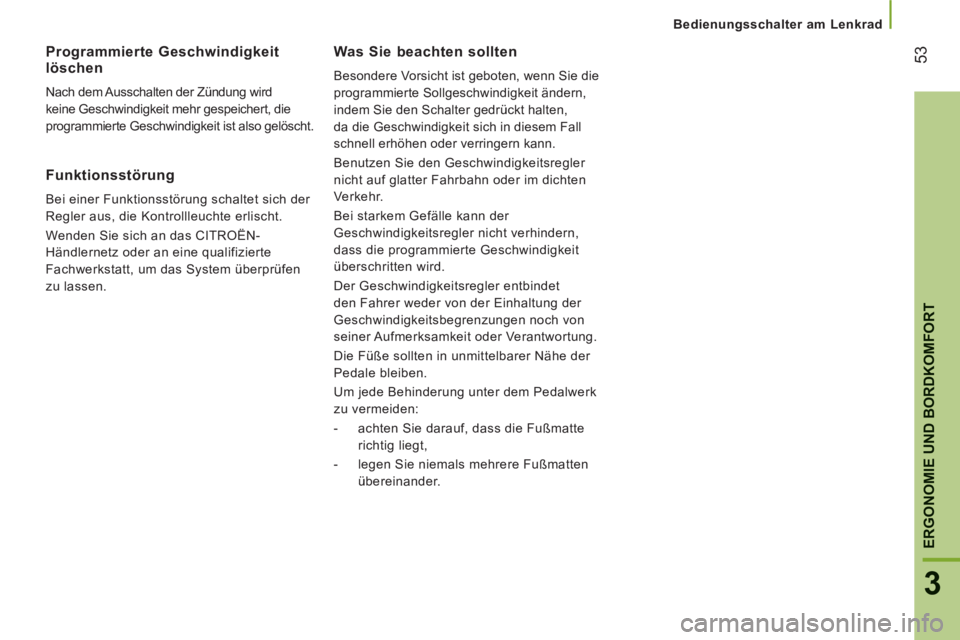

Was Sie beachten sollten

Besondere Vorsicht ist geboten, wenn Sie die
programmierte Sollgeschwindigkeit ändern,
indem Sie den Schalter gedrückt halten,
da die Geschwindigkeit sich in diesem Fall
schnell erhöhen oder verringern kann.
Benutzen Sie den Geschwindigkeitsregler
nicht auf glatter Fahrbahn oder im dichten
Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht verhindern,
dass die programmierte Geschwindigkeit
überschritten wird.
Der Geschwindigkeitsregler entbindet
den Fahrer weder von der Einhaltung der
Geschwindigkeitsbegrenzungen noch von
seiner Aufmerksamkeit oder Verantwortung.
Die Füße sollten in unmittelbarer Nähe der
Pedale bleiben.
Um jede Behinderung unter dem Pedalwerk
zu vermeiden:


- achten Sie darauf, dass die Fußmatte
richtig liegt,

- legen Sie niemals mehrere Fußmatten
übereinander.

Programmierte Geschwindigkeitlöschen

Nach dem Ausschalten der Zündung wird
keine Geschwindigkeit mehr gespeichert, die
programmierte Geschwindigkeit ist also gelöscht.
Funktionsstörung

Bei einer Funktionsstörung schaltet sich der
Regler aus, die Kontrollleuchte erlischt.
Wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifizierte
Fachwerkstatt, um das System überprüfen
zu lassen.

Bedienun
gsschalter am Lenkrad

62


Belüften

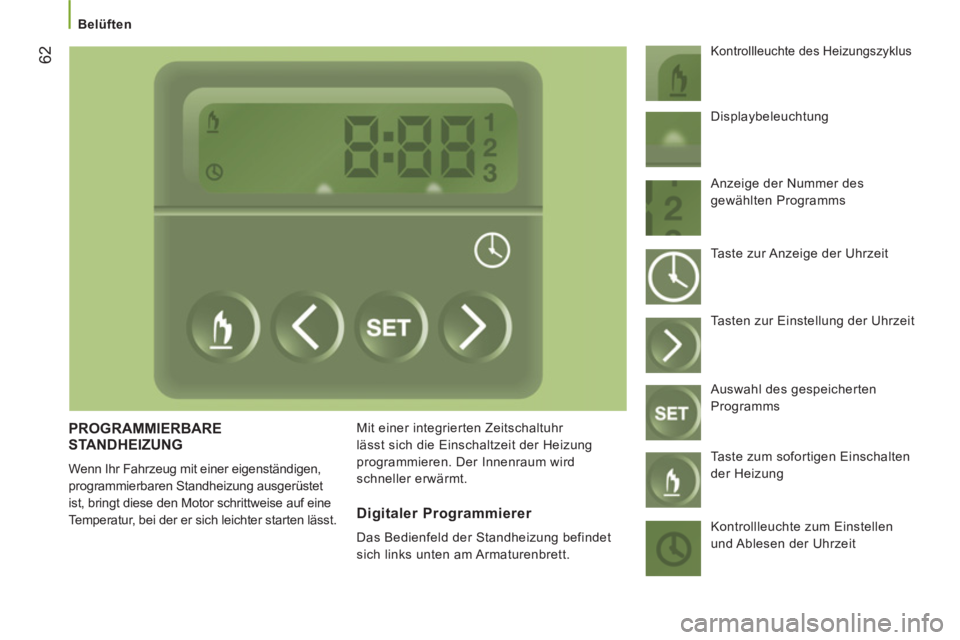

PROGRAMMIERBARE
STANDHEIZUNG
Wenn Ihr Fahrzeug mit einer eigenständigen,
programmierbaren Standheizung ausgerüstet
ist, bringt diese den Motor schrittweise auf eine
Temperatur, bei der er sich leichter starten lässt. Mit einer integrierten Zeitschaltuhr
lässt sich die Einschaltzeit der Heizung
programmieren. Der Innenraum wird
schneller erwärmt.
Kontrollleuchte des Heizungszyklus
Digitaler Programmierer

Das Bedienfeld der Standheizung befindet
sich links unten am Armaturenbrett. Displaybeleuchtung
Anzeige der Nummer des
gewählten Programms
Taste zur Anzeige der Uhrzeit
Tasten zur Einstellung der Uhrzeit
Auswahl des gespeicherten
Programms
Taste zum sofortigen Einschalten
der Heizung
Kontrollleuchte zum Einstellen
und Ablesen der Uhrzeit
