2014 CITROEN C5 sensor

VIII
116
VEILIGHEID

Lekke band


automatische controle


controle op verzoek van de
bestuurder


Automatische controle:
Een melding op het display geeft
aan welke band lek is.

Controle op verzoek van de
bestuurder:
Het bovenaanzicht van de auto op het
display geeft aan welke band lek is.
Naast de melding op het display
gaat het lampje STOP
branden en
klinkt er een geluidssignaal.



Niet-gecontroleerd wiel


automatische controle


controle op verzoek van de
bestuurder


Automatische controle:
Een bericht op het display geeft aan
welk wiel niet wordt gecontroleerd.

Controle op verzoek van de
bestuurder:
Het bovenaanzicht van de auto op het
display geeft aan welk wiel niet gecon-
troleerd wordt.


)
Naast het verschijnen van een
bericht brandt het SERVICE
-
lampje en klinkt er een ge-
luidssignaal. Raadpleeg het
CITROËN-netwerk of een ge-
kwalifi ceerde werkplaats. De bandenspanningscontrole is
slechts een hulpmiddel. De be-
stuurder blijft zelf verantwoordelijk
voor de juiste bandenspanning.
Dit systeem ontslaat u niet van de
verplichting om regelmatig de ban-
denspanning te controleren (zie
“Identifi catie”), om er zeker van te
zijn dat het weggedrag van de auto
veilig blijft en om een voortijdige
bandenslijtage, met name veroor-
zaakt tijdens het rijden met zware
belading en bij hoge snelheid, te
voorkomen.
Vergeet niet om ook het reserve-
wiel te controleren.
Laat werkzaamheden aan wielen
voorzien van een sensor uitsluitend
verrichten door het CITROËN-net-
werk of een gekwalifi ceerde werk-
plaats.
Signalen van systemen buiten de
auto kunnen de bandenspannings-
controle tijdelijk verstoren.



)
Mocht u wielen zonder banden-
spanningsdetector monteren
(bijvoorbeeld winterbanden),
neem dan contact op met het
CITROËN-netwerk of een ge-
kwalifi ceerde werkplaats.

VIII
122
VEILIGHEID

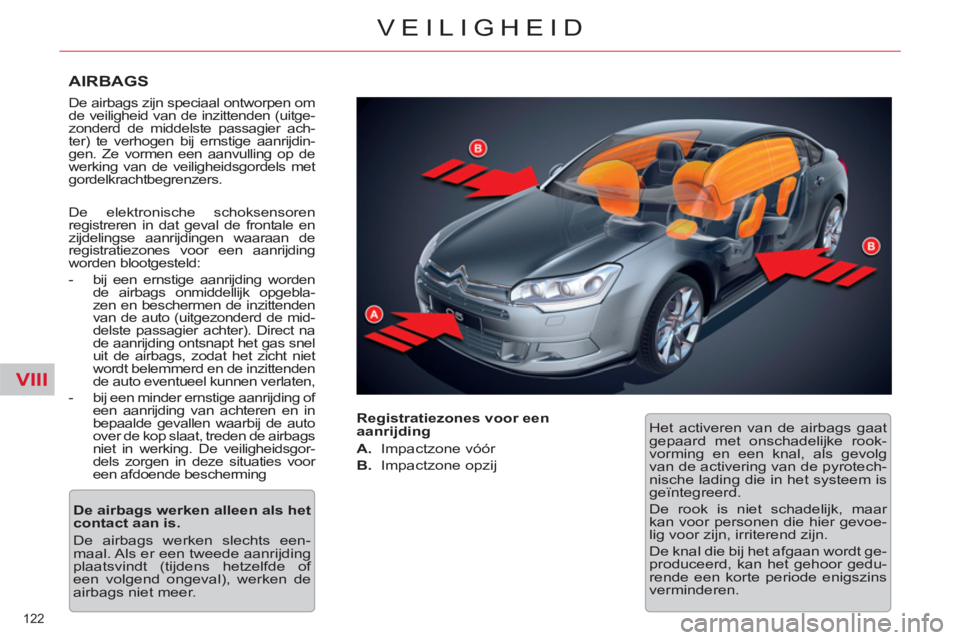

AIRBAGS

De airbags zijn speciaal ontworpen om
de veiligheid van de inzittenden (uitge-
zonderd de middelste passagier ach-
ter) te verhogen bij ernstige aanrijdin-
gen. Ze vormen een aanvulling op de
werking van de veiligheidsgordels met
gordelkrachtbegrenzers.


De elektronische schoksensoren
registreren in dat geval de frontale en
zijdelingse aanrijdingen waaraan de
registratiezones voor een aanrijding
worden blootgesteld:


- bij een ernstige aanrijding worden
de airbags onmiddellijk opgebla-
zen en beschermen de inzittenden
van de auto (uitgezonderd de mid-
delste passagier achter). Direct na
de aanrijding ontsnapt het gas snel
uit de airbags, zodat het zicht niet
wordt belemmerd en de inzittenden
de auto eventueel kunnen verlaten,

- bij een minder ernstige aanrijding of
een aanrijding van achteren en in
bepaalde gevallen waarbij de auto
over de kop slaat, treden de airbags
niet in werking. De veiligheidsgor-
dels zorgen in deze situaties voor
een afdoende bescherming


De airbags werken alleen als het
contact aan is.
De airbags werken slechts een-
maal. Als er een tweede aanrijding
plaatsvindt (tijdens hetzelfde of
een volgend ongeval), werken de
airbags niet meer.
Registratiezones voor een
aanrijding


A.
Impactzone vóór

B.
Impactzone opzij Het activeren van de airbags gaat
gepaard met onschadelijke rook-
vorming en een knal, als gevolg
van de activering van de pyrotech-
nische lading die in het systeem is
geïntegreerd.
De rook is niet schadelijk, maar
kan voor personen die hier gevoe-
lig voor zijn, irriterend zijn.
De knal die bij het afgaan wordt ge-
produceerd, kan het gehoor gedu-
rende een korte periode enigszins
verminderen.

IX
154
RIJDEN
LANE DEPARTURE
WARNING SYSTEM (LDWS)
Dit systeem registreert wanneer de
bestuurder onvrijwillig een rijstrook-
markering (doorgetrokken of onder-
broken streep) overschrijdt.
Op basis van de signalen van sen-
soren in de voorbumper wordt de be-
stuurder gewaarschuwd als de auto
de markering overschrijdt (bij een
wagensnelheid hoger dan 80 km/h).

Dit systeem werkt optimaal op snel-
wegen en autowegen.


Activering



)
Druk op de knop: het lampje gaat
branden.



Uitschakelen



)
Druk opnieuw op de knop: het
lampje gaat uit.
De status van het systeem blijft na
het afzetten van het contact in het
geheugen opgeslagen.


Detectie

U wordt gewaarschuwd door het
trillen van de zitting van de bestuur-
dersstoel:


- rechts: als de rechter rijstrook-
markering wordt overschreden,

- links: als de linker rijstrookmar-
kering wordt overschreden.
Als de richtingaanwijzer is ingescha-
keld, en ongeveer 20 seconden nadat
deze is uitgeschakeld, wordt er geen
enkele waarschuwing gegeven.
Het is mogelijk dat een waarschu-
wing wordt gegeven bij het over-
schrijden van een pijl op de weg
of een niet-offi ciële markering (bijv.
graffi ti).


Storing

In het geval van een storing gaat dit
controlelampje branden vergezeld
van een geluidssignaal en een mel-
ding op het display.
Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats. Het Lane Departure Warning
System is een hulpmiddel voor de
bestuurder, die desondanks waak-
zaam moet blijven en verantwoor-
delijk is.

Er kunnen storingen in de detectie
optreden:


- als de sensoren vuil zijn (mod-
der, sneeuw, ...),

- als de rijstrookmarkeringen
weggesleten zijn,

- als er weinig contrast is tussen
het wegdek en de markeringen.

IX
156
RIJDEN

Werking

U hebt een beschikbare parkeerplek
ontdekt:


)
Druk op de schakelaar A
om de
functie te selecteren.

)
Schakel de richtingaanwijzer aan
de zijde van de parkeerplek in.

)
Rijd tijdens de meting langs de
parkeerplek, met een snelheid
van minder dan 20 km/h, en be-
reid u voor op het inparkeren.
Het systeem meet nu de afmetingen
van de plek.

)
Het systeem geeft de moeilijk-
heidsgraad voor het inparkeren
aan met een melding op het
display van het instrumentenpa-
neel, vergezeld van een geluids-
signaal.

)
Afhankelijk van de melding die
het systeem geeft, kunt u de par-
keermanoeuvre al dan niet uit-
voeren. De functie kan de volgende meldin-
gen weergeven:

Inparkeren JA


Inparkeren moeilijk


Inparkeren NEE
De functie wordt automatisch uitge-
schakeld:


- bij het inschakelen van de ach-
teruitversnelling,

- bij het afzetten van het contact,

- als geen meting nodig is,

- vijf minuten na het selecteren
van de functie,

- als gedurende langer dan een
minuut met meer dan 70 km/h
wordt gereden.
Als de zijdelingse afstand tussen
uw auto en de parkeerplek te groot
is, bestaat de kans dat het systeem
geen meting uitvoert.
De functie blijft na een berekening
ingeschakeld en kan dus meerdere
parkeermogelijkheden achter elkaar
bepalen.
Zorg ervoor dat de sensoren bij
slecht weer en in de winter niet be-
dekt worden door vuil en sneeuw.
Tijdens het bepalen van de beschik-
bare ruimte wordt de parkeerhulp
vóór uitgeschakeld.
Laat het systeem bij een storing
controleren door het CITROËN-
netwerk of een gekwalifi ceerde
werkplaats.

IX
157
RIJDEN
De parkeerhulp is een hulpmid-
del voor de bestuurder die deson-
danks waakzaam moet blijven en
verantwoordelijk is. PARKEERHULP VOOREN/OF ACHTER METGRAFISCHE WEERGAVE EN GELUIDSSIGNALEN

Dit systeem bestaat uit afstands-
sensoren die zijn aangebracht in de
voor- en/of achterbumper.
Het systeem waarschuwt de be-
stuurder voor elk obstakel (persoon,
auto, boom, hek, …) dat zich achter
de auto bevindt. Het waarschuwt u
echter niet voor objecten die zich di-
rect onder de bumper bevinden.
Paaltjes, pionnen bij wegwerkzaamhe-
den of gelijksoortige voorwerpen wor-
den waargenomen bij aanvang van de
manoeuvre, maar niet meer wanneer
de auto te dicht genaderd is.
Het systeem wordt ingeschakeld
:


- zodra de achteruitversnelling
wordt ingeschakeld,

- bij vooruitrijden met een snelheid
lager dan 10 km/h.
Dit wordt aangegeven door een ge-
luidssignaal en/of door de weergave
van de auto op het multifunctionele
display.
De afstand tot het obstakel wordt
aangegeven door:


- geluidssignalen, die elkaar snel-
ler opvolgen naarmate de auto
dichter bij het obstakel komt,

- een grafi sche weergave op het
multifunctionele display, met
blokjes die steeds dichter bij de
auto komen.
De plaats van het obstakel wordt
aangegeven door de luidsprekers
die het geluidssignaal weergeven
(voor/achter en links/rechts).
Als de auto minder dan ongeveer
30 centimeter van het obstakel ver-
wijderd is, is het geluidssignaal con-
tinu hoorbaar en/of verschijnt het
symbool "Gevaar", afhankelijk van
het type multifunctioneel display.
De parkeerhulp wordt uitgescha-
keld
:


- als de achteruit wordt uitgescha-
keld,

- als bij het vooruitrijden de wagen-
snelheid hoger dan 10 km/h is,

- als de auto langer dan 3 seconden
stilstaat.
Deactiveren


)
Druk op de toets A
. Het verklik-
kerlampje gaat branden en het
systeem is volledig uitgescha-
keld.
Het systeem zal automatisch wor-
den uitgeschakeld bij het trekken van
een aanhangwagen of de montage
van een fi etsendrager (auto uitgerust
met een door CITROËN aanbevolen
trekhaak of fi etsendrager).

IX
158
RIJDEN

Activeren

Zorg ervoor dat de sensoren in de
winter of bij slecht weer niet bedekt
zijn met modder, ijs of sneeuw. Als
de sensoren vuil zijn, wordt dit bij
het inschakelen van de achteruitver-
snelling aangegeven door een ge-
luidssignaal (lange piep).
Als de wagensnelheid lager is dan
10 km/h, kunnen door sommige
geluiden (motorfi ets, vrachtwagen,
wegwerkzaamheden, ...) de geluids-
signalen van de parkeerhulp onno-
dig worden geactiveerd.


)
Druk nogmaals op de toets A
.
Het verklikkerlampje gaat uit en
het systeem is weer ingeschakeld.
ACHTERUITRIJCAMERA (TOURER)


De achteruitrijcamera wordt automa-
tisch geactiveerd wanneer de ver-
snellingsbak in de achteruit staat.
De beelden van de camera worden
in kleur weergegeven op het scherm
van het navigatiesysteem.

De afstand tussen de blauwe stre-
pen correspondeert met de breedte
van uw auto zonder de buitenspie-
gels.
De blauwe strepen geven de rijrich-
ting van de auto weer.
De rode steep geeft een ruimte van
30 cm direct achter de achterbum-
per van uw auto weer. Het geluids-
signaal wordt continu hoorbaar als
een obstakel binnen deze ruimte
komt.
De groene strepen geven een af-
stand van circa 1 en 2 meter weer
achter de achterbumper van uw
auto.

Maak de achteruitrijcamera regel-
matig schoon met een spons of
een zachte doek.

AFTAPPEN VAN HET
BRANDSTOFFILTER

Afdekkap


Afdekkap verwijderen


Aftappen van water uit het
brandstoffilter
Tap het systeem regelmatig af (bij
elke keer dat de motorolie wordt
ververst).
Draai de aftapplug of de sensor wa-
ter in brandstof aan de onderzijde
van het brandstoffi lter los om het
water weg te laten lopen.
Laat het water geheel weglopen.
Draai vervolgens de aftapplug of
de sensor water in brandstof weer
vast.

HDi 115-, HDi 160- en V6 HDi 240-
motor



)
Trek de afdekkap omhoog om
deze te verwijderen.

HDi 140-motor



)
Verwijder de afdekkap door deze
eerst bij punt 3
los te maken en
vervolgens bij punt 1
en 4

.


)
Maak de kap bij punt 2
los door
deze naar u toe te trekken en
vervolgens op te tillen.
Terugplaatsen


)
Maak de kap als eerste bij punt
2
weer vast.

)
Beweeg de kap omlaag en ge-
lijktijdig naar het midden toe.

)
Maak de kap bij de punten 3
en
4
vast door deze omlaag en iets
naar achteren te drukken.

)
Maak de kap bij punt 1
vast door
deze omlaag te drukken.


ONDERHOUD
163
ONDERHOUD

XI
192
PRAKTISCHE INFORMATIE

Zekeringtabel



Zekeringnr.





Stroomsterkte




Functie




G29



-

Niet gebruikt


G30



5 A

Verwarmde buitenspiegels


G31



5 A

Regen-/lichtsterktesensor


G32



5 A

Waarschuwingslampjes niet-vastgemaakte autogordels


G33



5 A

Elektrochrome spiegels


G34



20 A

Blinderingspaneel (sedan)


G35



5 A

Instapverlichting voorpassagier - Verstelling buitenspiegel aan passagierszijde


G36



30 A

Elektrisch bediende achterklep (Tourer)


G37



20 A

Stoelverwarming vóór


G38



30 A

Elektrisch bediende bestuurdersstoel


G39



30 A

Elektrisch bediende passagiersstoel - Hifi -versterker


G40



3 A

Voedingsaansluiting aanhangermodule

ZEKERINGKAST B



Zekeringnr.




Stroomsterkte



Functie




G36



15 A

Automatische 6-versnellingsbak


5 A

Automatische 4-versnellingsbak


G37



10 A

Appèlverlichting - Diagnoseaansluiting


G38



3 A

ESP


G39



10 A

Hydraulische vering


G40



3 A

Remlichtschakelaar
