2014 CITROEN C4CACTUS sat nav

7
E3_fr_Chap00b_prise-en-main_ed01-2014
À l'intérieur
Tablette tactile 7 pouces
37
241
Commandes multimédias
Boîte manuelle pilotée
90
Limiteur / Régulateur
de

vitesse
99, 101
Ces deux équipements vous permettent de
maîtriser la vitesse du véhicule en fonction de
la valeur que vous avez programmée.
Elle offre le confort de la gestion automatique
des vitesses, sans intervention du conducteur.
Elle permet l’accès aux commandes de
climatisation, aux paramétrages des
équipements du véhicule, aux commandes des
systèmes audio navigation et télématique, à la
configuration de l’affichage, ... Elles vous permettent d'accéder aux différentes
sources (radio, MP3, lecteur nomade, jukebox,
téléphone) et d'ajuster le volume.
.
Prise en main

9
E3_fr_Chap00b_prise-en-main_ed01-2014
Tablette tactile 7 pouces
Fonctionnement
Utilisez les touches disposées de chaque côté
de la tablette tactile pour accéder aux menus,
puis appuyez sur les boutons matérialisés à
l'écran.
Chaque menu s'affiche sur une page ou deux
pages (page primaire et page secondaire).Pour accéder à la page secondaire
(depuis la page primaire).
Pour revenir à la page primaire
(depuis la page secondaire).
Pour accéder à des informations
complémentaires et aux réglages de
certaines fonctions.
Pour valider.
Pour quitter.
Menus
37 "
Climatisation ".
Ne pas utiliser d’objets pointus sur la
tablette tactile.
Ne pas toucher la tablette tactile avec
les mains mouillées. Utilisez un chiffon propre et doux pour
le nettoyage de la tablette tactile.
"
Aide à la conduite".
" Média ".
" Navigation ". "
Configuration ".
" Services connectés ".
" Téléphone ".
.
Prise en main

37
Tablette tactile 7 pouces
La tablette tactile permet l'accès :
- a ux commandes du système de chauffage/
air conditionné,
-

à l
'ordinateur de bord et au paramétrage de
certaines fonctions du véhicule,
-

a
ux commandes des équipements audio et
du téléphone,
-

à l
'aide interactive, aux paramètres
de réglage des sons et de l'intensité
lumineuse du poste de conduite,
et suivant équipement


:
-

a
ux commandes du système de navigation
et aux services connectés.
Pour des raisons de sécurité le
conducteur doit impérativement
réaliser les opérations nécessitant
une attention soutenue, véhicule à
l'arrêt.
Certaines fonctions ne sont pas
accessibles en roulant.Fonctionnement général
Recommandations
Il est nécessaire d'effectuer un appui marqué,
notamment pour les gestes dit "glissés"
(balayage de listes, déplacement de la carte...).
Un simple effleurement n'est pas suffisant.
La tablette ne prend pas en compte les appuis
avec plusieurs doigts.
Cette technologie permet une utilisation par
toutes les températures et avec des gants.
Ne pas utiliser d'objets pointus sur la tablette
tactile.
Ne pas toucher la tablette tactile avec les
mains mouillées.
Utilisez un chiffon propre et doux pour le
nettoyage de la tablette tactile. Utilisez cette touche pour accéder à
la page secondaire.
Utilisez cette touche pour revenir à la
page primaire.
Utilisez cette touche pour accéder à
des informations complémentaires et
aux réglages de certaines fonctions.
Utilisez cette touche pour valider et
enregistrer les modifications.
Utilisez cette touche pour quitter.
Principes
Utilisez les touches disposées de chaque côté
de la tablette tactile pour accéder aux menus,
puis appuyez sur les boutons matérialisés sur
la tablette tactile.
Chaque menu s’affiche sur une page ou deux
pages (page primaire et page secondaire).
Au bout de quelques instants sans
actions sur la page secondaire, la page
primaire s'affiche automatiquement.
En cas de très forte chaleur, le système
peut se mettre en veille (extinction
complète de l'image et du son) pendant
une durée minimale de 5 minutes.
État des voyants
Certaines touches comportent un voyant
indiquant l'état de la fonction correspondante.
Voyant vert
: vous avez activé la fonction
correspondante.
Voyant orange
: vous avez neutralisé la
fonction correspondante.
1
Contrôle de marche

38
* Selon équipement.
"
Climatisation "
permet de gérer les différents
réglages de température et de débit
d 'a i r.
" Aide à la conduite"
permet d'accéder à l'ordinateur
de bord et d'activer, désactiver,
paramétrer certaines fonctions du
véhicule.
" Média "
permet de sélectionner la radio, les
différentes sources de musique et de
visualiser des photos.
" Navigation "*
permet de paramétrer le guidage et
choisir sa destination. "
Configuration "
permet de paramétrer les sons,
l'intensité lumineuse du poste
de conduite et d'accéder à une
aide interactive sur les principaux
équipements et témoins lumineux du
véhicule.
" Services connectés "*
permet de se connecter à un
portail d'applications pour faciliter,
sécuriser et personnaliser ses
déplacements par l'intermédiaire
d'une clé de connexion disponible
sur abonnement auprès du réseau
CITROËN.
" Téléphone "
permet de connecter un téléphone en
bluetooth.
Menus de la tablette tactile
Pour le menu Climatisation , repor tez-
vous à la rubrique "Confort". Pour les menus Média
, Navigation,
Services connectés et Téléphone,
reportez-vous à la rubrique "Audio et
télématique".
Contrôle de marche

218
La pose d'un équipement ou d'un
accessoire électrique, non référencé
par CITROËN, peut entraîner une
panne du système électronique de votre
véhicule et une surconsommation.
Nous vous remercions de bien vouloir
noter cette précaution et nous vous
conseillons de prendre contact avec un
représentant de la marque CITROËN
pour vous faire présenter la gamme
des équipements ou accessoires
référencés.
Installation d'émetteurs de
radiocommunication
Avant toute installation d'émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, vous pouvez
consulter le réseau CITROËN qui vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE).Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: les gilets de
sécurité haute visibilité, les triangles
de présignalisation, les éthylotests, les
ampoules, les fusibles de rechange,
un extincteur, une trousse de secours,
les bavettes de protection à l'arrière du
véhicule.
"Multimédia"
kit mains-libres Bluetooth, navigations
nomades, assistants d'aide à la conduite,
support de téléphone/smartphone, lecteur
DVD, lecteur CD, prise 230V, système de
navigation semi-intégrée, support multimédia
arrière, mise à jour cartographie navigation,
accessoire radio numérique...
En vous rendant dans le réseau CITROËN,
vous pouvez également vous procurer des
produits de nettoyage et d'entretien (intérieur
et extérieur) - dont les produits écologiques
de la gamme "TECHNATURE" - des produits
de mise à niveau (liquide lave-vitre...), des
stylos de retouche et des bombes de peinture
correspondant à la teinte exacte de votre
véhicule, des recharges (cartouche pour kit de
dépannage provisoire de pneumatique...), ...
Informations pratiques

01
"Climatisation"
permet de gérer les
différents réglages de
température et de débit
d'air.
"Aide à la conduite "
permet d'accéder à
l'ordinateur de bord et
d'activer, désactiver,
paramétrer certaines
fonctions de réglage du
véhicule.
"Média"
permet de sélectionner
la radio, les différentes
sources de musique et
de visualiser des photos.
"Navigation"*
permet de paramétrer
le guidage et choisir
sa destination (selon
version). "Configuration
"
permet de paramétrer
les sons, l'intensité
lumineuse du poste de
conduite et d'accéder
à une aide interactive
sur les principaux
équipements et témoins
lumineux du véhicule.
"Services connectés "*
permet de se connecter
à un portail d'applications
pour faciliter, sécuriser
et personnaliser ses
déplacements par
l'intermédiaire d'une clé
de connexion disponible
sur abonnement auprès
du réseau CITROËN.
"Téléphone "
permet de connecter un
téléphone en bluetooth.

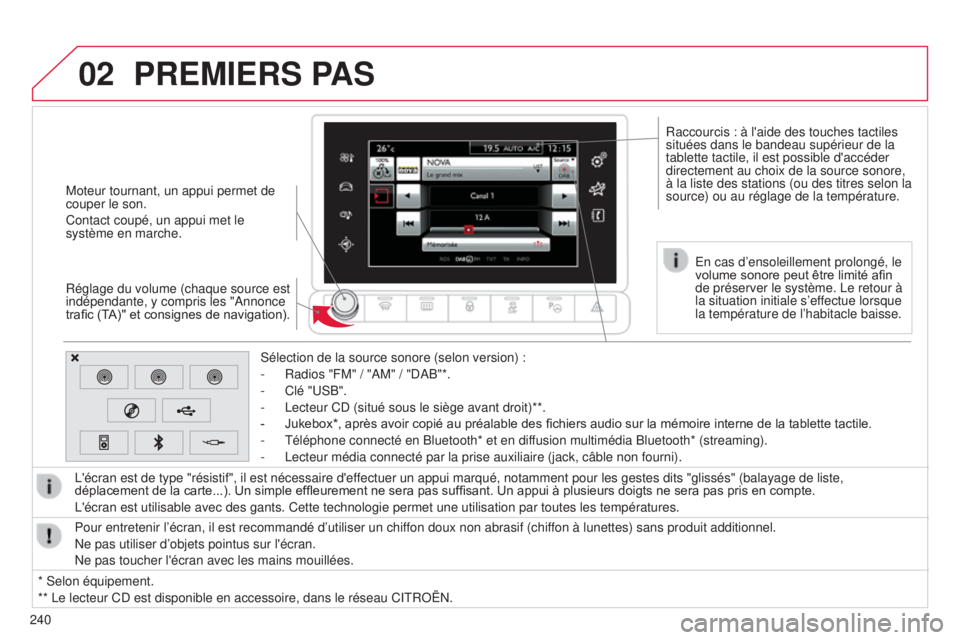

FONCTIONNEMENT GÉNÉRAL
238 * Selon équipement.

02
240Moteur tournant, un appui permet de
couper le son.
Contact coupé, un appui met le
système en marche.
Réglage du volume (chaque source est
indépendante, y compris les "Annonce
trafic (TA)" et consignes de navigation).
Sélection de la source sonore (selon version) :
-
Radios "FM" / "AM" / "DAB"*.
-

Clé "USB".
-

Lecteur CD (situé sous le siège avant droit)**.
-

Jukebox*, après avoir copié au préalable des fichiers audio sur la mémoire interne de la tablette tactile.
-

Téléphone connecté en Bluetooth* et en dif
fusion multimédia Bluetooth* (streaming).
-
Lecteur média connecté par la prise auxiliaire (jack, câble no\
n fourni).
L'écran est de type "résistif", il est nécessaire d'ef
fectuer un appui marqué, notamment pour les gestes dits "glissés" \
(balayage de liste,
déplacement de la carte...). Un simple effleurement ne sera pas suffisant. Un appui à plusieurs doigts ne sera pas pris en compte.
L'écran est utilisable avec des gants. Cette technologie permet une u\
tilisation par toutes les températures.
PREMIERS PAS
* Selon équipement.
** Le lecteur CD est disponible en accessoire, dans le réseau CITROË\
N. Pour entretenir l’écran, il est recommandé d’utiliser un chi\
ffon doux non abrasif (chiffon à lunettes) sans produit additionnel.
Ne pas utiliser d’objets pointus sur l'écran.
Ne pas toucher l'écran avec les mains mouillées. En cas d’ensoleillement prolongé, le
volume sonore peut être limité afin
de préserver le système. Le retour à
la situation initiale s’effectue lorsque
la température de l’habitacle baisse.
Raccourcis : à l'aide des touches tactiles
situées dans le bandeau supérieur de la
tablette tactile, il est possible d'accéder
directement au choix de la source sonore,
à la liste des stations (ou des titres selon la
source) ou au réglage de la température.

05
275
Triangle rouge et jaune

: informations trafic, par exemple

:
Signalisation modifiée
Danger d'explosion Réduction de voie
Route fermée
Route glissante
Manifestation Accident
Danger
Retard
Entrée de route interdite Travaux
Embouteillage
Principaux visuels trafic
Triangle noir et bleu

: informations générales, par exemple

:
Informations sur le temps Informations sur la circulation
Vent Brouillard
Parking Neige / glace Écouter les messages TA
TRAFIC
Sélectionner "
Réglages".
Appuyer sur Navigation pour afficher la page
primaire puis appuyer sur la page secondaire.
Sélectionner "
Voix".
Activer / Désactiver "Trafic (TA)".
La fonction TA (Trafic Announcement) rend prioritaire l'écoute des
messages d'alerte TA. Pour être active, cette fonction nécessite
la réception correcte d'une station de radio émettant ce type de
message. Dès l'émission d’une info trafic, le média en cours (Radio,
CD, USB,
...) s'interrompt automatiquement pour diffuser le message
TA. L'écoute normale du média reprend dès la fin de l'émission du
message.
