2014 CITROEN C-ZERO Upute Za Rukovanje (in Croatian)

9
Provjere
119


























Provjera razine tekućina
Razinu ovdje navedenih tekućina redovito provjeravajte i, ako nije drugačije naznačeno, dolijte potrebnu količinu.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.


Ne obavljajte nikakve zahvate u odjeljcima kad je žaruljica "Ready" upaljena ili za vrijeme punjenja glavnogakumulatora. Budite oprezni prilikom zahvata uprednjem i stražnjem odjeljku, jer nekapodručja u odjeljcima mogu biti jako vruća (opasnost od opeklina): prijezahvata, obavezno pričekajte barem jedan sat nakon gašenja motora ili nakon završetka postupka punjenjaglavnog akumulatora.

Razina tekućine za kočnice

Razina tekućine mora biti između
oznaka "MIN" i "MA X". Ako nije,
provjerite istrošenost pločica kočnica.
Zamjena tekućine za kočnice
Inter vali zamjene navedeni su u ser visnoj knjižici.
Karakteristike tekućine za kočnice
Te k ućina mora odgovarati preporukamaproizvođača vozila, odnosno normama DOT4 .

Prednji odjeljak

Razina tekućine u kru
gu
grijanja


Zamjena tekućine
Ovu tekućinu nije potrebno mijenjati.


Karakteristike tekućine

Te k ućina mora odgovarati preporukama proizvođača vozila. R
azina tekućine mora biti između oznaka MINI "L" i MA XI "F".
Razina tekućine za pranje stakla
Dolijte potrebnu količinu kad je to potrebno.


Karakteristike tekućine

Za optimalno či

Provjere
120
Razina te tekućine mora biti izmeđuoznaka MINI "L" i MA XI "F".

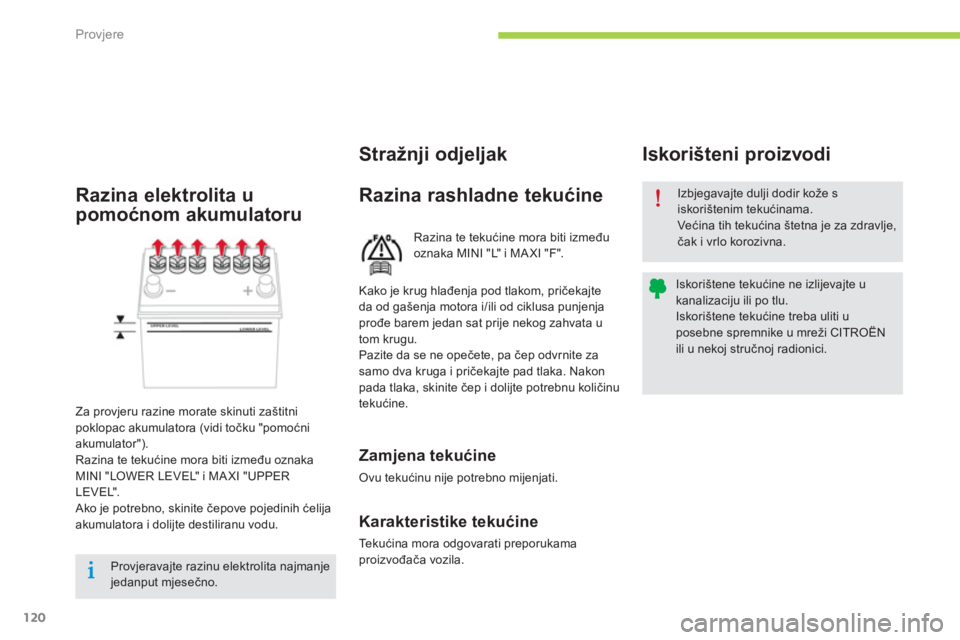

Razina rashladne tekućine
Izbjegavajte dulji dodir kože s iskorištenim tekućinama.
Većina tih tekućina

9
Provjere
121

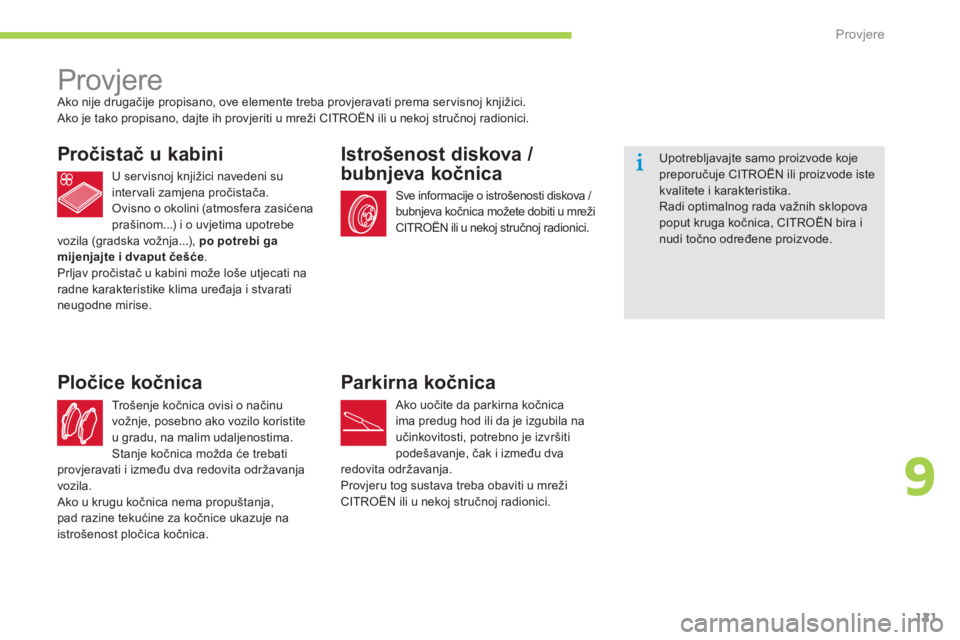

Provjere Ako nije drugačije propisano, ove elemente treba provjeravati prema servisnoj knji

Tehnički podaci
122
*
Ovisno o električnoj mreži u zemlji.
**
Vrijeme izmjereno za vanjsku temperaturu od 20°C do 25°C.















Motor i glavni akumulator
Tip, varijanta, verzija1 N ZK Z Z
ElektromotorY4F1
Tehnologija
Sinkroni sa stalnim neodimskim magnetima
Na
jveća snaga: norma CEE (kW)49

Broj okretaja pri najvećoj snazi (okr/min)2 500 do 8 000

Najveći moment: norma CEE (Nm)
18 0

Broj okretaja pri najvećem momentu
(okr/min)0 do 2 500
Glavni akumulatorLitij-Ion
Ener
getski kapacitet (kWh) 14,5
Normalno pun
jenje
Napon (V) AC
230

Vri
jeme punjenja (*)(**):


- 16 A

- 10 A

- 8 A
5 sati i 30 minuta
8 sati
11 sati
Brzo pun
jenje
Napon (V) DC
300
Vri
jeme punjenja (80% napunjenosti) **
30 minuta

Doseg ovisi o vanjskim klimatskim uvjetima, na
činu vo

10
Tehnički podaci
123
ElektromotorY4 F1
Glavni akumulatorLitij-Ion
Tip, varijanta, verzija1 N ZK Z Z
Masa praznog vozila

1 055

Masa vozila spremnog za vožnju

1 130

Najveća tehnički dopuštena masa opterećenog vozila (MTAC)1 450

Ukupna dopuštena masa vozila s prikolicom
(MTRA)1 450

Najveće dopušteno opterećenje na krovu
(uz uračunatu težinu nosača) 43

U vaše vozilo ne može se ugraditi kuka za vuču. Ono ne može vući prikolicu.









Mase (u kg)

Tehnički podaci
124

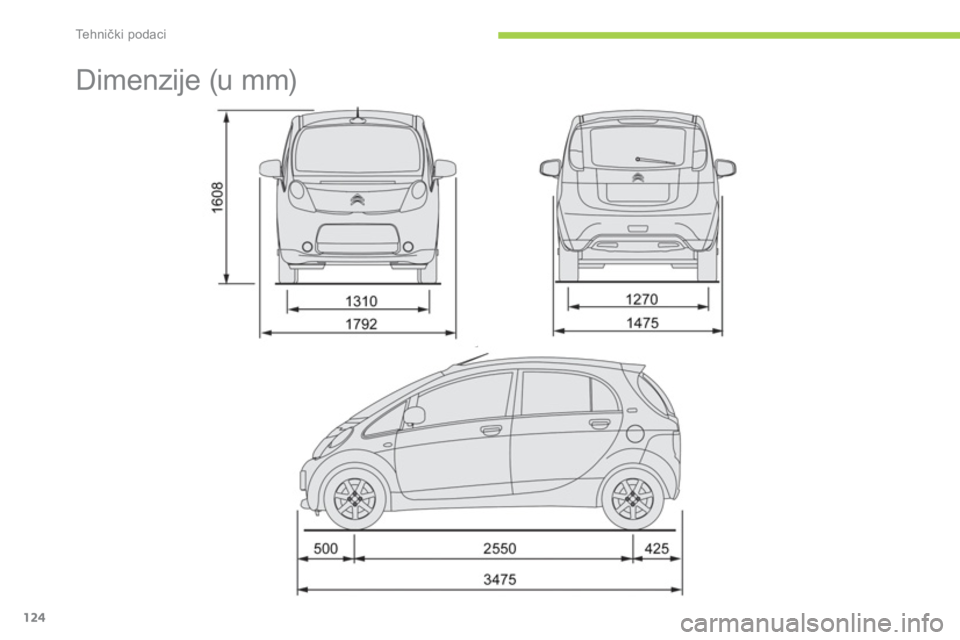

Dimenzije (u mm)

10
Tehnički podaci
125

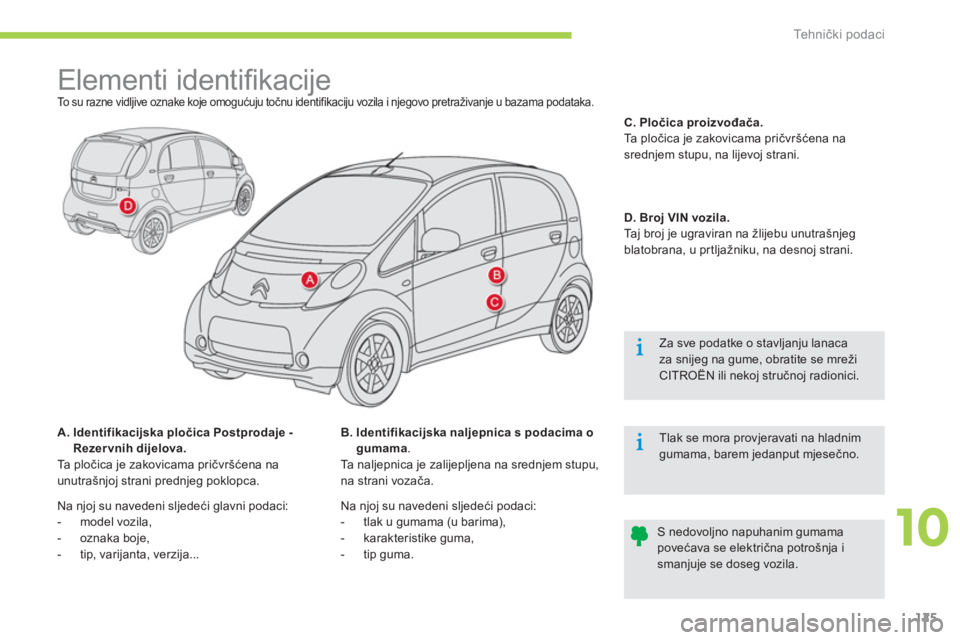

Elementi identifi kacije
To su razne vidljive oznake koje omogućuju točnu identifikaciju vozila i njegovo pretraživanje u bazama podataka.
A. Identifikacijska pločica Postprodaje -
Rezervnih dijelova. Ta p l očica je zakovicama pričvršćena na
unutrašnjoj strani prednjeg poklopca.
Tlak se mora provjeravati na hladnim gumama, barem jedanput mjesečno.

S nedovoljno napuhanim gumama
povećava se električna potrošnja i smanjuje se doseg vozila. B. Identifikacijska naljepnica s podacima o
gumama.
Ta n a ljepnica je zalijepljena na srednjem stupu,na strani vozača.
Na n
joj su navedeni sljedeći podaci:
- tlak u gumama (u barima),
- karakteristike guma,
- tip
guma. C. Pločica
proizvođača.
Ta p l očica je zakovicama pričvršćena nasrednjem stupu, na lijevoj strani.
D. Broj VIN vozila.
Taj broj je ugraviran na žlijebu unutrašnjeg
blatobrana, u pr tljažniku, na desnoj strani.
Za sve podatke o stavljanju lanacaza snijeg na gume, obratite se mreži CITROËN ili nekoj stručnoj radionici.
Na n
joj su navedeni sljedeći glavni podaci:


- model vozila,

- oznaka boje,

- tip, vari
janta, verzija...

126
