2014 CITROEN C-ZERO Upute Za Rukovanje (in Croatian)

8
Praktične informacije
103

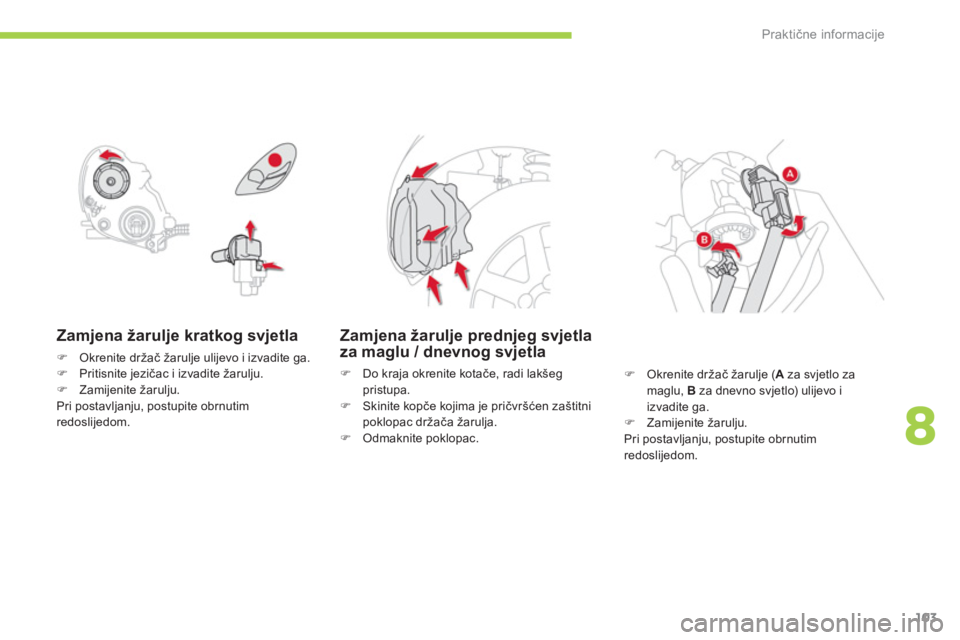

Zamjena žarulje kratkog svjetla
)Okrenite držač žarulje ulijevo i izvadite ga. )Pritisnite jezičac i izvadite žarulju.)Zamijenite žarulju.Pri postavljanju, postupite obrnutim redoslijedom.

Zamjena žarulje prednjeg svjetla
za maglu / dnevnog svjetla
) Do kraja okrenite kotače, radi lakšeg
pristupa. ) Skinite kopče kojima je pričvršćen zaštitni
poklopac držača

Praktične informacije
104

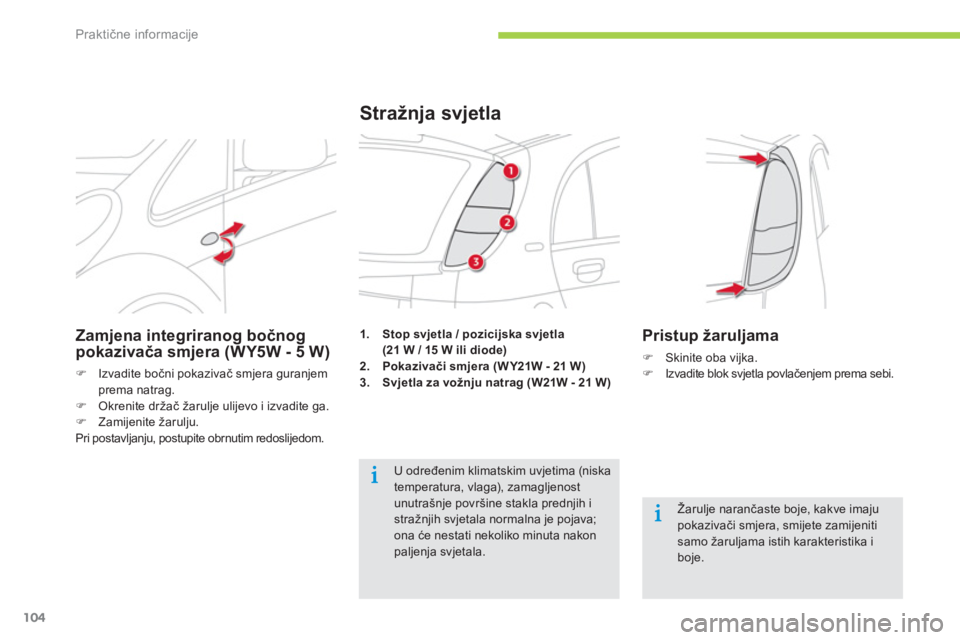

1.Stop svjetla / pozicijska svjetla(21 W / 15 W ili diode)2.Pokazivači smjera (W Y21W - 21 W)3.Svjetla za vožnju natrag (W21W - 21 W)
Stražnja svjetla


Žarulje narančaste boje, kakve imaju pokazivači smjera, smijete zamijeniti samo žaruljama istih karakteristika i boje.
U određenim klimatskim uvjetima (niska temperatura, vlaga), zamagljenost unutrašnje površine stakla prednjih istražnjih svjetala normalna je pojava; ona će nestati nekoliko minuta nakonpaljenja svjetala.

Zamjena integriranog bočnog
pokazivača smjera (WY5W - 5 W)
)Izvadite bočni pokazivač smjera guranjemprema natrag.)Okrenite držač žarulje ulijevo i izvadite ga. )Zamijenite žarulju.
Pri postavljanju, postupite obrnutim redoslijedom.
Pristup žaruljama
)Skinite oba vijka.)Izvadite blok svjetla povlačenjem prema sebi.

8
Praktične informacije
105
Zamjena žarulje pokazivača
smjera
) Okrenite držač žarulje ulijevo i izvadite ga. )
Izvadite žarulju i zamijenite je.Prilikom postavljanja postupite obrnutimredoslijedom.

Zamjena žarulje stop svjetla /
pozicijskog svjetla (21 W / 15 W)
Zam
jena žarulje stop svjetla / pozicijskog svjetla (diode)
Svaki zahvat na diodnim svjetlima mora se
izvršiti u mreži CITROËN ili u nekoj stručnoj
radionici.
Zamjena žarulje svjetla za vožnju
natrag
) Okrenite držač žarulje ulijevo i izvadite ga.)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
)Okrenite držač žarulje ulijevo i skinite ga.)Izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redosli
jedom.

Praktične informacije
106

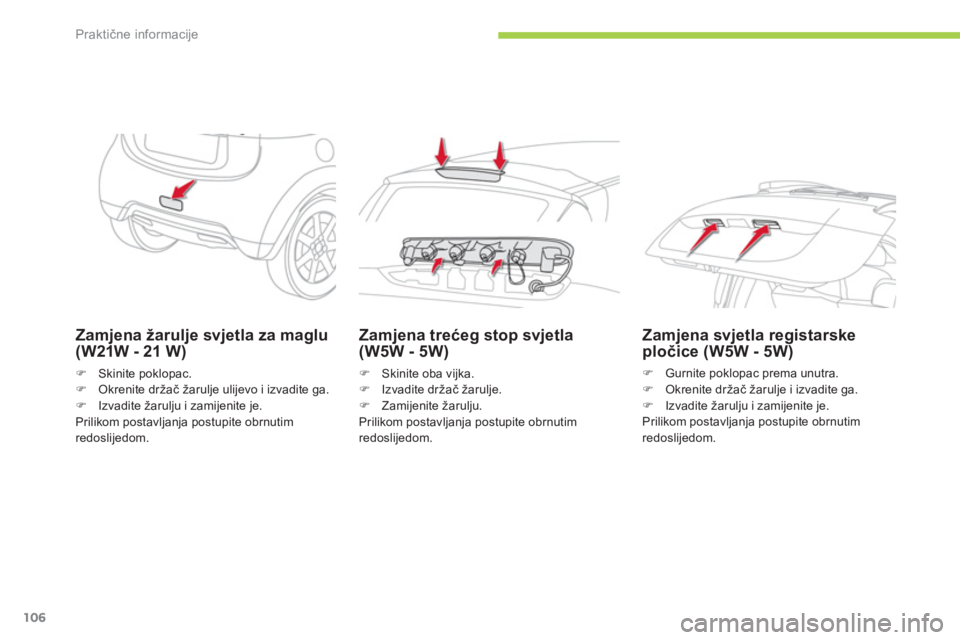

Zamjena žarulje svjetla za maglu(W21W - 21 W)
)Skinite poklopac.)Okrenite držač žarulje ulijevo i izvadite ga. )Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.

Zamjena trećeg stop svjetla(W5W - 5W)
)
Skinite oba vijka. )
Izvadite držač žarulje. )
Zamijenite žarulju.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena svjetla registarske pločice (W5W - 5W)
)Gurnite poklopac prema unutra.)Okrenite držač žarulje i izvadite ga. )Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.

8
Praktične informacije
107

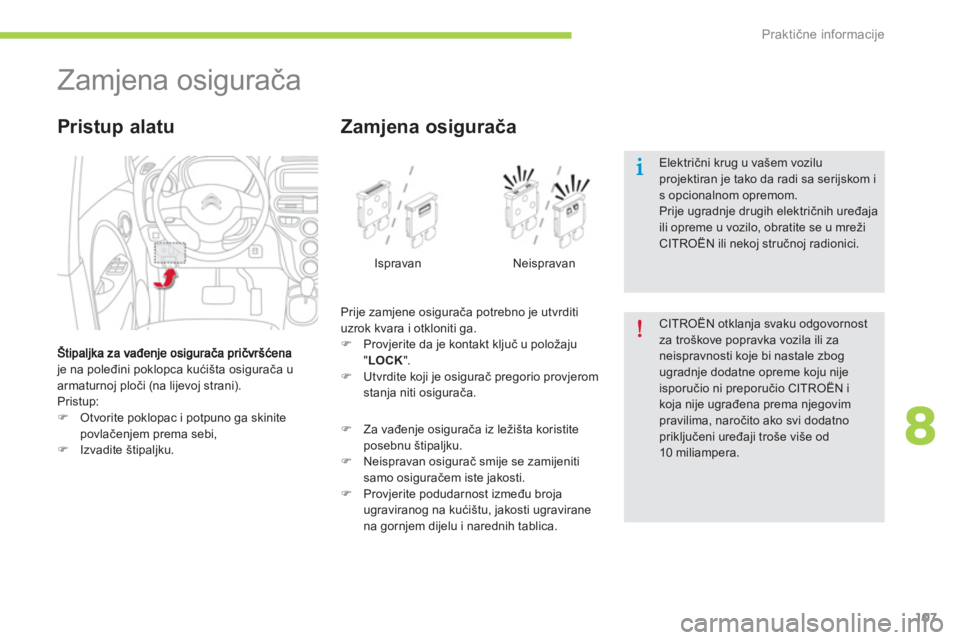

Zamjena osigurača
je na poleđini poklopca kućišta osigurača u
armaturnoj ploči (na lijevoj strani).
Pristup:
)Otvorite poklopac i potpuno ga skinitepovlačenjem prema sebi,)Izvadite štipaljku.



Pristup alatu
Prije zamjene osigurača potrebno je utvrditi uzrok kvara i otkloniti ga.)
Provjerite da je kontakt ključ u položaju"LOCK".)
Utvrdite koji je osigurač pregorio provjeromstanja niti osigurača.
Zamjena osigurača
Ispravan Neispravan
)
Za vađenje osigurača iz ležišta koristite
posebnu štipaljku. ) Neispravan osigurač smije se zamijenitisamo osiguračem iste jakosti.)
Provjerite podudarnost između brojaugraviranog na kući

Praktične informacije
108
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijeluarmaturne ploče (na lijevoj strani).
Broj osiguračaJakostNamjena
17,5 A
Prednje i stražnje lijevo pozicijsko svjetlo.
215 A
Pomoćna utičnica.
3- Ne koristi se.
47,5 A
Elektropokretač.
520
A Audio sustav.
6
- Ne koristi se.
7
7,5 A Oprema u vozilu, prednje i stražnje pozicijsko svjetlo.
87,5 A Električni vanjski retrovizori.
97,5 A
Elektronička upravljačka jedinica.
107,5 A
Klima uređaj.
1110 A Stražnje svjetlo za maglu.
1215 A
Zaključavanje vrata.
13 10 A
Stropno sv
jetlo.

8
Praktične informacije
109
Broj osiguračaJakostNamjena
14 15 A
Brisač stražn
jeg stakla.
157, 5 A
Ploča s instrumentima.
167, 5 A Grijanje.
1720 A Grijači sjedala.
18 10 A Opcija.
1
97, 5 A Grijači vanjskih retrovizora.
2020 A
Brisač vjetrobrana.
217, 5 A
Zračni jastuci.
2230 A
Grijač stražnjeg stakla.
23
30 A Grijanje.
2
4- Ne koristi se.
2510 A Radio.
2
615 A
Osigurač kabine.


Pristup osiguračima

Vidi točku "Pristup alatu".

Praktične informacije
110
Broj osiguračaJakostNamjena
1-
Ne koristi se.
230 A
Interni osigurač.
340 A Elektromotor.
440 A
Ventilator hladnjaka.
5
40 A Električni podizači prozora.
6
30 A
Vakuum pumpa.
715 A
Računalo glavnog akumulatora.
815 A
Tr eće stop svjetlo.
915 A
Prednja svjetla za maglu.
1015 A
Pumpa za vodu.
Osigurači u prednjem
od
jeljku
Kućište osigurača smješteno je u prednjem
odjeljku, ispod spremnika tekućine kruga grijanja. Samo te osigurače smijete zamijeniti.


Za zamjenu osigurača ostalih modula (vakuum pumpa i pomoćni akumulator)potreban je zahvat u mreži CITROËN iliu nekoj stručnoj radionici.
