2014 CITROEN C-ELYSÉE InstruktionsbÖcker (in Swedish)

127
9
Praktisk information

Hjul med hjulkapsel
Vid återmontering av hjuletmonterar du hjulkapseln genom att först placera dess skåra mitt emot ventilen och sedan trycka på dess omkrets med handflatan.
Reservh
julet är placerat i bagageutrymmet,under golvet (beroende på version).
Se avsnittet "Ta fram verktygen" på föregåendesida för att få veta hur du kommer åt det.
Placering av reser vhjulet

Ta upp hjulet så här
)
Skruva loss den gula mittbulten.)
Lyft upp reser vhjulet mot dig från baksidan. )
Ta ut hjulet ur bagageutrymmet.

128
Praktisk information
) Sätt tillbaka lådan mitt inne i hjulet och
tryck fast den.
)Sätt hjulet tillbaka på dess plats.)Skruva loss den gula mittbulten några varv
och placera den mitt i hjulet. )Dra åt mittbulten så långt det går, så att
den håller hjulet väl på plats.

129
9
Praktisk information
Borttagning av ett hjul

Parkera bilen

Parkera bilen på ett sådant sätt att du inte stör trafiken, på vågrät och stadigmark där det inte är halt.
Dra åt parkeringsbromsen, slå av
tändningen och lägg i ettans växel * så att hjulen låser sig.
Kontrollera att parkeringsbromsenskontrollampor på instrumenttavlan lyser med fast sken.
Kontrollera att ingen befinner sig i bilenoch att bilens passagerare befinner sig på säkert avstånd från bilen.
Kontrollera att domkraften är korrekt placerad på ett av de ställen som är avsedda för att hissa upp bilen.
Om domkraften används på ett felaktigt sätt kan bilen falla ned.
Kryp aldrig in under en bil som är upplyft med hjälp av en domkraft;använd en pallbock.


Lista över arbetsmoment
)
Ta bor t den lilla kapseln som finns på
alla bultarna med hjälp av verktyget 3(beroende på utrustning).) Lossa sedan bultarna endast medhjulbultsnyckeln 1.


Använd inte:
- domkraften till något annat än för att hissa upp bilen, - någon annan domkraft än den somlevererats av tillverkaren.

*

Lä
ge R
för elektroniskt styrd manuell
växellåda; P för automatlåda.

130
Praktisk information
)Placera domkraften 2
i kontakt med den av de två främre A
eller bakre Bpunkterna på underredet som är närmast det hjul som
ska bytas.
)Ta bor t hjulbultarna och för vara dem på en ren plats. )Ta loss hjulet.
) Veva ut domkraften 2 ända tills dess underlag är i kontakt med marken. Kontrollera attunderlagets axel är lodrät i förhållande till den
använda punkten A eller AB . )
Höj bilen så att du uppnår ett tillräckligt
mellanrum mellan hjulet och marken för att
utan svårighet kunna placera in reser vhjulet (som inte är punkterat).

131
9
Praktisk information

Montering av ett hjul
Fastsättning av reservhjulet
Om din bil är utrustad med lättmetallfälgar kommer du attmärka när du drar åt bultarna vidåtermonteringen, att brickorna inte
kommer i kontakt med reservhjulet.Fasthållningen av hjulet sker genom koniskt stöd mot varje bult.
Efter ett hjulbyte
För att kunna placera det punkteradedäcket i bagageutrymmet bör du först tabor t mittskyddet. Kontrollera åtdragningen av reservhjulets bultar och dess tryck påen CITROËN-verkstad eller en annan kvalificerad verkstad. Reparera det punkterade hjulet ochmontera genast tillbaka det på bilen.


Lista över arbetsmoment
)
Sätt hjulet på plats på navet.)
Skruva fast bultarna för hand så långt
det går.) Dra åt bultarna en aning, endast med hjulbultsnyckeln 1.

132
Praktisk information

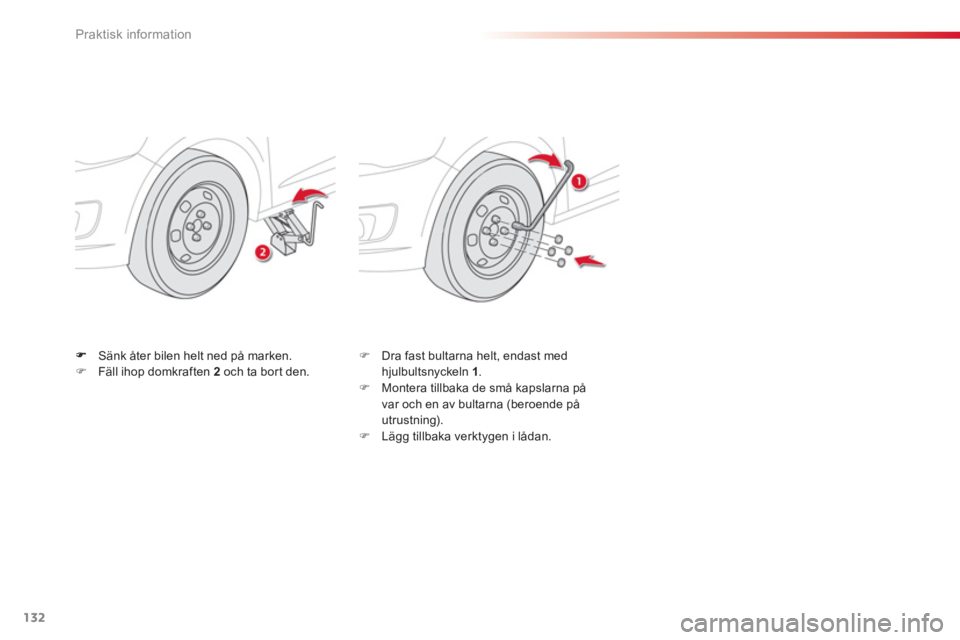

Sänk åter bilen helt ned på marken.)Fäll ihop domkraften 2 och ta bort den.) Dra fast bultarna helt, endast med
hjulbultsnyckeln 1.) Montera tillbaka de små kapslarna på
var och en av bultarna (beroende påutrustning).
) Lägg tillbaka verktygen i lådan.

133
9
Praktisk information











Byta en lampa


Framljus

Under vissa väderförhållanden (lågatemperaturer, fukt) kan imma bildas på insidan av strålkastarglasen fram och bak. Den försvinner några minuter efter det att ljuset har tänts.


Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:)rengör inte glasen med en torr eller slipande trasa, inteheller med rengörings- eller lösningsmedel,)
använd en svamp och tvållösningeller ett medel med neutralt pH-värde,)
rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att skada skyddslacken och tätningarna,)
rör inte lampan direkt med fingrarna. Använd en luddfri trasa.
Vid byte av en lampa måstestrålkastarna ha varit släckta i någraminuter (risk för allvarlig brännskada).Det är endast tillåtet att användaUV-blockerande lampor, för att inteskada strålkastaren. Byt alltid ut den trasiga lampan mot enny lampa med samma ar tikelnummer och tekniska data. 1
.Blinkersljus (PY21W gul).2. Helljus (H1- 55W).3.Halvljus (H7-55W).4.Varselljus / positionsljus(W21/5W)eller
Positionsljus (W5W).5.Dimstrålkastare (H11-55W).

134
Praktisk information
De gula lamporna, som t.ex.blinkersljusen, ska bytas ut mot lampor med samma tekniska data och sammafärg.
Återmontera skyddslocket mycket noggrant så att lampinsatsen blir helt tät.


Om en blinkersindikeringslampablinkar snabbare (vänster eller höger)betyder det att det är fel på någon av blinkersljusen på motsvarande sida.

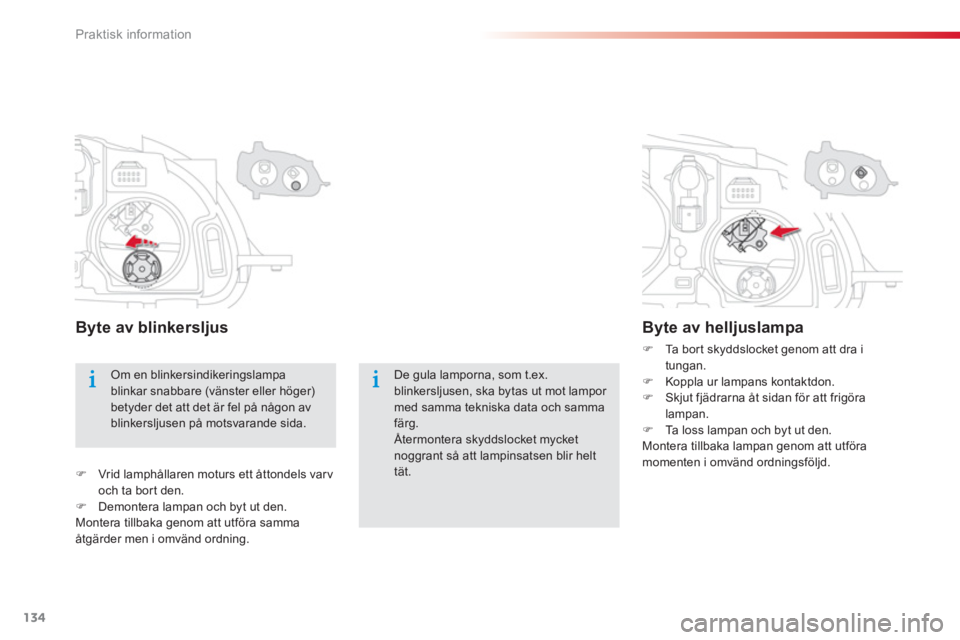

Byte av blinkersljus
)Vrid lamphållaren moturs ett åttondels varvoch ta bort den. )Demontera lampan och byt ut den.
Montera tillbaka genom att utföra samma
åtgärder men i omvänd ordning.
Byte av helljuslampa
)Ta bor t skyddslocket genom att dra itungan. )Koppla ur lampans kontaktdon.)Skjut fjädrarna åt sidan för att frigöra
lampan. )Ta loss lampan och byt ut den.
Montera tillbaka lampan genom att utföramomenten i omvänd ordningsföljd.
