Page 257 of 311

Automobilio priežiūra255
Nr.Grandinė17Kištukinis lizdas18–19Vairo šildymas20Išorinė užuolaida nuo saulės21Šildomos priekinės sėdynės22–23–24Atrankinės katalizacijos sistema25–26–27–28–29–30–31–32Aktyvi amortizavimo sistema,
įspėjimas apie juostos nesilai‐
kymąAutomobilio įrankiai
Įrankiai
Kai kurie įrankiai, vilkimo kilpa ir (tik
automobiliuose su atsarginiu ratu)
automobilio kėliklis yra galiniame
skyriuje, bagažinės skyriaus
grindyse.
Atidarykite dangtį, esantį priešais
bagažinės dangtį.
Ratai ir padangos
Padangų būklė, ratų būklėAtsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Page 258 of 311

256Automobilio priežiūraPadangų žymėjimasPvz., 215/60 R 16 95 H215=Padangos plotis, mm60=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos16=Rato skersmuo, coliais95=Apkrovos indeksas, pvz., 95
atitinka 690 kgH=Greičio kodo raidė
Greičio kodo raidė:
Q=iki 160 km/hS=iki 180 km/hT=iki 190 km/hH=iki 210 km/hV=iki 240 km/hW=iki 270 km/hSlėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę.
Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.
Padangų slėgis 3 293.
Padangų ir apkrovos informacijos
lipduke, priklijuotame prie priekinių
kairiųjų arba dešiniųjų durelių rėmo,
nurodytos originalios įrangos
padangos ir atitinkamas slėgis
padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 285.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 293.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų automobiliu pateikiamame EEB
Page 259 of 311

Automobilio priežiūra257
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
Jei reikia sumažinti arba padidinti
padangos slėgį automobiliuose su
slėgio padangose sekimo sistema,
išjunkite degimą. Nustatę slėgį
padangose, įjunkite uždegimą ir
vairuotojo informacijos centro skiltyje
Padangų apkrova pasirinkite
reikiamą nuostatą 3 118.
Slėgio padangose
stebėjimo sistema
Padangų slėgio kontrolės sistema
tikrina visų keturių ratų slėgį kartą per minutę, kai automobilio greitis viršija
tam tikrą ribą.Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį
padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
Esamas padangų slėgis gali būti
rodomas vairuotojo informacijos
centro Vehicle Information Menu
(transporto priemonės informacijos
meniu) .
Meniu gali būti pasirenkamas
mygtukais, esančiais ant posūkio
signalo svirties.
Kad pasirinktumėte Vehicle
Information Menu (transporto
priemonės informacijos meniu) X ,
spustelėkite mygtuką MENU.
Page 260 of 311

258Automobilio priežiūra
Pasukite reguliavimo ratuką,
norėdami pasirinkti padangų slėgio
kontrolės sistemą.
Sistemos būsena ir slėgio įspėjimai
pateikiami pranešimu su vairuotojo informaciniame centre mirksinčia
atitinkama padanga.Aptikus žemą slėgį padangoje,
įsijungia kontrolinis indikatorius w
3 116.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 293.
Pripūtus padangas, gali reikėti šiek tiek pavažiuoti, kad DIC būtų
atstatytos slėgio padangose vertės.
Šiuo laikotarpiu gali įsijungti
indikatorius w.
Jei esant žemesnei temperatūrai w
įsijungia ir po kiek laiko užgęsta, tai
gali reikšti žemą slėgį. Patikrinkite
padangų slėgį.
Automobilio pranešimai 3 126.
Jei reikia sumažinti arba padidinti
padangų slėgį, išjunkite uždegimą.
Montuokite tik ratus su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis padangose ir nuolat švies w.
Atsarginis ratas ar laikinas atsarginis
ratas neturi sumontuotų slėgio jutiklių.
Šiems ratams padangų slėgio
stebėjimo sistema neveikia. Dega
kontrolinis indikatorius w. Sistema
veikia kitiems trims ratams.
Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos
veikimą. Galima naudoti gamyklos
patvirtintus remonto komplektus.
Išorinė didelio galingumo radijo
įranga gali kenkti padangų slėgio
stebėjimo sistemai.
Kaskart keičiant padangas, privaloma
išmontuoti ir aptarnauti padangų
slėgio stebėjimo sistemos jutiklius.
Įsriegiamam jutikliui: pakeiskite
ventilio šerdį ir sandarinimo žiedą.
Prispaudžiamam jutikliui: pakeiskite
vožtuvo stiebo komplektą.
Page 261 of 311

Automobilio priežiūra259
Automobilio pakrovimo būsenaPagal apkrovą nustatykite slėgį
padangose žr. padangų informacijos
lipduką arba lentelę 3 293 ir
vairuotojo informacijos centro meniu
Tire Load (Padangų apkrova)
pasirinkite atitinkamą nuostatą
Vehicle Information Menu (transporto
priemonės informacijos meniu)
3 118.Pasirinkite:
■ Light (Žibintas) , kad būtų
nustatytas komfortiškas slėgis iki
3 žmonių vežti
■ Eco (Ekol.) , kad būtų nustatytas
ekonomiškas (Eco) slėgis iki
3 žmonių vežti
■ Max (Maks.) – maksimaliai
apkrovai
Automatinės konfigūracijos
funkcija
Pakeitus ratus, automobilis turi
pastovėti maždaug 20 minučių, kad
sistema galėtų perskaičiuoti. Tolesnis
konfigūracijos procesas trunka iki
10 minučių važiuojant minimaliu
20 km/h greičiu. Šiuo atveju gali būti
rodomas $ arba vairuotojo
informacijos centre gali pasikeisti
slėgio vertės.
Jei kyla problemų konfigūracijos
metu, vairuotojo informacijos centre
pasirodo įspėjamasis pranešimas.Priklausomybė nuo
temperatūros Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant
padangos temperatūra ir slėgis
didėja.
Vairuotojo informacijos centre
rodoma padangų slėgio vertė reiškia
esamą padangų slėgį. Todėl svarbu
patikrinti padangų slėgį, kai padangos yra šaltos.
Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies
padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.
Page 262 of 311

260Automobilio priežiūra
Pagal įstatymą, mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
nusidėvėjimo lygio (TWI).
Nusidėvėjimo lygis matomas pagal
ant padangos šoninės sienelės
esančias žymas.
Jei priekiniai ratai yra nusidėvėję
mažiau nei galiniai, periodiškai
sukeiskite juos vietomis. Užtikrinkite,
kad ratų sukimosi kryptis išliktų
nepakitusi.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.
Padangų keitimas ir ratų
dydis
Jei padangos yra kito dydžio nei
sumontuotos gamykloje, gali reikėti
perprogramuoti spidometrą ir
nominalų padangų slėgį bei atlikti
kitus automobilio pakeitimus.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.9 Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.
Ratų gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir
padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti stabdžių
aušinimui.9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.
Ratų grandinės
Padangų grandinės turi būti
montuojamos tik ant varomųjų ratų.
Page 263 of 311

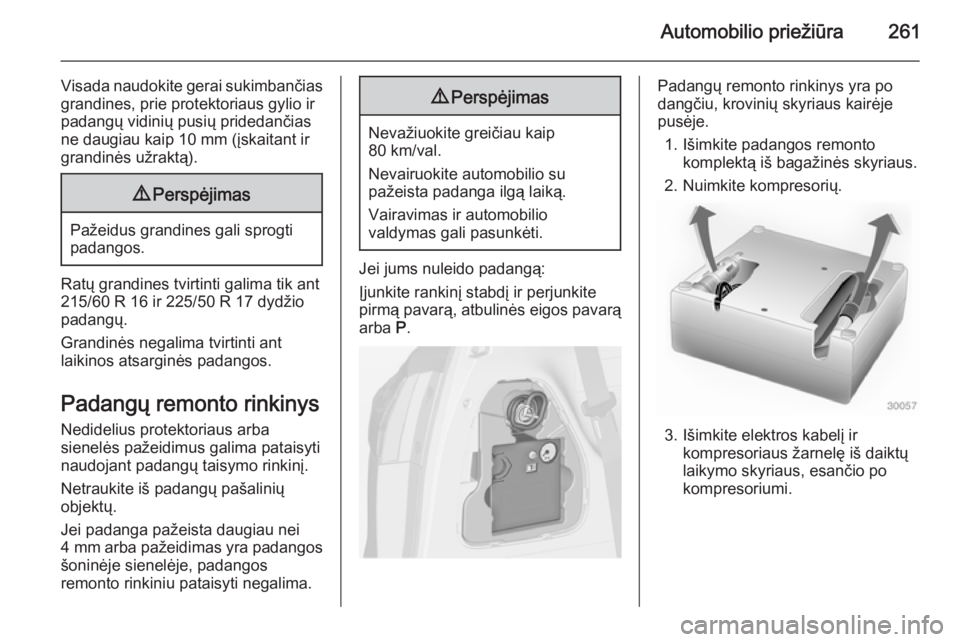

Automobilio priežiūra261
Visada naudokite gerai sukimbančiasgrandines, prie protektoriaus gylio ir
padangų vidinių pusių pridedančias
ne daugiau kaip 10 mm (įskaitant ir
grandinės užraktą).9 Perspėjimas
Pažeidus grandines gali sprogti
padangos.
Ratų grandines tvirtinti galima tik ant
215/60 R 16 ir 225/50 R 17 dydžio
padangų.
Grandinės negalima tvirtinti ant
laikinos atsarginės padangos.
Padangų remonto rinkinys Nedidelius protektoriaus arba
sienelės pažeidimus galima pataisyti
naudojant padangų taisymo rinkinį.
Netraukite iš padangų pašalinių
objektų.
Jei padanga pažeista daugiau nei
4 mm arba pažeidimas yra padangos
šoninėje sienelėje, padangos
remonto rinkiniu pataisyti negalima.
9 Perspėjimas
Nevažiuokite greičiau kaip
80 km/val.
Nevairuokite automobilio su
pažeista padanga ilgą laiką.
Vairavimas ir automobilio
valdymas gali pasunkėti.
Jei jums nuleido padangą:
Įjunkite rankinį stabdį ir perjunkite
pirmą pavarą, atbulinės eigos pavarą arba P.
Padangų remonto rinkinys yra po
dangčiu, krovinių skyriaus kairėje
pusėje.
1. Išimkite padangos remonto komplektą iš bagažinės skyriaus.
2. Nuimkite kompresorių.
3. Išimkite elektros kabelį ir kompresoriaus žarnelę iš daiktų
laikymo skyriaus, esančio po
kompresoriumi.
Page 264 of 311

262Automobilio priežiūra
4. Prisukite kompresoriaus žarnelęprie sandariklio balionėlio
sujungimo.
5. Įstatykite sandariklio balionėlį į kompresoriaus laikiklį.
Padėkite kompresorių šalia
padangos taip, kad sandariklio
balionėlis liktų stačias.6. Nuo nuleistos padangos nusukite padangos kameros ventilio
gaubtuvėlį.
7. Prisukite užpildymo žarną prie padangos vožtuvėlio.
8. Jungiklis ant kompresoriaus turi būti nustatytas J.
9. Įkiškite kompresoriaus kištuką į maitinimo lizdą arba žiebtuvėlio
lizdą.
Kad akumuliatorius neišsikrautų, rekomenduojame įjungti variklį.10. Nustatykite jungiklį ant kompresoriaus į I padėtį.
Padanga pripildoma sandarikliu.
11. Sandariklio balionėliui tuštėjant (apie 30 sekundžių)
kompresoriaus matuoklis greitai
pakils iki 6 barų. Slėgis pradės
kristi.
12. Visas sandariklis supumpuojamas į padangą. Tada
padanga pripučiama oro.
13. Nustatytas padangos slėgis turėtų
būti pasiektas per 10 minučių.
Padangų slėgis 3 293. Kai
pasiekiamas tinkamas padangų
slėgis, kompresorių išjunkite.
