Sõiduki hooldamine143Tagurdustuli
1. Eemaldage 2 kruvi (kasutadeskomplekti kuuluvat tööriista) ja
eemaldage laternakoost.
2. Pöörake lambipesa vastupäeva, et see laternakoostust eraldada.
3. Vahetage alumine lamp.
4. Lambipesa laternakoostu paigaldamiseks tuleb seda sisse
suruda ja seejärel päripäeva
keerata.
5. Paigaldage laternakoost 2 kruviga.
Numbrimärgi tuli
1. Kangutage lamp lapikukruvikeeraja abil välja.
2. Kangutage klaas eemale.
3. Panna uus lamp.
4. Paigaldage klaas ja lamp tagasi.
Tagumine udutuli
1. Eemaldage 2 kruvi (kasutades komplekti kuuluvat tööriista) ja
eemaldage laternakoost.
2. Pöörake lambipesa vastupäeva, et see laternakoostust eraldada.
3. Vahetage ülemine lamp.
4. Lambipesa laternakoostu paigaldamiseks tuleb seda sisse
suruda ja seejärel päripäeva
keerata.
5. Paigaldage laternakoost 2 kruviga.

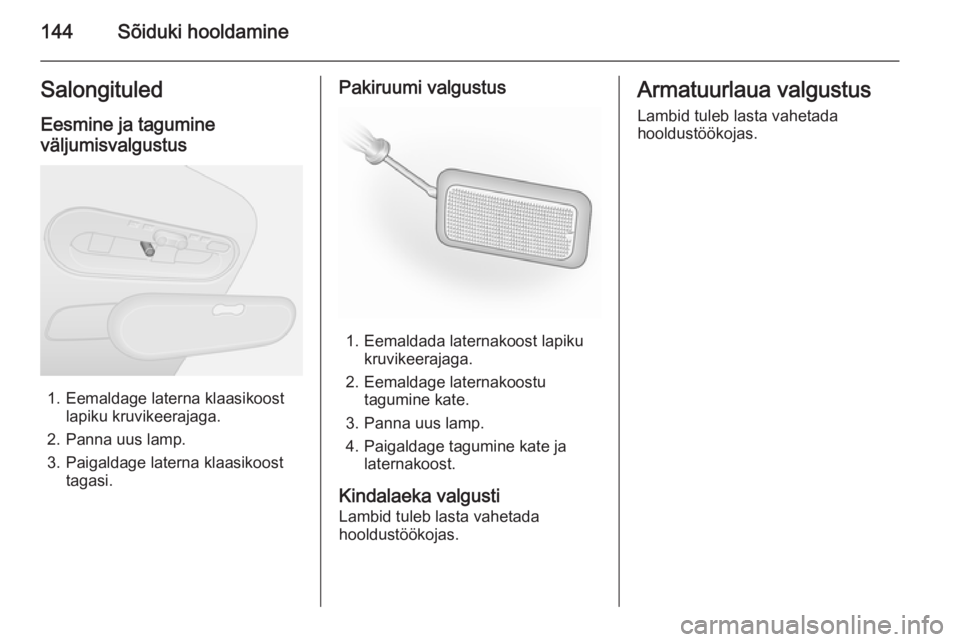

144Sõiduki hooldamineSalongituledEesmine ja tagumine
väljumisvalgustus
1. Eemaldage laterna klaasikoost lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldage laterna klaasikoost tagasi.
Pakiruumi valgustus
1. Eemaldada laternakoost lapikukruvikeerajaga.
2. Eemaldage laternakoostu tagumine kate.
3. Panna uus lamp.
4. Paigaldage tagumine kate ja laternakoost.
Kindalaeka valgusti
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.

Sõiduki hooldamine145Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Soovitav on kaasas kanda tervet
kaitsmete komplekti. Kaitsmekarbis on koht varukaitsmete hoidmiseks.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Märkus
Kõik käesolevas omaniku
käsiraamatus kirjeldatud
kaitsmekarbid ei pruugi igas
sõidukis olemas olla. Vt
kaitsmekarbi silti (kui on olemas).
Kaitsme-eemaldi

146Sõiduki hooldamine
Kaitsmete vahetamise
kergendamiseks on kaitsmekarbis
kaitsme-eemaldi.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Armatuurlaua kaitsmekarp
Kaitsmekarp asub armatuurlaua
vasakpoolses osas ilupaneeli taga.
Tõmmake eemale ilupaneeli ülemine
osa ja eemaldage see, et saada
juurdepääs kaitsmekarbile.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.

Sõiduki hooldamine147

148Sõiduki hooldamine
NrAhel1Sõiduki aku (elektroonilise
võtmesüsteemiga sõidukitel)2APC-varuaku (elektroonilise
võtmesüsteemiga sõidukitel)3Salongi soojendus4Lisavarustus5Lisavarustus6Salongi soojendus7Täiendav kliimaseade8Täiendav soojendus9Elektrilised välispeeglid, lisava‐
rustus10Välispeeglite soojendus11Raadio, multimeediumsüsteem,
elektrilised välispeeglid, diag‐
nostikapesa12Multimeediumsüsteem, haagise
haakeseadis13Kütuse sissepritsesüsteem,
väljumisvalgustusNrAhel14Kütuse sissepritsesüsteem,
rehvirõhu jälgimissüsteem, elek‐ trooniline võtmesüsteem15Ohutuled, pööramise ja reavahe‐
tuse märguanne16Kesklukustus17Vasakpoolne kaugtuli, parem‐
poolne lähituli, tagatuled, vasak‐
poolne päevasõidutuli18Eesmised udutuled, tagumised
udutuled, numbrimärgi tuli19Alarm, helisignaal, tulede auto‐
maatjuhtimine, klaasipuhasti20Näidikuplokk21Tulede lüliti22Tagumine klaasipuhasti, esiklaa‐ sipesuri pump, helisignaal23APC-põhiaku24Tagurdustuled25Mootori käivitamis-/seiskamis‐
nupp26Kütuse sissepritse, käivitiNrAhel27Turvapadi, roolisamba lukustus28Sõitja elektriaken29Võimendiga roolisüsteem30Pidurituled31APC-varuaku (elektroonilise
võtmesüsteemiga sõidukitel)32Hooldusvälba näidik33Sigaretisüütel, pistikupesa34Parempoolne kaugtuli, vasak‐
poolne lähituli, esituled, parem‐
poolne päevasõidutuli35Pidurituled, ABS, käivitustõkesti36Salongi valgustus, kliimaseade37Käivitamine elektroonilise
võtmesüsteemiga38Tagaklaasipuhasti39Hoiatussignaal40Pakiruumi toitepesa41Elektriajamiga akende mootor42Tagumine pistikupesa

Sõiduki hooldamine149
NrAhel43Käivitamine, kere juhtmoodul44Istmesoojendus45Soojendus, kliimaseade46Klaasipuhasti hari47SõidumeerikSõiduki tööriistad
Tööriistad
Tungraud, rattavõti, rattapoldi
padrun, Torx-võti, adapterid, rattakilbi haak ja pukseerimissilmus asuvad
kõik ühes komplektis juhiistme all.
Nihutage istet ettepoole ja pöörake
seljatugi ette 3 43, et saada
juurdepääs tööriistakomplektile.
Tööriistakomplekt võib olla kinnitatud
tiibmutriga.
Ratta vahetus 3 158, Varuratas
3 159.
Rehviparanduskomplektiga sõidukid:
Rattakilbi haaki ja Torx-võtit hoitakse
juhiistme all olevas
rehviparanduskomplekti karbis.
Rehviparanduskomplekt 3 155.

150Sõiduki hooldamineRattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Mitte jätta rehvi äärekivi vastu
parkimise ajaks.
Regulaarselt kontrollida kahjustuste
puudumist ratastel. Pöörduda
töökotta abi saamiseks kahjustuse
või ebatavalise kulumise korral.
Rehvid Tehases paigaldatud rehvid on
kohandatud auto šassiiga ning
tagavad optimaalse sõidumugavuse
ja -ohutuse.
Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.Olenevalt riiklikest eeskirjadest peab
autojuhi vaatevälja olema kinnitatud
teatis, mis näitab rehvide
maksimaalset lubatud kiirust.
Rehvide tähised
Nt 195/65 R 16 C 88 Q195=Rehvi laius, mm65=Rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R=Vöö tüüp: RadiaalRF=Tüüp: Tühjenemiskindel
(RunFlat)16=Ratta läbimõõt tollidesC=Kaubaveol või tööautona
kasutamisel88=Koormuse indeks, nt 88 =
567 kgQ=Kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/hRehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Rehvirõhud 3 179 . Täitke rehvid alati
juhiukse raamil oleval sildil näidatud rõhuni.
Rehvirõhu andmed on külmadele rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
