Arrumação63Atenção
Se o sistema de suporte traseiro
estiver extraído e o veículo
totalmente carregado, a distância
entre o chassis e o chão será
reduzida.
Conduza cuidadosamente em
estradas com forte inclinação ou
quando passar por rampas,
lombas, etc.
Atenção
Consulte o vendedor da sua bicicleta, ante de fixar bicicletas
com quadros de carbono. As
bicicletas poderão ficar
danificadas.
Extracção
Abrir a porta traseira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
Puxar para cima a alavanca de
desengate. O sistema de suporte
traseiro desengata e desliza
rapidamente para fora do pára-
-choques traseiro.
Puxar totalmente para fora o sistema
de suporte traseiro até ouvi-lo a
engatar.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.
9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque

64Arrumaçãoobjectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Desdobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para trás.
Colocar a placa da matrícula antes da primeira utilização do sistema de
suporte traseiro.
Desdobrar as luzes traseiras
Para montar as lâmpadas traseiras,
retirar os dois parafusos ( 1). Puxar as
lâmpadas traseiras do suporte para a
frente ( 2) e para baixo e rodá-las para
o lado.
Pressionar as lâmpadas traseiras
para dentro do suporte ( 1) e colocar
novamente os parafusos ( 2) para
fixar as lâmpadas.

Arrumação65
Desdobrar o nicho para as rodas
Retirar a cinta e desdobrar o nicho
para as rodas.
Trancar o sistema de suporte traseiro
Retirar a cinta e rodar ambas as
alavancas de engate para os lados
até onde for possível.
Caso contrário não é possível
garantir o funcionamento seguro.
Montagem do suporte para bicicletas
Levantar o suporte na traseira ( 1) e
puxá-lo para trás.
Dobrar o suporte ( 2) para cima.

66Arrumação
Pressionar o suporte (1) para baixo e
rodar o manípulo ( 2) para trás para
engatá-lo.
Rodar lateralmente a alavanca de
engate ( 1) e extrair o pino de
bloqueio.
Retirar a secção esquerda do suporte
para bicicletas ( 2).
Inserir a secção esquerda do suporte
para bicicletas na secção direita ( 1).
Inserir o pino de bloqueio e rodar a
alavanca de engate lateralmente ( 2).
Fixar uma bicicleta
1. Rodar os pedais para a posição,
conforme ilustrado, e colocar a
bicicleta no encaixe para a roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.

Arrumação67
2. Fixar o suporte de montagemcurto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
3. Prender ambas as rodas das bicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
Fixação do adaptador
Quando transportar mais de uma bicicleta, o adaptador tem de ser fixo.
1. Colocar o adaptador no sistema de suporte traseiro, conforme
ilustrado.

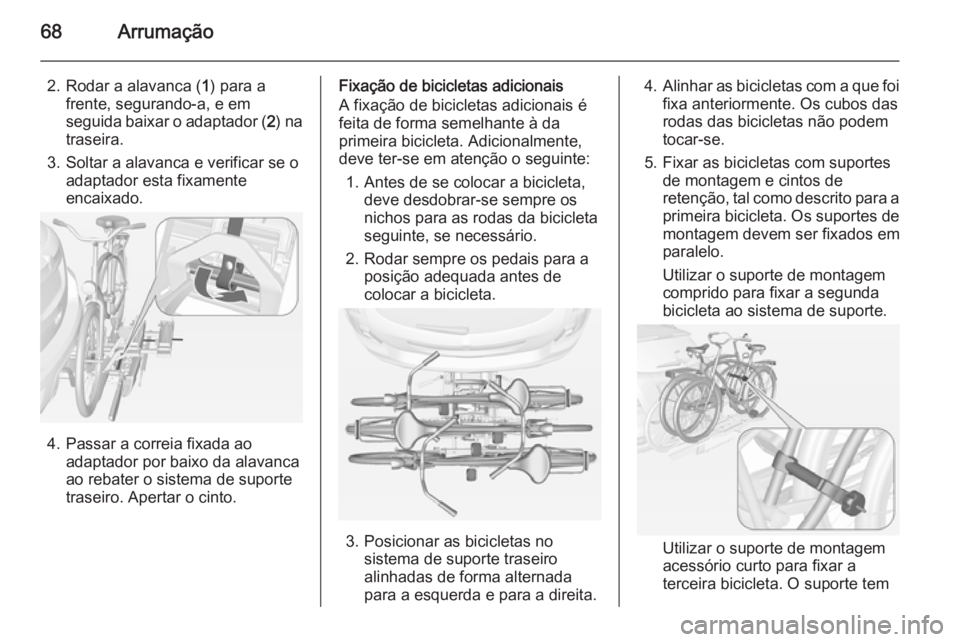

68Arrumação
2. Rodar a alavanca (1) para a
frente, segurando-a, e em seguida baixar o adaptador ( 2) na
traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.
4. Passar a correia fixada ao adaptador por baixo da alavanca
ao rebater o sistema de suporte
traseiro. Apertar o cinto.
Fixação de bicicletas adicionais
A fixação de bicicletas adicionais é feita de forma semelhante à da
primeira bicicleta. Adicionalmente,
deve ter-se em atenção o seguinte:
1. Antes de se colocar a bicicleta, deve desdobrar-se sempre os
nichos para as rodas da bicicleta
seguinte, se necessário.
2. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.
3. Posicionar as bicicletas no sistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
4. Alinhar as bicicletas com a que foi
fixa anteriormente. Os cubos das
rodas das bicicletas não podem
tocar-se.
5. Fixar as bicicletas com suportes de montagem e cintos de
retenção, tal como descrito para a
primeira bicicleta. Os suportes de montagem devem ser fixados em
paralelo.
Utilizar o suporte de montagem
comprido para fixar a segunda
bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório curto para fixar a
terceira bicicleta. O suporte tem

Arrumação69
de ser fixo entre os quadros da
segunda e terceira bicicletas.
6. Adicionalmente, prender ambas as rodas da terceira bicicleta nos
encaixes das rodas utilizando as
cintas tensoras.
Recomenda-se a colocação de um sinal de aviso na última bicicleta, para
aumentar a visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser rebatido para ter acesso à
bagageira.
■ Sem adaptador fixado:
Pressionar a alavanca ( 1) para
desengatá-la e segurá-la.
Puxar o suporte ( 2) para trás para
dobrar o sistema de suporte traseiro.
■ Com adaptador fixado:
9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.
Segurar no quadro ( 1) da última
bicicleta com uma mão e puxar a argola ( 2) para desengatar.
Segurar a última bicicleta com ambas as mãos e dobrar o sistema
de suporte traseiro para trás.
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.

70Arrumação9Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
assegurar que o sistema fica
devidamente encaixado.
Remover as bicicletas
Desatar as cintas nos pneus de
ambas as bicicletas.
Rodar o manípulo para a esquerda e
remover os suportes de montagem.
Separação do adaptador
Separar o adaptador antes de
remover a bicicleta no sistema de
suporte traseiro.
1. Dobrar os nichos para as rodas.
2. Desapertar o cinto.
3. Rodar a alavanca ( 1) para a frente
e segurá-la.
4. Levantar o adaptador ( 2) na
traseira e removê-lo.
Desmontagem do suporte para
bicicletas
Rodar lateralmente a alavanca de
engate ( 1) e extrair o pino de
bloqueio. Retirar a secção superior
do suporte para bicicletas ( 2).
