2014.5 OPEL MOKKA Kezelési útmutató (in Hungarian)

Autóápolás175

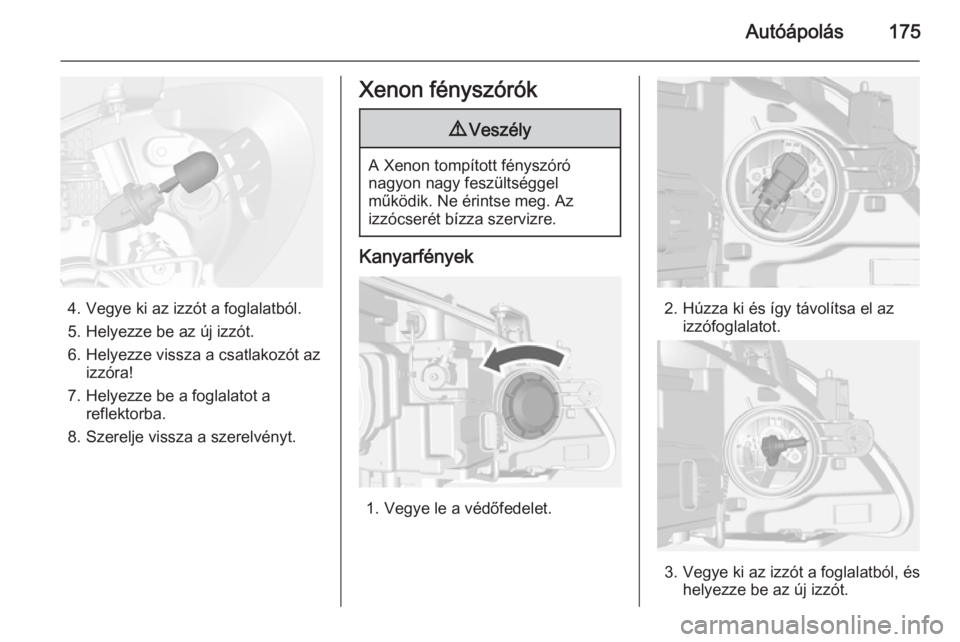

4. Vegye ki az izzót a foglalatból.
5. Helyezze be az új izzót.
6. Helyezze vissza a csatlakozót az izzóra!
7. Helyezze be a foglalatot a reflektorba.
8. Szerelje vissza a szerelvényt.
Xenon fényszórók9 Veszély
A Xenon tompított fényszóró
nagyon nagy feszültséggel
működik. Ne érintse meg. Az
izzócserét bízza szervizre.
Kanyarfények
1. Vegye le a védőfedelet.
2. Húzza ki és így távolítsa el az izzófoglalatot.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.

176Autóápolás
4. Az új izzó behelyezésekorügyeljen arra, hogy a fülek
megfelelően illeszkedjenek a
fényszórón lévő mélyedésekbe!
5. Szerelje vissza a fényszóró testet.
6. Helyezze vissza a fényszóró védősapkáját.
Ködlámpák Az izzócserét bízza szervizre.
Első irányjelzők1. Forgassa el az izzótartót az óramutató járásával ellentétes
irányba, és oldja ki.
2. Enyhén a foglalatba nyomva és az óramutató járásával ellentétesirányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
3. Helyezze vissza a foglalatot a fényszóróházba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
Hátsó lámpák
Bal oldali
1. Vegye le mindkét burkolatot, és csavarja ki a csavarokat. Vegye kia panelt.

Autóápolás177
2. Vegye le a fedelet.
Jobb oldali
1. Vegye ki a tároló ajtaját és a gumiabroncs javító készletet.
2. Vegye le a fedelet.
3. Hátsó/stoplámpa (1)
Irányjelző lámpa (2)
Tolatólámpa (3)
4. Pattintsa ki a foglalatot. Vegye ki az izzót, és helyezze be az újat.
5. Helyezze be a foglalatot a hátsó lámpa szerelvénybe. Tegye
helyére a lámpatestet, és szorítsa
meg. Zárja be a fedeleket, és
rögzítse őket.
6. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.

178AutóápolásOldalsó irányjelzők
Ha a lámpa nem működik,
ellenőriztesse egy szervizben.
Középre felülre szerelt
féklámpa
Ha a középre felülre szerelt féklámpa nem működik, ellenőriztesse egy
szervizben.
Rendszámtábla világítás
1. Csavarhúzóval emelje ki a lámpatestet.
2. Vegye ki a foglalatot a kábel húzása nélkül.
A kioldáshoz forgassa el az
izzótartót az óramutató járásával ellentétes irányba.
3. Vegye ki az izzót a foglalatból és helyezze be az új izzót.
4. Helyezze vissza a foglalatot az izzóházba, és csavarja be jobbra.
5. Helyezze vissza az izzóházat, és rögzítse a csavarokkal.

Autóápolás179Belső világítás
Utastér-világítás 1. Kiszereléshez feszítse fel a világításkapcsoló ellentétes
oldalát egy lapos fejű
csavarhúzóval.
2. Vegye ki az izzót.
3. Tegyen be egy új izzót.
4. Szerelje vissza a lámpatestet.
Csomagtér-világítás1. Csavarhúzóval emelje ki a lámpatestet.
2. Vegye ki az izzót.
3. Helyezze be az új izzót.
4. Szerelje vissza a lámpatestet.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Az akkumulátor pozitív pólusa felett
található dobozban néhány
főbiztosíték található. Ha szükséges,
szervizben cseréltesse ki őket.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

180Autóápolás
Megjegyzés
A jelen kézikönyvben ismertetett
biztosítékdoboz eltérhet az Ön
gépkocsijában lévőtől.
A biztosítékdoboz ellenőrzése során
figyelje a biztosítékdoboz címkéjét.
Biztosítékcsipesz Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdobozA biztosítékdoboz a motortérben
található.
Akassza ki a fedelet, emelje fel és
vegye le.Mini biztosítékokSzámÁramkör1Napfénytető2Külső visszapillantó tükrök3–4–5Elektromos fékvezérlő modul6Intelligens akkumulátor érzé‐
kelő7–8Sebességváltó vezérlő‐
egység9Karosszéria vezérlőegység10Fényszóról szintszabályozás11Hátsó ablaktörlő12Hátsó ablakfűtés13Fényszóró működtető motor
(bal oldali)14Fűtött külső visszapillantó
tükrök15–16Ülésfűtés

Autóápolás181
SzámÁramkör17Sebességváltó vezérlő‐
egység18Motor vezérlőegység19Üzemanyag-szivattyú20–21Hűtőventilátor22–23Gyújtótekercs, motor vezérlő‐ egység24Mosószivattyú25Fényszóró működtető motor
(jobb oldali)26Motor vezérlőegység27–28Motor vezérlőegység29Motor vezérlőegység30Kipufogó rendszer31Bal oldali távolsági fényszóró32Jobb oldali távolsági fény‐
szóró33Motor vezérlőegység34KürtSzámÁramkör35Klímavezérlés, légkondicio‐
náló rendszer36Első ködlámpa
J-foglalatos biztosítékok
SzámÁramkör1Elektromos fékvezérlő modul2Első ablaktörlő3Motor vezérlőegység4Motor vezérlőegység5–6Üzemanyag előmelegítő7–8Hűtőventilátor9Hűtőventilátor10Motor vezérlőegység, izzító‐
gyertya11IndítómotorMűszerfali biztosítékdoboz
Az utastéri biztosítéktábla a vezető
oldali műszerfalon, alul található.
Ha hozzá akar férni a
biztosítékokhoz, vegye ki a tárolót.
A tároló eltávolításához nyissa ki és
húzza ki azt.

182Autóápolás
Mini biztosítékok
SzámÁramkör1Karosszéria vezérlőegység2Karosszéria vezérlőegység3Karosszéria vezérlőegység4Karosszéria vezérlőegység5Karosszéria vezérlőegység6Karosszéria vezérlőegység7Karosszéria vezérlőegység8Karosszéria vezérlőegység9Ajtózárak10Biztonsági diagnózis modul11Ajtózárak12Hőmérséklet-szabályozás13Csomagtérajtó14Parkolássegítő15Sávelhagyásra figyelmeztető
rendszer, belső visszapillantó
tükör16Adaptív első világítás17Elektromos ablakemelő
hajtómotor18Esőérzékelő19TartalékSzámÁramkör20Kormánykerék21Sebességváltó vezérlő‐
egység22Cigarettagyújtó23Tartalék24Tartalék25Tartalék26Kijelző27Műszerfali műszeregység28Adaptív első világítás29Tartalék30Tartalék31Műszerfali műszeregység32Infotainment, kiegészítő,
tartozékcsatlakozó33Kijelző, Infotainment rend‐
szer34Onstar UHP/DAB
Biztonsági öv biztosítékok
