Прилади та органи управління103

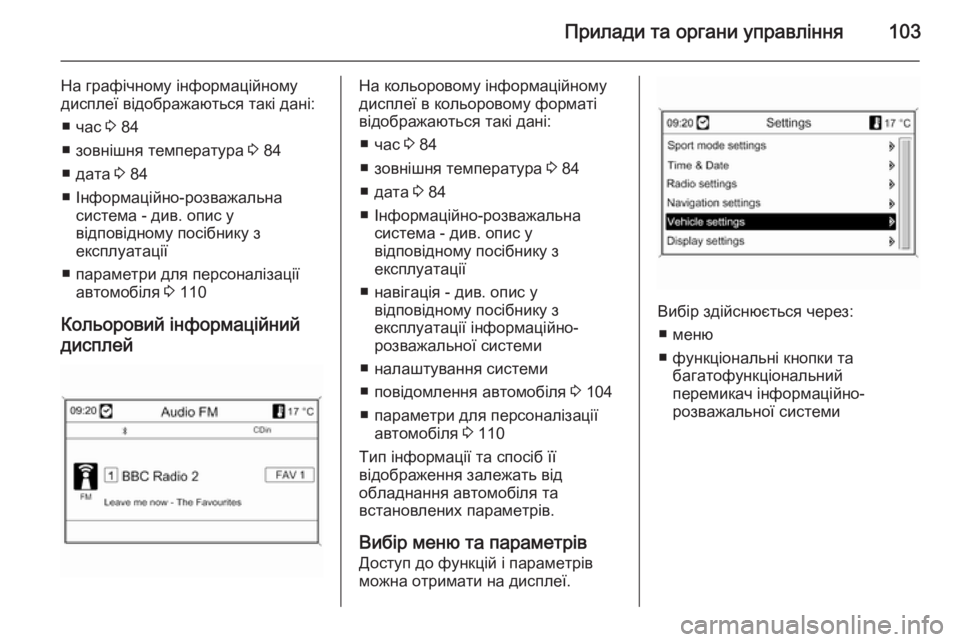

На графічному інформаційному
дисплеї відображаються такі дані:
■ час 3 84
■ зовнішня температура 3 84
■ дата 3 84
■ Інформаційно-розважальна система - див. опис у
відповідному посібнику з
експлуатації
■ параметри для персоналізації автомобіля 3 110
Кольоровий інформаційний дисплейНа кольоровому інформаційному
дисплеї в кольоровому форматі
відображаються такі дані:
■ час 3 84
■ зовнішня температура 3 84
■ дата 3 84
■ Інформаційно-розважальна система - див. опис у
відповідному посібнику з
експлуатації
■ навігація - див. опис у відповідному посібнику з
експлуатації інформаційно-
розважальної системи
■ налаштування системи
■ повідомлення автомобіля 3 104
■ параметри для персоналізації автомобіля 3 110
Тип інформації та спосіб її
відображення залежать від
обладнання автомобіля та
встановлених параметрів.
Вибір меню та параметрів Доступ до функцій і параметрів
можна отримати на дисплеї.
Вибір здійснюється через:
■ меню
■ функціональні кнопки та багатофункціональний
перемикач інформаційно-
розважальної системи

104Прилади та органи управління

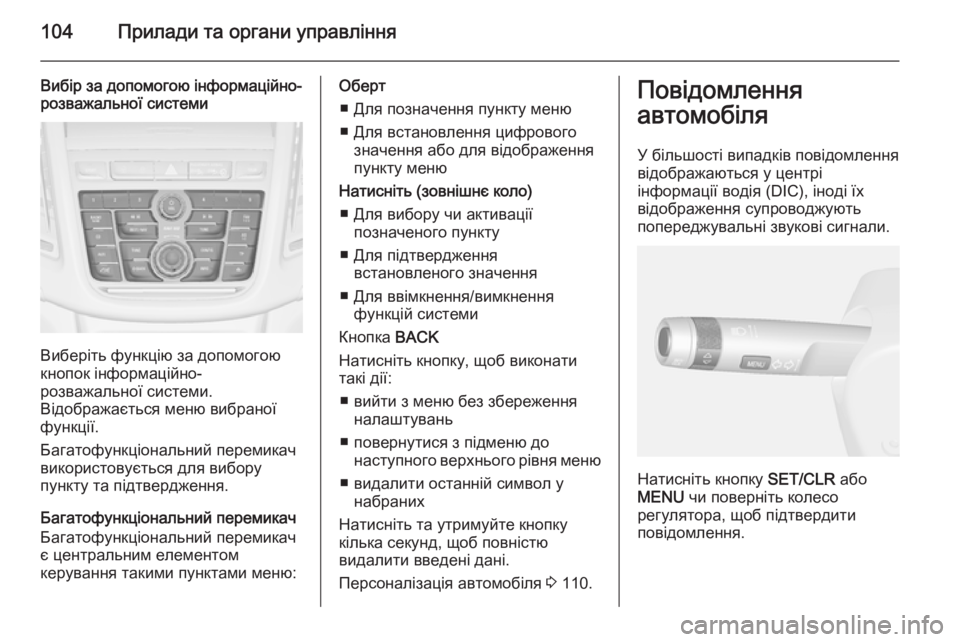

Вибір за допомогою інформаційно-
розважальної системи
Виберіть функцію за допомогою
кнопок інформаційно-
розважальної системи.
Відображається меню вибраної функції.
Багатофункціональний перемикач
використовується для вибору
пункту та підтвердження.
Багатофункціональний перемикач
Багатофункціональний перемикач
є центральним елементом
керування такими пунктами меню:
Оберт
■ Для позначення пункту меню
■ Для встановлення цифрового значення або для відображення
пункту меню
Натисніть (зовнішнє коло) ■ Для вибору чи активації позначеного пункту
■ Для підтвердження встановленого значення
■ Для ввімкнення/вимкнення функцій системи
Кнопка BACK
Натисніть кнопку, щоб виконати
такі дії:
■ вийти з меню без збереження налаштувань
■ повернутися з підменю до наступного верхнього рівня меню
■ видалити останній символ у набраних
Натисніть та утримуйте кнопку
кілька секунд, щоб повністю
видалити введені дані.
Персоналізація автомобіля 3 110.Повідомлення
автомобіля
У більшості випадків повідомлення
відображаються у центрі
інформації водія (DIC), іноді їх
відображення супроводжують
попереджувальні звукові сигнали.
Натисніть кнопку SET/CLR або
MENU чи поверніть колесо
регулятора, щоб підтвердити
повідомлення.

Прилади та органи управління105

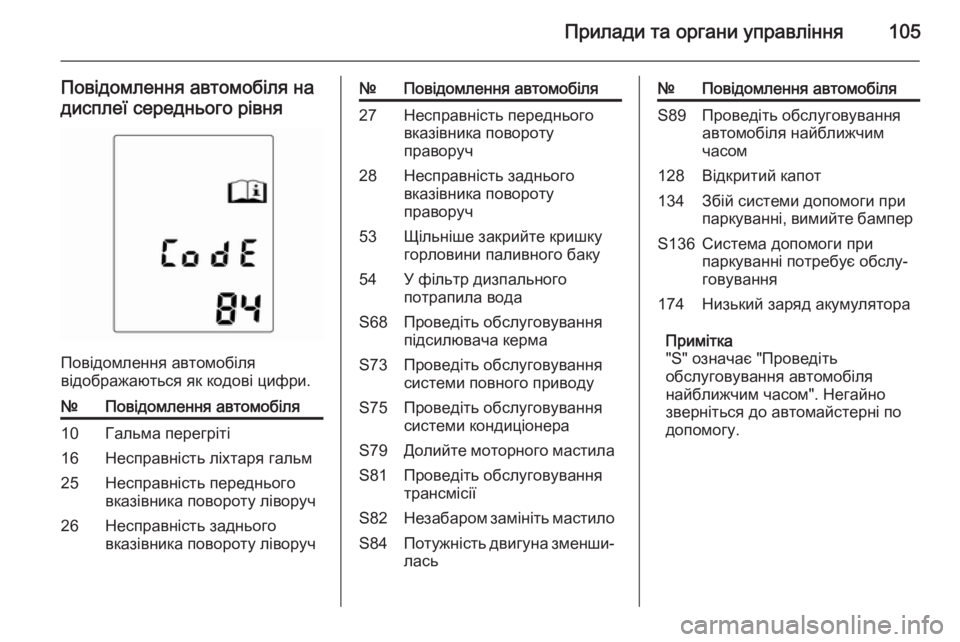

Повідомлення автомобіля на
дисплеї середнього рівня
Повідомлення автомобіля
відображаються як кодові цифри.
№Повідомлення автомобіля10Гальма перегріті16Несправність ліхтаря гальм25Несправність переднього
вказівника повороту ліворуч26Несправність заднього
вказівника повороту ліворуч№Повідомлення автомобіля27Несправність переднього
вказівника повороту
праворуч28Несправність заднього
вказівника повороту
праворуч53Щільніше закрийте кришку
горловини паливного баку54У фільтр дизпального
потрапила водаS68Проведіть обслуговування
підсилювача кермаS73Проведіть обслуговування
системи повного приводуS75Проведіть обслуговування
системи кондиціонераS79Долийте моторного мастилаS81Проведіть обслуговування
трансмісіїS82Незабаром замініть мастилоS84Потужність двигуна зменши‐
лась№Повідомлення автомобіляS89Проведіть обслуговування
автомобіля найближчим
часом128Відкритий капот134Збій системи допомоги при
паркуванні, вимийте бамперS136Система допомоги при
паркуванні потребує обслу‐
говування174Низький заряд акумулятора
Примітка
"S" означає "Проведіть
обслуговування автомобіля
найближчим часом". Негайно
зверніться до автомайстерні по допомогу.

106Прилади та органи управління

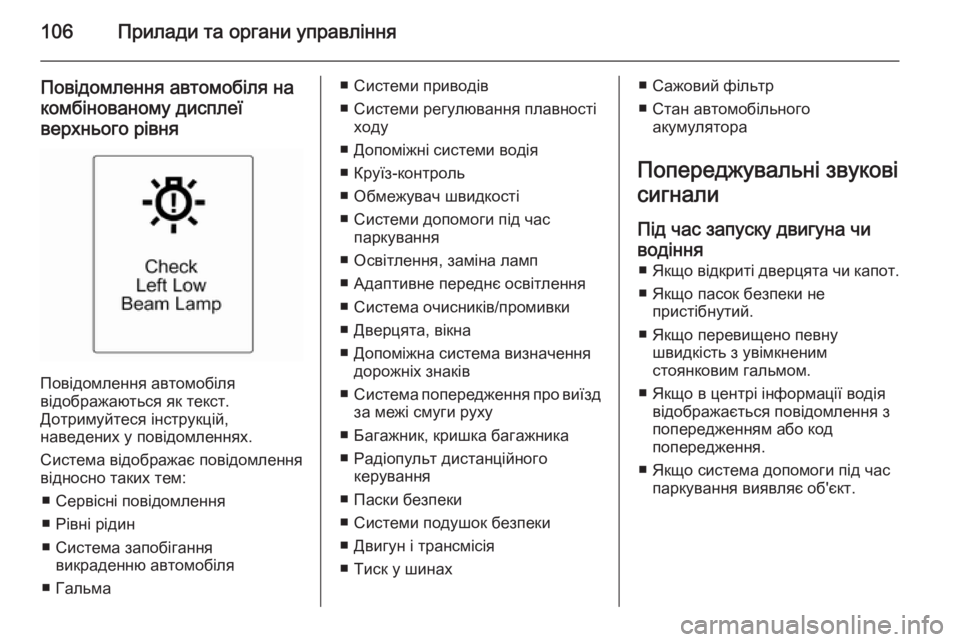

Повідомлення автомобіля накомбінованому дисплеї
верхнього рівня
Повідомлення автомобіля
відображаються як текст.
Дотримуйтеся інструкцій,
наведених у повідомленнях.
Система відображає повідомлення відносно таких тем:
■ Сервісні повідомлення
■ Рівні рідин
■ Система запобігання викраденню автомобіля
■ Гальма
■ Системи приводів
■ Системи регулювання плавності ходу
■ Допоміжні системи водія
■ Круїз-контроль
■ Обмежувач швидкості
■ Системи допомоги під час паркування
■ Освітлення, заміна ламп
■ Адаптивне переднє освітлення
■ Система очисників/промивки
■ Дверцята, вікна
■ Допоміжна система визначення дорожніх знаків
■ Система попередження про виїзд
за межі смуги руху
■ Багажник, кришка багажника
■ Радіопульт дистанційного керування
■ Паски безпеки
■ Системи подушок безпеки
■ Двигун і трансмісія
■ Тиск у шинах■ Сажовий фільтр
■ Стан автомобільного акумулятора
Попереджувальні звукові
сигнали
Під час запуску двигуна чи
водіння ■ Якщо відкриті дверцята чи капот.
■ Якщо пасок безпеки не пристібнутий.
■ Якщо перевищено певну швидкість з увімкненим
стоянковим гальмом.
■ Якщо в центрі інформації водія відображається повідомлення з
попередженням або код
попередження.
■ Якщо система допомоги під час паркування виявляє об'єкт.

Прилади та органи управління107

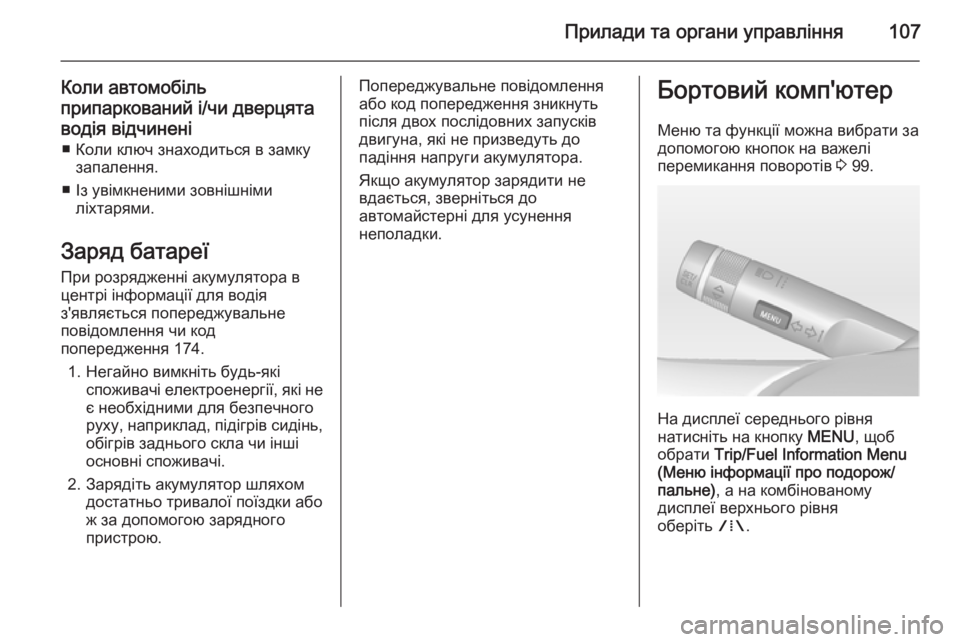

Коли автомобіль
припаркований і/чи дверцята водія відчинені ■ Коли ключ знаходиться в замку запалення.
■ Із увімкненими зовнішніми ліхтарями.
Заряд батареї
При розрядженні акумулятора в
центрі інформації для водія
з'являється попереджувальне
повідомлення чи код
попередження 174.
1. Негайно вимкніть будь-які споживачі електроенергії, які неє необхідними для безпечного
руху, наприклад, підігрів сидінь,
обігрів заднього скла чи інші
основні споживачі.
2. Зарядіть акумулятор шляхом достатньо тривалої поїздки або
ж за допомогою зарядного
пристрою.Попереджувальне повідомлення
або код попередження зникнуть
після двох послідовних запусків
двигуна, які не призведуть до
падіння напруги акумулятора.
Якщо акумулятор зарядити не
вдається, зверніться до
автомайстерні для усунення
неполадки.Бортовий комп'ютер
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів 3 99.
На дисплеї середнього рівня
натисніть на кнопку MENU, щоб
обрати Trip/Fuel Information Menu
(Меню інформації про подорож/
пальне) , а на комбінованому
дисплеї верхнього рівня
оберіть W.

108Прилади та органи управління

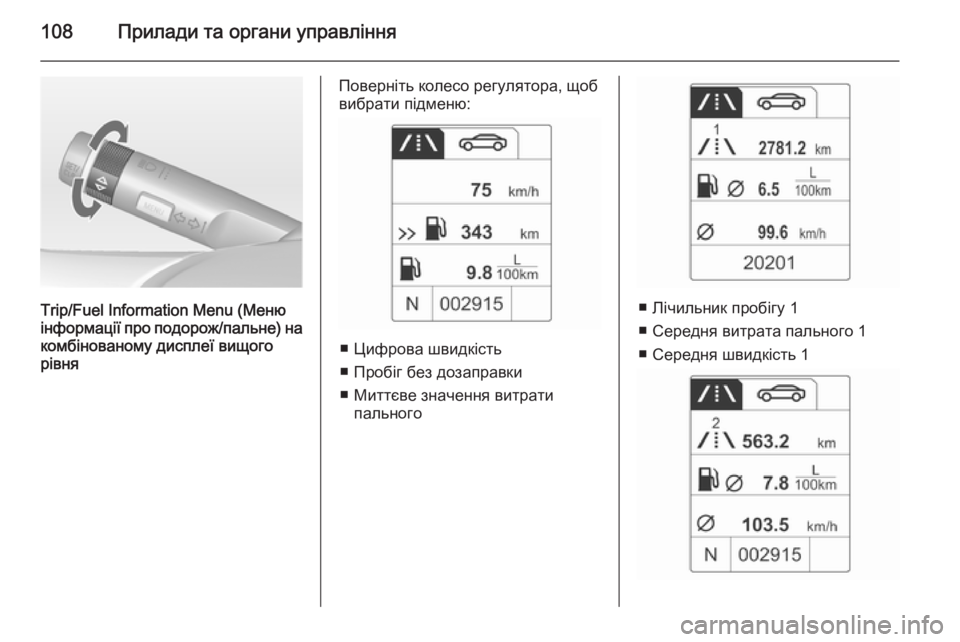

Trip/Fuel Information Menu (Менюінформації про подорож/пальне) на
комбінованому дисплеї вищого
рівня
Поверніть колесо регулятора, щоб
вибрати підменю:
■ Цифрова швидкість
■ Пробіг без дозаправки
■ Миттєве значення витрати пального
■ Лічильник пробігу 1
■ Середня витрата пального 1
■ Середня швидкість 1

Прилади та органи управління109

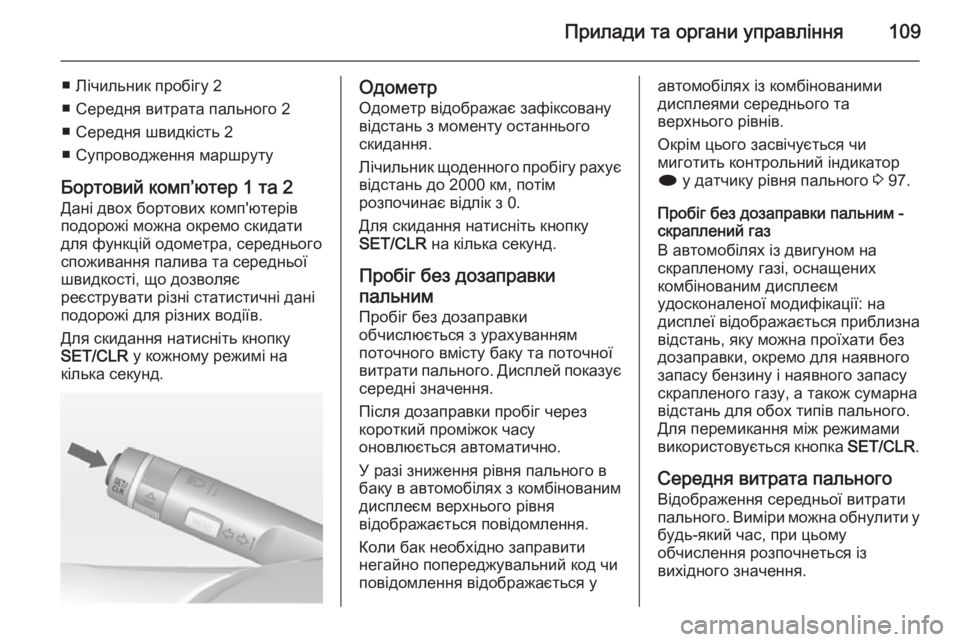

■ Лічильник пробігу 2
■ Середня витрата пального 2
■ Середня швидкість 2
■ Супроводження маршруту
Бортовий комп’ютер 1 та 2 Дані двох бортових комп'ютерів
подорожі можна окремо скидати
для функцій одометра, середнього
споживання палива та середньої
швидкості, що дозволяє
реєструвати різні статистичні дані
подорожі для різних водіїв.
Для скидання натисніть кнопку
SET/CLR у кожному режимі на
кілька секунд.Одометр
Одометр відображає зафіксовану
відстань з моменту останнього
скидання.
Лічильник щоденного пробігу рахує
відстань до 2000 км, потім
розпочинає відлік з 0.
Для скидання натисніть кнопку
SET/CLR на кілька секунд.
Пробіг без дозаправки
пальним Пробіг без дозаправки
обчислюється з урахуванням
поточного вмісту баку та поточної витрати пального. Дисплей показує
середні значення.
Після дозаправки пробіг через
короткий проміжок часу
оновлюється автоматично.
У разі зниження рівня пального в
баку в автомобілях з комбінованим дисплеєм верхнього рівня
відображається повідомлення.
Коли бак необхідно заправити
негайно попереджувальний код чи повідомлення відображається уавтомобілях із комбінованими
дисплеями середнього та
верхнього рівнів.
Окрім цього засвічується чи
миготить контрольний індикатор i у датчику рівня пального 3 97.
Пробіг без дозаправки пальним - скраплений газ
В автомобілях із двигуном на
скрапленому газі, оснащених
комбінованим дисплеєм
удосконаленої модифікації: на
дисплеї відображається приблизна
відстань, яку можна проїхати без
дозаправки, окремо для наявного
запасу бензину і наявного запасу
скрапленого газу, а також сумарна
відстань для обох типів пального.
Для перемикання між режимами
використовується кнопка SET/CLR.
Середня витрата пального Відображення середньої витрати
пального. Виміри можна обнулити у будь-який час, при цьому
обчислення розпочнеться із
вихідного значення.

110Прилади та органи управління

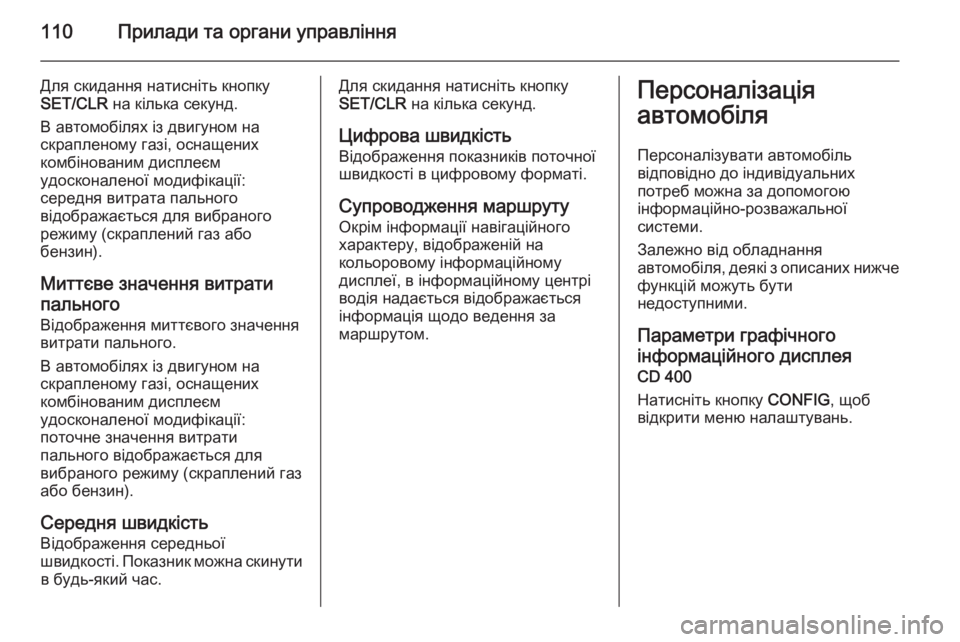

Для скидання натисніть кнопку
SET/CLR на кілька секунд.
В автомобілях із двигуном на
скрапленому газі, оснащених
комбінованим дисплеєм
удосконаленої модифікації:
середня витрата пального
відображається для вибраного
режиму (скраплений газ або
бензин).
Миттєве значення витрати
пального
Відображення миттєвого значення
витрати пального.
В автомобілях із двигуном на
скрапленому газі, оснащених
комбінованим дисплеєм
удосконаленої модифікації:
поточне значення витрати
пального відображається для
вибраного режиму (скраплений газ
або бензин).
Середня швидкість Відображення середньої
швидкості. Показник можна скинути в будь-який час.Для скидання натисніть кнопку
SET/CLR на кілька секунд.
Цифрова швидкість Відображення показників поточної
швидкості в цифровому форматі.
Супроводження маршруту
Окрім інформації навігаційного
характеру, відображеній на
кольоровому інформаційному
дисплеї, в інформаційному центрі
водія надається відображається
інформація щодо ведення за
маршрутом.Персоналізація
автомобіля
Персоналізувати автомобіль
відповідно до індивідуальних
потреб можна за допомогою
інформаційно-розважальної
системи.
Залежно від обладнання
автомобіля, деякі з описаних нижче функцій можуть бути
недоступними.
Параметри графічного інформаційного дисплея CD 400
Натисніть кнопку CONFIG, щоб
відкрити меню налаштувань.
