Soins du véhicule191
5. Déverrouiller les quatre pattes defixation et enlever le support d'am‐
poule.
6. Enlever et remplacer l'ampoule.
Feu arrière et feu stop ( 1)
Feu arrière ( 2)
Clignotant ( 3)
Modèle avec diode
électroluminescente (LED) :
Un feu de stop ( 1) et un feu de cli‐
gnotant ( 2) peuvent être rempla‐
cés.
7. Insérer le support d'ampoule dans
l'ensemble de feu arrière. Bran‐
cher la fiche. Fixer l'ensemble de
feu arrière sur les broches de re‐
tenue et visser les écrous de
fixation. Fermer le couvercle et
l'encliqueter.
8. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Feux arrière dans le cadre de hayon
1. Ouvrir le hayon et enlever le cou‐ vercle à l'aide d'un tournevis.

192Soins du véhicule
2.Enfoncer la patte de fixation et en‐
lever le support d'ampoule par le
bas.
3. Pour remplacer l'ampoule du feu de recul ( 1), enlever et remplacer
l'ampoule.
Pour remplacer l'ampoule de feu
arrière/feu antibrouillard arrière
( 2 ), enfoncer légèrement l'am‐
poule dans la douille, tourner
dans le sens antihoraire et rem‐
placer l'ampoule.
4. Introduire le support d'ampoule dans la fixation.
5. Fixer le couvercle.
6. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Pour remplacer l'ampoule de feu ar‐
rière et l'ampoule de feu de recul sur
le côté droit du cadre de hayon, pro‐
céder de la même façon.
Modèle avec diode
électroluminescente (LED) :
Seule l'ampoule du feu de recul peut
être remplacée.
1. Ouvrir le hayon et enlever le cou‐ vercle à l'aide d'un tournevis.

Soins du véhicule193
2. Faire tourner la douille de l'am‐poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule.
3. Pour remplacer l'ampoule de feu de recul, enfoncer légèrement
l'ampoule dans la douille, tourner
dans le sens antihoraire et rem‐
placer l'ampoule.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Fixer le couvercle.Clignotants latéraux
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Du côté gauche du véhicule, faire
coulisser le feu vers l'avant et l'ex‐ traire de l'aile avant avec l'extré‐
mité arrière.
Du côté droit du véhicule, faire
coulisser le feu vers l'arrière et
l'extraire de l'aile avant avec l'ex‐
trémité avant.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du lo‐
gement.

194Soins du véhicule
3.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Du côté gauche : insérer l'extré‐ mité avant dans l'aile avant, faire
coulisser vers l'avant et insérer
l'extrémité arrière.
Du côté droit : insérer l'extrémité
arrière dans l'aile avant, faire cou‐ lisser vers l'arrière et insérer l'ex‐
trémité avant.
Éclairage de plaque
d'immatriculation1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une
montre.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une mon‐
tre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.

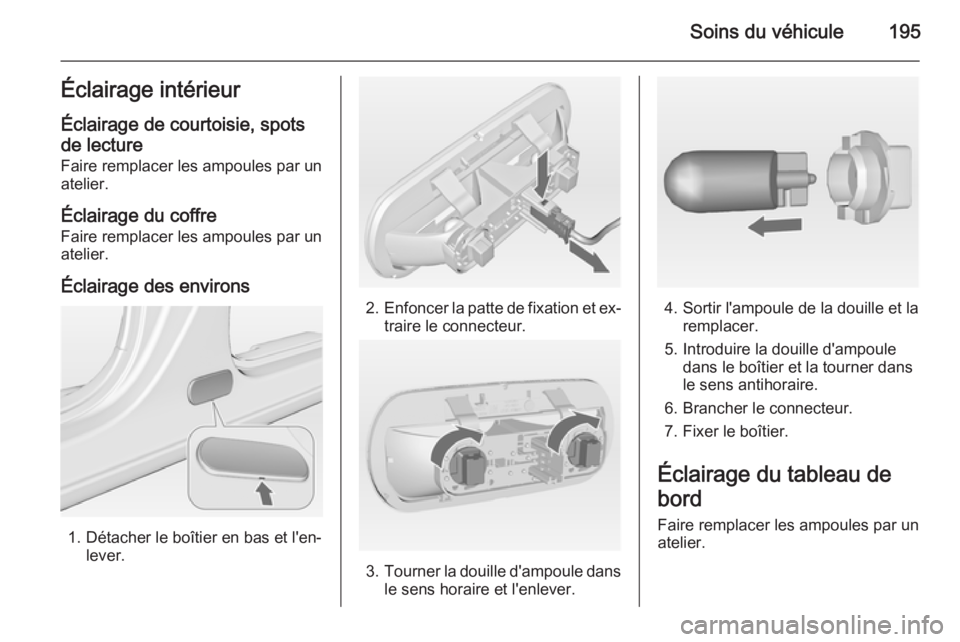

Soins du véhicule195Éclairage intérieur
Éclairage de courtoisie, spots de lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.
Éclairage des environs
1. Détacher le boîtier en bas et l'en‐ lever.
2.Enfoncer la patte de fixation et ex‐
traire le connecteur.
3. Tourner la douille d'ampoule dans
le sens horaire et l'enlever.
4. Sortir l'ampoule de la douille et la remplacer.
5. Introduire la douille d'ampoule dans le boîtier et la tourner dans
le sens antihoraire.
6. Brancher le connecteur.
7. Fixer le boîtier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.

196Soins du véhiculeCircuit électriqueFusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes
à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec la direction
à gauche, à l'intérieur derrière le
compartiment de rangement ou,
dans les véhicules avec la direction à droite, derrière la boîte à gants ;
■ derrière un cache sur le côté gau‐ che du coffre.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.

Soins du véhicule197
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐ puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent surve‐
nir.

198Soins du véhicule
N°Circuit électrique1Démarreur2–3Filtre à carburant, refroidisse‐
ment4Avertisseur sonore5Borne 306Module de commande de
moteur, unité de commande de
transmission7Feu antibrouillard8Refroidissement du moteur9Refroidissement du moteur10Pompe à vide11Allumage, préchauffage12Réglage de portée des phares13Système de climatisation,
borne 15N°Circuit électrique14Unité de commande de transmis‐ sion15Feu de route droit16Feu de route gauche17Module de commande du moteur18Module de commande du
moteur, borne 1519Airbag20Module de commande du moteur21Module de commande du
moteur, borne 87
