2014.5 OPEL MERIVA Kezelési útmutató (in Hungarian)

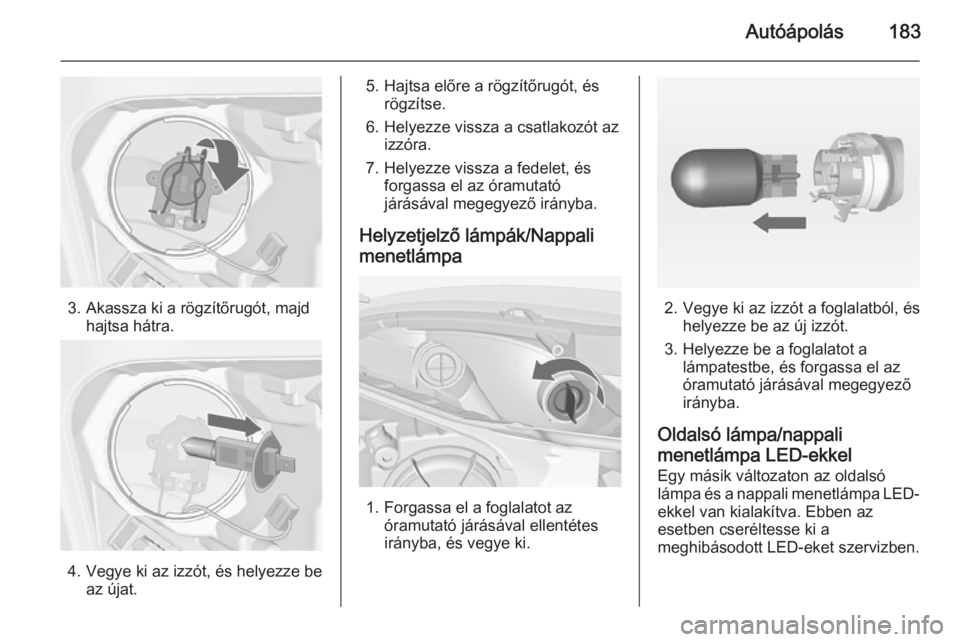

Autóápolás183
3. Akassza ki a rögzítőrugót, majdhajtsa hátra.
4. Vegye ki az izzót, és helyezze beaz újat.
5. Hajtsa előre a rögzítőrugót, ésrögzítse.
6. Helyezze vissza a csatlakozót az izzóra.
7. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa
1. Forgassa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki.
2. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
3. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával megegyező
irányba.
Oldalsó lámpa/nappali
menetlámpa LED-ekkel
Egy másik változaton az oldalsó
lámpa és a nappali menetlámpa LED- ekkel van kialakítva. Ebben az
esetben cseréltesse ki a
meghibásodott LED-eket szervizben.

184AutóápolásAdaptív első világítás
A fényszóróegységben külön izzója
van a tompított és a távolsági
fényszórónak 1 (külső izzók), és a
kanyarfénynek 2 (belső izzók).
Tompított/távolsági fényszóró
1. Forgassa el a 1 fedelet az
óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
egyező irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a

Autóápolás185
rögzítéshez forgassa el az
óramutató járásával ellentétes
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Utcasarok-világítás
1. Az óramutató járásával ellenkező irányba forgatva távolítsa el a 2
védőfedelet.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfüleket megnyomva vegye le a foglalatot az
elektromos csatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali menetlámpa Az oldalsó lámpa és a nappali
menetlámpa LED-ekkel van
kialakítva. Ebben az esetben
cseréltesse ki a meghibásodott LED-
eket szervizben.

186AutóápolásElső ködlámpák
Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Cserélje ki az izzót.
4. Illessze helyére az elektromos csatlakozót.
5. Helyezze be a foglalatot a lámpatestbe.
6. Forgassa el a foglalatot az óramutató járásával megegyező
irányba, és rögzítse.
Első irányjelzők
1. Forgassa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki.

Autóápolás187
2.Forgassa el az izzót az óramutató
járásával ellentétes irányba, és
vegye ki a foglalatból.
3. Cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával megegyező
irányba.
Hátsó lámpák
1. Akassza ki a fedelet és távolítsa el.
2. Kézzel csavarja le belülről a két
műanyag rögzítőanyát.
3. Óvatosan húzza ki alámpaegységet a
rögzítőcsapokról, és távolítsa el.
Gondoskodjon róla, hogy a
kábelcső a helyén maradjon.
4. Húzza le a csatlakozót a foglalatról.
5.Akassza ki a négy rögzítőfület, és
vegye ki a foglalatot.

188Autóápolás
6. Vegye ki az izzót, és helyezze beaz újat.
Hátsó helyzetjelző és féklámpa
( 1 )
Hátsó helyzetjelző lámpa ( 2)
Irányjelző lámpa ( 3)
Változat világító diódával (LED):Csak a féklámpa ( 1) és az
irányjelző lámpa ( 2) cserélhető.
7. Helyezze be a foglalatot a hátsó lámpatestbe. Helyezze vissza a
csatlakozót. Helyezze a
lámpaegységet a
rögzítőcsapokra, és szorítsa meg
a rögzítőanyákat. Zárja és
rögzítse a fedelet.
8. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
Hátsó lámpák a csomagtérajtó
keretében
1. Nyissa ki a csomagtérajtót, és egy
csavarhúzó segítségével
távolítsa el a fedelet.

Autóápolás189
2. Nyomja meg a rögzítőfület, éslefelé vegye ki a foglalatot.
3. A tolatólámpa izzójának ( 1)
kicseréléséhez vegye ki az izzót,
majd helyezze be az újat.
A hátsó lámpa/hátsó ködlámpa
( 2 ) kicseréléséhez enyhén
nyomja be az izzót a foglalatba,
forgassa el az óramutató
járásával ellentétes irányba és
vegye ki, majd helyezze be az új
izzót.
4. Helyezze be a foglalatot a helyére.
5. Tegye helyére a fedelet.
6. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
A csomagtérajtó keretében jobb
oldalt lévő helyzetjelző lámpa és
tolatólámpa kicserélését
hasonlóképpen végezze el.
Változat világító diódával (LED):
Csak a tolatólámpa izzó cserélhető.
1. Nyissa ki a csomagtérajtót, és egy
csavarhúzó segítségével
távolítsa el a fedelet.

190Autóápolás
2. A kioldáshoz forgassa el afoglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot.
3. A tolatólámpa izzójának kicseréléséhez enyhén nyomja be
az izzót a foglalatba, forgassa el
az óramutató járásával ellentétes irányba és vegye ki, majd
helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Tegye helyére a fedelet.Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. A gépjármű bal oldalán csúsztassa a lámpát előre és
vegye ki az első sárvédőből a
hátsó résszel.
A gépjármű jobb oldalán
csúsztassa a lámpát hátra és
vegye ki az első sárvédőből az
első résszel.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesen
és távolítsa el a házból.
