2014.5 OPEL INSIGNIA Savininko vadovas (in Lithuanian)

Automobilio priežiūra247
4. Sukite plastmasinę apsauginęveržlę prieš laikrodžio rodyklę ir
išimkite iš lemputės laikiklio.
5. Lengvai pastumkite lemputę į laikiklį, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę. Įstatykite plastmasinę
veržlę į lemputės laikiklį ir
pasukite pagal laikrodžio rodyklę.
Galiniai žibintai ( 1)
Posūkio signalo lemputė ( 2)
6. Įstatykite lemputės laikiklį į bagažinės durų rėmą. Uždarykite
dangtelį šoniniame apdailos
skydelyje.Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.

248Automobilio priežiūra
3. Ištraukite lemputę iš lemputėslaikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio
apšvietimas
1. Į lemputės laikiklį vertikaliai įterpkite atsuktuvą, paspauskite į
šoną ir spyruoklę atleiskite.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės Lemputės turi būti pakeistos
dirbtuvėse.

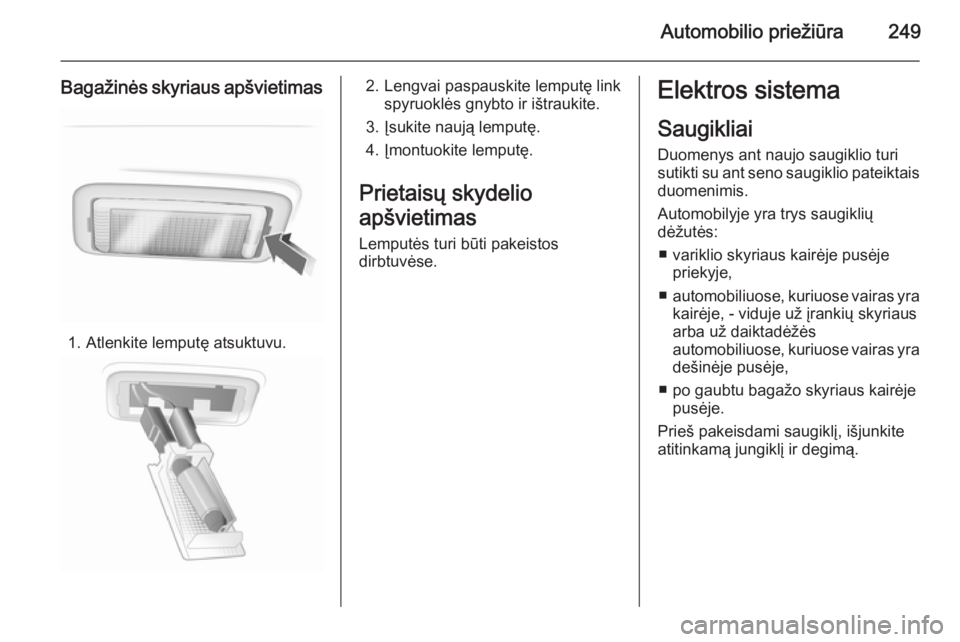

Automobilio priežiūra249
Bagažinės skyriaus apšvietimas
1. Atlenkite lemputę atsuktuvu.
2. Lengvai paspauskite lemputę linkspyruoklės gnybto ir ištraukite.
3. Įsukite naują lemputę.
4. Įmontuokite lemputę.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai
Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobiliuose, kuriuose vairas yra
kairėje, - viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra dešinėje pusėje,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.

250Automobilio priežiūra
Automobilyje įrengta įvairių rūšių
saugiklių.
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.

Automobilio priežiūra251Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.
Nr.Grandinė1Pavarų dėžės valdymo modulis2Variklio valdymo modulis3–4–5Uždegimas, pavarų dėžės
valdymo modulis, variklio
valdymo modulis6Priekinio stiklo valytuvas7–8Kuro įpuškimas, degimo sistema9Kuro įpuškimas, degimo sistema10Variklio valdymo modulis11Lambda zondas12Starteris13Kaitinimo sklendės jutiklis14Apšvietimas15Galinio lango valytuvas

252Automobilio priežiūra
Nr.Grandinė16Vakuuminis siurblys, oro srauto
matuoklis, vandens degaluose
jutiklis, nuolatinės srovės trans‐
formatorius17–18Prisitaikantys priekiniai žibintai19Prisitaikantys priekiniai žibintai20Degalų siurblys21Galiniai elektra valdomi langai22ABS23Kintamo jautrumo vairo stiprin‐
tuvas24Priekiniai elektra valdomi langai25Rozetės26ABS27Elektrinis stovėjimo stabdys28Šildomas galinis langas29Šildoma sėdynė kairėje30Šildoma sėdynė dešinėjeNr.Grandinė31Oro kondicionavimo sistema32Kėbulo valdymo modulis33Šildomos priekinės sėdynės34Stoglangis35Informacijos ir pramogų sistema36–37Dešinysis tolimųjų šviesų
žibintas38Kairysis tolimųjų šviesų žibintas39–40–41Vakuumo siurblys42Radiatoriaus ventiliatorius43Automobilio akumuliatorius,
nuolatinės srovės transformato‐
rius (tik automobiliuose su
sistema „Stop-start“)44Priekinių žibintų plovimo sistema45Radiatoriaus ventiliatoriusNr.Grandinė4687 terminalas, pagrindinė relė47Lambda zondas48Rūko žibintai49Dešinysis artimųjų šviesų
žibintas50Kairysis artimųjų šviesų žibintas51Garso signalas52Degimas53Uždegimas, vėdinamos prie‐
kinės sėdynės54Degimas55Elektra valdomi langai, veidro‐
dėlio nulenkimas56Priekinio stiklo ploviklis57–58–59Dyzelino pašildymo, išmetamųjų
dujų kontrolės sistema60Veidrodėlio šildymas

Automobilio priežiūra253
Nr.Grandinė61Veidrodėlio šildymas62–63Galinio lango jutiklis64Prisitaikantys priekiniai žibintai65Pagalbinis siurblys (tik automo‐
biliuose su „stop-start“ sistema)66Galinio lango plovimo sistema67Kuro sistemos valdymo modulis68–69Automobilio akumuliatoriaus
jutiklis70Lietaus jutiklis71Automobilio akumuliatoriaus
jutiklis
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite daiktų laikymo skyrelį,
suspauskite fiksatorius, nulenkite
daiktų laikymo skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę ir nuimkite gaubtą.

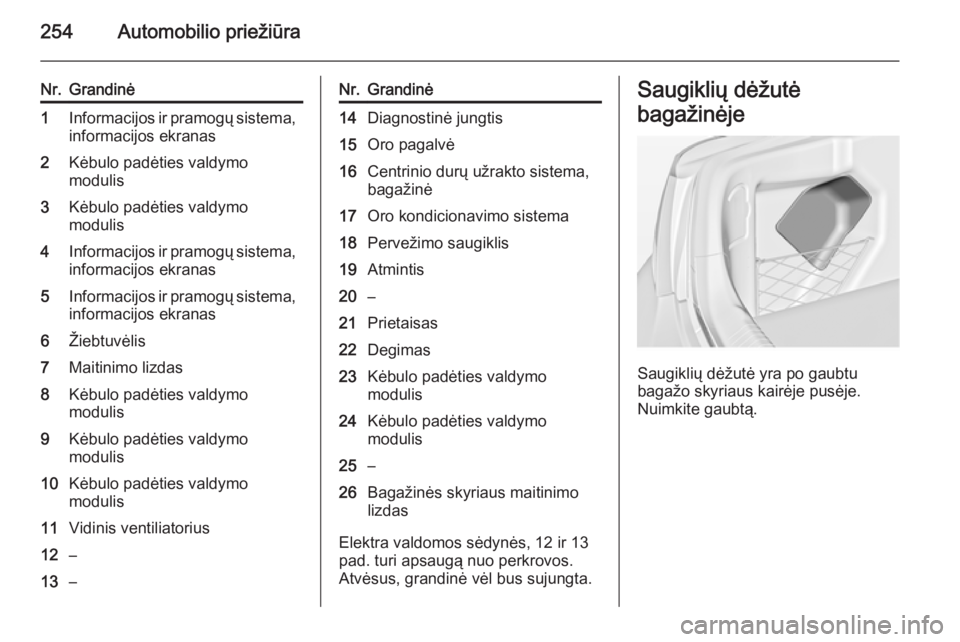

254Automobilio priežiūra
Nr.Grandinė1Informacijos ir pramogų sistema,
informacijos ekranas2Kėbulo padėties valdymo
modulis3Kėbulo padėties valdymo
modulis4Informacijos ir pramogų sistema, informacijos ekranas5Informacijos ir pramogų sistema,
informacijos ekranas6Žiebtuvėlis7Maitinimo lizdas8Kėbulo padėties valdymo
modulis9Kėbulo padėties valdymo
modulis10Kėbulo padėties valdymo
modulis11Vidinis ventiliatorius12–13–Nr.Grandinė14Diagnostinė jungtis15Oro pagalvė16Centrinio durų užrakto sistema,
bagažinė17Oro kondicionavimo sistema18Pervežimo saugiklis19Atmintis20–21Prietaisas22Degimas23Kėbulo padėties valdymo
modulis24Kėbulo padėties valdymo
modulis25–26Bagažinės skyriaus maitinimo
lizdas
Elektra valdomos sėdynės, 12 ir 13
pad. turi apsaugą nuo perkrovos.
Atvėsus, grandinė vėl bus sujungta.
Saugiklių dėžutė
bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
