2014.5 OPEL INSIGNIA Instruktionsbok

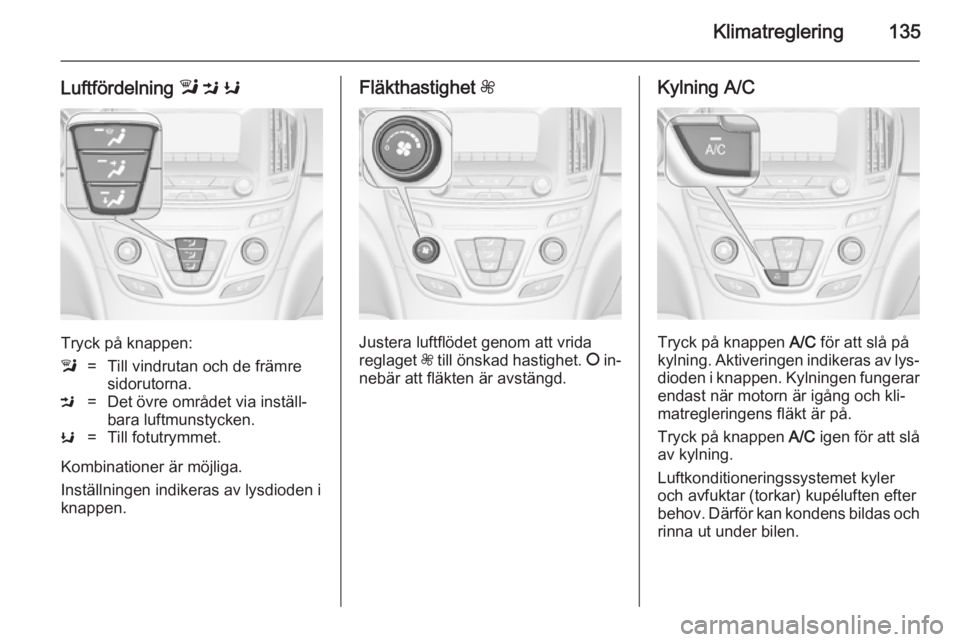

Klimatreglering135
Luftfördelning l M K
Tryck på knappen:
l=Till vindrutan och de främre
sidorutorna.M=Det övre området via inställ‐
bara luftmunstycken.K=Till fotutrymmet.
Kombinationer är möjliga.
Inställningen indikeras av lysdioden i
knappen.
Fläkthastighet Z
Justera luftflödet genom att vrida
reglaget Z till önskad hastighet. J in‐
nebär att fläkten är avstängd.
Kylning A/C
Tryck på knappen A/C för att slå på
kylning. Aktiveringen indikeras av lys‐
dioden i knappen. Kylningen fungerar endast när motorn är igång och kli‐
matregleringens fläkt är på.
Tryck på knappen A/C igen för att slå
av kylning.
Luftkonditioneringssystemet kyler
och avfuktar (torkar) kupéluften efter
behov. Därför kan kondens bildas och
rinna ut under bilen.

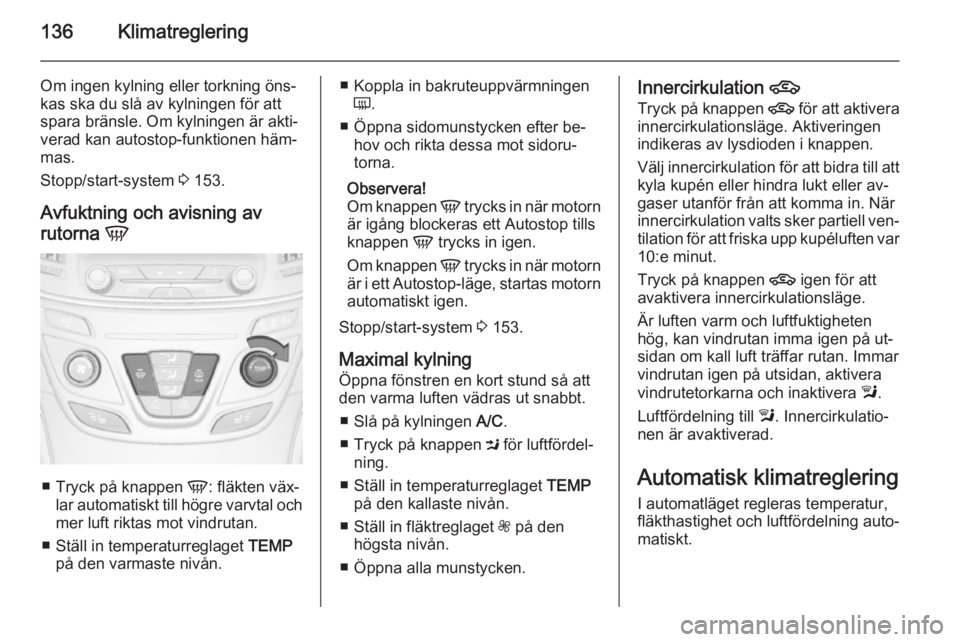

136Klimatreglering
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att
spara bränsle. Om kylningen är akti‐
verad kan autostop-funktionen häm‐
mas.
Stopp/start-system 3 153.
Avfuktning och avisning av
rutorna V
■
Tryck på knappen V: fläkten väx‐
lar automatiskt till högre varvtal och
mer luft riktas mot vindrutan.
■ Ställ in temperaturreglaget TEMP
på den varmaste nivån.
■ Koppla in bakruteuppvärmningen
Ü .
■ Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 153.
Maximal kylning
Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
■ Slå på kylningen A/C.
■ Tryck på knappen M för luftfördel‐
ning.
■ Ställ in temperaturreglaget TEMP
på den kallaste nivån.
■ Ställ in fläktreglaget Z på den
högsta nivån.
■ Öppna alla munstycken.Innercirkulation 4
Tryck på knappen 4 för att aktivera
innercirkulationsläge. Aktiveringen indikeras av lysdioden i knappen.
Välj innercirkulation för att bidra till att kyla kupén eller hindra lukt eller av‐
gaser utanför från att komma in. När
innercirkulation valts sker partiell ven‐ tilation för att friska upp kupéluften var
10:e minut.
Tryck på knappen 4 igen för att
avaktivera innercirkulationsläge.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på ut‐
sidan om kall luft träffar rutan. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera l.
Luftfördelning till l. Innercirkulatio‐
nen är avaktiverad.
Automatisk klimatreglering
I automatläget regleras temperatur,
fläkthastighet och luftfördelning auto‐
matiskt.

Klimatreglering137
Reglage och knappar för följande
funktioner:
■ Temperatur TEMP
■ Luftfördelning l M K
■ Fläkthastighet Z
■ Automatikdrift AUTO
■ Kylning A/C
■ Innercirkulation 4
■ Avfuktning och avfrostning V
■ In- eller urkoppling av systemet X
Bakruteuppvärmning Ü 3 41.
Uppvärmda framsäten ß 3 52.
Ventilerade framsäten A 3 53.
Rattvärme * 3 85.
Indikering
Inställningarna för temperatur och
fläkthastighet visas i klimatdisplayen.
Varje ändring av inställningarna visas
i Info-Display under några sekunder.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.
Klimatkontrollsystemets inställningar
sparas i den nyckel som används för
att låsa bilen.
Automatikdrift AUTO
Grundinställning för högsta komfort:
■ Tryck på AUTO, luftfördelning och
fläkthastighet regleras automatiskt.
Aktiveringen indikeras av lysdioden i knappen.
■ Tryck på A/C för att växla till optimal
kylning och avfuktning. Aktiver‐
ingen indikeras av lysdioden i knap‐ pen.

138Klimatreglering
■ Ställ in temperaturen genom attvrida reglaget TEMP. Rekommen‐
derad komfortinställning är 22 °C.
■ Öppna alla luftutsläpp för att tillåta optimal luftfördelning i automatlä‐
get.
Inställningen för fläkthastighetsreg‐
lering i automatiskt läge kan ändras i
menyn för personliga inställningar i
Colour-Info-Display.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.Val av temperatur TEMP
Ställ in temperaturen genom att vrida
reglaget TEMP till önskat värde.
Den valda temperaturen visas i kli‐ matdisplayen.
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med
maximal kylning om kylning A/C slås
på.
Om maximitemperaturen Hi ställs in
arbetar klimatregleringen med maxi‐
mal värme.
Observera!
Om AC slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐
matiskt stopp.
Avfuktning och avisning av
rutorna V
■
Tryck in knappen V. Aktiveringen
indikeras av lysdioden i knappen.
■ Temperaturen och luftfördelningen ställs in automatiskt och fläkten gårmed hög hastighet.

Klimatreglering139
■ Koppla in bakruteuppvärmningenÜ .
■ Återställ till tidigare läge genom att trycka på knappen V. Återställ‐
ning till automatikdrift: tryck på
knappen AUTO.
EnInställning för automatisk bakru‐
teuppvärmning kan ändras i menyn
för personliga inställningar i Colour-
Info-Display.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn automatiskt igen.
Stopp/start-system 3 153.Manuella inställningar
Klimatregleringssystemets inställ‐
ningar kan anpassas manuellt med luftfördelningsknapparna och fläk‐
hastighetsreglaget enligt följande.
Om inställningar ändras manuellt de‐
aktiveras det automatiska läget.
Fläkthastighet Z
Vrid reglaget Z. Det valda fläktvarv‐
talet indikeras av antalet segment i
klimatdisplayen.
Om fläkten slås av avaktiveras också luftkonditioneringen.
Återställning till automatikdrift: Tryck
in knappen AUTO.
Luftfördelning l, M , K
Välj inställning genom att trycka på
motsvarande knapp. Aktiveringen in‐ dikeras av lysdioden i knappen.
l=Till vindrutan och de främre
sidorutorna.M=Det övre området via inställ‐
bara luftmunstycken.K=Till fotutrymmet.
Kombinationer är möjliga.
Återgå till automatisk luftfördelning:
Tryck på knappen AUTO.

140Klimatreglering
Kylning A/C
Tryck på knappen A/C för att slå på
kylning. Aktiveringen indikeras av lys‐
dioden i knappen. Kylningen fungerar endast när motorn är igång och kli‐
matregleringens fläkt är på.
Tryck på knappen A/C igen för att
stänga av kylning.
Luftkonditioneringssystemet kyler
och avfuktar (torkar) kupéluften efter
behov. Därför kan kondens bildas och
rinna ut under bilen.
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att spara bränsle.
In- eller urkoppling av
systemet X
Kylning, fläkt och automatläge kan
stängas av genom att trycka på knap‐ pen X. När systemet är deaktiverat är
lysdioden i knappen X släckt.
Aktivering genom att trycka på knap‐
pen X eller kylningsknappen A/C
eller automatlägesknappen AUTO.
Aktiveringen indikeras av lysdioden i
knappen.
Manuell innercirkulation 4Tryck på knappen 4 för att aktivera
innercirkulationsläge. Aktiveringen
indikeras av lysdioden i knappen.
Välj innercirkulation för att bidra till att kyla kupén eller hindra lukt eller av‐
gaser utanför från att komma in. När
innercirkulation valts sker partiell ven‐ tilation för att friska upp kupéluften var
10:e minut.
Tryck på knappen 4 igen för att
avaktivera innercirkulationsläge.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på ut‐
sidan om kall luft träffar rutan. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera l.
Grundinställningar Vissa grundinställningar kan ändras i
menyn för personliga inställningar i
Colour-Info-Display.
Välj lämpliga inställningar i
Inställningar , I Fordon i Colour-Info-
Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.

Klimatreglering141Automatiska
klimatreglering med
dubbla zoner Den automatiska klimatregleringen
med dubbla zoner möjliggör olika kli‐
matiseringstemperaturer för förar-
och passagerarsidan fram.
I automatläget regleras temperatur,
fläkthastighet och luftfördelning auto‐
matiskt.
Paneler och knappar för följande
funktioner:
■ Temperatur RS
■ Luftfördelning l M K
■ Fläkthastighet R ZS
■ Automatikdrift AUTO
■ Kylning A/C
■ Innercirkulation 4
■ Avfuktning och avfrostning V
■ In- eller urkoppling av systemet X
■ Temperatursynkronisering i dubbla
zoner SYNC
Bakruteuppvärmning Ü 3 41.
Uppvärmda framsäten ß 3 52.
Ventilerade framsäten A 3 53.
Rattvärme * 3 85.
IndikeringTemperaturinställningarna visas se‐
parat för förar- och passagerarsidan på panelerna.
Varje ändring av inställningarna visas
i Info-Display under några sekunder.
Den automatiska klimatregleringen
med dubbla zoner fungerar endast
fullständigt när motorn är igång.
Klimatkontrollsystemets inställningar
sparas i den nyckel som används för
att låsa bilen.
Automatikdrift AUTO

142Klimatreglering
Grundinställning för högsta komfort:■ Tryck på AUTO, luftfördelning och
fläkthastighet regleras automatiskt.
Aktiveringen indikeras av lysdioden i knappen.
■ Tryck på A/C för att växla till optimal
kylning och avfuktning. Aktiver‐
ingen indikeras av lysdioden i knap‐ pen.
■ Ställ in temperaturen genom att peka på R eller S på förarsidan.
Rekommenderad komfortinställ‐
ning är 22 °C. Temperaturen kan
ställas in separat för förar-och
passagerarsidan. Peka på R eller
S på passagerarsidan för att
medge olika temperaturzoner.
■ Öppna alla luftutsläpp för att tillåta optimal luftfördelning i automatlä‐
get.
Inställningen för fläkthastighetsreg‐ lering i automatiskt läge kan ändras imenyn för personliga inställningar i
Colour-Info-Display.
Välj lämplig inställning i Inställningar,
I Fordon , i Colour-Info-Display.
Colour-Info-Display 3 115.Personliga inställningar 3 119.
Val av temperatur SR
Ställ in önskad temperatur genom att
peka på R för högre temperatur eller
S för lägre temperatur.
Den valda temperaturen visas i pane‐
lerna. Med förarsidans panel ändras
temperaturerna för båda sidorna (när
SYNC valts). Med passagerarsidans
panel ändras endast passagerarsi‐
dans temperatur och SYNC stängs av
(om den valts tidigare).
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med maximal kylning om kylning A/C slås
på.
Om maximitemperaturen Hi ställs in
arbetar klimatregleringen med maxi‐
mal värme.
Observera!
Om AC slås på kan en sänkning av
den inställda kupétemperaturen få motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐
matiskt stopp.
Temperatursynkronisering i
dubbla zoner SYNC
Tryck på SYNC för att länka passa‐
gerarsidans temperatur till förarsidan.
Aktiveringen indikeras av lysdioden i
knappen.
När passagerarsidans inställningar
justeras, släcks lysdioden.
