2014.5 OPEL INSIGNIA Instruktionsbok

Instrument och reglage95
Högnivåinstrumentgrupp, Sport-läge

96Instrument och reglage

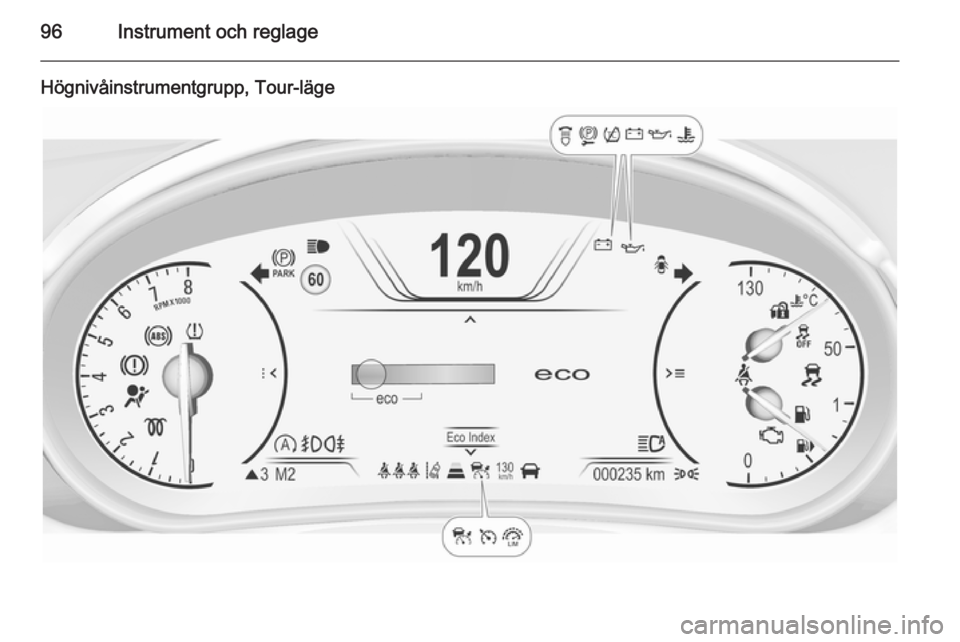

Högnivåinstrumentgrupp, Tour-läge

Instrument och reglage97Hastighetsmätare
Visar bilens hastighet.
Vägmätare
Den totala registrerade sträckan
visas i km.
Trippmätare
Den registrerade sträckan sedan se‐
naste nollställningen visas på färdda‐ torsidan. Två trippmätare kan väljas
för olika tripper.
Basnivåinstrumentgrupp
Välj mellan sidan W1 och sidan
W 2 genom att vrida inställnings‐
ratten på blinkersspaken.
Varje trippmätare kan nollställas se‐
parat när tändningen är på: välj re‐
spektive sida, håll nollställningsknap‐
pen intryckt i några sekunder eller
tryck på knappen SET/CLR på
blinkersspaken.

98Instrument och reglage

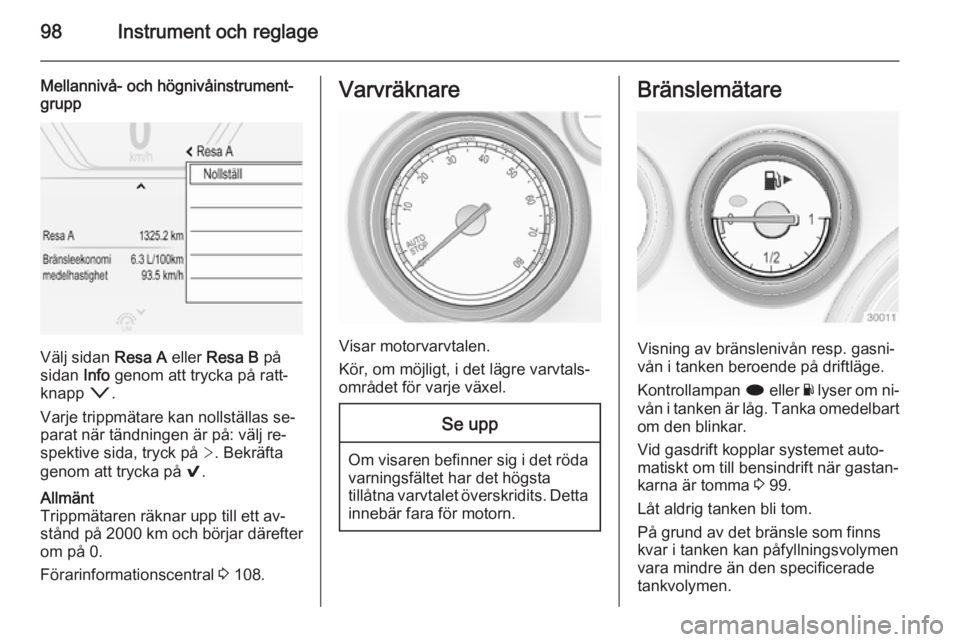

Mellannivå- och högnivåinstrument‐
grupp
Välj sidan Resa A eller Resa B på
sidan Info genom att trycka på ratt‐
knapp o.
Varje trippmätare kan nollställas se‐ parat när tändningen är på: välj re‐
spektive sida, tryck på >. Bekräfta
genom att trycka på 9.
Allmänt
Trippmätaren räknar upp till ett av‐
stånd på 2000 km och börjar därefter om på 0.
Förarinformationscentral 3 108.Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visning av bränslenivån resp. gasni‐
vån i tanken beroende på driftläge.
Kontrollampan i eller Y lyser om ni‐
vån i tanken är låg. Tanka omedelbart om den blinkar.
Vid gasdrift kopplar systemet auto‐
matiskt om till bensindrift när gastan‐
karna är tomma 3 99.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.

Instrument och reglage99Bränslevalsreglage
Tryck på knappen LPG för att välja
mellan bensin- och gasdrift. Status‐
lampan 1 visar det aktuella driftlä‐
get.
1 av=Bensindrift1 tänds=Gasdrift1 blinkar=Det går inte att byta, en
typ av bränsle är slut
Så snart gastanken är tom sker en
automatisk omkoppling till bensindrift
tills tändningen slås av.
När motorn startas är lampan 1 ofta
släckt. Om knappen LPG trycks ner
två gånger i detta läge börjar lampan 1 blinka.
Bränsle för gasdrift 3 200.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen.
50°=motorns drifttemper‐
atur har ännu inte
uppnåtts90° (det
mittre
området)=normal drifttemper‐
atur130°=temperaturen för högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.

100Instrument och reglage
Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 108.
På basnivådisplayen väljer du menyn
Inställningar genom att trycka på
MENU -knappen på blinkersspaken.
Vrid inställningsratten för att välja
sidan Återstående oljelivslängd .
På mellannivå- och högnivådisplayen
väljer du Info-menyn genom att trycka
på p på ratten. Tryck på P för att välja
Återstående oljelivslängd -sidan.
Återstående oljelivslängd visas i %.
Nollställning
På basnivådisplayen trycker du på
SET/CLR -knappen på blinkers‐
spaken i flera sekunder för att nolls‐
tälla. Tändningen måste vara tillsla‐
gen, men motorn får inte vara igång.
På mellannivå- eller högnivådis‐
playen trycker du på > på ratten för
att öppna undermappen. Välj
Nollställ och bekräfta genom att
trycka på 9 i flera sekunder. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
Systemet måste nollställas varje
gång motoroljan byts för att fungera
korrekt. Uppsök en verkstad för att få
hjälp.
Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja i förarinformations‐
centralen. Låt en verkstad byta oljan och filtret inom en vecka eller
500 km (beroende på vilket som in‐
träffar först).
Serviceinformation 3 259.

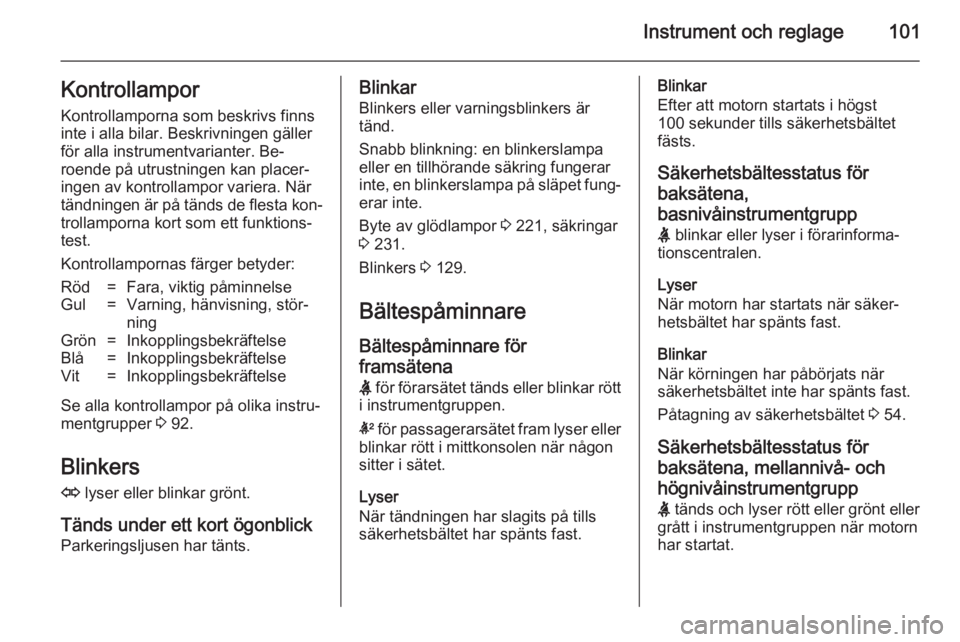

Instrument och reglage101KontrollamporKontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Be‐
roende på utrustningen kan placer‐
ingen av kontrollampor variera. När tändningen är på tänds de flesta kon‐
trollamporna kort som ett funktions‐
test.
Kontrollampornas färger betyder:Röd=Fara, viktig påminnelseGul=Varning, hänvisning, stör‐
ningGrön=InkopplingsbekräftelseBlå=InkopplingsbekräftelseVit=Inkopplingsbekräftelse
Se alla kontrollampor på olika instru‐
mentgrupper 3 92.
Blinkers
O lyser eller blinkar grönt.
Tänds under ett kort ögonblick
Parkeringsljusen har tänts.
Blinkar
Blinkers eller varningsblinkers är
tänd.
Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar inte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 221, säkringar
3 231.
Blinkers 3 129.
Bältespåminnare Bältespåminnare förframsätena
X för förarsätet tänds eller blinkar rött
i instrumentgruppen.
k för passagerarsätet fram lyser eller
blinkar rött i mittkonsolen när någon
sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Säkerhetsbältesstatus för
baksätena,
basnivåinstrumentgrupp X blinkar eller lyser i förarinforma‐
tionscentralen.
Lyser
När motorn har startats när säker‐
hetsbältet har spänts fast.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.
Påtagning av säkerhetsbältet 3 54.
Säkerhetsbältesstatus för
baksätena, mellannivå- och
högnivåinstrumentgrupp
X tänds och lyser rött eller grönt eller
grått i instrumentgruppen när motorn
har startat.

102Instrument och reglage

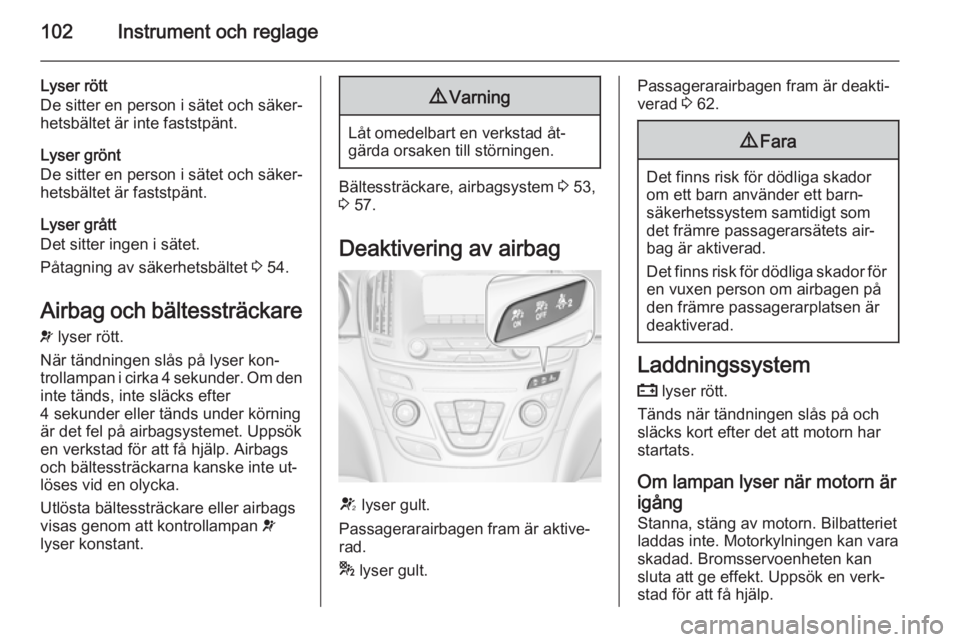

Lyser rött
De sitter en person i sätet och säker‐
hetsbältet är inte faststpänt.
Lyser grönt
De sitter en person i sätet och säker‐
hetsbältet är faststpänt.
Lyser grått
Det sitter ingen i sätet.
Påtagning av säkerhetsbältet 3 54.
Airbag och bältessträckare v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder. Om den
inte tänds, inte släcks efter
4 sekunder eller tänds under körning
är det fel på airbagsystemet. Uppsök
en verkstad för att få hjälp. Airbags
och bältessträckarna kanske inte ut‐
löses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 53,
3 57.
Deaktivering av airbag
V lyser gult.
Passagerarairbagen fram är aktive‐
rad.
* lyser gult.
Passagerarairbagen fram är deakti‐
verad 3 62.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
