2014.5 OPEL CASCADA Sürücü El Kitabı (in Turkish)

Anahtar, Kapılar ve Camlar39
5. Açılır kumaş tavan kapağını heriki tarafta eş zamanlı olarakyaklaşık yarım kalkmış konuma
kaldırın.
6. 4 mm alyan anahtarı, kanat-tahrik
ünitesinin işaretli konumuna
sokun. Yanlardaki kanatların içe
doğru dönmesi için alyan
anahtarını saat yönünde
duruncaya kadar çevirin.
7. Açılır kumaş tavanı uç konumuna kadar açın.
8.İtip geriye doğru kaydırarak her iki
taraftaki plastik kapakları çıkarın,
çizime bakınız.
9. Her iki taraftaki menteşeler üzerinde görünür işaretler vardır.

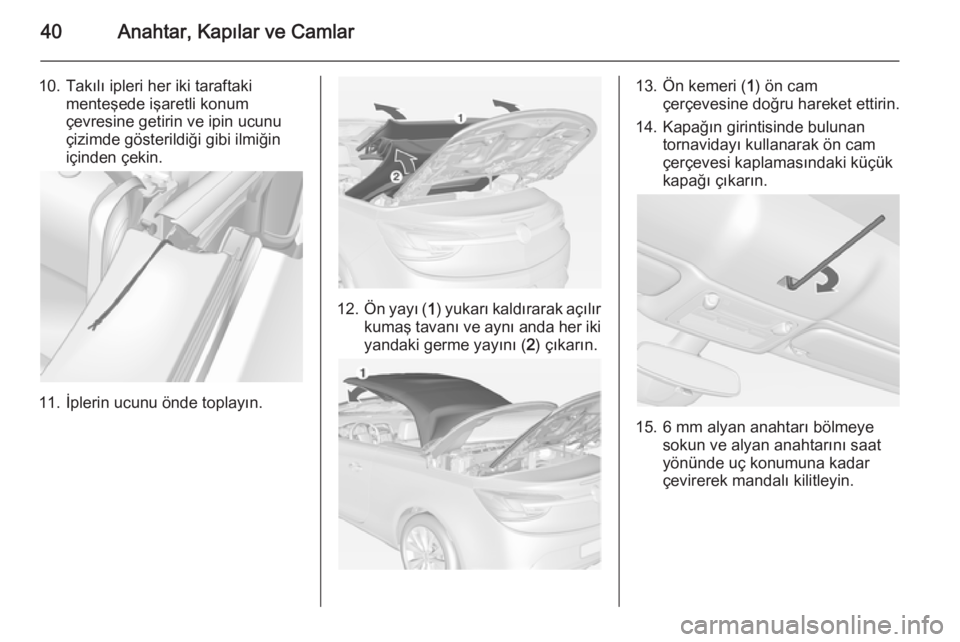

40Anahtar, Kapılar ve Camlar
10. Takılı ipleri her iki taraftakimenteşede işaretli konumçevresine getirin ve ipin ucunu
çizimde gösterildiği gibi ilmiğin
içinden çekin.
11. İplerin ucunu önde toplayın.
12. Ön yayı ( 1) yukarı kaldırarak açılır
kumaş tavanı ve aynı anda her iki yandaki germe yayını ( 2) çıkarın.
13. Ön kemeri ( 1) ön cam
çerçevesine doğru hareket ettirin.
14. Kapağın girintisinde bulunan tornavidayı kullanarak ön cam
çerçevesi kaplamasındaki küçük kapağı çıkarın.
15. 6 mm alyan anahtarı bölmeye sokun ve alyan anahtarını saat
yönünde uç konumuna kadar
çevirerek mandalı kilitleyin.

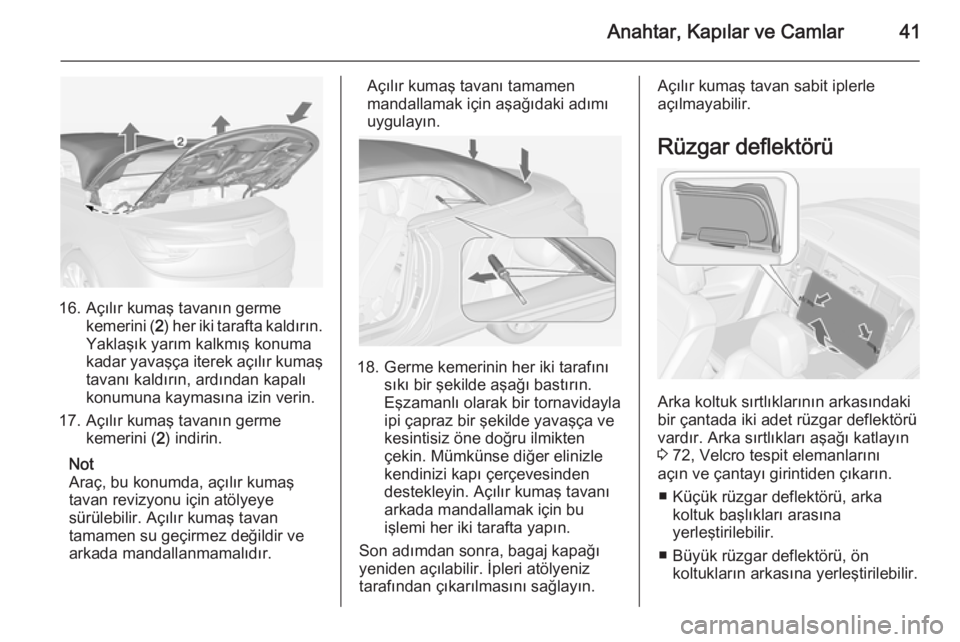

Anahtar, Kapılar ve Camlar41
16. Açılır kumaş tavanın germekemerini ( 2) her iki tarafta kaldırın.
Yaklaşık yarım kalkmış konuma
kadar yavaşça iterek açılır kumaş
tavanı kaldırın, ardından kapalı
konumuna kaymasına izin verin.
17. Açılır kumaş tavanın germe kemerini ( 2) indirin.
Not
Araç, bu konumda, açılır kumaş tavan revizyonu için atölyeye
sürülebilir. Açılır kumaş tavan
tamamen su geçirmez değildir ve
arkada mandallanmamalıdır.
Açılır kumaş tavanı tamamen
mandallamak için aşağıdaki adımı
uygulayın.
18. Germe kemerinin her iki tarafını sıkı bir şekilde aşağı bastırın.
Eşzamanlı olarak bir tornavidayla
ipi çapraz bir şekilde yavaşça ve
kesintisiz öne doğru ilmikten
çekin. Mümkünse diğer elinizle
kendinizi kapı çerçevesinden
destekleyin. Açılır kumaş tavanı
arkada mandallamak için bu
işlemi her iki tarafta yapın.
Son adımdan sonra, bagaj kapağı
yeniden açılabilir. İpleri atölyeniz
tarafından çıkarılmasını sağlayın.
Açılır kumaş tavan sabit iplerle
açılmayabilir.
Rüzgar deflektörü
Arka koltuk sırtlıklarının arkasındaki
bir çantada iki adet rüzgar deflektörü
vardır. Arka sırtlıkları aşağı katlayın
3 72, Velcro tespit elemanlarını
açın ve çantayı girintiden çıkarın.
■ Küçük rüzgar deflektörü, arka koltuk başlıkları arasına
yerleştirilebilir.
■ Büyük rüzgar deflektörü, ön koltukların arkasına yerleştirilebilir.

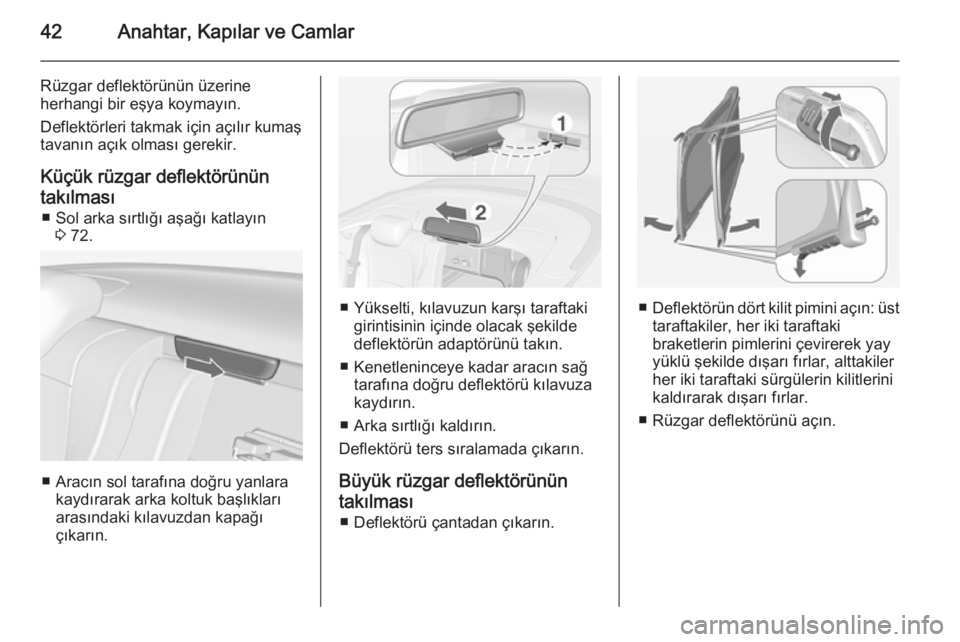

42Anahtar, Kapılar ve Camlar
Rüzgar deflektörünün üzerine
herhangi bir eşya koymayın.
Deflektörleri takmak için açılır kumaş tavanın açık olması gerekir.
Küçük rüzgar deflektörünün
takılması ■ Sol arka sırtlığı aşağı katlayın 3 72.
■ Aracın sol tarafına doğru yanlara
kaydırarak arka koltuk başlıkları
arasındaki kılavuzdan kapağı
çıkarın.
■ Yükselti, kılavuzun karşı taraftaki
girintisinin içinde olacak şekilde
deflektörün adaptörünü takın.
■ Kenetleninceye kadar aracın sağ tarafına doğru deflektörü kılavuza
kaydırın.
■ Arka sırtlığı kaldırın.
Deflektörü ters sıralamada çıkarın.
Büyük rüzgar deflektörünün
takılması ■ Deflektörü çantadan çıkarın.■ Deflektörün dört kilit pimini açın: üst
taraftakiler, her iki taraftaki
braketlerin pimlerini çevirerek yay
yüklü şekilde dışarı fırlar, alttakiler
her iki taraftaki sürgülerin kilitlerini
kaldırarak dışarı fırlar.
■ Rüzgar deflektörünü açın.

Anahtar, Kapılar ve Camlar43
■ Ön koltukların arkasındakimenteşeler ile sağ kilit pimlerini,
arka koltuğun yanındaki sağ
kaplamanın girintilerine sokun.
Deflektörü ortada biraz katlayın ve sol kilit pimlerini, sol kaplamanın
girintilerine sokun. Tüm pimlerin
doğru şekilde kenetlendiğinden
emin olun. Deflektörü ortada aşağı
itin.■ Üst parçayı dikey konuma katlayın.
Büyük rüzgar deflektörü monte
edilmişken arka koltuklarda yolcuların seyahat etmesine izin verilmez.
Deflektörün dikey parçası
kullanılmadığında aşağı katlanabilir.
Açılır kumaş tavan kapatıldığında
rüzgar deflektörü monte durumda
kalabilir.
Çıkarmak için deflektörün dikey parçasını aşağı katlayın. Deflektörü
ortada biraz kaldırın ve her iki
taraftaki girintilerden çıkarın.
Rüzgar deflektörünün yuvasına
yerleştirilmesi Deflektörü yuvarına geri yerleştirmek
için geriye doğru iterek ve pimleri
braketlerin içine doğru çevirerek arka
kilit pimlerini içe getirin.
Kenetleninceye kadar ön kilit
pimlerinin sürgülerini geriye itin.
Deflektörü içe döndürün ve çantasına
yerleştirin.
Arka sırtlıkları aşağı katlayın.
Çantanın sert kapağını bagaj
bölümüyle hizalayın. Çantayı,
aşağıdan yukarıya üst çerçevenin
girintisindeki yanal kılavuza
yerleştirin. Çantalı Velcro tespit

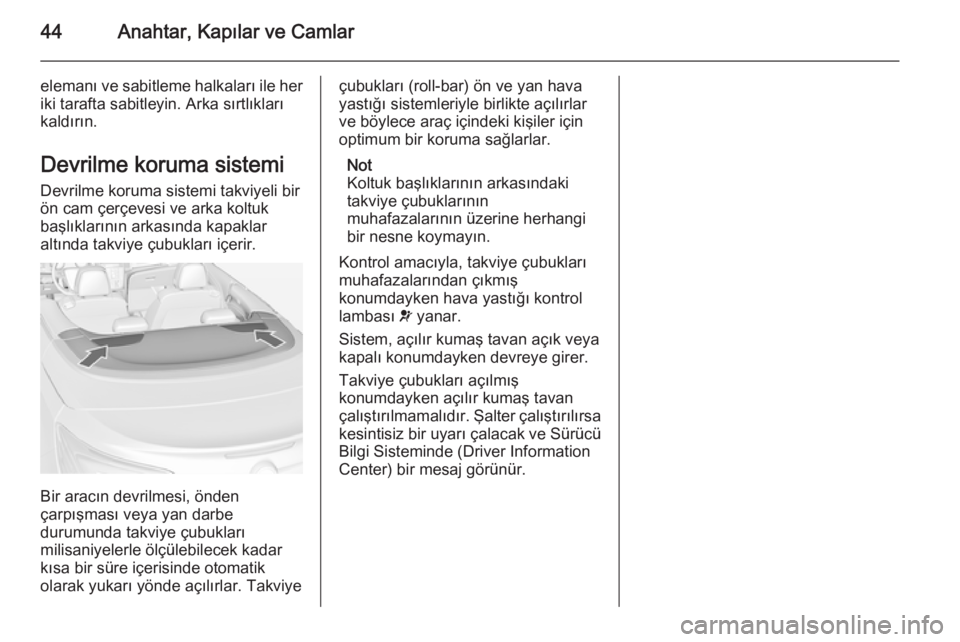

44Anahtar, Kapılar ve Camlar
elemanı ve sabitleme halkaları ile her
iki tarafta sabitleyin. Arka sırtlıkları
kaldırın.
Devrilme koruma sistemi Devrilme koruma sistemi takviyeli bir
ön cam çerçevesi ve arka koltuk
başlıklarının arkasında kapaklar
altında takviye çubukları içerir.
Bir aracın devrilmesi, önden
çarpışması veya yan darbe
durumunda takviye çubukları
milisaniyelerle ölçülebilecek kadar kısa bir süre içerisinde otomatik
olarak yukarı yönde açılırlar. Takviye
çubukları (roll-bar) ön ve yan hava
yastığı sistemleriyle birlikte açılırlar
ve böylece araç içindeki kişiler için
optimum bir koruma sağlarlar.
Not
Koltuk başlıklarının arkasındaki
takviye çubuklarının
muhafazalarının üzerine herhangi
bir nesne koymayın.
Kontrol amacıyla, takviye çubukları
muhafazalarından çıkmış
konumdayken hava yastığı kontrol
lambası v yanar.
Sistem, açılır kumaş tavan açık veya
kapalı konumdayken devreye girer.
Takviye çubukları açılmış
konumdayken açılır kumaş tavan
çalıştırılmamalıdır. Şalter çalıştırılırsa kesintisiz bir uyarı çalacak ve Sürücü
Bilgi Sisteminde (Driver Information
Center) bir mesaj görünür.

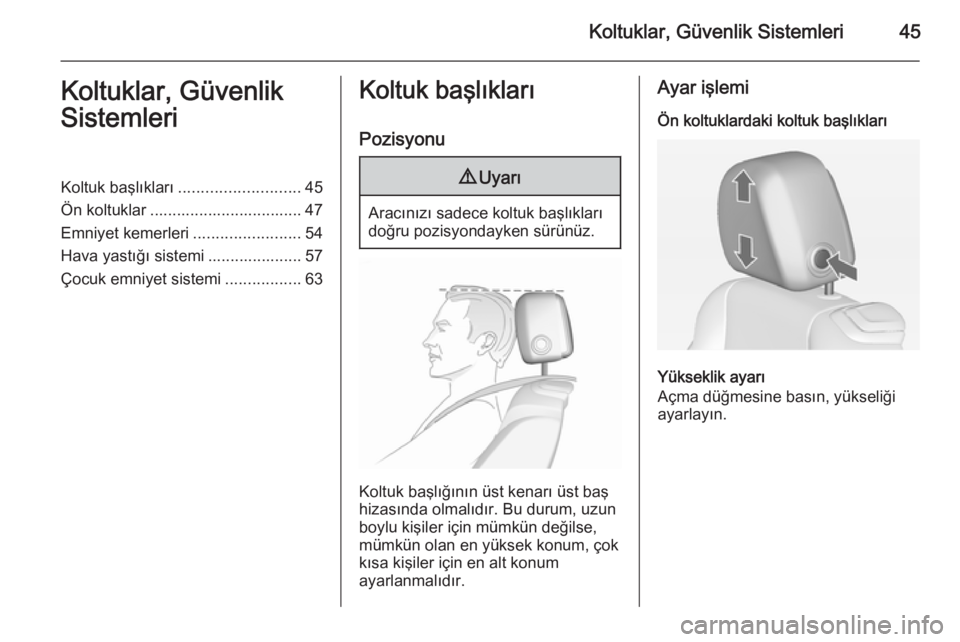

Koltuklar, Güvenlik Sistemleri45Koltuklar, Güvenlik
SistemleriKoltuk başlıkları ........................... 45
Ön koltuklar .................................. 47
Emniyet kemerleri ........................54
Hava yastığı sistemi ..................... 57
Çocuk emniyet sistemi .................63Koltuk başlıkları
Pozisyonu9 Uyarı
Aracınızı sadece koltuk başlıkları
doğru pozisyondayken sürünüz.
Koltuk başlığının üst kenarı üst baş
hizasında olmalıdır. Bu durum, uzun
boylu kişiler için mümkün değilse,
mümkün olan en yüksek konum, çok
kısa kişiler için en alt konum
ayarlanmalıdır.
Ayar işlemi
Ön koltuklardaki koltuk başlıkları
Yükseklik ayarı
Açma düğmesine basın, yükseliği
ayarlayın.

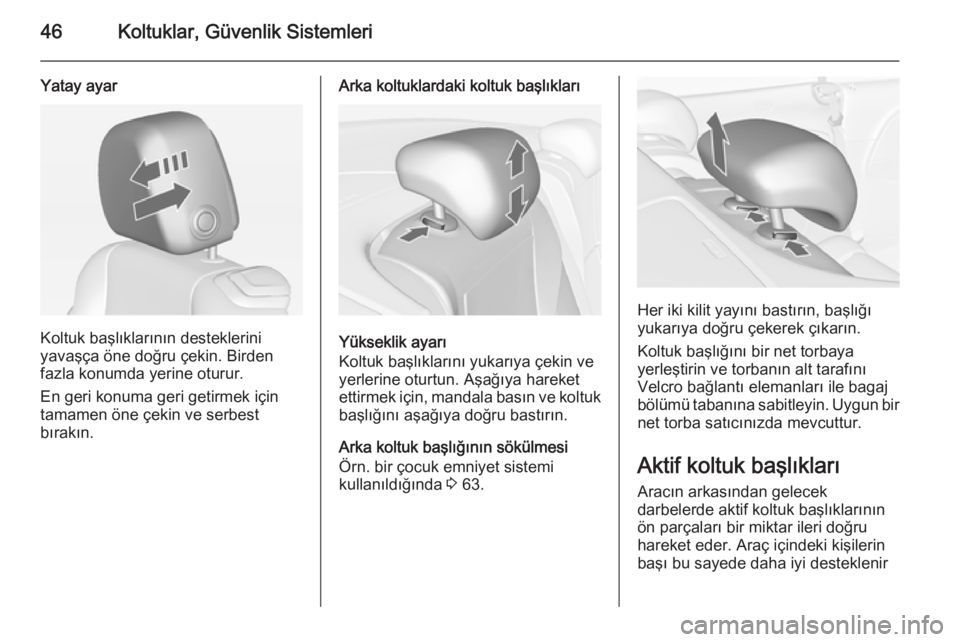

46Koltuklar, Güvenlik Sistemleri
Yatay ayar
Koltuk başlıklarının desteklerini
yavaşça öne doğru çekin. Birden
fazla konumda yerine oturur.
En geri konuma geri getirmek için tamamen öne çekin ve serbest
bırakın.
Arka koltuklardaki koltuk başlıkları
Yükseklik ayarı
Koltuk başlıklarını yukarıya çekin ve
yerlerine oturtun. Aşağıya hareket
ettirmek için, mandala basın ve koltuk
başlığını aşağıya doğru bastırın.
Arka koltuk başlığının sökülmesi
Örn. bir çocuk emniyet sistemi
kullanıldığında 3 63.
Her iki kilit yayını bastırın, başlığı
yukarıya doğru çekerek çıkarın.
Koltuk başlığını bir net torbaya
yerleştirin ve torbanın alt tarafını
Velcro bağlantı elemanları ile bagaj
bölümü tabanına sabitleyin. Uygun bir net torba satıcınızda mevcuttur.
Aktif koltuk başlıkları Aracın arkasından gelecek
darbelerde aktif koltuk başlıklarının
ön parçaları bir miktar ileri doğru
hareket eder. Araç içindeki kişilerin
başı bu sayede daha iyi desteklenir
