Klima Sistemi127
Camların buğudan ve buzdan
arındırılması V
■
V tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama
yönlendirilir.
■ Soğutma modunu n açın.
■ Sıcaklığı en sıcak konuma ayarlayın.
■ Arka cam ısıtıcısını Ü açın.
■ Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 137.
Elektronik klima sistemi
Çift bölgeli klima kontrolü sürücü ve
ön yolcu bölümlerine ayrı ayrı
iklimlendirme yapılabilmesini sağlar.
Otomatik sıcaklık modunda, fan hızı
ve hava dağıtımı otomatik olarak
düzenlenir.
Kumanda düğmeleri:
■ Sürücü tarafındaki sıcaklık
■ Hava dağıtımı
■ Fan hızı
■ Ön yolcu tarafındaki sıcaklık
n=SoğutmaAUTO=Otomatik mod4=Manuel hava devridaim
modu (resirkülasyon)V=Buğudan ve buzdan
arındırma

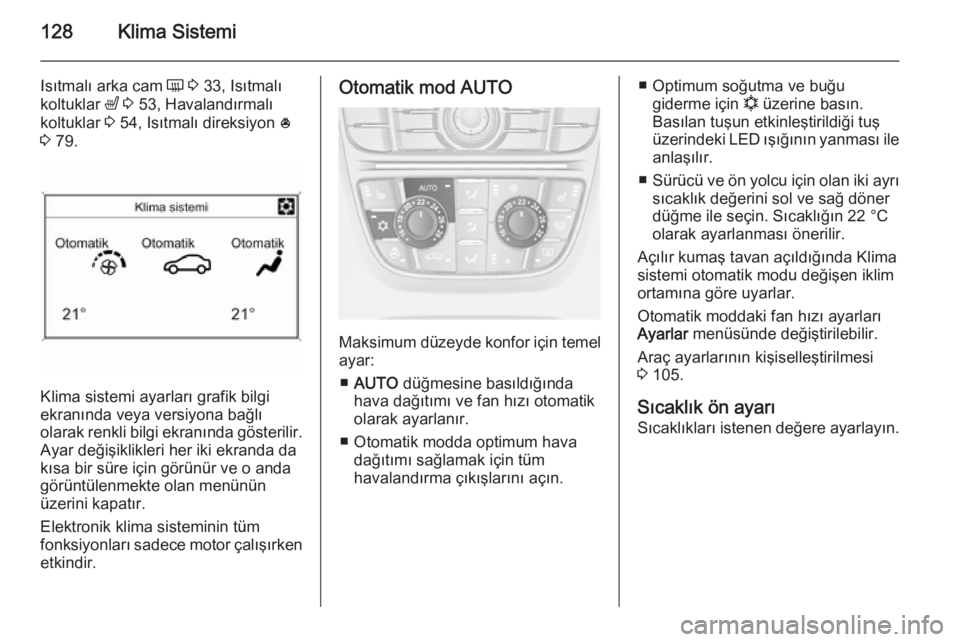

128Klima Sistemi
Isıtmalı arka cam Ü 3 33, Isıtmalı
koltuklar ß 3 53, Havalandırmalı
koltuklar 3 54, Isıtmalı direksiyon *
3 79.
Klima sistemi ayarları grafik bilgi
ekranında veya versiyona bağlı
olarak renkli bilgi ekranında gösterilir. Ayar değişiklikleri her iki ekranda da
kısa bir süre için görünür ve o anda
görüntülenmekte olan menünün
üzerini kapatır.
Elektronik klima sisteminin tüm
fonksiyonları sadece motor çalışırken
etkindir.
Otomatik mod AUTO
Maksimum düzeyde konfor için temel ayar:
■ AUTO düğmesine basıldığında
hava dağıtımı ve fan hızı otomatik
olarak ayarlanır.
■ Otomatik modda optimum hava dağıtımı sağlamak için tüm
havalandırma çıkışlarını açın.
■ Optimum soğutma ve buğu
giderme için n üzerine basın.
Basılan tuşun etkinleştirildiği tuş üzerindeki LED ışığının yanması ile
anlaşılır.
■ Sürücü ve ön yolcu için olan iki ayrı
sıcaklık değerini sol ve sağ döner
düğme ile seçin. Sıcaklığın 22 °C
olarak ayarlanması önerilir.
Açılır kumaş tavan açıldığında Klima sistemi otomatik modu değişen iklim
ortamına göre uyarlar.
Otomatik moddaki fan hızı ayarları
Ayarlar menüsünde değiştirilebilir.
Araç ayarlarının kişiselleştirilmesi
3 105.
Sıcaklık ön ayarı
Sıcaklıkları istenen değere ayarlayın.

Klima Sistemi129
Sıcaklık minimum Lo olarak
ayarlandığında, soğutma n
açıldığında, klima sistemi maksimum soğutma seviyesinde çalışır.
Sıcaklık maksimum Hi olarak
ayarlandığında klima sistemi
maksimum ısıtma seviyesinde çalışır.
Not
n açıksa, istenen kabin sıcaklığının
azaltılması motorun Autostop'tan
yeniden başlamasına veya
Autostop'un engellemesine neden
olabilir.
Camların buğudan ve buzdan
arındırılması V
■
V tuşuna basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
■ Soğutma için n düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
■ Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan en yüksek
hız kademesinde çalışır.
■ Arka cam ısıtıcısını Ü açın.
■ Önceki moda geri dönmek için, V
tuşuna basın, yeniden otomatik
moduna geçmek için: AUTO tuşuna
basın.
Otomatik arka cam ısıtması
Bilgi Ekranı Ayarlar menüsünde
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 105.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 137.
Manuel ayarlar Klima kontrol sistemi ayarları tuşların
ve döner düğmenin kullanılması ile
aşağıda anlatılan şekilde
değiştirilebilir. Herhangi bir ayar
değişikliği otomatik modu iptal
edecektir.

130Klima Sistemi
Fan hızı Z
Resimde gösterildiği gibi, fanın hızını
azaltmak için alt düğmeye ve
yükseltmek için de üst düğmeye
basın. Fan hızı kademesi ekranda
rakamlar ile gösterilir.
Alt tuşa daha uzun basıldığında: fan
ve soğutma kapatılır.
Üst tuşa daha uzun basıldığında: fan
maksimum hız ile çalışır.
Otomatik çalıştırma moduna geri
dönmek için: AUTO tuşuna basın.
Hava dağıtımı s, M , K
İstenen ayar işlemi için uygun
düğmeye basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
s=ön cama ve ön yan camlara.M=ayarlanabilen havalandırma
çıkışları üzerinden baş
bölgesine.K=ayak bölgesine.
Bütün kombinasyonlar mümkündür.
Otomatik hava dağıtımına geri
dönmek için: AUTO tuşuna basın.
Soğutma n
Soğutmayı açmak için
n düğmesine
basın. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır. Soğutma sadece motor çalışıyor ve klima sistemi fanı açık ise
çalışır.
Soğutmayı kapatmak için yeniden n
düğmesine basın.
Klima sistemi dış hava sıcaklığı bellibir seviyenin üzerinde olduğunda
havayı soğutur ve nemini alır
(kurutur). Bu yüzden aracın altından
yoğuşma suyu damlayabilir.

Klima Sistemi131
Soğutma veya kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın. Soğutma
sistemi kapatıldığında, klima sistemi
bir Autostop esnasında motorun
yeniden çalıştırılmasını talep etmez.
İstisna: buzdan arındırma sistemi
etkin ve dış hava sıcaklığı 0° C'nin
üzerinde ise, yeniden çalıştırma talep edilir.
Soğutma çalıştırıldığında ekranda
ACON veya kapatıldığında ACOFF
görüntülenir.
Soğutma sisteminin çalışması motor
çalıştıktan sonra bilgi ekranındaki
Ayarlar menüsünde etkinleştirilebilir
veya iptal edilebilir. Araç ayarlarının
kişiselleştirilmesi 3 105.Hava devirdaim (resirkülasyon)
modu 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
Sirkülasyon modunu devre dışı
bırakmak için 4 düğmesine
yeniden basın.
9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. Soğutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli ortam havası
koşullarında, üzerine soğuk hava
gelince ön cam dışarıdan
buğulanabilir. Ön cam dıştan
buğulanırsa, ön cam sileceklerini
çalıştırıp s devre dışı bırakın.
Temel ayarlar Bazı ayarlar bilgi ekranındaki Ayarlar
menüsünde değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 105.

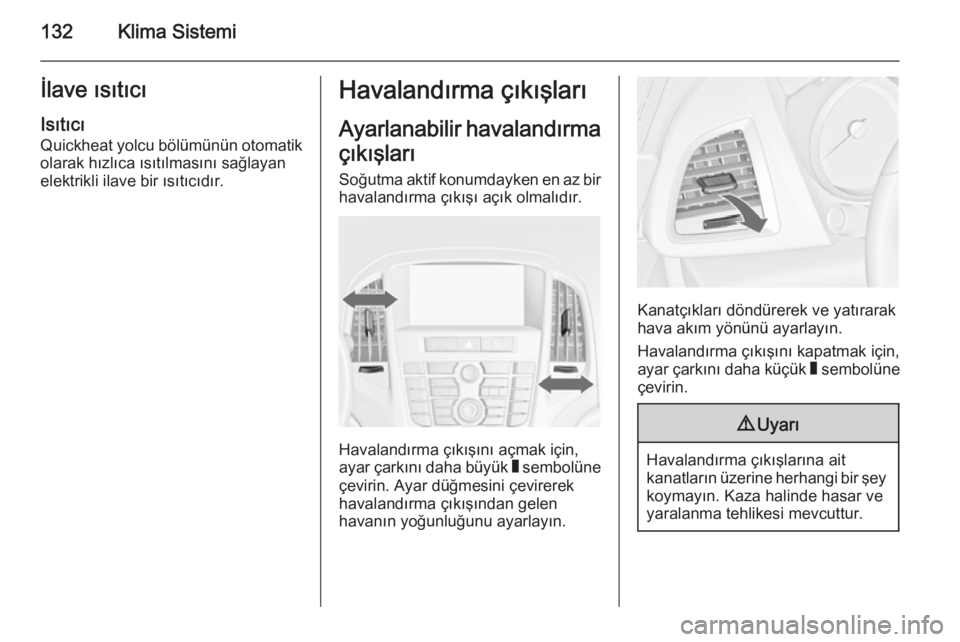

132Klima Sistemiİlave ısıtıcı
Isıtıcı Quickheat yolcu bölümünün otomatik
olarak hızlıca ısıtılmasını sağlayan
elektrikli ilave bir ısıtıcıdır.Havalandırma çıkışları
Ayarlanabilir havalandırma
çıkışları Soğutma aktif konumdayken en az bir
havalandırma çıkışı açık olmalıdır.
Havalandırma çıkışını açmak için,
ayar çarkını daha büyük W sembolüne
çevirin. Ayar düğmesini çevirerek
havalandırma çıkışından gelen
havanın yoğunluğunu ayarlayın.
Kanatçıkları döndürerek ve yatırarak
hava akım yönünü ayarlayın.
Havalandırma çıkışını kapatmak için,
ayar çarkını daha küçük W sembolüne
çevirin.
9 Uyarı
Havalandırma çıkışlarına ait
kanatların üzerine herhangi bir şey koymayın. Kaza halinde hasar ve
yaralanma tehlikesi mevcuttur.

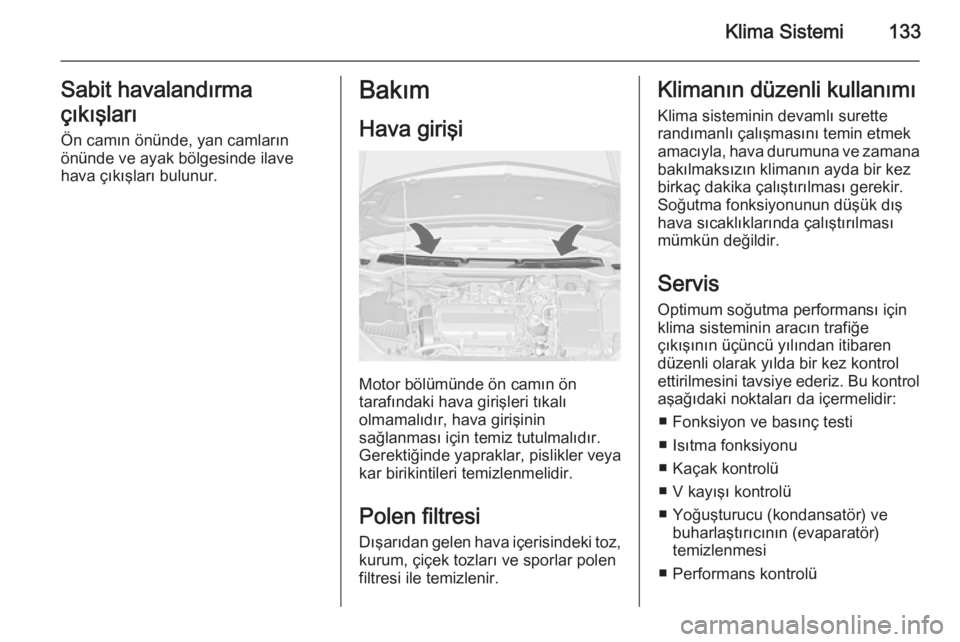

Klima Sistemi133Sabit havalandırma
çıkışları
Ön camın önünde, yan camların
önünde ve ayak bölgesinde ilave
hava çıkışları bulunur.Bakım
Hava girişi
Motor bölümünde ön camın ön
tarafındaki hava girişleri tıkalı
olmamalıdır, hava girişinin
sağlanması için temiz tutulmalıdır.
Gerektiğinde yapraklar, pislikler veya
kar birikintileri temizlenmelidir.
Polen filtresi
Dışarıdan gelen hava içerisindeki toz, kurum, çiçek tozları ve sporlar polen
filtresi ile temizlenir.
Klimanın düzenli kullanımı
Klima sisteminin devamlı surette
randımanlı çalışmasını temin etmek
amacıyla, hava durumuna ve zamana bakılmaksızın klimanın ayda bir kez
birkaç dakika çalıştırılması gerekir.
Soğutma fonksiyonunun düşük dış
hava sıcaklıklarında çalıştırılması
mümkün değildir.
Servis
Optimum soğutma performansı için
klima sisteminin aracın trafiğe
çıkışının üçüncü yılından itibaren
düzenli olarak yılda bir kez kontrol
ettirilmesini tavsiye ederiz. Bu kontrol aşağıdaki noktaları da içermelidir:
■ Fonksiyon ve basınç testi
■ Isıtma fonksiyonu
■ Kaçak kontrolü
■ V kayışı kontrolü
■ Yoğuşturucu (kondansatör) ve buharlaştırıcının (evaparatör)
temizlenmesi
■ Performans kontrolü

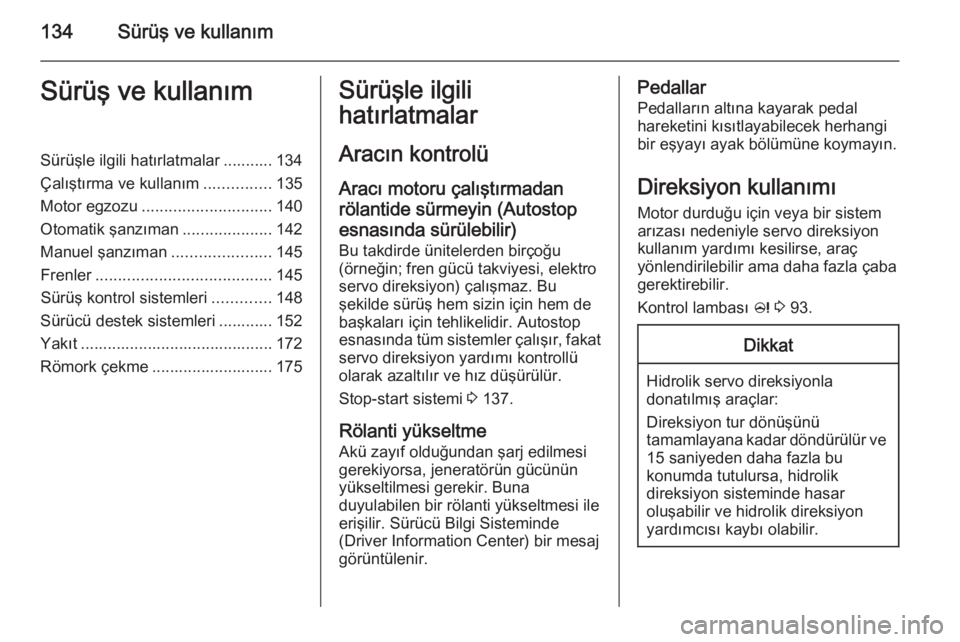

134Sürüş ve kullanımSürüş ve kullanımSürüşle ilgili hatırlatmalar ........... 134
Çalıştırma ve kullanım ...............135
Motor egzozu ............................. 140
Otomatik şanzıman ....................142
Manuel şanzıman ......................145
Frenler ....................................... 145
Sürüş kontrol sistemleri .............148
Sürücü destek sistemleri ............ 152
Yakıt ........................................... 172
Römork çekme ........................... 175Sürüşle ilgili
hatırlatmalar
Aracın kontrolü
Aracı motoru çalıştırmadan
rölantide sürmeyin (Autostop esnasında sürülebilir)
Bu takdirde ünitelerden birçoğu
(örneğin; fren gücü takviyesi, elektro
servo direksiyon) çalışmaz. Bu
şekilde sürüş hem sizin için hem de
başkaları için tehlikelidir. Autostop
esnasında tüm sistemler çalışır, fakat servo direksiyon yardımı kontrollü
olarak azaltılır ve hız düşürülür.
Stop-start sistemi 3 137.
Rölanti yükseltme Akü zayıf olduğundan şarj edilmesi
gerekiyorsa, jeneratörün gücünün
yükseltilmesi gerekir. Buna
duyulabilen bir rölanti yükseltmesi ile
erişilir. Sürücü Bilgi Sisteminde
(Driver Information Center) bir mesaj
görüntülenir.Pedallar
Pedalların altına kayarak pedal
hareketini kısıtlayabilecek herhangi
bir eşyayı ayak bölümüne koymayın.
Direksiyon kullanımı
Motor durduğu için veya bir sistem
arızası nedeniyle servo direksiyon
kullanım yardımı kesilirse, araç
yönlendirilebilir ama daha fazla çaba
gerektirebilir.
Kontrol lambası c 3 93.Dikkat
Hidrolik servo direksiyonla
donatılmış araçlar:
Direksiyon tur dönüşünü
tamamlayana kadar döndürülür ve 15 saniyeden daha fazla bu
konumda tutulursa, hidrolik
direksiyon sisteminde hasar
oluşabilir ve hidrolik direksiyon
yardımcısı kaybı olabilir.
