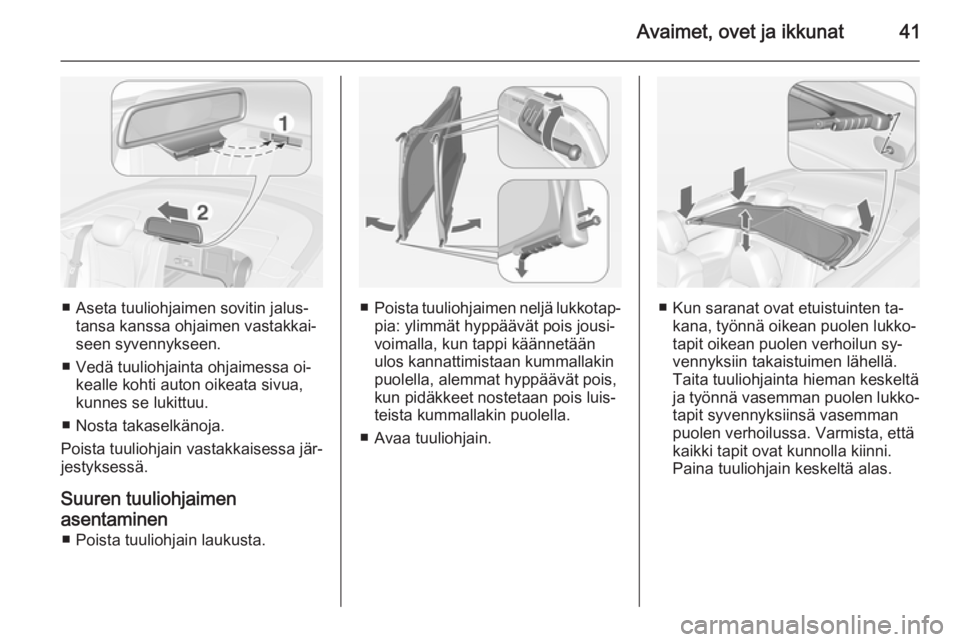

Avaimet, ovet ja ikkunat41
■ Aseta tuuliohjaimen sovitin jalus‐tansa kanssa ohjaimen vastakkai‐
seen syvennykseen.
■ Vedä tuuliohjainta ohjaimessa oi‐ kealle kohti auton oikeata sivua,kunnes se lukittuu.
■ Nosta takaselkänoja.
Poista tuuliohjain vastakkaisessa jär‐
jestyksessä.
Suuren tuuliohjaimen
asentaminen ■ Poista tuuliohjain laukusta.■ Poista tuuliohjaimen neljä lukkotap‐
pia: ylimmät hyppäävät pois jousi‐
voimalla, kun tappi käännetään
ulos kannattimistaan kummallakin
puolella, alemmat hyppäävät pois,
kun pidäkkeet nostetaan pois luis‐
teista kummallakin puolella.
■ Avaa tuuliohjain.■ Kun saranat ovat etuistuinten ta‐ kana, työnnä oikean puolen lukko‐
tapit oikean puolen verhoilun sy‐
vennyksiin takaistuimen lähellä.
Taita tuuliohjainta hieman keskeltä
ja työnnä vasemman puolen lukko‐ tapit syvennyksiinsä vasemmanpuolen verhoilussa. Varmista, että
kaikki tapit ovat kunnolla kiinni.
Paina tuuliohjain keskeltä alas.

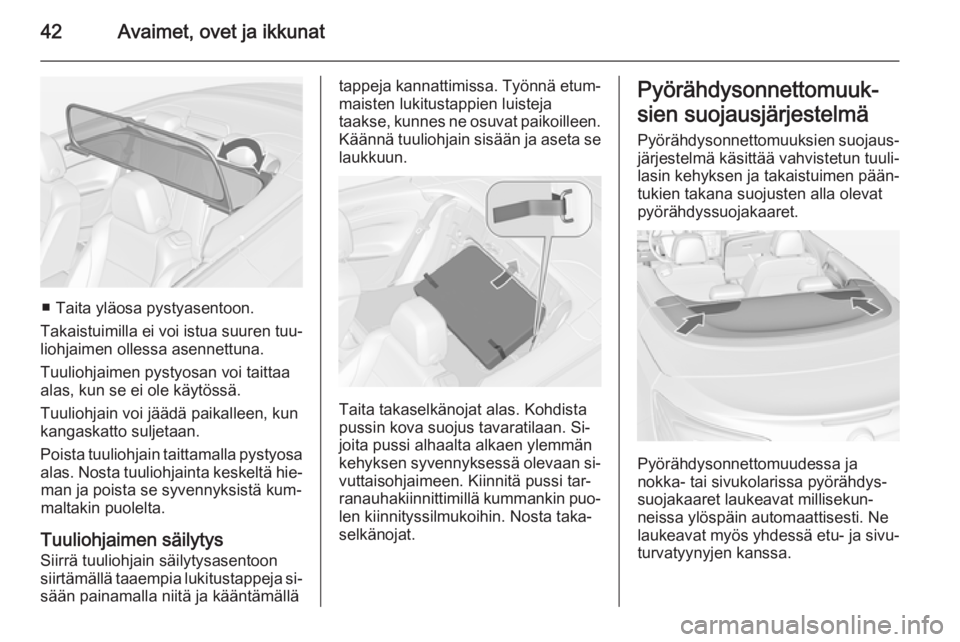

42Avaimet, ovet ja ikkunat
■ Taita yläosa pystyasentoon.
Takaistuimilla ei voi istua suuren tuu‐
liohjaimen ollessa asennettuna.
Tuuliohjaimen pystyosan voi taittaa
alas, kun se ei ole käytössä.
Tuuliohjain voi jäädä paikalleen, kun
kangaskatto suljetaan.
Poista tuuliohjain taittamalla pystyosa
alas. Nosta tuuliohjainta keskeltä hie‐ man ja poista se syvennyksistä kum‐
maltakin puolelta.
Tuuliohjaimen säilytys Siirrä tuuliohjain säilytysasentoon
siirtämällä taaempia lukitustappeja si‐ sään painamalla niitä ja kääntämällä
tappeja kannattimissa. Työnnä etum‐ maisten lukitustappien luisteja
taakse, kunnes ne osuvat paikoilleen.
Käännä tuuliohjain sisään ja aseta se laukkuun.
Taita takaselkänojat alas. Kohdista
pussin kova suojus tavaratilaan. Si‐
joita pussi alhaalta alkaen ylemmän
kehyksen syvennyksessä olevaan si‐
vuttaisohjaimeen. Kiinnitä pussi tar‐
ranauhakiinnittimillä kummankin puo‐
len kiinnityssilmukoihin. Nosta taka‐
selkänojat.
Pyörähdysonnettomuuk‐
sien suojausjärjestelmä
Pyörähdysonnettomuuksien suojaus‐ järjestelmä käsittää vahvistetun tuuli‐
lasin kehyksen ja takaistuimen pään‐
tukien takana suojusten alla olevat
pyörähdyssuojakaaret.
Pyörähdysonnettomuudessa ja
nokka- tai sivukolarissa pyörähdys‐
suojakaaret laukeavat millisekun‐
neissa ylöspäin automaattisesti. Ne
laukeavat myös yhdessä etu- ja sivu‐ turvatyynyjen kanssa.

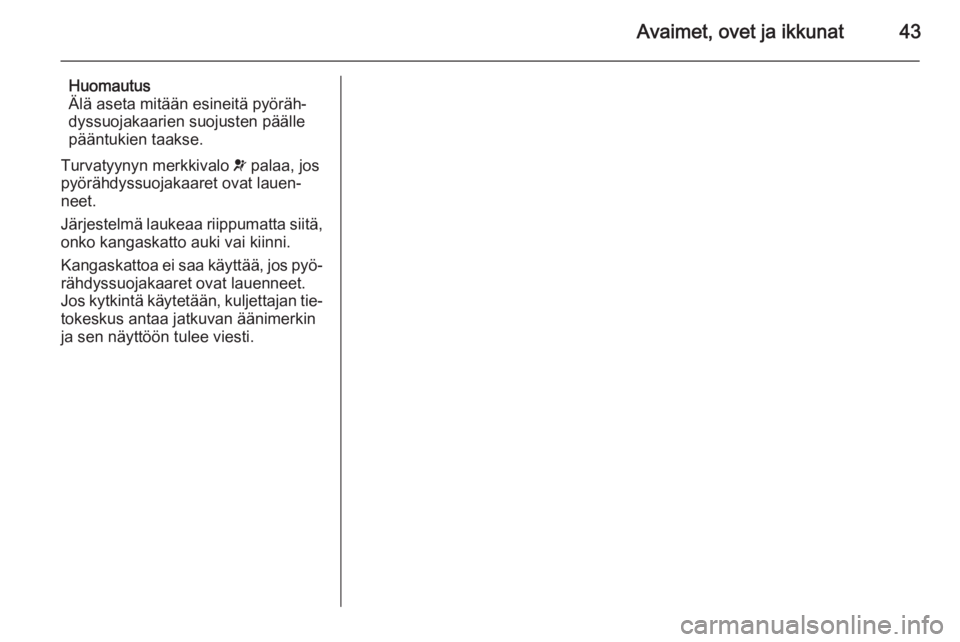

Avaimet, ovet ja ikkunat43
Huomautus
Älä aseta mitään esineitä pyöräh‐
dyssuojakaarien suojusten päälle
pääntukien taakse.
Turvatyynyn merkkivalo v palaa, jos
pyörähdyssuojakaaret ovat lauen‐
neet.
Järjestelmä laukeaa riippumatta siitä,
onko kangaskatto auki vai kiinni.
Kangaskattoa ei saa käyttää, jos pyö‐
rähdyssuojakaaret ovat lauenneet.
Jos kytkintä käytetään, kuljettajan tie‐
tokeskus antaa jatkuvan äänimerkin
ja sen näyttöön tulee viesti.

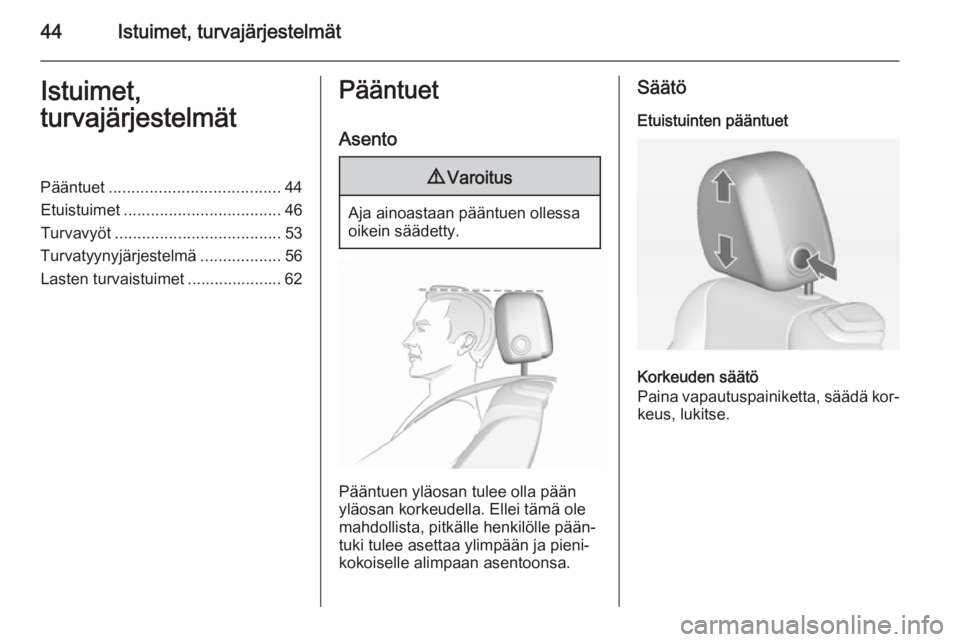

44Istuimet, turvajärjestelmätIstuimet,
turvajärjestelmätPääntuet ...................................... 44
Etuistuimet ................................... 46
Turvavyöt ..................................... 53
Turvatyynyjärjestelmä ..................56
Lasten turvaistuimet ..................... 62Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Säätö
Etuistuinten pääntuet
Korkeuden säätö
Paina vapautuspainiketta, säädä kor‐
keus, lukitse.

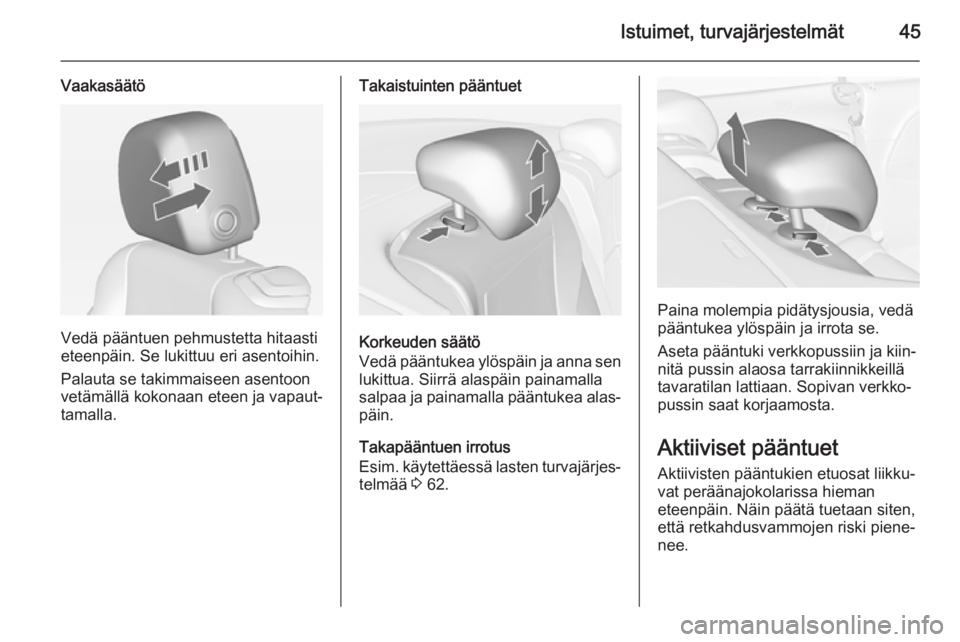

Istuimet, turvajärjestelmät45
Vaakasäätö
Vedä pääntuen pehmustetta hitaasti
eteenpäin. Se lukittuu eri asentoihin.
Palauta se takimmaiseen asentoon
vetämällä kokonaan eteen ja vapaut‐
tamalla.
Takaistuinten pääntuet
Korkeuden säätö
Vedä pääntukea ylöspäin ja anna sen lukittua. Siirrä alaspäin painamalla
salpaa ja painamalla pääntukea alas‐
päin.
Takapääntuen irrotus
Esim. käytettäessä lasten turvajärjes‐
telmää 3 62.
Paina molempia pidätysjousia, vedä
pääntukea ylöspäin ja irrota se.
Aseta pääntuki verkkopussiin ja kiin‐
nitä pussin alaosa tarrakiinnikkeillä
tavaratilan lattiaan. Sopivan verkko‐
pussin saat korjaamosta.
Aktiiviset pääntuet
Aktiivisten pääntukien etuosat liikku‐
vat peräänajokolarissa hieman
eteenpäin. Näin päätä tuetaan siten,
että retkahdusvammojen riski piene‐
nee.

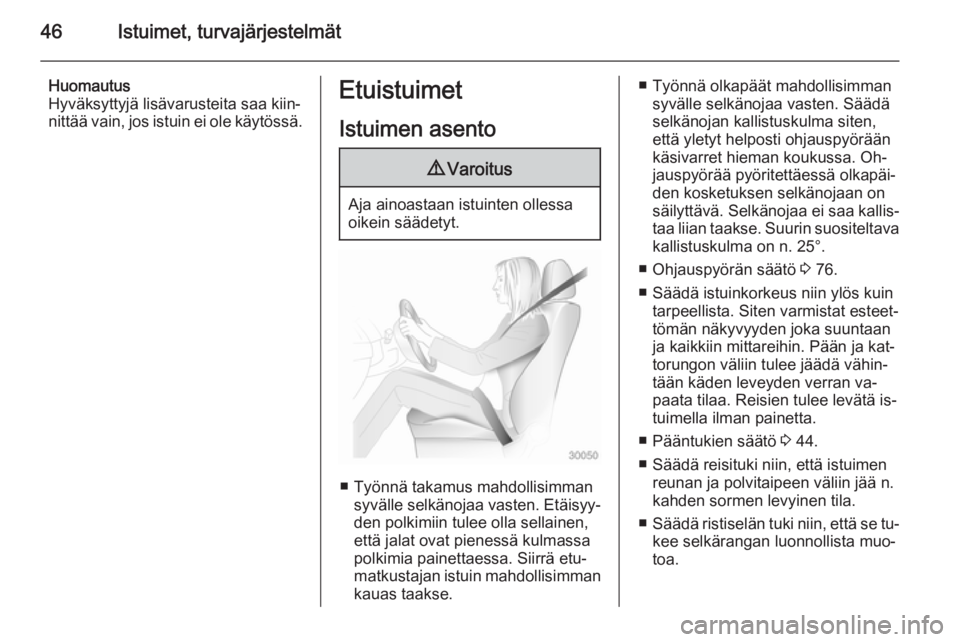

46Istuimet, turvajärjestelmät
Huomautus
Hyväksyttyjä lisävarusteita saa kiin‐
nittää vain, jos istuin ei ole käytössä.Etuistuimet
Istuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
■ Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyy‐
den polkimiin tulee olla sellainen,
että jalat ovat pienessä kulmassa
polkimia painettaessa. Siirrä etu‐
matkustajan istuin mahdollisimman
kauas taakse.
■ Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädäselkänojan kallistuskulma siten,
että yletyt helposti ohjauspyörään
käsivarret hieman koukussa. Oh‐
jauspyörää pyöritettäessä olkapäi‐
den kosketuksen selkänojaan on
säilyttävä. Selkänojaa ei saa kallis‐
taa liian taakse. Suurin suositeltava kallistuskulma on n. 25°.
■ Ohjauspyörän säätö 3 76.
■ Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteet‐
tömän näkyvyyden joka suuntaan
ja kaikkiin mittareihin. Pään ja kat‐
torungon väliin tulee jäädä vähin‐
tään käden leveyden verran va‐
paata tilaa. Reisien tulee levätä is‐
tuimella ilman painetta.
■ Pääntukien säätö 3 44.
■ Säädä reisituki niin, että istuimen reunan ja polvitaipeen väliin jää n.
kahden sormen levyinen tila.
■ Säädä ristiselän tuki niin, että se tu‐
kee selkärangan luonnollista muo‐ toa.

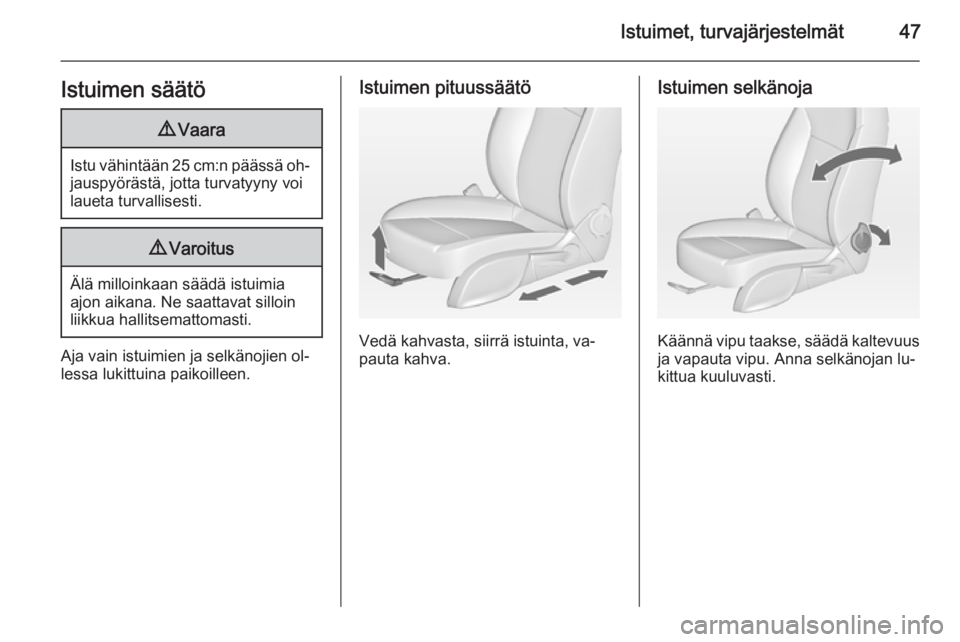

Istuimet, turvajärjestelmät47Istuimen säätö9Vaara
Istu vähintään 25 cm:n päässä oh‐
jauspyörästä, jotta turvatyyny voi
laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Aja vain istuimien ja selkänojien ol‐
lessa lukittuina paikoilleen.
Istuimen pituussäätö
Vedä kahvasta, siirrä istuinta, va‐
pauta kahva.
Istuimen selkänoja
Käännä vipu taakse, säädä kaltevuus ja vapauta vipu. Anna selkänojan lu‐
kittua kuuluvasti.

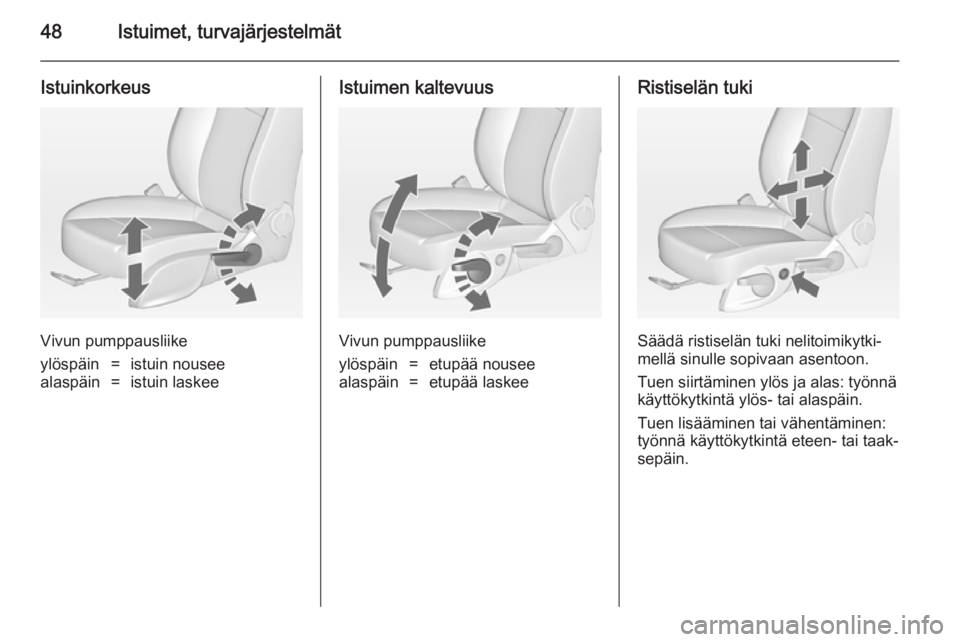

48Istuimet, turvajärjestelmät
Istuinkorkeus
Vivun pumppausliike
ylöspäin=istuin nouseealaspäin=istuin laskeeIstuimen kaltevuus
Vivun pumppausliike
ylöspäin=etupää nouseealaspäin=etupää laskeeRistiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä sinulle sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐
sepäin.
