2014.5 OPEL ASTRA J Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine231
Sõiduki aku laadimine9Hoiatus
Peatumis-käivitamissüsteemiga
sõidukitel veenduge akulaadijat
kasutades, et laadimispotentsiaal
ei ületaks 14,6 V. Vastasel juhul
võite sõiduki akut kahjustada.
Käivitamine teiselt akult 3 277.
Hoiatussilt
Sümbolite tähendused: ■ Sädemed, lahtine tuli ja suitsetamine keelatud.
■ Varjake alati silmi. Plahvatusohtlikud gaasid võivad
põhjustada pimedaksjäämist või
tervisekahjustusi.
■ Hoidke sõiduki aku lastele kättesaamatus kohas.
■ Sõiduki aku sisaldab väävelhapet, mis võib põhjustada
pimedaksjäämist või tõsiseid
põletusi.
■ Lisateavet vt omaniku käsiraamatust.
■ Sõiduki aku ümbruses võib leiduda
plahvatusohtlikku gaasi.Diislikütuse süsteemi
tühjendamine Kui paak on tühjaks sõidetud, tuleb
diislikütuse süsteemist õhk välja
lasta. Lülitage süüde sisse kolm
korda, iga kord 15 sekundiks.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrake sama mitte vähem kui 5-sekundilise
vahega. Kui mootor ei käivitu,
pöörduge abi saamiseks
hooldustöökotta.
Klaasipuhastiharjade
vahetamine

232Sõiduki hooldamine
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Tagaklaasipuhasti hari
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel ja võtta see ära.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.Lambi vahetamine
Lülitada välja süüde ja lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Lambi kontrollimine Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.

Sõiduki hooldamine233Halogeen-esilaternad5-ukseline luukpära, 4-ukseline
järskpära, Sports Tourer
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.
Välimine lähitule (1) lamp.
Sisemine kaugtule (2) lamp.
Külg- ja päevasõidutuled (3) .
Lähituled (1)
1. Keerata katet (1) vastupäeva ja
eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
5. Asetada kate kohale ja keerata päripäeva.

234Sõiduki hooldamine
Kaugtuled (2)
1. Keerata katet (2) vastupäeva jaeemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
5. Asetada kate kohale ja keerata päripäeva.
Külgtuled/päevasõidutuled (3)
1. Keerata katet (3) vastupäeva ja eemaldada. Kasutada katte
pööramiseks kruvikeerajat.
2. Vajutada klambrid kokku ja eemaldada lambipesa peegeldist.
3. Eemaldada lamp pesast javahetada lamp.
4. Panna lambipesa peegeldissse. Asetada kate kohale ja keerata
päripäeva.

Sõiduki hooldamine235
3-ukseline luukpära
Bihalogeen-esituled (1) ühe lambiga
lähi- ja kaugtuledeks.
Külg- ja päevasõidutuled (2) .
Lähi/kaugtuled (1)
1. Keerata katet (1) vastupäeva ja
eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.

236Sõiduki hooldamine
Külg- ja päevasõidutuled (2)
1. Vabastamiseks keeratalambipesa (2) vastupäeva.
Eemaldada lambipesa
peegeldist.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp. 4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Kohanduvad esituled9 Oht
Kohanduvate esitulede süsteemis
kasutatakse ksenoon-
esilaternaid.
Ksenoon-esilaternad töötavad eriti kõrge elektripingega. Neid ei
tohi puudutada. Lambid tuleb lasta
vahetada hooldustöökojas.
Külgtuled/päevasõidutuled on
konstrueeritud valgusdioodidena ja
neid ei saa vahetada.
Kurvivalgustuse lampe võib
vahetada.

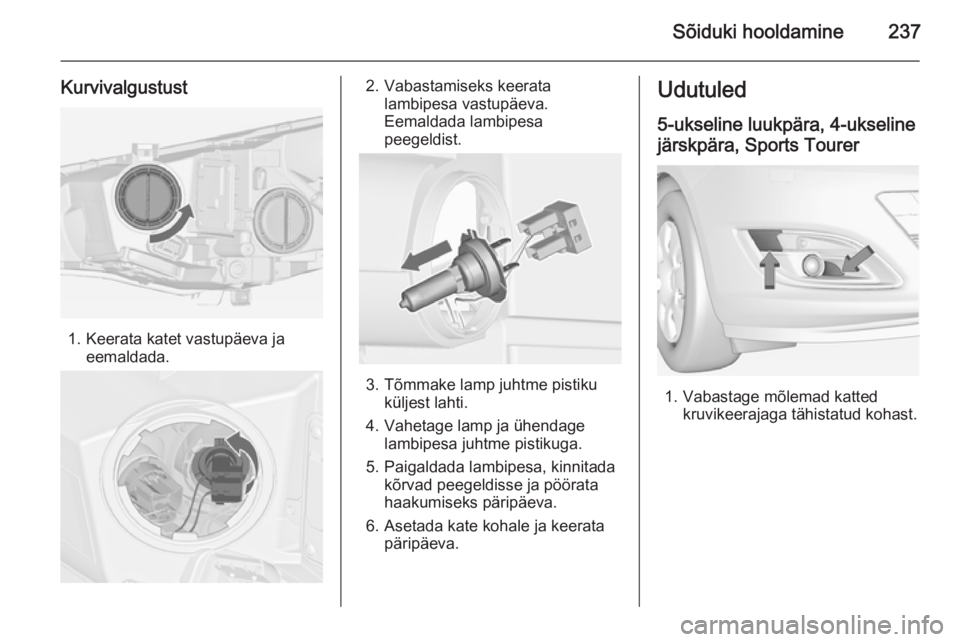

Sõiduki hooldamine237
Kurvivalgustust
1. Keerata katet vastupäeva jaeemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Tõmmake lamp juhtme pistiku küljest lahti.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Udutuled
5-ukseline luukpära, 4-ukseline
järskpära, Sports Tourer
1. Vabastage mõlemad katted kruvikeerajaga tähistatud kohast.

238Sõiduki hooldamine
2. Keerake mõlemad kruvid lahti jaeemaldage suunatulede plokk
kaitseraualt.
3. Keerake kolm kruvi lahti ja eemaldage udutulede plokk
kaitseraualt.
4. Pöörata lambipesa vastupäeva ja eemaldada see peegeldist.
5. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
6. Paigaldage ja sisestage lambipesa peegeldisse, keerake
pesa päripäeva ja kinnitage pistik.
7. Paigaldage udutulede plokk kaitseraua külge ja kinnitage
kolme kruviga.
8. Paigaldage suunatulede plokk kaitseraua külge ja kinnitage kahe
kruviga.
9. Kinnitage mõlemad katted.
3-ukseline luukpära
1. Vabastage kate süvendist kruvikeerajaga kangutades ja
eemaldage kate.
