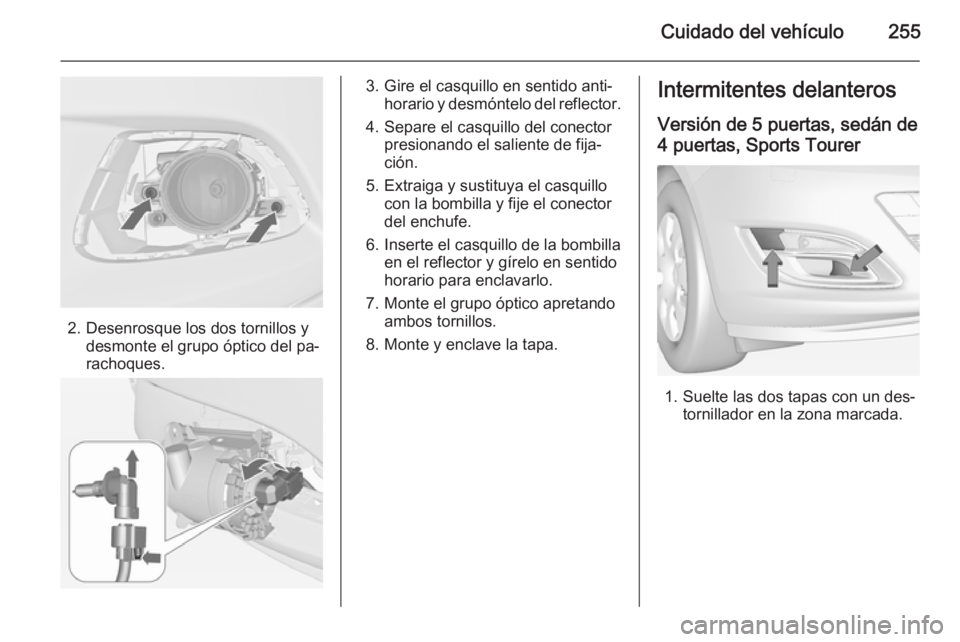

2. Desenrosque los dos tornillos ydesmonte el grupo óptico del pa‐
rachoques.
3. Gire el casquillo en sentido anti‐ horario y desmóntelo del reflector.
4. Separe el casquillo del conector presionando el saliente de fija‐
ción.
5. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
6. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
7. Monte el grupo óptico apretando ambos tornillos.
8. Monte y enclave la tapa.Intermitentes delanteros
Versión de 5 puertas, sedán de4 puertas, Sports Tourer
1. Suelte las dos tapas con un des‐ tornillador en la zona marcada.
Page 258 of 355
256Cuidado del vehículo

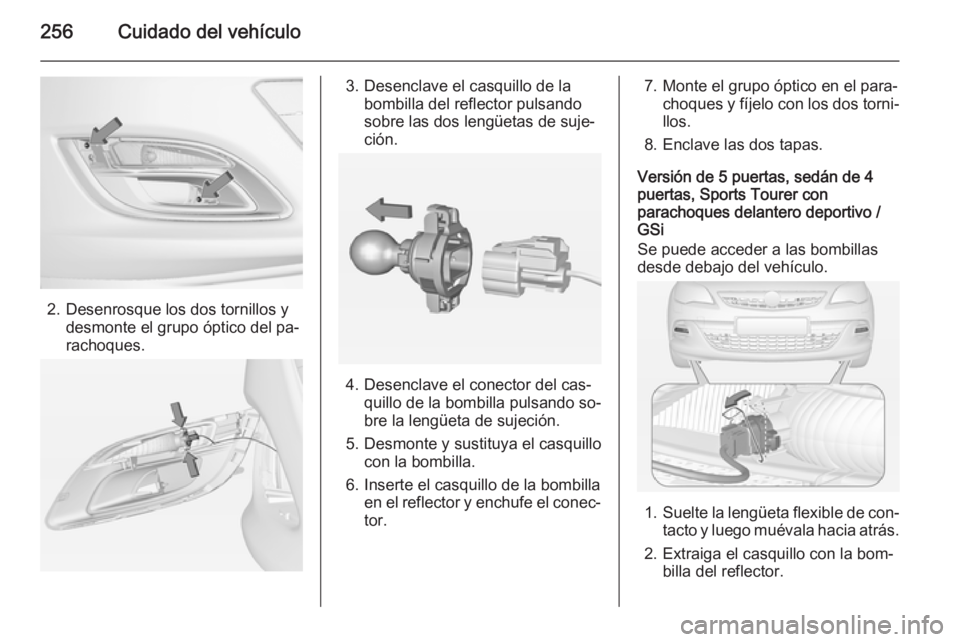

2. Desenrosque los dos tornillos ydesmonte el grupo óptico del pa‐
rachoques.
3. Desenclave el casquillo de la bombilla del reflector pulsando
sobre las dos lengüetas de suje‐
ción.
4. Desenclave el conector del cas‐ quillo de la bombilla pulsando so‐
bre la lengüeta de sujeción.
5. Desmonte y sustituya el casquillo con la bombilla.
6. Inserte el casquillo de la bombilla en el reflector y enchufe el conec‐
tor.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Enclave las dos tapas.
Versión de 5 puertas, sedán de 4
puertas, Sports Tourer con
parachoques delantero deportivo /
GSi
Se puede acceder a las bombillas
desde debajo del vehículo.

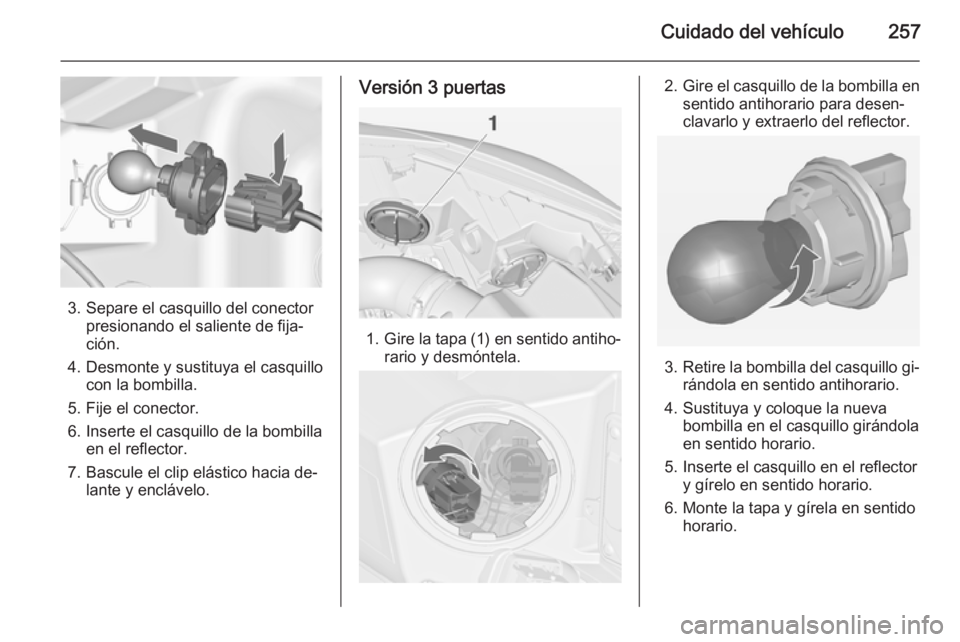

1. Suelte la lengüeta flexible de con‐
tacto y luego muévala hacia atrás.
2. Extraiga el casquillo con la bom‐ billa del reflector.
Page 259 of 355
Cuidado del vehículo257
3. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
4. Desmonte y sustituya el casquillo con la bombilla.
5. Fije el conector.
6. Inserte el casquillo de la bombilla en el reflector.
7. Bascule el clip elástico hacia de‐ lante y enclávelo.
Versión 3 puertas
1.Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo y extraerlo del reflector.
3. Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
4. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa y gírela en sentido horario.
Page 260 of 355
258Cuidado del vehículoLuces traseras
Versión 5 puertas

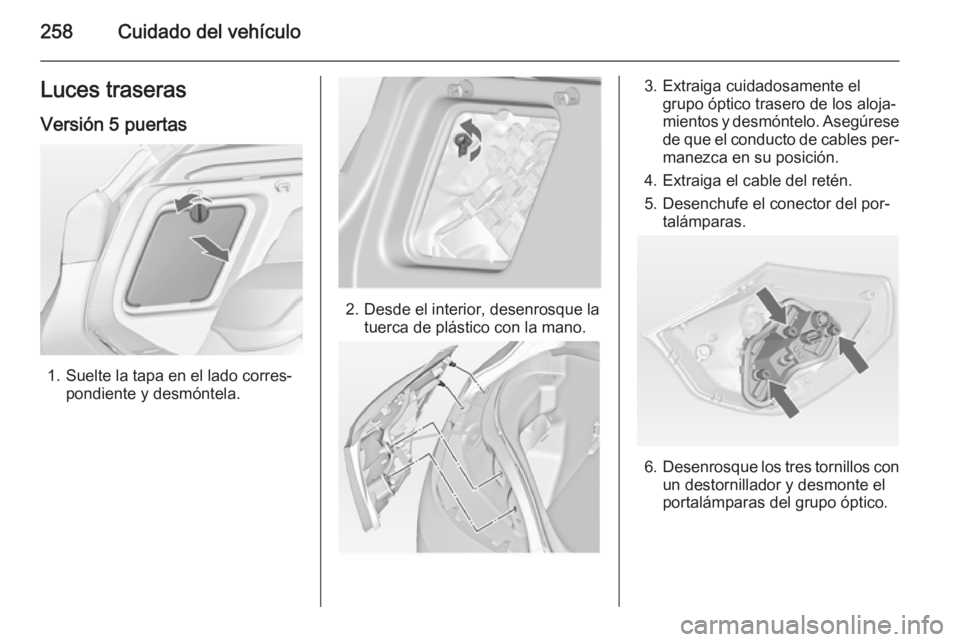

1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.
2. Desde el interior, desenrosque la tuerca de plástico con la mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables per‐ manezca en su posición.
4. Extraiga el cable del retén.
5. Desenchufe el conector del por‐ talámparas.
6. Desenrosque los tres tornillos con
un destornillador y desmonte el
portalámparas del grupo óptico.
Page 261 of 355
Cuidado del vehículo259
7.Para desmontar y sustituir la bom‐
billa, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Luz de freno ( 2)
Intermitente ( 3)
8. Inserte el portalámparas en el grupo óptico trasero y atorníllelo
en su posición. Enchufe el conec‐
tor del cableado y meta el cable
en el retén. Monte el grupo óptico con los pasadores de sujeción en
los alojamientos de la carrocería
y apriete la tuerca de fijación
desde el interior del comparti‐
mento de carga.
Cierre y enclave la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
la tapa y las dos tapas ciegas en el lado correspondiente.
2. Desenrosque y desmonte los tres
tornillos.
3. Desmonte el grupo óptico. Ase‐ gúrese de que el conducto de ca‐bles permanezca en su posición.
4. Presione el saliente de fijación y desmonte el portalámparas del
grupo óptico.
Page 262 of 355
260Cuidado del vehículo

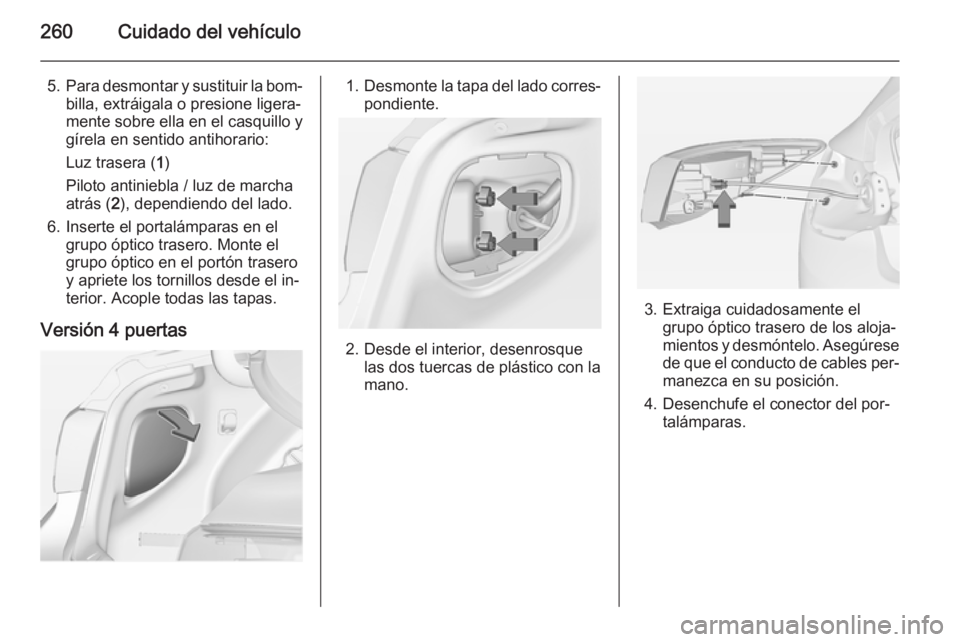

5.Para desmontar y sustituir la bom‐
billa, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
6. Inserte el portalámparas en el grupo óptico trasero. Monte el
grupo óptico en el portón trasero
y apriete los tornillos desde el in‐
terior. Acople todas las tapas.
Versión 4 puertas1. Desmonte la tapa del lado corres‐
pondiente.
2. Desde el interior, desenrosque las dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables per‐ manezca en su posición.
4. Desenchufe el conector del por‐ talámparas.
Page 263 of 355

Cuidado del vehículo261
5. Desmonte el portalámparas gi‐rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
6. Inserte el portalámparas y gírelo en sentido horario. Conecte el en‐chufe del cableado. Monte el
grupo óptico con los pasadores
de sujeción en los alojamientos
de la carrocería y apriete las tuer‐
cas de fijación desde el interior del
compartimento de carga. Coloque la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
la tapa en el lado correspon‐
diente.
2. Desmonte el portalámparas gi‐ rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
3. Inserte el portalámparas y gírelo en sentido horario. Coloque la
tapa.
Sports Tourer
1. En el lado izquierdo, baje la tapa y desmóntela.
Page 264 of 355
262Cuidado del vehículo

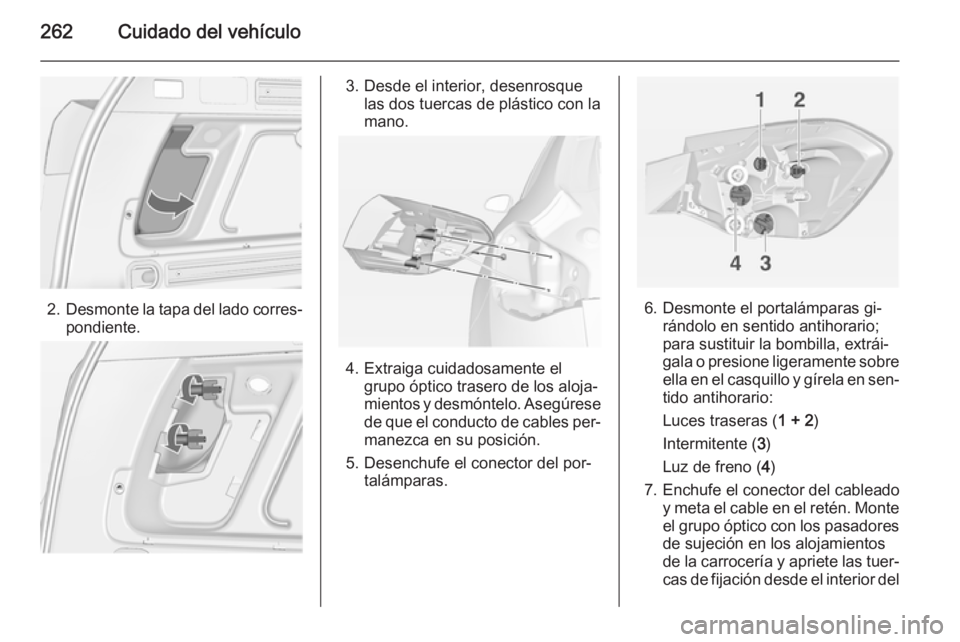

2.Desmonte la tapa del lado corres‐
pondiente.
3. Desde el interior, desenrosque las dos tuercas de plástico con la
mano.
4. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables per‐ manezca en su posición.
5. Desenchufe el conector del por‐ talámparas.
6. Desmonte el portalámparas gi‐ rándolo en sentido antihorario;
para sustituir la bombilla, extrái‐
gala o presione ligeramente sobre
ella en el casquillo y gírela en sen‐ tido antihorario:
Luces traseras ( 1 + 2)
Intermitente ( 3)
Luz de freno ( 4)
7. Enchufe el conector del cableado y meta el cable en el retén. Monte
el grupo óptico con los pasadores de sujeción en los alojamientos
de la carrocería y apriete las tuer‐ cas de fijación desde el interior del
