Page 217 of 355

Conducción y manejo215Asistente de aparcamientoavanzado
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del
conductor y señales acústicas. Sin
embargo, esto no exime al conductor de su responsabilidad al aceptar el
hueco sugerido para aparcar y en la
maniobra de aparcamiento.
El sistema utiliza los sensores del
asistente de aparcamiento combina‐
dos con dos sensores adicionales en ambos lados del parachoques delan‐tero y trasero.
Botón D
Tanto el asistente de aparcamiento
avanzado y como el asistente de
aparcamiento 3 211 emplean el
mismo botón para el funcionamiento
de sus sistemas. Pulse brevemente,
una vez, el botón pulsador para acti‐
var o desactivar el asistente de apar‐
camiento. Pulse el botón pulsador
D durante aprox. un segundo para
activar o desactivar el asistente de
aparcamiento avanzado.
Si un sistema está activo, podrá cam‐ biar entre ambos sistemas pulsando
el botón más o menos tiempo.Activación
Cuando busque un hueco para apar‐
car, hay que activar el sistema empu‐
jando el botón D durante aproxima‐
damente un segundo.
El sistema sólo podrá activarse a ve‐
locidades de hasta 30 km/h y el sis‐
tema buscará un lugar de estaciona‐ miento a velocidades de hasta
30 km/h.
La distancia máxima permisible entre el vehículo y una fila de coches esta‐
cionados es de 1,8 m.
Page 218 of 355

216Conducción y manejo
Nota
Antes de utilizar el asistente de
aparcamiento avanzado por primera vez, el vehículo debe conducirse du‐
rante al menos 40 km para calibrar
el sistema automáticamente.
Funcionamiento
Cuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Al detectar un hueco ade‐
cuado, el centro de información del
conductor ofrecerá información visual
y una señal acústica.
La sugerencia de un hueco de apar‐
camiento del sistema se considera
aceptada cuando el conductor de‐
tiene el vehículo en un intervalo de
10 metros después de producirse el
mensaje de parada. El sistema cal‐
cula el trazado óptimo para aparcar
en el hueco indicado. Luego ayuda al conductor a maniobrar dándole ins‐trucciones detalladas.
Las instrucciones consisten en:
■ una indicación cuando se circula a más de 30 km/h,
■ la petición de parar el vehículo cuando se detecta un hueco para
aparcar,
■ la dirección de conducción durante
la maniobra de aparcamiento,
■ la posición del volante durante el aparcamiento,
■ para algunas instrucciones, se muestra una barra de progreso.
Una maniobra de aparcamiento exi‐
tosa se indica mediante el símbolo de
posición Final.
Page 219 of 355

Conducción y manejo217
Si el conductor no detiene el vehículo
en los 10 metros siguientes a la pro‐
puesta del hueco para aparcar, el sis‐
tema empieza a buscar otro hueco
adecuado.
Cambio de lado para aparcar
El sistema está configurado para de‐ tectar huecos para aparcar en el lado
del acompañante. Para detectar hue‐ cos de aparcamiento en el lado delconductor, cambie al intermitente del
lado del conductor.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. Se mostrarán los men‐
sajes con mayor prioridad, como los
mensajes del vehículo 3 134. Des‐
pués de confirmar este mensaje pul‐
sando el botón SET/CLR, vuelven a
aparecer los mensajes del asistente
de aparcamiento y puede continuar
aparcando.
DesactivaciónEl sistema se desactiva al:
■ pulsador D durante aproximada‐
mente un segundo
■ finalizar con éxito la maniobra de aparcamiento
■ circular a más de 30 km/h
■ desconectar el encendido
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.Avería
Aparece un mensaje de estado en el
centro de información del conductor
cuando:
■ hay una avería en el sistema
■ el conductor no completa con éxito
la maniobra de aparcamiento
■ el sistema no está operativo
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐ niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse el botón D durante
aproximadamente un segundo para
activar el sistema y buscar un nuevo
hueco para aparcar.
Page 220 of 355

218Conducción y manejo
Indicaciones importantes para
el uso de los sistemas de
asistencia al aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Debe prestarse especial atención
a los obstáculos bajos que puedan
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento de los sensores
puede verse reducido si están cu‐ biertos, p. ej., por hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐ sada.
Son aplicables condiciones espe‐
ciales si se trata de vehículos más altos (p. ej., vehículos todoterreno, monovolúmenes, furgonetas). No
se puede garantizar la identifica‐
ción de objetos en la parte supe‐
rior de estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
El asistente de aparcamiento no detectará objetos que estén fuera
del alcance de detección.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐
bra de aparcamiento en paralelo.
Alerta de punto ciego
lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a cualquier lado del vehículo, dentro de
una zona especificada de "punto
ciego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐
quierdo y derecho del vehículo.
Page 221 of 355

Conducción y manejo2199Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta: ■ Vehículos fuera de las zonas del
punto ciego laterales que pue‐
dan acercarse rápidamente.
■ Peatones, ciclistas o animales.
Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar como advertencia para evitar
el cambio de carril.
La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los
símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la pan‐
talla de información, personalización
del vehículo 3 141.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección El sensor del sistema abarca una
zona de unos 3 metros a ambos lados
del vehículo. Dicha zona comienza
en cada retrovisor exterior y se ex‐
tiende hacia atrás unos 3 metros. La
altura de la zona se sitúa aproxima‐
damente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El
Page 222 of 355

220Conducción y manejo
sistema no detecta vehículos
estacionados ni aquellos que se aproximan en sentido opuesto.
Avería
En circunstancias normales se pue‐
den producir ausencia de alertas oca‐
sionales.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐ recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo o aguanieve. Ins‐ trucciones de limpieza 3 300.
En caso de avería en el sistema, o si este no funcionara debido a condicio‐
nes temporales, se mostrará un men‐ saje en el centro de información del
conductor. Recurra a la ayuda de un
taller.
Cámara retrovisora La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás mos‐
trando una vista de la zona que hay detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada en el tirador del portón trasero y ofrece un ángulo
de visión de 130°.
Page 223 of 355

Conducción y manejo221

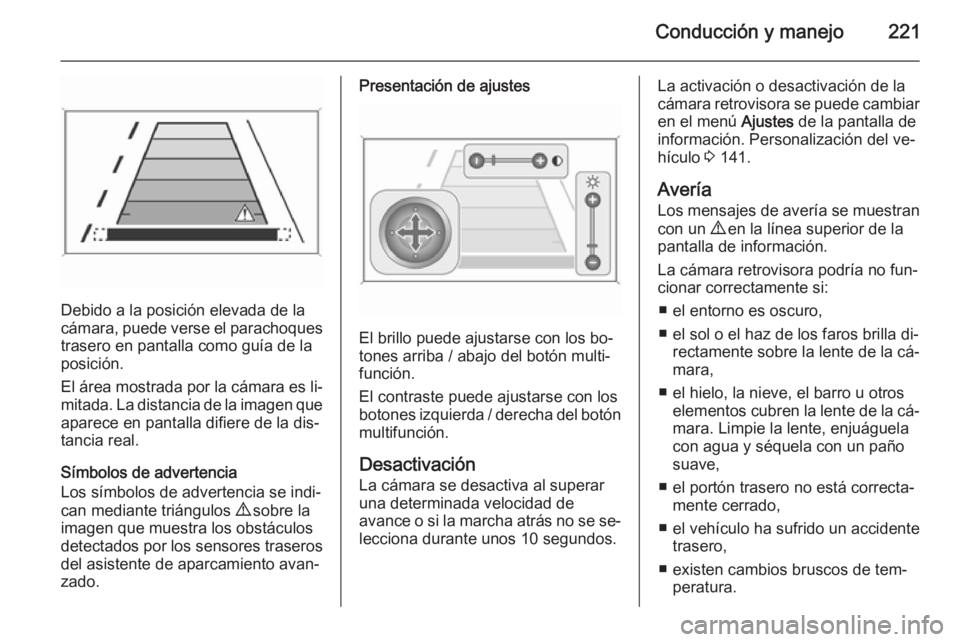

Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Símbolos de advertencia
Los símbolos de advertencia se indi‐ can mediante triángulos 9 sobre la
imagen que muestra los obstáculos
detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Presentación de ajustes
El brillo puede ajustarse con los bo‐
tones arriba / abajo del botón multi‐
función.
El contraste puede ajustarse con los
botones izquierda / derecha del botón
multifunción.
Desactivación La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos 10 segundos.
La activación o desactivación de la
cámara retrovisora se puede cambiar
en el menú Ajustes de la pantalla de
información. Personalización del ve‐
hículo 3 141.
Avería
Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no fun‐
cionar correctamente si:
■ el entorno es oscuro,
■ el sol o el haz de los faros brilla di‐ rectamente sobre la lente de la cá‐
mara,
■ el hielo, la nieve, el barro u otros elementos cubren la lente de la cá‐mara. Limpie la lente, enjuáguelacon agua y séquela con un paño
suave,
■ el portón trasero no está correcta‐ mente cerrado,
■ el vehículo ha sufrido un accidente trasero,
■ existen cambios bruscos de tem‐ peratura.
Page 224 of 355

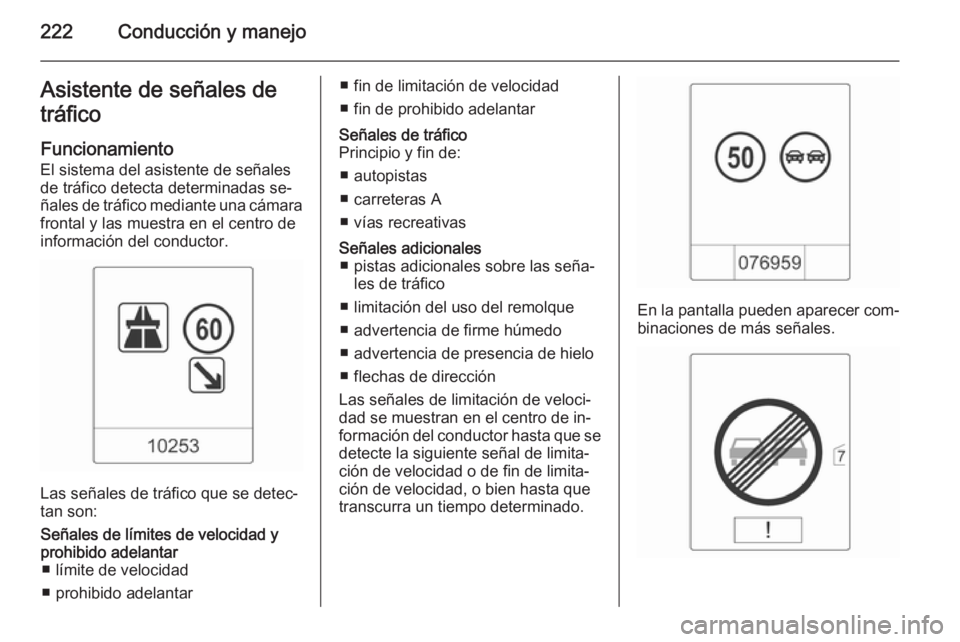

222Conducción y manejoAsistente de señales de
tráfico
Funcionamiento
El sistema del asistente de señales
de tráfico detecta determinadas se‐
ñales de tráfico mediante una cámara
frontal y las muestra en el centro de
información del conductor.
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ■ límite de velocidad
■ prohibido adelantar■ fin de limitación de velocidad
■ fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
■ autopistas
■ carreteras A
■ vías recreativasSeñales adicionales ■ pistas adicionales sobre las seña‐ les de tráfico
■ limitación del uso del remolque
■ advertencia de firme húmedo
■ advertencia de presencia de hielo
■ flechas de dirección
Las señales de limitación de veloci‐
dad se muestran en el centro de in‐
formación del conductor hasta que se detecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.
En la pantalla pueden aparecer com‐
binaciones de más señales.
