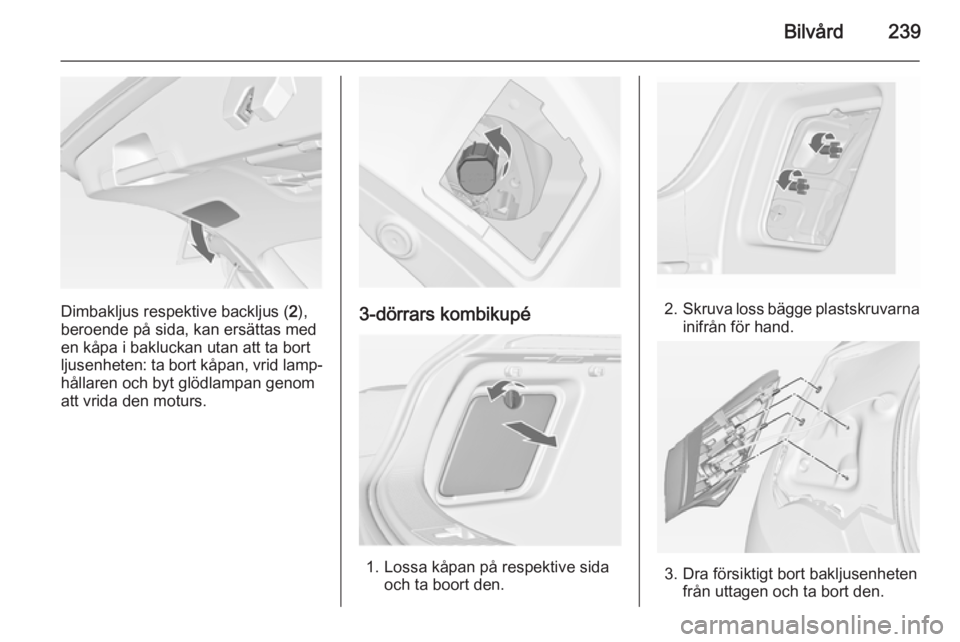

Dimbakljus respektive backljus (2),
beroende på sida, kan ersättas med
en kåpa i bakluckan utan att ta bort ljusenheten: ta bort kåpan, vrid lamp‐ hållaren och byt glödlampan genom
att vrida den moturs.3-dörrars kombikupé
1. Lossa kåpan på respektive sida och ta boort den.
2.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.

240Bilvård
4. Lossa kabelkontakten från lamp‐hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
version med ljusdiod (LED)
Endast blinkerslampan ( 2) kan
bytas.
6. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Anslut
kabelkontakten till lampenheten.
Sätt dit ljusenheten med hållstif‐
ten i uttagen på karossen och dra
åt fästmuttrarna från insidan av
lastutrymmet. Stäng skyddet och
fäst det.
Lampenhet i bakluckan

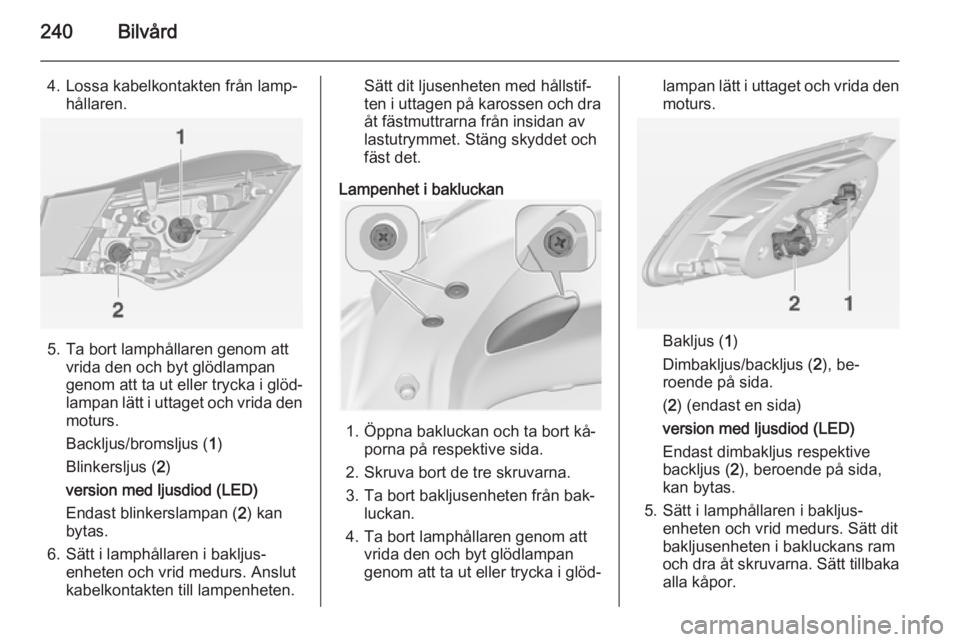

1. Öppna bakluckan och ta bort kå‐ porna på respektive sida.
2. Skruva bort de tre skruvarna.
3. Ta bort bakljusenheten från bak‐ luckan.
4. Ta bort lamphållaren genom att vrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
( 2 ) (endast en sida)
version med ljusdiod (LED)
Endast dimbakljus respektive
backljus ( 2), beroende på sida,
kan bytas.
5. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Sätt dit
bakljusenheten i bakluckans ram
och dra åt skruvarna. Sätt tillbaka alla kåpor.

Bilvård241Sidoblinkers3-dörrars kombikupéTa bort lamphuset när du ska byta
glödlampan:

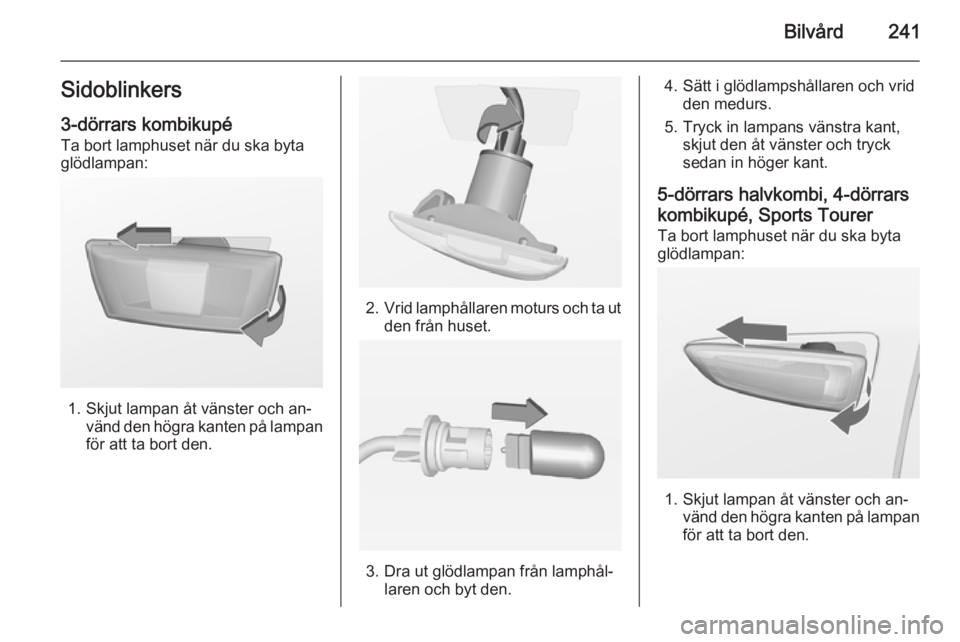

1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
5-dörrars halvkombi, 4-dörrars
kombikupé, Sports Tourer Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.

242Bilvård
2.Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐
ning

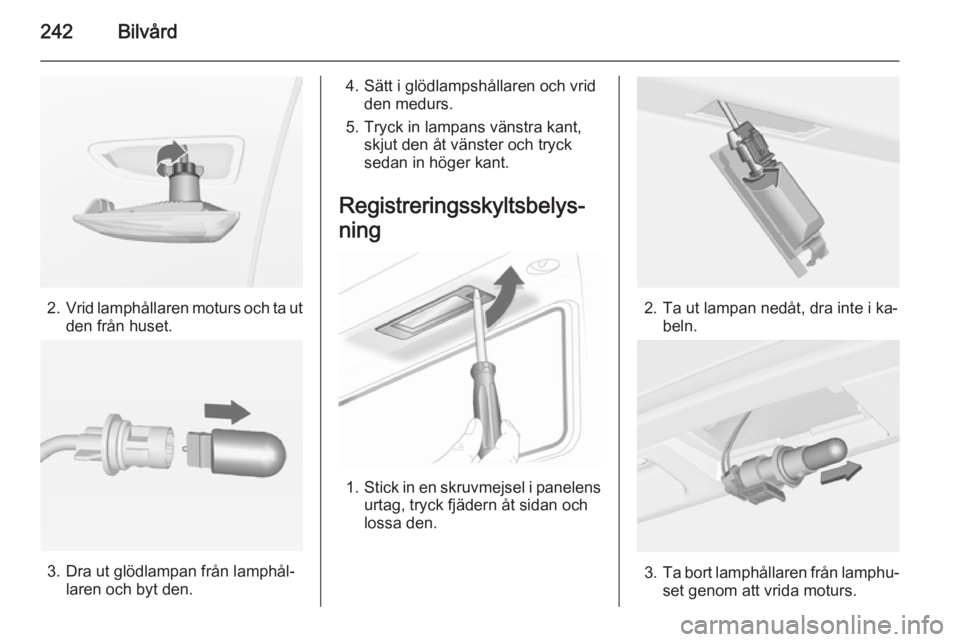

1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i ka‐ beln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.

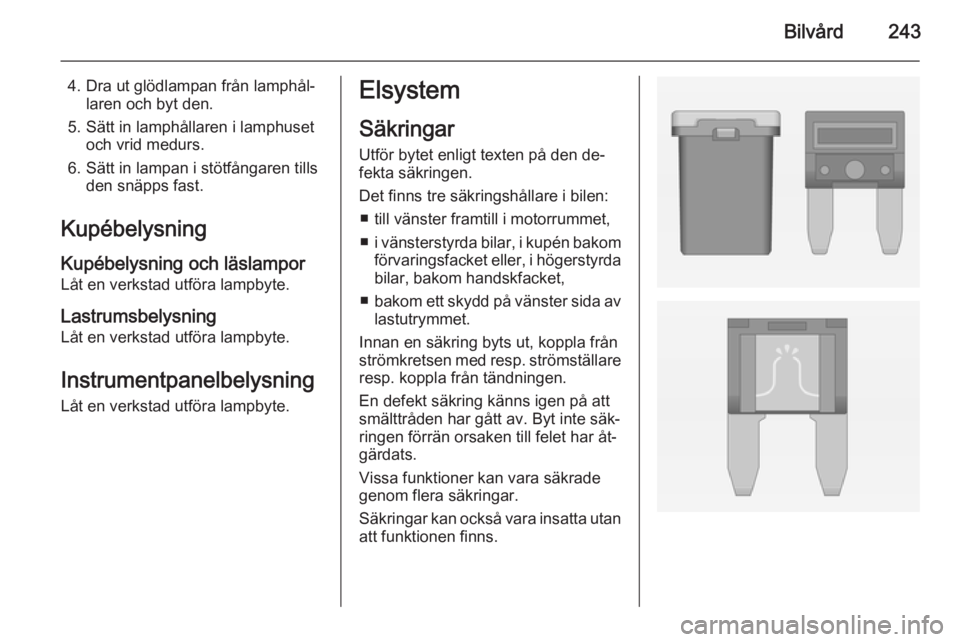

Bilvård243
4. Dra ut glödlampan från lamphål‐laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
LastrumsbelysningLåt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ■ till vänster framtill i motorrummet,
■ i vänsterstyrda bilar, i kupén bakom
förvaringsfacket eller, i högerstyrda
bilar, bakom handskfacket,
■ bakom ett skydd på vänster sida av
lastutrymmet.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

244Bilvård
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

Bilvård245
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme, stöldlarm7Fläktstyrning, motorstyrenhet,
växellådans styrenhet8Lambdasond, motorkylning9Bakrutesensor10Bilbatteriets givare11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS14BakrutetorkareNrStrömkrets15Motorstyrenhet16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS31Adaptiv farthållare

246Bilvård
NrStrömkrets32Airbag33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Ytterbackspegel, regnsensor36Luftkonditionering37Solenoid öppning behållare38Vakuumpump39Central styrenhet40Vindrutetorkare, bakrutespolar‐
system41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44Vindrutetorkare45Kylarfläkt46–NrStrömkrets47Signalhorn48Kylarfläkt49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51Luftlucka52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna förvaringsutrymmet och lossa
den genom att trycka den åt vänster.
Fäll ner förvaringsutrymmet och ta
bort den.
