Fahrzeugwartung247

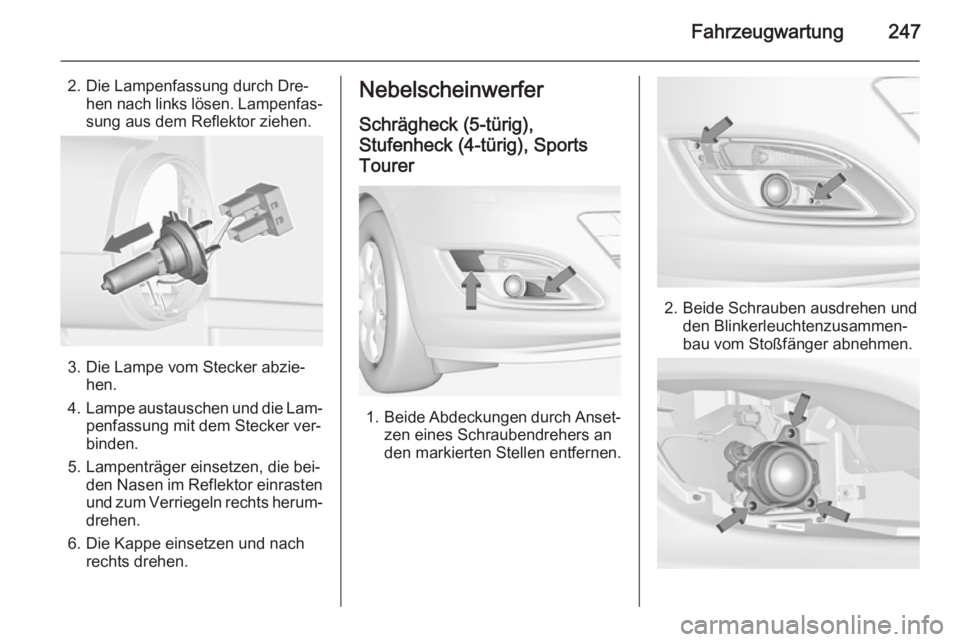

2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe vom Stecker abzie‐ hen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrasten
und zum Verriegeln rechts herum‐ drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Nebelscheinwerfer
Schrägheck (5-türig),
Stufenheck (4-türig), Sports Tourer
1. Beide Abdeckungen durch Anset‐
zen eines Schraubendrehers an
den markierten Stellen entfernen.
2. Beide Schrauben ausdrehen und den Blinkerleuchtenzusammen‐
bau vom Stoßfänger abnehmen.

248Fahrzeugwartung

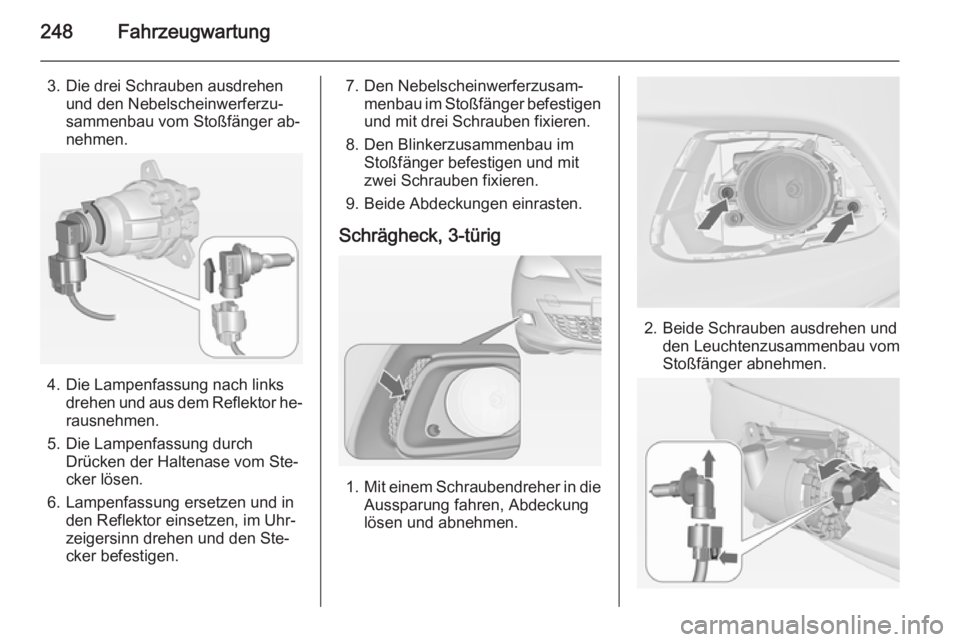

3. Die drei Schrauben ausdrehenund den Nebelscheinwerferzu‐
sammenbau vom Stoßfänger ab‐
nehmen.
4. Die Lampenfassung nach links drehen und aus dem Reflektor he‐
rausnehmen.
5. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
6. Lampenfassung ersetzen und in den Reflektor einsetzen, im Uhr‐zeigersinn drehen und den Ste‐
cker befestigen.
7. Den Nebelscheinwerferzusam‐ menbau im Stoßfänger befestigenund mit drei Schrauben fixieren.
8. Den Blinkerzusammenbau im Stoßfänger befestigen und mit
zwei Schrauben fixieren.
9. Beide Abdeckungen einrasten.
Schrägheck, 3-türig
1. Mit einem Schraubendreher in die
Aussparung fahren, Abdeckung
lösen und abnehmen.
2. Beide Schrauben ausdrehen und den Leuchtenzusammenbau vom
Stoßfänger abnehmen.

Fahrzeugwartung249
3. Die Lampenfassung nach linksdrehen und aus dem Reflektor he‐
rausnehmen.
4. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
5. Lampenfassung mit Lampe aus‐ bauen und ersetzen. Stecker an‐
bringen.
6. Lampenfassung durch Drehen nach rechts in den Reflektor ein‐
setzen und einrasten lassen.
7. Lampengehäuse montieren, in‐ dem beide Schrauben festgezo‐
gen werden.
8. Abdeckung zusammenbauen und
einrasten lassen.Vordere Blinkleuchte
Schrägheck (5-türig),
Stufenheck (4-türig), Sports Tourer

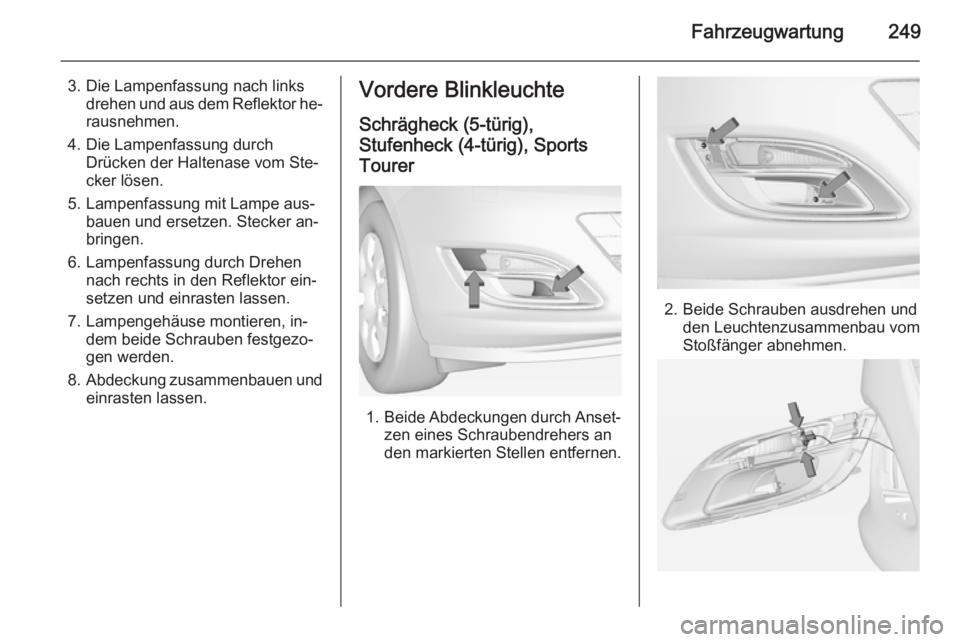

1. Beide Abdeckungen durch Anset‐
zen eines Schraubendrehers an
den markierten Stellen entfernen.
2. Beide Schrauben ausdrehen und den Leuchtenzusammenbau vom
Stoßfänger abnehmen.

250Fahrzeugwartung

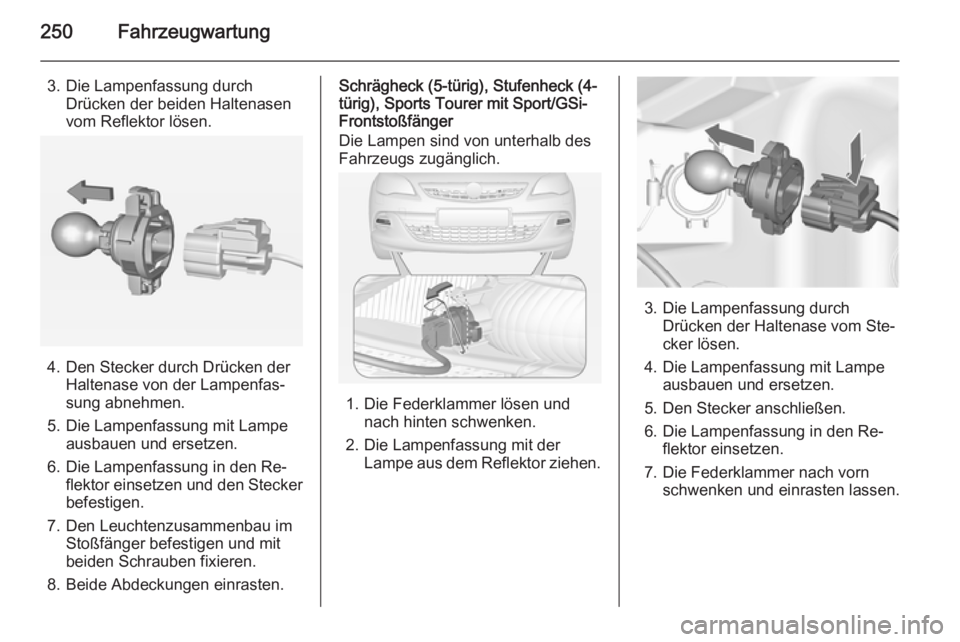

3. Die Lampenfassung durchDrücken der beiden Haltenasen
vom Reflektor lösen.
4. Den Stecker durch Drücken der Haltenase von der Lampenfas‐
sung abnehmen.
5. Die Lampenfassung mit Lampe ausbauen und ersetzen.
6. Die Lampenfassung in den Re‐ flektor einsetzen und den Stecker
befestigen.
7. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
8. Beide Abdeckungen einrasten.
Schrägheck (5-türig), Stufenheck (4-
türig), Sports Tourer mit Sport/GSi-
Frontstoßfänger
Die Lampen sind von unterhalb des Fahrzeugs zugänglich.
1. Die Federklammer lösen und nach hinten schwenken.
2. Die Lampenfassung mit der Lampe aus dem Reflektor ziehen.
3. Die Lampenfassung durchDrücken der Haltenase vom Ste‐
cker lösen.
4. Die Lampenfassung mit Lampe ausbauen und ersetzen.
5. Den Stecker anschließen.
6. Die Lampenfassung in den Re‐ flektor einsetzen.
7. Die Federklammer nach vorn schwenken und einrasten lassen.

Fahrzeugwartung251
Schrägheck, 3-türig

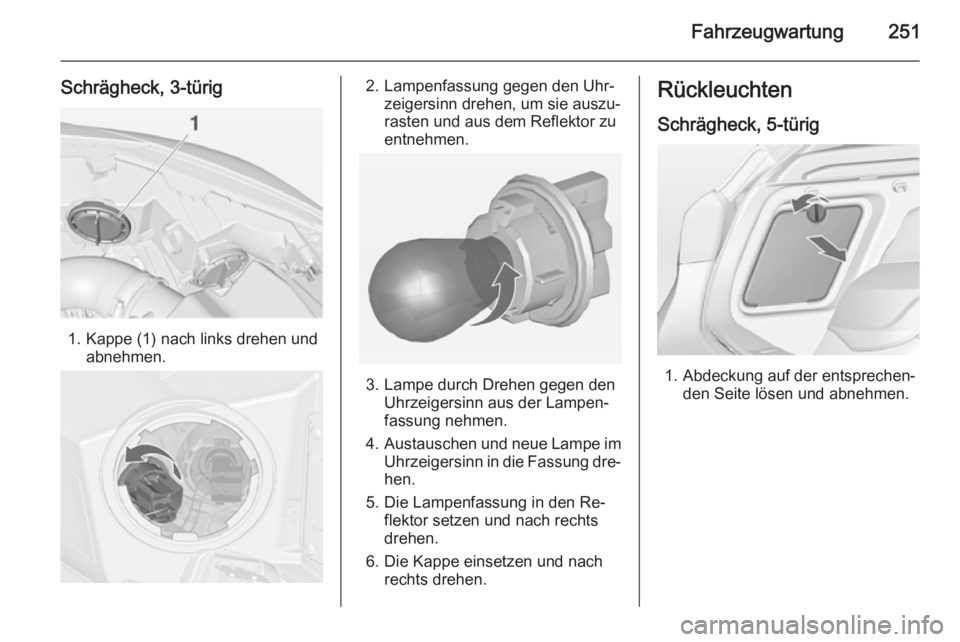

1. Kappe (1) nach links drehen undabnehmen.
2. Lampenfassung gegen den Uhr‐ zeigersinn drehen, um sie auszu‐
rasten und aus dem Reflektor zu
entnehmen.
3. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
4. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
5. Die Lampenfassung in den Re‐ flektor setzen und nach rechts
drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Rückleuchten
Schrägheck, 5-türig
1. Abdeckung auf der entsprechen‐ den Seite lösen und abnehmen.

252Fahrzeugwartung

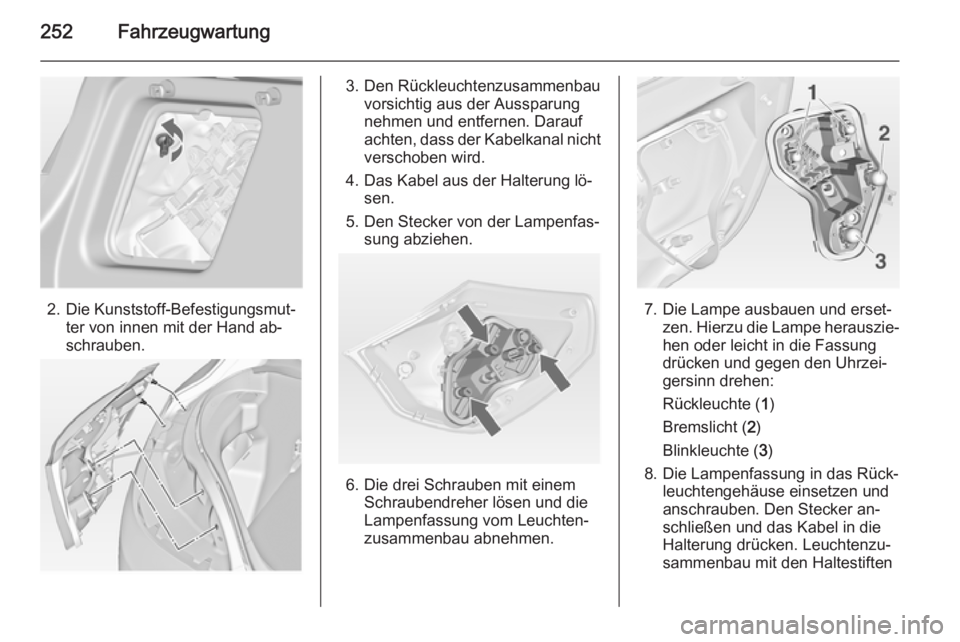

2. Die Kunststoff-Befestigungsmut‐ter von innen mit der Hand ab‐
schrauben.
3. Den Rückleuchtenzusammenbau vorsichtig aus der Aussparung
nehmen und entfernen. Darauf
achten, dass der Kabelkanal nicht
verschoben wird.
4. Das Kabel aus der Halterung lö‐ sen.
5. Den Stecker von der Lampenfas‐ sung abziehen.
6. Die drei Schrauben mit einem Schraubendreher lösen und die
Lampenfassung vom Leuchten‐
zusammenbau abnehmen.
7. Die Lampe ausbauen und erset‐ zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Bremslicht ( 2)
Blinkleuchte ( 3)
8. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen und
anschrauben. Den Stecker an‐
schließen und das Kabel in die
Halterung drücken. Leuchtenzu‐
sammenbau mit den Haltestiften

Fahrzeugwartung253
in die Aussparung an der Karos‐
serie einsetzen und die Siche‐
rungsmutter vom Laderauminne‐
ren aus festziehen.
Die Abdeckung schließen und
einrasten.

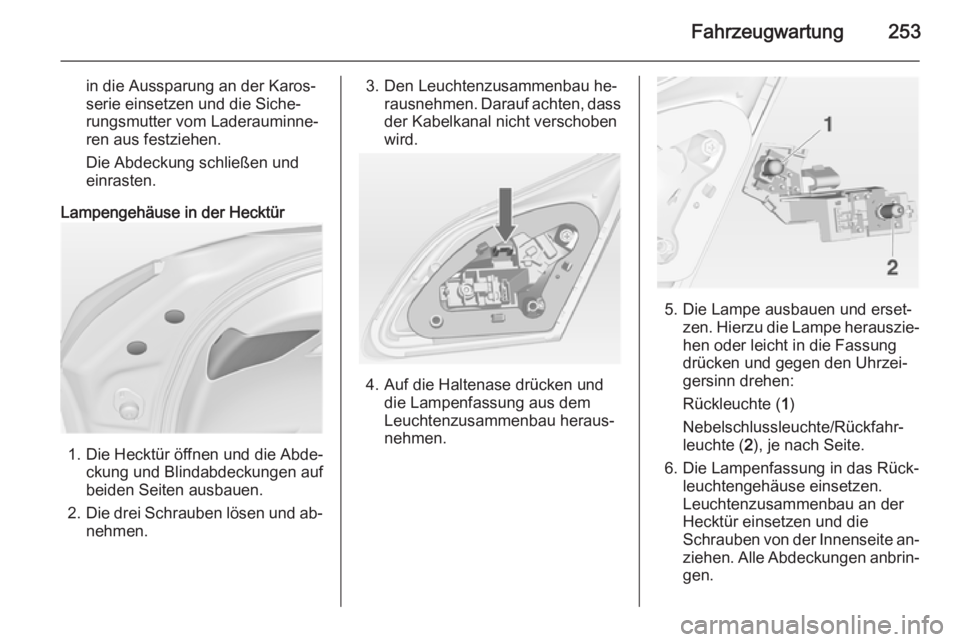

Lampengehäuse in der Hecktür
1. Die Hecktür öffnen und die Abde‐ ckung und Blindabdeckungen auf
beiden Seiten ausbauen.
2. Die drei Schrauben lösen und ab‐
nehmen.
3. Den Leuchtenzusammenbau he‐ rausnehmen. Darauf achten, dass
der Kabelkanal nicht verschoben
wird.
4. Auf die Haltenase drücken und die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
5. Die Lampe ausbauen und erset‐ zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
6. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen.
Leuchtenzusammenbau an der
Hecktür einsetzen und die
Schrauben von der Innenseite an‐ ziehen. Alle Abdeckungen anbrin‐
gen.

254Fahrzeugwartung
Stufenheck, 4-türig

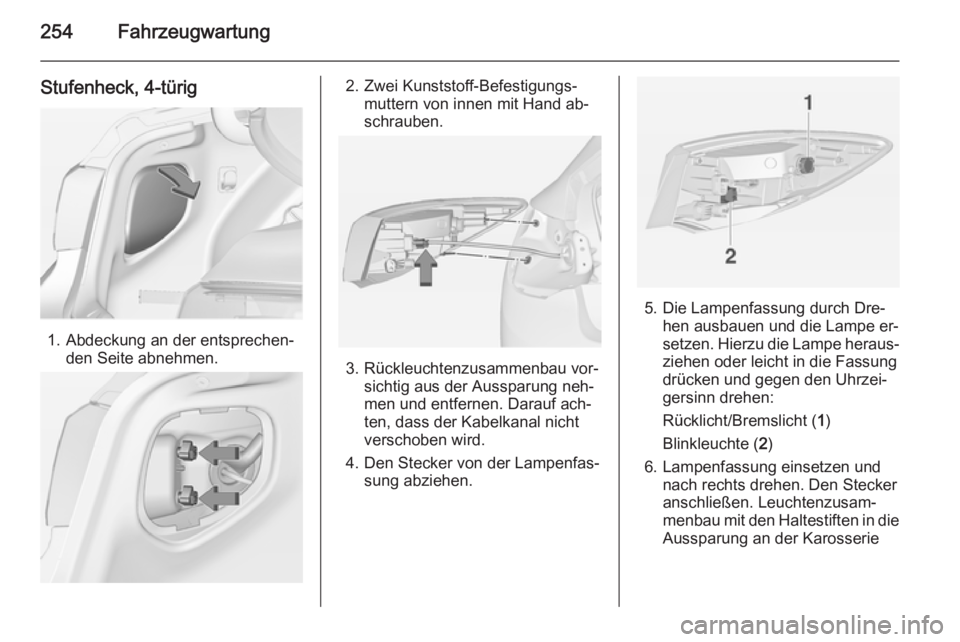

1. Abdeckung an der entsprechen‐den Seite abnehmen.
2. Zwei Kunststoff-Befestigungs‐muttern von innen mit Hand ab‐
schrauben.
3. Rückleuchtenzusammenbau vor‐ sichtig aus der Aussparung neh‐
men und entfernen. Darauf ach‐
ten, dass der Kabelkanal nicht
verschoben wird.
4. Den Stecker von der Lampenfas‐ sung abziehen.
5. Die Lampenfassung durch Dre‐hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐
ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rücklicht/Bremslicht ( 1)
Blinkleuchte ( 2)
6. Lampenfassung einsetzen und nach rechts drehen. Den Stecker
anschließen. Leuchtenzusam‐
menbau mit den Haltestiften in die Aussparung an der Karosserie
