2014.5 OPEL ANTARA stop start

W skrócie11
1Boczne kratki nawiewu
powietrza ............................ 132
2 Nieruchome kratki
nawiewu powietrza ............133
3 Światła drogowe ................118
Sygnał świetlny ..................118
Sygnalizacja skrętu i
zmiany pasa ruchu .............120
Oświetlenie asekuracyjne ..125
Światła pozycyjne ..............121
Automatyczna kontrola
prędkości ............................ 100
4 Przyciski sterujące na
kierownicy ............................ 80
Komputer pokładowy .........111
5 Sygnał dźwiękowy ................ 81
6 Wskaźniki i przyrządy ..........87
7 Wycieraczki i
spryskiwacze oraz
spryskiwacze reflektorów .....81
Wycieraczka i
spryskiwacz tylnej szyby ......838Wyświetlacz informacyjny ..104
Układ kontrolny, system
monitorowania ciśnienia w oponach ............................. 197
Komputer pokładowy .........111
9 Środkowe kratki nawiewu
powietrza ............................ 132
10 Światła awaryjne ................119
Układ ułatwiający
parkowanie ......................... 158
Układ stabilizacji toru jazdy 153
System kontroli prędkości
na zjeździe ......................... 154
Dioda stanu autoalarmu .......28
Składane lusterka
zewnętrzne ........................... 31
Przycisk eco systemu
stop-start ............................. 137
11 System audio-nawigacyjny ..10
12 Poduszka powietrzna
pasażera .............................. 5313Dioda stanu czołowej
poduszki powietrznej
pasażera .............................. 55
Lampka kontrolna
informująca o niezapiętym
pasie bezpieczeństwa
pasażera na przednim
fotelu .................................... 47
14 Schowek w desce
rozdzielczej .......................... 62
15 Skrzynka bezpieczników ....190
16 Układ sterowania
ogrzewania, wentylacji i
klimatyzacji ......................... 126
17 Wyłącznik zapłonu z
blokadą kierownicy ............136
18 Pedał przyspieszenia .........136
19 Poduszka powietrzna po
stronie kierowcy ...................53
20 Pedał hamulca ...................150
21 Pedał sprzęgła ...................135
22 Regulacja położenia
kierownicy ............................ 80
23 Odblokowanie pokrywy
silnika ................................. 170

18W skrócie
Uruchamianie silnika
■ obrócić kluczyk w położenie ACC
■ obrócić częściowo koło kierownicy w celu zwolnienia jego blokady
■ ustawić dźwignię zmiany biegów w położeniu neutralnym
■ wcisnąć pedały sprzęgła i hamulca
■ ustawić dźwignię automatycznej skrzyni biegów w położeniu P lub
N
■ nie wciskać pedału przyspieszenia
■ silniki wysokoprężne: obrócić kluczyk w położenie ON w celu
włączenia wstępnego
podgrzewania silnika i poczekać,
aż zgaśnie lampka kontrolna !
■ obrócić kluczyk w położenie START i zwolnić
Uruchamianie silnika 3 136.System stop-start
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu i
spełnione są pewne warunki, funkcję Autostop można włączyć w
następujący sposób:
■ Wcisnąć pedał sprzęgła
■ przesunąć dźwignię zmiany biegów
w położenie N
■ zwolnić pedał sprzęgła
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP .

W skrócie19
Aby ponownie uruchomić silnik,
wcisnąć ponownie pedał sprzęgła.
System stop-start 3 137.Parkowanie
■ Zawsze należy załączać elektryczny hamulec postojowy.
Pociągnąć przełącznik m.
Dla uzyskania maksymalnej siły
hamującej, np. podczas
parkowania z przyczepą lub na
pochyłościach, pociągnąć
przełącznik m dwukrotnie.
■ Wyłączyć silnik i przekręcić kluczyk
w stacyjce do położenia LOCK,
wcisnąć kluczyk w wyłącznik
zapłonu i wyjąć.
Obrócić koło kierownicy aż do jego zablokowania.
W pojazdach z automatyczną
skrzynią biegów, wcisnąć pedał
hamulca i przełączyć dźwignię w
położenie P przed wciśnięciem
kluczyka w wyłącznik zapłonu i jego
wyjęciem.
■ Jeżeli samochód został zaparkowany na równej, poziomej
nawierzchni lub na pochyłości – w
taki sposób, że jest skierowany w
górę, przed wyłączeniem zapłonu
włączyć pierwszy bieg lub ustawićdźwignię automatycznej skrzyni
biegów w położeniu P. Należy
także skręcić koła przednie w
kierunku przeciwnym do
krawężnika.
Jeżeli samochód został
zaparkowany na pochyłości – w taki sposób, że jest skierowany w dół,
przed wyłączeniem zapłonu
włączyć bieg wsteczny lub ustawić
dźwignię automatycznej skrzyni biegów w położeniu P. Koła
przednie należy skręcić w kierunku
krawężnika.
■ Zablokować zamki samochodu, naciskając przycisk p nadajnika
zdalnego sterowania 3 23.
Włączyć autoalarm 3 28.
■ Nie parkować samochodu na nawierzchni pokrytej materiałemłatwopalnym. Wysoka temperaturaukładu wydechowego może
spowodować zapłon.
■ Zamknąć wszystkie szyby i okno dachowe.

Wskaźniki i przyrządy87
Wyjąć nasadkę gniazda zasilania i
ponownie ją założyć, gdy gniazdo nie jest używane.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 W.
Można z niej korzystać, gdy wyłącznik
zapłonu znajduje się w położeniu
ACC lub ON. Korzystanie z gniazd
zasilania, gdy silnik nie pracuje,
spowoduje rozładowanie
akumulatora. Dodatkowo gniazda są
wyłączane w przypadku niskiego
napięcia akumulatora pojazdu.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej zgodności elektromagnetycznej.
Do gniazdka nie należy podłączać
żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdka.
System stop-start 3 137.Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.

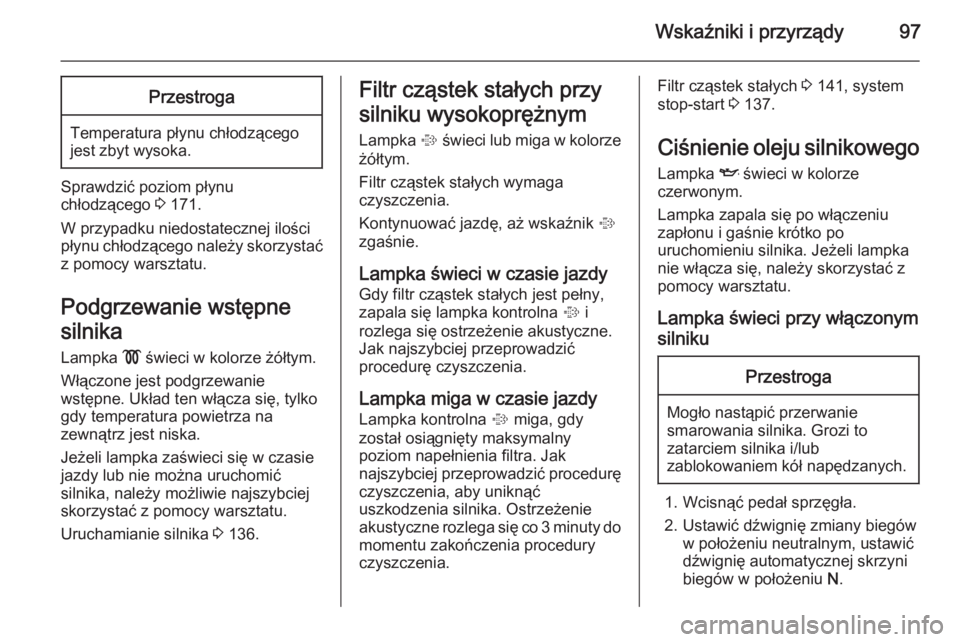

Wskaźniki i przyrządy97Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 171.
W przypadku niedostatecznej ilości
płynu chłodzącego należy skorzystać
z pomocy warsztatu.
Podgrzewanie wstępne
silnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Jeżeli lampka zaświeci się w czasie
jazdy lub nie można uruchomić
silnika, należy możliwie najszybciej
skorzystać z pomocy warsztatu.
Uruchamianie silnika 3 136.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie.
Lampka świeci w czasie jazdy
Gdy filtr cząstek stałych jest pełny,
zapala się lampka kontrolna % i
rozlega się ostrzeżenie akustyczne. Jak najszybciej przeprowadzić
procedurę czyszczenia.
Lampka miga w czasie jazdy
Lampka kontrolna % miga, gdy
został osiągnięty maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika. Ostrzeżenie
akustyczne rozlega się co 3 minuty do
momentu zakończenia procedury
czyszczenia.Filtr cząstek stałych 3 141, system
stop-start 3 137.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika. Jeżeli lampka
nie włącza się, należy skorzystać z
pomocy warsztatu.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym, ustawićdźwignię automatycznej skrzyni
biegów w położeniu N.

Wskaźniki i przyrządy99
Lampka Y zapala się na krótko po
włączeniu silnika. Jeżeli lampka nie
włącza się, należy skorzystać z
pomocy warsztatu.
Lampka zapala się w czasie jazdy,
gdy poziom paliwa w zbiorniku jest za
niski. Niezwłocznie zatankować
3 161.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa! Nierównomierny dopływ
paliwa może być przyczyną
przegrzania katalizatora 3 142.
Silniki wysokoprężne: jeżeli nastąpiło
całkowite opróżnienie zbiornika
paliwa, odpowietrzyć układ paliwowy
3 177.
Pojemność zbiornika paliwa 3 230.
Katalizator 3 142.
Filtr paliwa do wymaga
opróżnienia Lampka U świeci w kolorze żółtym.
Lampka świeci, gdy poziom wody w
filtrze paliwa przekroczy określoną
wartość.Nadmiar wody w filtrze paliwa trzeba
usunąć 3 177 . Należy jak najszybciej
skorzystać z pomocy warsztatu.
Immobilizer
Lampka d świeci w kolorze
czerwonym.
Lampka d zapala się na krótko po
włączeniu silnika. Jeżeli lampka nie
włącza się, należy skorzystać z
pomocy warsztatu.
Lampka zapala się w celu
sygnalizacji usterki w układzie
immobilizera. Nie będzie można
uruchomić silnika.
Immobilizer elektroniczny 3 30.
Ograniczona moc silnika
Lampka # świeci w kolorze żółtym.
Świeci w połączeniu z lampką
kontrolną g, gdy samochód
wymaga serwisowania. Jak
najszybciej zjechać z drogi, nie
powodując zakłócenia ruchu,
wyłączyć silnik i ponownie go włączyć
po upływie 10 sekund.Moc silnika jest obniżona. Należy
zwrócić się do warsztatu.
Przypomnienie o
naciśnięciu pedału
hamulca Lampka - świeci w kolorze żółtym.
Wymagane jest wciśnięcie pedału
hamulca w celu zwolnienia hamulca
postojowego sterowanego
elektrycznie 3 151.
Wymagane jest wciśnięcie pedału
sprzęgła w celu uruchomienia silnika.
System stop-start 3 137.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe oraz przy
uaktywnianiu sygnału świetlnego
3 118.

100Wskaźniki i przyrządyAutomatyczne
poziomowanie reflektorów
Lampka q świeci w kolorze żółtym
Zaświecenie się lampki w czasie
jazdy sygnalizuje wystąpienie usterki, która wymaga niezwłocznego
usunięcia. Należy jak najszybciej
skorzystać z pomocy warsztatu.
Automatyczne poziomowanie
reflektorów 3 118.
Światła przeciwmgielne Lampka > świeci w kolorze
zielonym.
Lampka świeci, gdy włączone są
przednie światła przeciwmgielne
3 120.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Lampka świeci, gdy włączone jest
tylne światło przeciwmgielne 3 121.Automatyczna kontrola
prędkości Lampka m świeci w kolorze żółtym
lub zielonym.
Lampka świeci w kolorze żółtym System jest gotowy do działania.
Lampka świeci w kolorze
zielonym Zapisana zostaje określona
prędkość.
Automatyczna kontrola prędkości 3 156.
Ostrzeżenie o prędkości Lampka à świeci w kolorze żółtym.
W przypadku wyposażenia
samochodu w lampkę ostrzegawczą
nadmiernej prędkości, gdy prędkość
samochodu przekroczy 120 km/h
lampka kontrolna à zacznie migać i
jednocześnie rozlegnie się
ostrzeżenie akustyczne w celu
poinformowania kierowcy o
konieczności odpowiedniego
zmniejszenia prędkości.Wskaźnik przyczepy
Lampka á świeci w kolorze
zielonym.
Lampka świeci, gdy do samochodu
jest podłączona przyczepa 3 163.
Otwarta pokrywa silnika
Lampka / świeci w kolorze
czerwonym.
Lampka świeci się, gdy pokrywa
silnika jest otwarta.
System stop-start 3 137.
Sygnalizator otwartych
drzwi
Lampka ( świeci w kolorze
czerwonym.
Lampka świeci, gdy drzwi są otwarte
lub niedomknięte.
Tylna klapa otwarta
Lampka 1 świeci w kolorze
czerwonym.

Wskaźniki i przyrządy113
Zerowanie wskazań komputera
pokładowego
Wybrać żądaną informację
komputera pokładowego i wyzerować jej wskazanie naciskając lewe
pokrętło regulacyjne na kierownicy
lub przycisk OK na panelu sterowania
systemu Infotainment.
Stoper
Korzystanie z przycisków
kierunkowych:
W celu uruchomienia, nacisnąć lewy przycisk kierunkowy, aby wybrać
pozycję menu Start i nacisnąć
przycisk OK, aby uruchomić/
zatrzymać. W celu wyzerowania,
nacisnąć lewy przycisk kierunkowy,
aby wybrać pozycję menu Reset i
nacisnąć przycisk OK.
Korzystanie z lewego pokrętła
regulacyjnego na kierownicy:
W celu uruchomienia, wybrać pozycję
menu Start i nacisnąć, aby
uruchomić/zatrzymać. W celu
wyzerowania, wybrać pozycję menu
Reset i nacisnąć, aby potwierdzić
polecenie.
Przerwa w dopływie prądu
W razie wystąpienia przerwy w
dopływie prądu lub spadku napięcia
akumulatora zapisane wskazania
komputera pokładowego zostaną
utracone.Komputer pokładowy /
graficzny wyświetlacz
informacyjny lub kolorowy
wyświetlacz informacyjny
Komputery pokładowe umożliwiają
dostęp do danych dotyczących jazdy, które są nieustannie gromadzone i
przetwarzane elektronicznie. Strona
główna komputera pokładowego
dostarcza informacji o zasięgu jazdy
oraz średnim i chwilowym zużyciu
paliwa.
