2013 YAMAHA XT1200Z Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-34
3
GAU15305
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- und Anlasssperrschalter-Sys-
tem erklärt.)
WARNUNG
GWA10241
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
GAU44902
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:●
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
●
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
●
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U23PG3G0.book Page 34 Monday, July 16, 2012 4:32 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-35
3

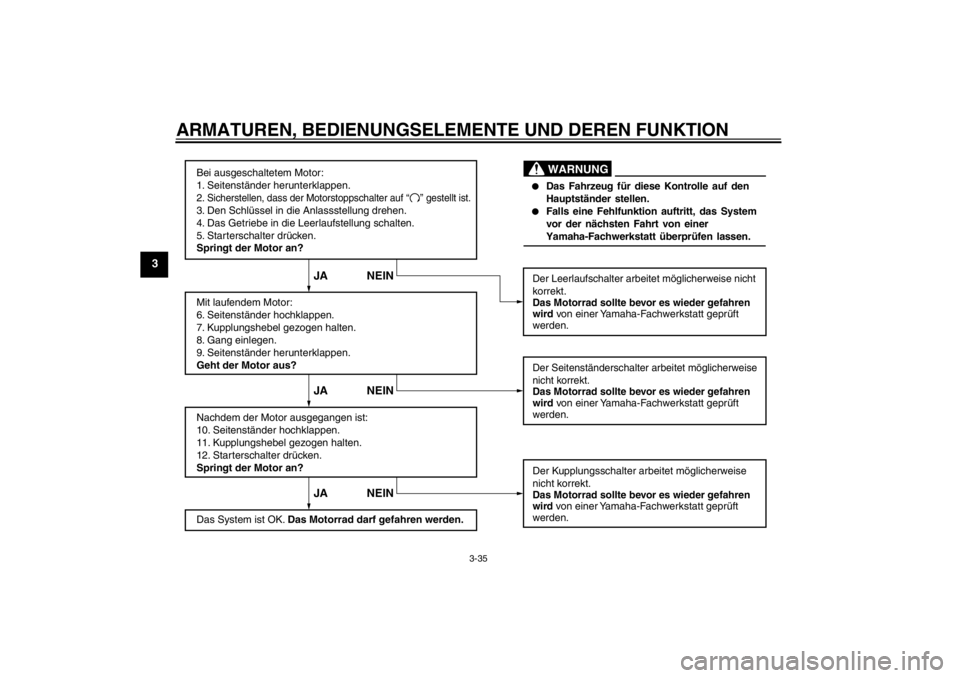

WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter auf3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
●
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
●
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
“ ” gestellt ist.
U23PG3G0.book Page 35 Monday, July 16, 2012 4:32 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-36
3
GAU49452
Nebenverbraucheranschluss-
Buchse
WARNUNG
GWA14360
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass
der Deckel montiert ist, wenn der Neben-
verbraucheranschluss nicht verwendet
wird.ACHTUNG
GCA15431
Das über den Nebenverbraucheran-
schluss angeschlossene Zubehör darf
nicht bei abgestelltem Motor benutzt
werden und die entnommene Leistung
darf insgesamt 30 W (2.5 A) nicht über-
schreiten, andernfalls kann die Siche-
rung durchbrennen oder die Batterie
sich entladen.Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss ausgestattet.
Das an die Nebenverbraucheranschluss-
buchse angeschlossene 12-V-Zubehör
kann benutzt werden, sobald sich der Zünd-
schlüssel in der Position “ON” befindet und
darf nur benutzt werden, wenn der Motor in
Betrieb ist.Um den Nebenverbraucheranschluss zu
benutzen
1. Den Schlüssel auf “OFF” drehen.
2. Den Aufsatz des Nebenverbraucher- anschlusses entfernen.
3. Das Zubehör ausschalten.
4. Den Zubehörstecker in den Nebenver- braucheranschluss stecken. 5. Den Schlüssel auf “ON” drehen und
den Motor starten. (Siehe Seite 5-1.)
6. Das Zubehör einschalten.
1. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
11
U23PG3G0.book Page 36 Monday, July 16, 2012 4:32 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff Kraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch auf Verstopfungen, Ris-
se oder Beschädigung prüfen und Schlauchanschlüsse kontrollieren. 3-24, 3-25
Motoröl Motorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren. 6-11
Achsantriebsöl Fahrzeug auf Öllecks kontrollieren. 6-14
Kühlflüssigkeit Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren. 6-15
U23PG3G0.book Page 1 Monday, July 16, 2012 4:32 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
Vorderradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydr
auliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 6-22, 6-22
Hinterradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydr
auliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 6-22, 6-22
Kupplung Funktion prüfen.
Falls weich oder schwammig, das Hydr
auliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Hydrauliksystem auf Lecks kontrollieren. 6-21
Gasdrehgriff Sicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen. 6-17, 6-24
Räder und Reifen Auf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.
6-18, 6-20
Brems- und Schaltpedale Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.
6-24
PRÜFPUNKT KONTROLLEN SEITE
U23PG3G0.book Page 2 Monday, July 16, 2012 4:32 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
Brems- und Kupplungshebel Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren. 6-25
Hauptständer, Seitenständer Sicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.
6-25
Fahrgestellhalterungen Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen. —
Instrumente, Lichter, Signale
und Schalter Funktion prüfen.
Korrigieren, falls nötig.
—
Seitenständerschalter Funktion des Zündunterbrechungs- und Anlass
sperrschaltersystems kontrollie-
ren.
Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen. 3-34
PRÜFPUNKT KONTROLLEN SEITE
U23PG3G0.book Page 3 Monday, July 16, 2012 4:32 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU48710
HINWEISZur Ausstattung dieses Modell gehören:●
ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
anzeige den Fehlercode 30 an, dies ist
jedoch keine Fehlfunktion. Den
Schlüssel auf “OFF” und danach auf
“ON” drehen, um den Fehlercode zu
löschen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Drücken des Starterschalters angelas-
sen wird.
●
ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im Leer-
lauf laufen gelassen wird. Drücken
Sie, wenn der Motor sich ausschaltet,
einfach den Starterschalter, um den
Motor neu zu starten.
GAU54520
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:●
Das Getriebe befindet sich in der Leer-
laufstellung.
●
Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-34.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.●
Ölstand-Warnleuchte
●
Motorstörungs-Warnleuchte
●
Kühlflüssigkeitstemperatur-
Warnleuchte
●
Kontroll-/Warnleuchte des Trakti-
onskontrollsystems
●
Anzeigeleuchte des Wegfahr-
sperren-Systems
U23PG3G0.book Page 1 Monday, July 16, 2012 4:32 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
ACHTUNG
GCA17670
Leuchten die oben genannten Warn-
leuchten oder die Anzeigeleuchte nicht
auf, wenn der Schlüssel in die Stellung
“ON” gedreht wird, oder erlischt eine
Warn- oder Anzeigeleuchte nicht, siehe
Seite 3-4 für die Stromkreisprüfung der
entsprechenden Warn- und Anzeige-
leuchte.
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn das Zündschloss auf “ON”
gestellt wird, und dann erlöschen, so-
bald eine Geschwindigkeit von 10
km/h (6 mi/h) oder mehr erreicht ist.
ACHTUNG
GCA17680
Wenn die ABS-Warnleuchte nicht wie
oben beschrieben aufleuchtet und dann
erlischt, siehe Seite 3-4 für die Strom-
kreisprüfung der Anzeigeleuchte.2. Das Getriebe in die Leerlaufstellung schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen. Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht länger
als 10 Sekunden durch.
ACHTUNG
GCA11042
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
GAU16671
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schaltwe-
ges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.1. Fußschalthebel
2. Neutralstellung
1
2
654321N
U23PG3G0.book Page 2 Monday, July 16, 2012 4:32 PM
