2013 YAMAHA XMAX 250 Manuale duso (in Italian)

2. Girare la chiave in senso antiorario e
poi sfilarla.
3. Chiudere il coperchio del serbatoio
carburante.
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il
rifornimento di carburante. Le perdite
di carburante costituiscono un rischio
d’incendio.
HAU13221
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento,
osservare queste istruzioni.
1. Prima di effettuare il rifornimento,
spegnere il motore ed accertarsi che
nessuno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre
si fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento
serbatoio carburante. Smettere di
riempire quando il carburante rag-
giunge il fondo del bocchettone
riempimento. Considerando che il
carburante si espande quando si
riscalda, il calore del motore o del
sole potrebbe fare traboccare il car-
burante dal serbatoio carburante.
1. Tubo di rifornimento del serbatoio del car-
burante
2. Riferimento livello max.
3. Asciugare immediatamente con uno
straccio l’eventuale carburante versato.
ATTENZIONE:Pulire subito con uno
straccio pulito, asciutto e soffice l’e-
ventuale carburante versato, in
quanto può deteriorare le superfici
verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente
il tappo serbatoio carburante.
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o
AVVERTENZA
AVVERTENZA
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3

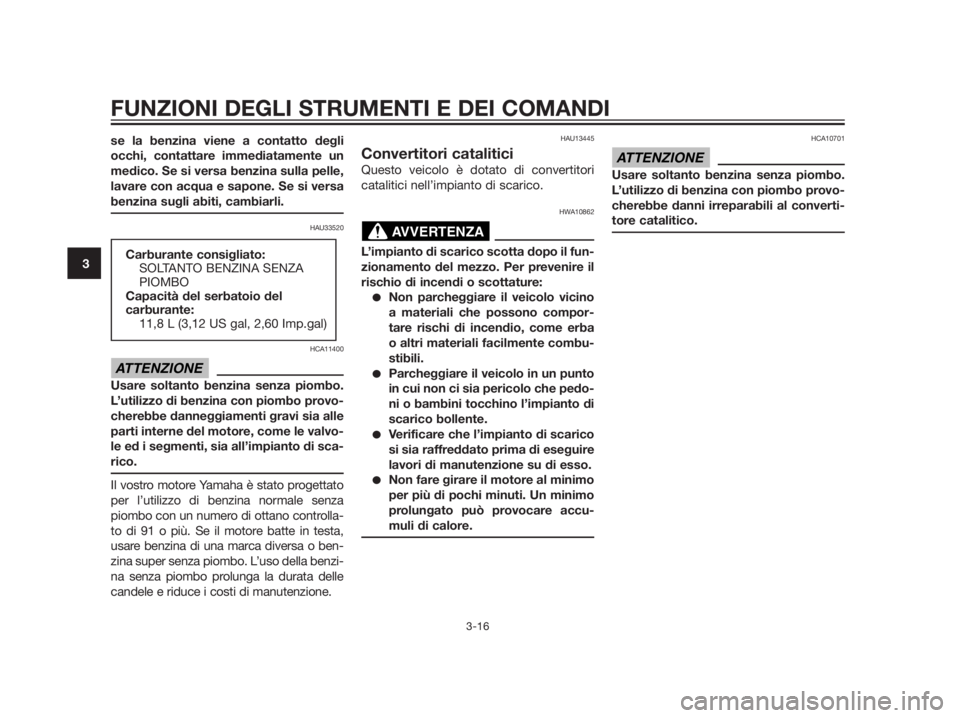

se la benzina viene a contatto degli
occhi, contattare immediatamente un
medico. Se si versa benzina sulla pelle,
lavare con acqua e sapone. Se si versa
benzina sugli abiti, cambiarli.
HAU33520
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvo-
le ed i segmenti, sia all’impianto di sca-
rico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controlla-
to di 91 o più. Se il motore batte in testa,
usare benzina di una marca diversa o ben-
zina super senza piombo. L’uso della benzi-
na senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
HAU13445
Convertitori catalitici
Questo veicolo è dotato di convertitori
catalitici nell’impianto di scarico.
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino
a materiali che possono compor-
tare rischi di incendio, come erba
o altri materiali facilmente combu-
stibili.
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedo-
ni o bambini tocchino l’impianto di
scarico bollente.
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accu-
muli di calore.
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
ATTENZIONE
AVVERTENZA
ATTENZIONE
Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del
carburante:
11,8 L (3,12 US gal, 2,60 Imp.gal)
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3

HAUT1040

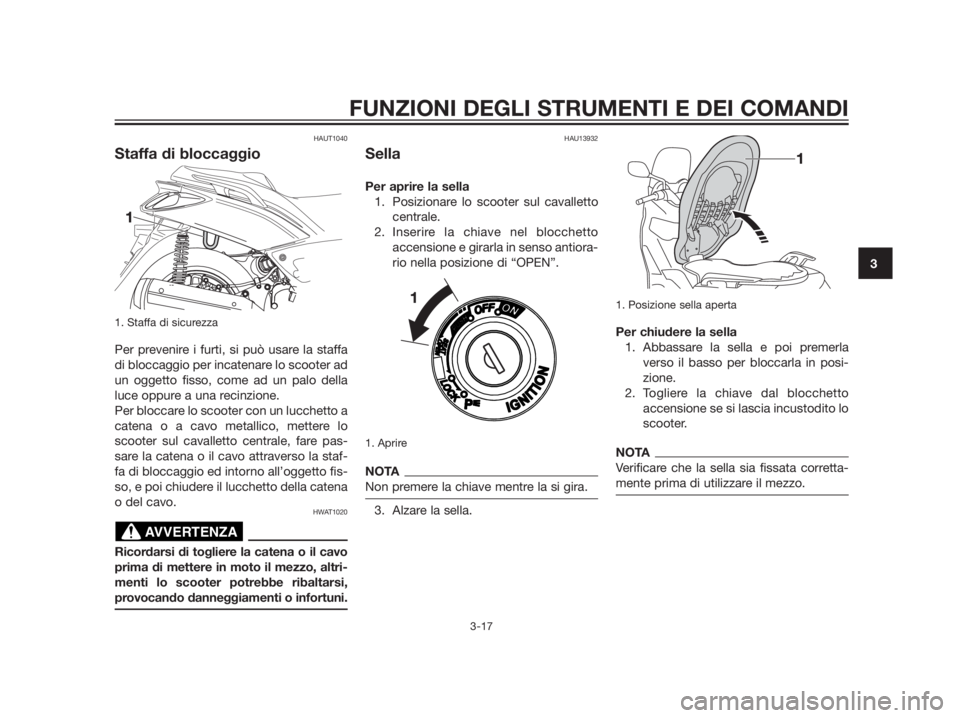

Staffa di bloccaggio
1. Staffa di sicurezza
Per prevenire i furti, si può usare la staffa
di bloccaggio per incatenare lo scooter ad
un oggetto fisso, come ad un palo della
luce oppure a una recinzione.
Per bloccare lo scooter con un lucchetto a
catena o a cavo metallico, mettere lo
scooter sul cavalletto centrale, fare pas-
sare la catena o il cavo attraverso la staf-
fa di bloccaggio ed intorno all’oggetto fis-
so, e poi chiudere il lucchetto della catena
o del cavo.HWAT1020
Ricordarsi di togliere la catena o il cavo
prima di mettere in moto il mezzo, altri-
menti lo scooter potrebbe ribaltarsi,
provocando danneggiamenti o infortuni.
HAU13932
Sella
Per aprire la sella
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nel blocchetto
accensione e girarla in senso antiora-
rio nella posizione di “OPEN”.
1. Aprire
NOTA
Non premere la chiave mentre la si gira.
3. Alzare la sella.
1. Posizione sella aperta
Per chiudere la sella
1. Abbassare la sella e poi premerla
verso il basso per bloccarla in posi-
zione.
2. Togliere la chiave dal blocchetto
accensione se si lascia incustodito lo
scooter.
NOTA
Verificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3

HAUS1623
Vani portaoggetti
Vano portaoggetti anteriore
Per aprire il vano portaoggetti quando è
chiuso a chiave, inserire la chiave nella
serratura, girarla in senso antiorario e poi
afferrare la serratura mentre si preme il
pulsante.
Per aprire il vano portaoggetti quando non
è chiuso a chiave, basta afferrare la serra-
tura mentre si preme il pulsante.
1. Aprire
2. Tasto
3. Sportello dello scomparto portaoggetti
anteriore
Per chiudere a chiave il vano portaogget-
ti, spingere il coperchio nella posizione
originaria, inserire la chiave nella serratu-
ra, girarla in senso orario e poi sfilarla.
1. Serratura
2. Sportello dello scomparto portaoggetti
anteriore
Vano portaoggetti posteriore
Il vano portaoggetti posteriore si trova
sotto la sella. (Vedere pagina 3-17).
Quando si ripongono il Libretto uso e
manutenzione o altri documenti nel vano
portaoggetti, ricordarsi di metterli in una
busta di plastica in modo che non si
bagnino. Quando si lava il veicolo, stare
attenti a non far penetrare l’acqua nel
vano portaoggetti.
Si possono riporre due caschi nel vano
portaoggetti.
1. Vano portaoggetti posteriore
HCA10081
Fare attenzione ai seguenti punti quan-
do si usa il vano portaoggetti:
Dato che il vano portaoggetti
accumula calore quando è espo-
sto al sole e/o al calore del moto-
re, non riporre oggetti sensibili al
calore, consumabili o infiammabili
al suo interno.
Per evitare che l'umidità si propa-
ghi nel vano portaoggetti, mettere
gli oggetti bagnati in una busta di
plastica prima di riporli nel vano
portaoggetti.
Dato che il vano portaoggetti può
bagnarsi durante il lavaggio dello
scooter, mettere in una busta di
ATTENZIONE
1
2
21
3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3

plastica gli oggetti riposti in esso.
Non tenere oggetti di valore o fra-
gili nel vano portaoggetti.
HWA15860
Non superare i seguenti limiti di carico:
Vano portaoggetti anteriore A:
1 kg (2 lb)
Vano portaoggetti posteriore:
5 kg (11 lb)
Carico massimo per il veicolo:
YP250R 175 kg (386 lb) YP250RA
171 kg (377 lb) YP250R Sport
173,5 kg (383 lb)
HAU14892

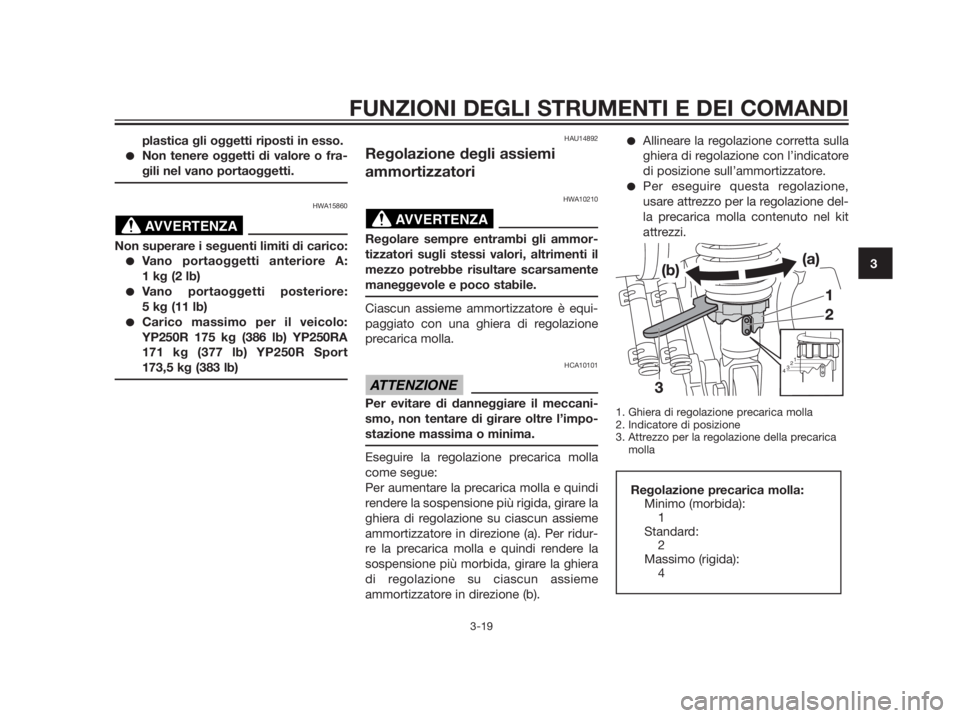

Regolazione degli assiemi
ammortizzatori
HWA10210
Regolare sempre entrambi gli ammor-
tizzatori sugli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamente
maneggevole e poco stabile.
Ciascun assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione
precarica molla.
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.
Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione su ciascun assieme
ammortizzatore in direzione (a). Per ridur-
re la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera
di regolazione su ciascun assieme
ammortizzatore in direzione (b).
Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.
Per eseguire questa regolazione,
usare attrezzo per la regolazione del-
la precarica molla contenuto nel kit
attrezzi.
1. Ghiera di regolazione precarica molla
2. Indicatore di posizione
3. Attrezzo per la regolazione della precarica
molla
Regolazione precarica molla:
Minimo (morbida):
1
Standard:
2
Massimo (rigida):
4
1
2
3
4
ATTENZIONE
AVVERTENZAAVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3

HAU15303

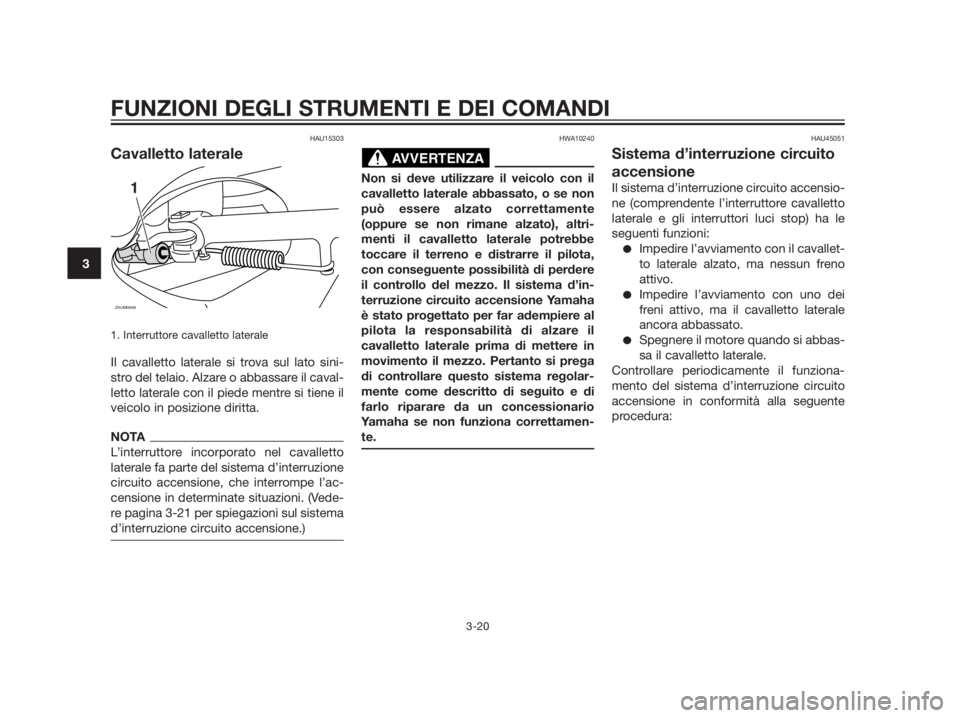

Cavalletto laterale
1. Interruttore cavalletto laterale
Il cavalletto laterale si trova sul lato sini-
stro del telaio. Alzare o abbassare il caval-
letto laterale con il piede mentre si tiene il
veicolo in posizione diritta.
NOTA
L’interruttore incorporato nel cavalletto
laterale fa parte del sistema d’interruzione
circuito accensione, che interrompe l’ac-
censione in determinate situazioni. (Vede-
re pagina 3-21 per spiegazioni sul sistema
d’interruzione circuito accensione.)
HWA10240
Non si deve utilizzare il veicolo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente
(oppure se non rimane alzato), altri-
menti il cavalletto laterale potrebbe
toccare il terreno e distrarre il pilota,
con conseguente possibilità di perdere
il controllo del mezzo. Il sistema d’in-
terruzione circuito accensione Yamaha
è stato progettato per far adempiere al
pilota la responsabilità di alzare il
cavalletto laterale prima di mettere in
movimento il mezzo. Pertanto si prega
di controllare questo sistema regolar-
mente come descritto di seguito e di
farlo riparare da un concessionario
Yamaha se non funziona correttamen-
te.
HAU45051
Sistema d’interruzione circuito
accensione
Il sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale e gli interruttori luci stop) ha le
seguenti funzioni:
Impedire l’avviamento con il cavallet-
to laterale alzato, ma nessun freno
attivo.
Impedire l’avviamento con uno dei
freni attivo, ma il cavalletto laterale
ancora abbassato.
Spegnere il motore quando si abbas-
sa il cavalletto laterale.
Controllare periodicamente il funziona-
mento del sistema d’interruzione circuito
accensione in conformità alla seguente
procedura:
AVVERTENZA
ZAUM0648
1
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3

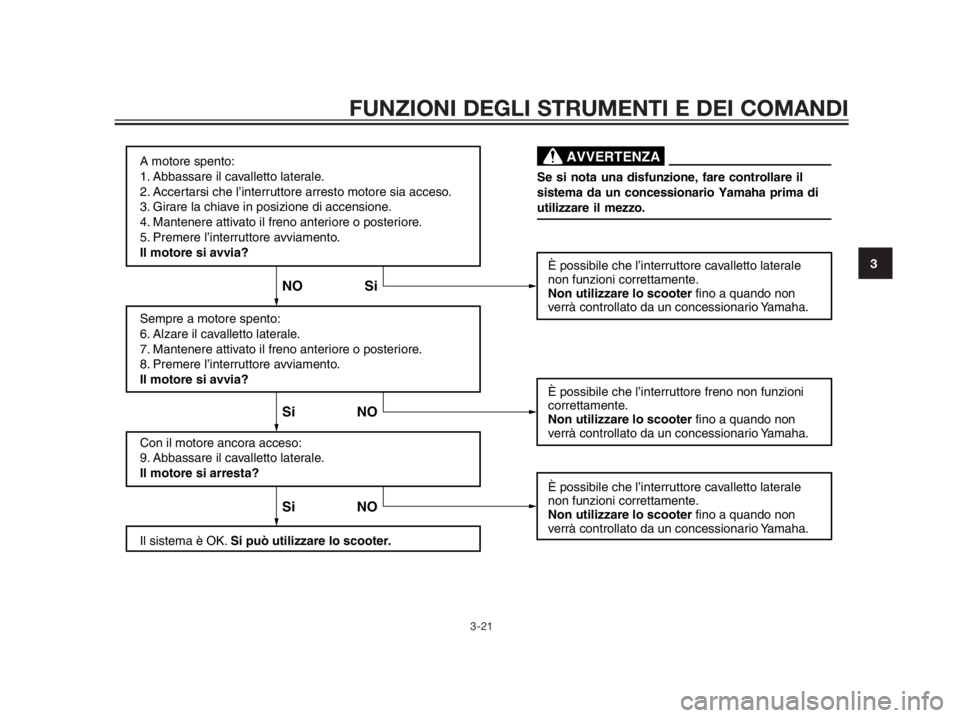

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mantenere attivato il freno anteriore o posteriore.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Sempre a motore spento:
6. Alzare il cavalletto laterale.
7. Mantenere attivato il freno anteriore o posteriore.
8. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Il sistema è OK. Si può utilizzare lo scooter.È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO NO Si
È possibile che l’interruttore freno non funzioni
correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le pro-
cedure e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneg-
giamenti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le pro-
cedure fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
AVVERTENZA
POSIZIONE CONTROLLI PAGINA

Carburante 3-15


Olio motore
6-10
specifica.

Olio della trasmissione finale 6-12

Liquido refrigerante
6-13
livello secondo specifica.



l’impianto idraulico da un concessionario Yamaha.

Freno anteriore 6-19, 6-20, 6-21


secondo specifica.
