2013 YAMAHA XMAX 250 Manuale duso (in Italian)

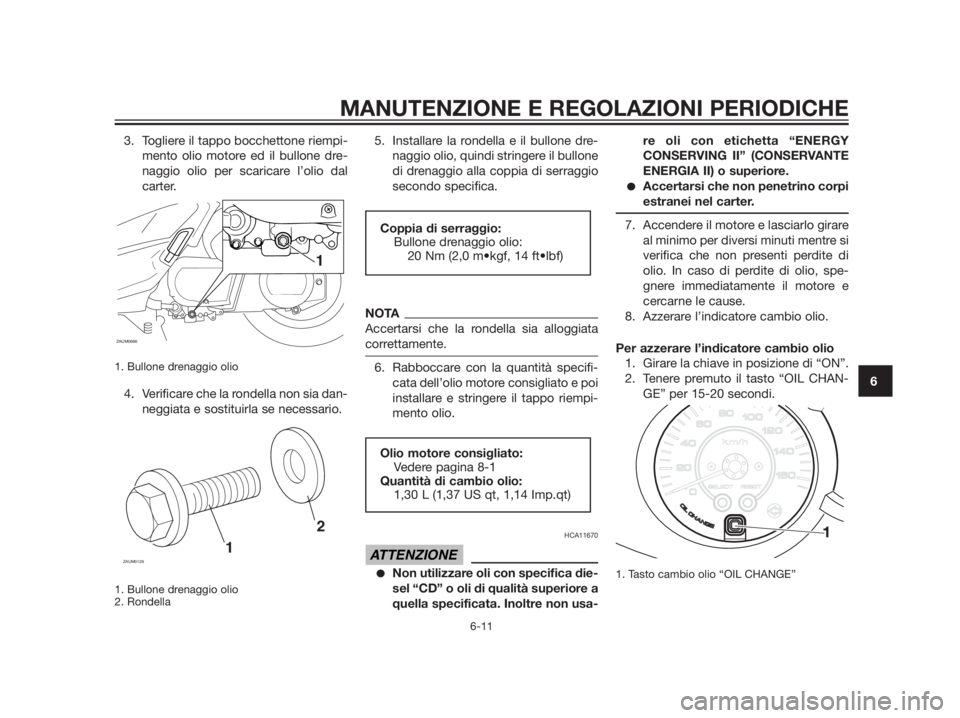

3. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone dre-
naggio olio per scaricare l’olio dal
carter.
1. Bullone drenaggio olio
4. Verificare che la rondella non sia dan-
neggiata e sostituirla se necessario.
1. Bullone drenaggio olio
2. Rondella
5. Installare la rondella e il bullone dre-
naggio olio, quindi stringere il bullone
di drenaggio alla coppia di serraggio
secondo specifica.
NOTA
Accertarsi che la rondella sia alloggiata
correttamente.
6. Rabboccare con la quantità specifi-
cata dell’olio motore consigliato e poi
installare e stringere il tappo riempi-
mento olio.
HCA11670
Non utilizzare oli con specifica die-
sel “CD” o oli di qualità superiore a
quella specificata. Inoltre non usa-re oli con etichetta “ENERGY
CONSERVING II” (CONSERVANTE
ENERGIA II) o superiore.
Accertarsi che non penetrino corpi
estranei nel carter.
7. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spe-
gnere immediatamente il motore e
cercarne le cause.
8. Azzerare l’indicatore cambio olio.
Per azzerare l’indicatore cambio olio
1. Girare la chiave in posizione di “ON”.
2. Tenere premuto il tasto “OIL CHAN-
GE” per 15-20 secondi.
1. Tasto cambio olio “OIL CHANGE”
ATTENZIONE
Olio motore consigliato:
Vedere pagina 8-1
Quantità di cambio olio:
1,30 L (1,37 US qt, 1,14 Imp.qt)
Coppia di serraggio:
Bullone drenaggio olio:

12ZAUM0129
11
ZAUM0686
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6

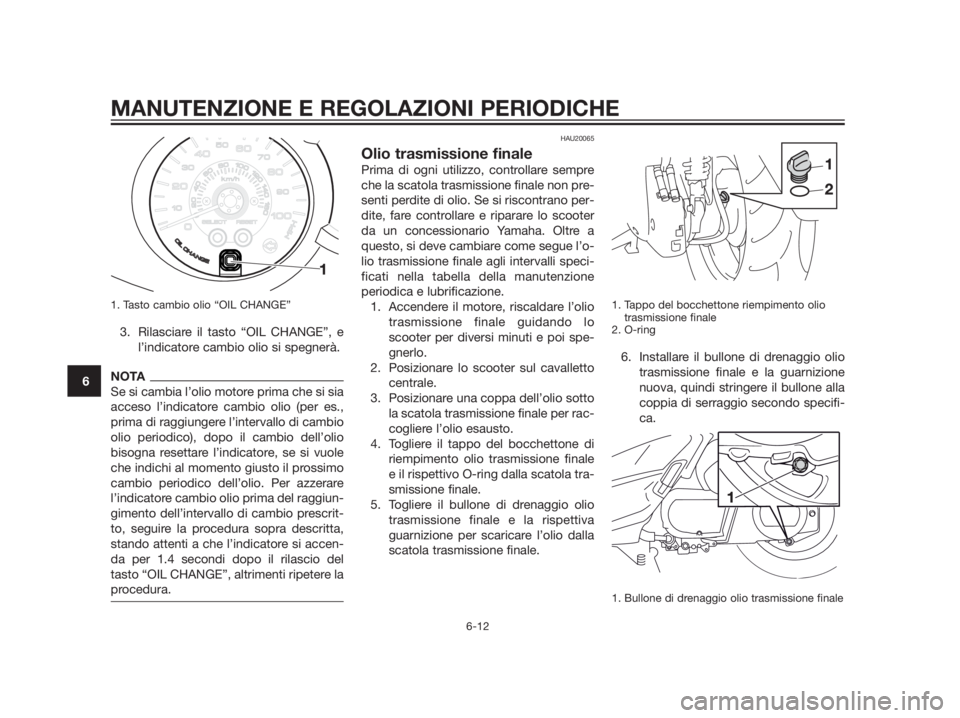

1. Tasto cambio olio “OIL CHANGE”
3. Rilasciare il tasto “OIL CHANGE”, e
l’indicatore cambio olio si spegnerà.
NOTA
Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es.,
prima di raggiungere l’intervallo di cambio
olio periodico), dopo il cambio dell’olio
bisogna resettare l’indicatore, se si vuole
che indichi al momento giusto il prossimo
cambio periodico dell’olio. Per azzerare
l’indicatore cambio olio prima del raggiun-
gimento dell’intervallo di cambio prescrit-
to, seguire la procedura sopra descritta,
stando attenti a che l’indicatore si accen-
da per 1.4 secondi dopo il rilascio del
tasto “OIL CHANGE”, altrimenti ripetere la
procedura.
HAU20065
Olio trasmissione finale
Prima di ogni utilizzo, controllare sempre
che la scatola trasmissione finale non pre-
senti perdite di olio. Se si riscontrano per-
dite, fare controllare e riparare lo scooter
da un concessionario Yamaha. Oltre a
questo, si deve cambiare come segue l’o-
lio trasmissione finale agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
1. Accendere il motore, riscaldare l’olio
trasmissione finale guidando lo
scooter per diversi minuti e poi spe-
gnerlo.
2. Posizionare lo scooter sul cavalletto
centrale.
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione finale per rac-
cogliere l’olio esausto.
4. Togliere il tappo del bocchettone di
riempimento olio trasmissione finale
e il rispettivo O-ring dalla scatola tra-
smissione finale.
5. Togliere il bullone di drenaggio olio
trasmissione finale e la rispettiva
guarnizione per scaricare l’olio dalla
scatola trasmissione finale.
1. Tappo del bocchettone riempimento olio
trasmissione finale
2. O-ring
6. Installare il bullone di drenaggio olio
trasmissione finale e la guarnizione
nuova, quindi stringere il bullone alla
coppia di serraggio secondo specifi-
ca.
1. Bullone di drenaggio olio trasmissione finale
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6

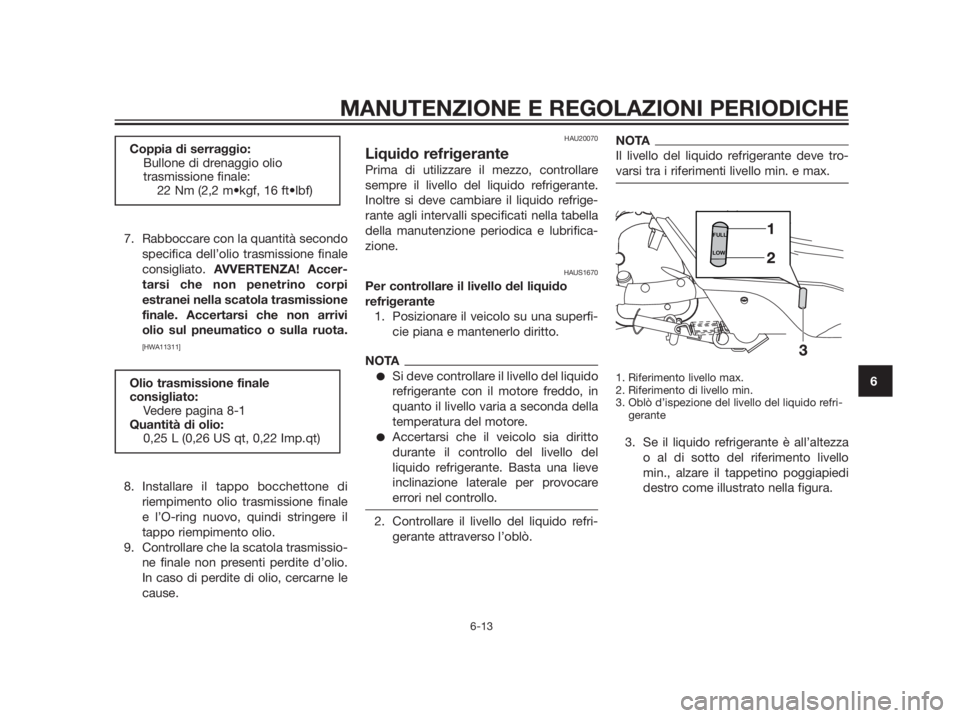

7. Rabboccare con la quantità secondo
specifica dell’olio trasmissione finale
consigliato. AVVERTENZA! Accer-
tarsi che non penetrino corpi
estranei nella scatola trasmissione
finale. Accertarsi che non arrivi
olio sul pneumatico o sulla ruota.
[HWA11311]
8. Installare il tappo bocchettone di
riempimento olio trasmissione finale
e l’O-ring nuovo, quindi stringere il
tappo riempimento olio.
9. Controllare che la scatola trasmissio-
ne finale non presenti perdite d’olio.
In caso di perdite di olio, cercarne le
cause.
HAU20070
Liquido refrigerante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrige-
rante agli intervalli specificati nella tabella
della manutenzione periodica e lubrifica-
zione.
HAUS1670
Per controllare il livello del liquido
refrigerante
1. Posizionare il veicolo su una superfi-
cie piana e mantenerlo diritto.
NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il veicolo sia diritto
durante il controllo del livello del
liquido refrigerante. Basta una lieve
inclinazione laterale per provocare
errori nel controllo.
2. Controllare il livello del liquido refri-
gerante attraverso l’oblò.
NOTA
Il livello del liquido refrigerante deve tro-
varsi tra i riferimenti livello min. e max.
1. Riferimento livello max.
2. Riferimento di livello min.
3. Oblò d’ispezione del livello del liquido refri-
gerante
3. Se il liquido refrigerante è all’altezza
o al di sotto del riferimento livello
min., alzare il tappetino poggiapiedi
destro come illustrato nella figura.
FULL
LOW
Olio trasmissione finale
consigliato:
Vedere pagina 8-1
Quantità di olio:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Coppia di serraggio:
Bullone di drenaggio olio
trasmissione finale:

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6

1. Tappetino della pedana
4. Aprire il tappo del serbatoio, e poi
aggiungere liquido refrigerante fino al
simbolo livello massimo. AVVER-
TENZA! Togliere solo il tappo ser-
batoio liquido refrigerante. Non
tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15161]
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al
suo posto acqua distillata o acqua
del rubinetto non calcarea. Non
utilizzare acqua calcarea o salata,
in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto pos-
sibile, altrimenti l’impianto di raf-
freddamento non sarebbe protettodal gelo e dalla corrosione. Se si è
aggiunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altri-
menti l’efficacia del liquido refrige-
rante si riduce.
[HCA10472]
1. Tappo serbatoio liquido refrigerante
5. Chiudere il tappo del serbatoio
6. Posizionare il tappetino poggiapiedi
nella sua posizione originaria e pre-
merlo verso il basso per fissarlo.
HAU33031
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli
intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Far eseguire il cambio del liquido refrige-
rante dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10381]
Capacità serbatoio liquido
refrigerante:
0,25 L (0,26 US qt, 0,22 Imp.qt)
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6

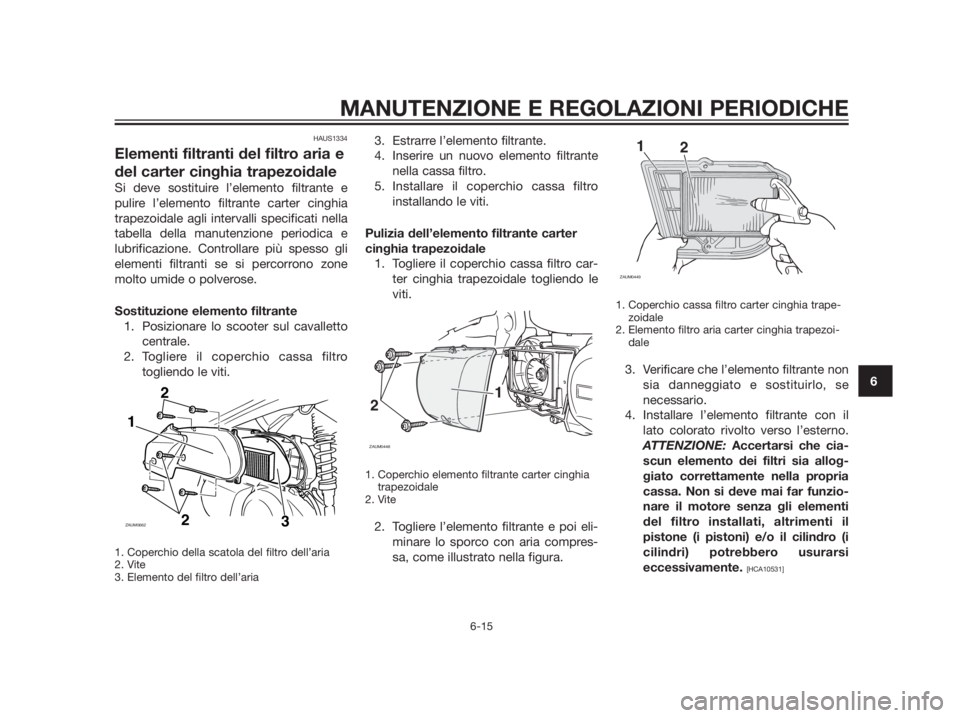

HAUS1334
Elementi filtranti del filtro aria e
del carter cinghia trapezoidale
Si deve sostituire l’elemento filtrante e
pulire l’elemento filtrante carter cinghia
trapezoidale agli intervalli specificati nella
tabella della manutenzione periodica e
lubrificazione. Controllare più spesso gli
elementi filtranti se si percorrono zone
molto umide o polverose.
Sostituzione elemento filtrante
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere il coperchio cassa filtro
togliendo le viti.
1. Coperchio della scatola del filtro dell’aria
2. Vite
3. Elemento del filtro dell’aria
3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento filtrante
nella cassa filtro.
5. Installare il coperchio cassa filtro
installando le viti.
Pulizia dell’elemento filtrante carter
cinghia trapezoidale
1. Togliere il coperchio cassa filtro car-
ter cinghia trapezoidale togliendo le
viti.
1. Coperchio elemento filtrante carter cinghia
trapezoidale
2. Vite
2. Togliere l’elemento filtrante e poi eli-
minare lo sporco con aria compres-
sa, come illustrato nella figura.
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Elemento filtro aria carter cinghia trapezoi-
dale
3. Verificare che l’elemento filtrante non
sia danneggiato e sostituirlo, se
necessario.
4. Installare l’elemento filtrante con il
lato colorato rivolto verso l’esterno.
ATTENZIONE: Accertarsi che cia-
scun elemento dei filtri sia allog-
giato correttamente nella propria
cassa. Non si deve mai far funzio-
nare il motore senza gli elementi
del filtro installati, altrimenti il
pistone (i pistoni) e/o il cilindro (i
cilindri) potrebbero usurarsi
eccessivamente.
[HCA10531]
21
ZAUM0449
21
ZAUM0448
1
2 2
ZAUM06623
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6

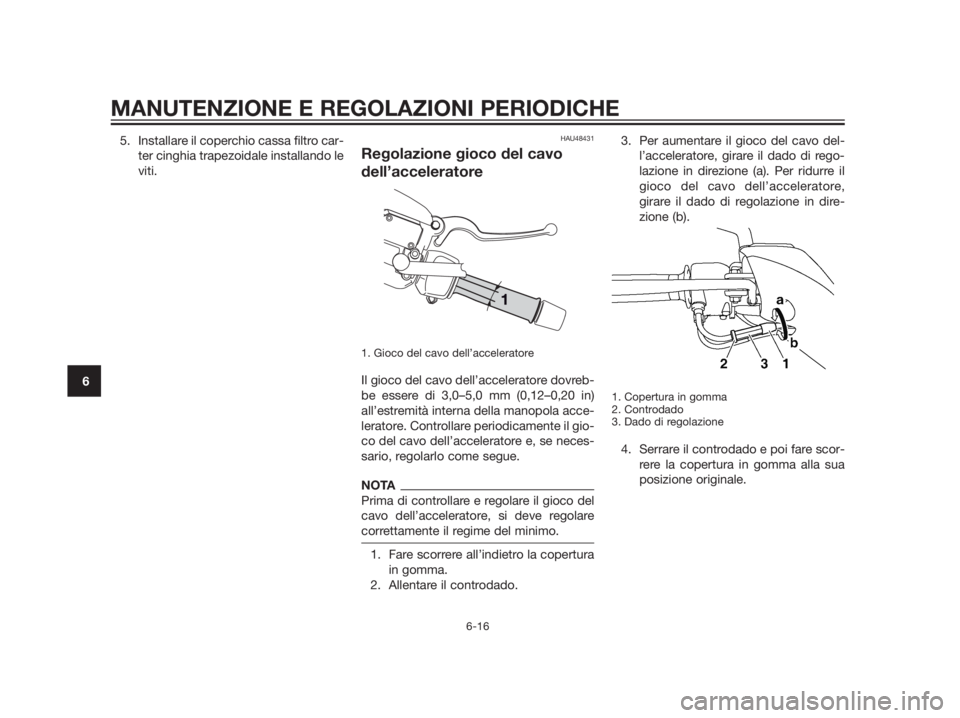

5. Installare il coperchio cassa filtro car-
ter cinghia trapezoidale installando le
viti.HAU48431
Regolazione gioco del cavo
dell’acceleratore
1. Gioco del cavo dell’acceleratore
Il gioco del cavo dell’acceleratore dovreb-
be essere di 3,0–5,0 mm (0,12–0,20 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co del cavo dell’acceleratore e, se neces-
sario, regolarlo come segue.
NOTA
Prima di controllare e regolare il gioco del
cavo dell’acceleratore, si deve regolare
correttamente il regime del minimo.
1. Fare scorrere all’indietro la copertura
in gomma.
2. Allentare il controdado.3. Per aumentare il gioco del cavo del-
l’acceleratore, girare il dado di rego-
lazione in direzione (a). Per ridurre il
gioco del cavo dell’acceleratore,
girare il dado di regolazione in dire-
zione (b).
1. Copertura in gomma
2. Controdado
3. Dado di regolazione
4. Serrare il controdado e poi fare scor-
rere la copertura in gomma alla sua
posizione originale.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6

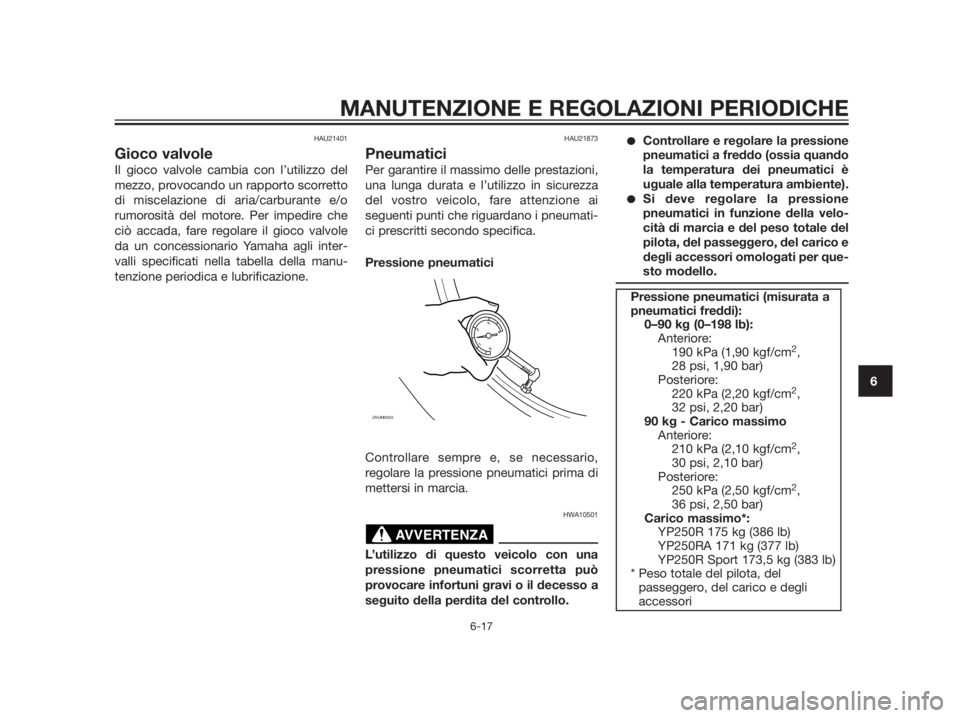

HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o
rumorosità del motore. Per impedire che
ciò accada, fare regolare il gioco valvole
da un concessionario Yamaha agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU21873
Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza
del vostro veicolo, fare attenzione ai
seguenti punti che riguardano i pneumati-
ci prescritti secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario,
regolare la pressione pneumatici prima di
mettersi in marcia.
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può
provocare infortuni gravi o il decesso a
seguito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
Si deve regolare la pressione
pneumatici in funzione della velo-
cità di marcia e del peso totale del
pilota, del passeggero, del carico e
degli accessori omologati per que-
sto modello.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Posteriore:
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Carico massimo
Anteriore:
210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Posteriore:
250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Carico massimo*:
YP250R 175 kg (386 lb)
YP250RA 171 kg (377 lb)
YP250R Sport 173,5 kg (383 lb)
* Peso totale del pilota, del
passeggero, del carico e degli
accessori
AVVERTENZA
ZAUM0053

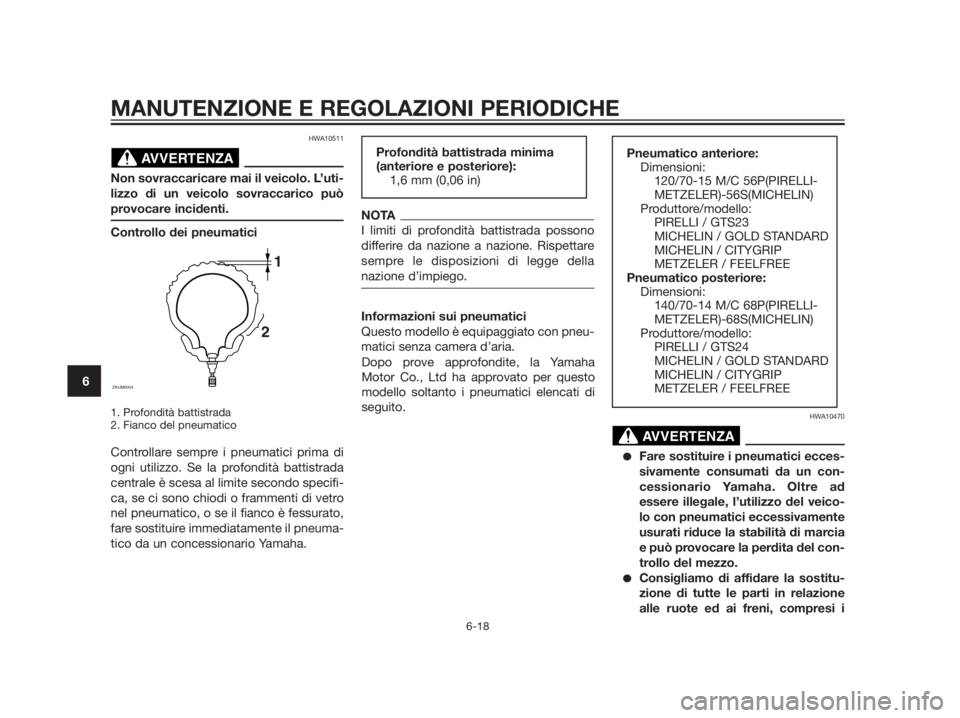

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6

HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può
provocare incidenti.
Controllo dei pneumatici
1. Profondità battistrada
2. Fianco del pneumatico
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneuma-
tico da un concessionario Yamaha.
NOTA
I limiti di profondità battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della
nazione d’impiego.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria.
Dopo prove approfondite, la Yamaha
Motor España S. A. ha approvato per que-
sto modello soltanto i pneumatici elencati
di seguito.
HWA10470
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veico-
lo con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
AVVERTENZA
Pneumatico anteriore:
Dimensioni:
120/70-15 M/C 56P(PIRELLI-
METZELER)-56S(MICHELIN)
Produttore/modello:
PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Pneumatico posteriore:
Dimensioni:
140/70-14 M/C 68P(PIRELLI-
METZELER)-68S(MICHELIN)
Produttore/modello:
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREEProfondità battistrada minima
(anteriore e posteriore):
1,6 mm (0,06 in)
1
2
ZAUM0054
AVVERTENZA
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
Dopo prove approfondite, la Yamaha
Motor Co., Ltd ha approvato per questo
modello soltanto i pneumatici elencati di
seguito.
